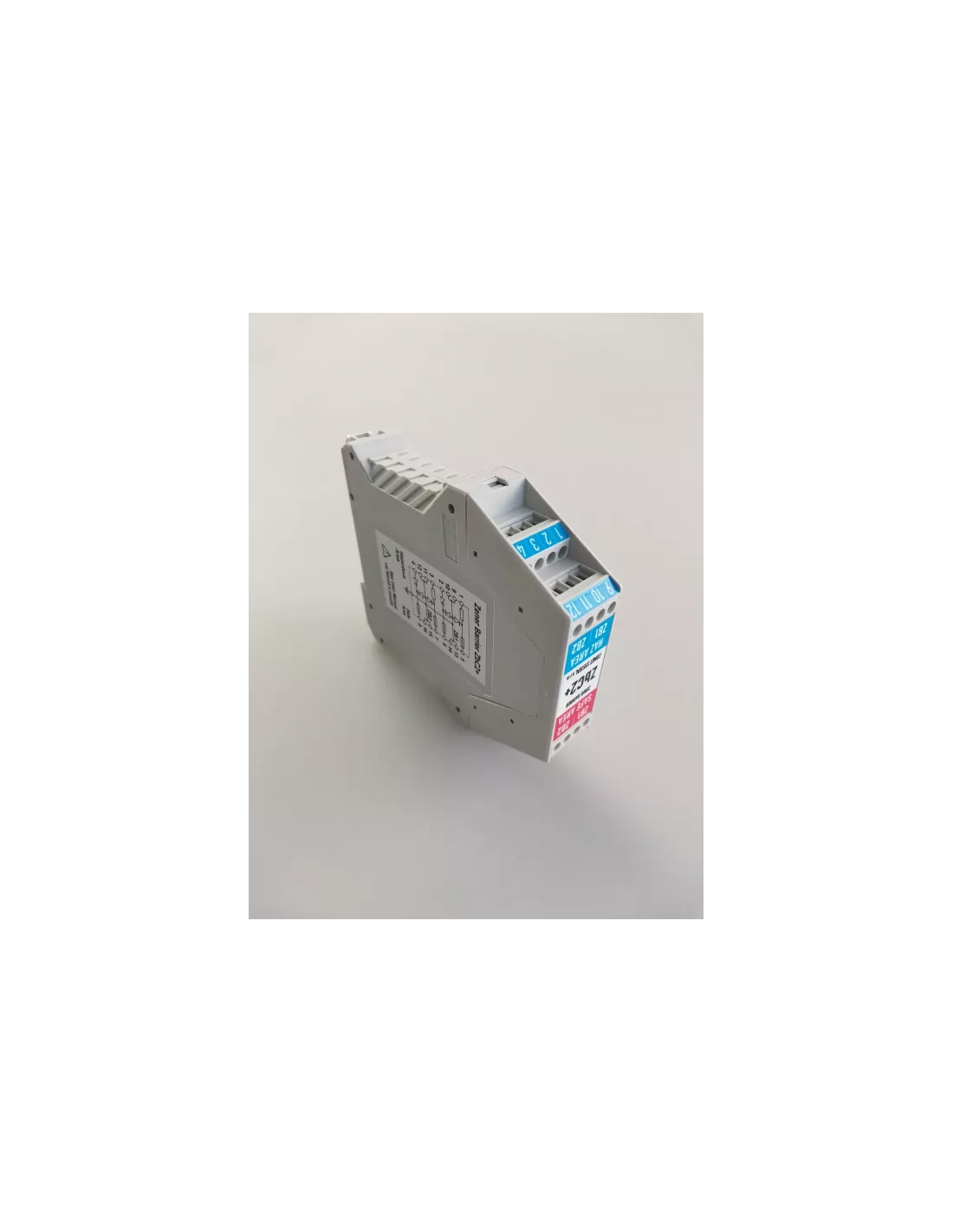

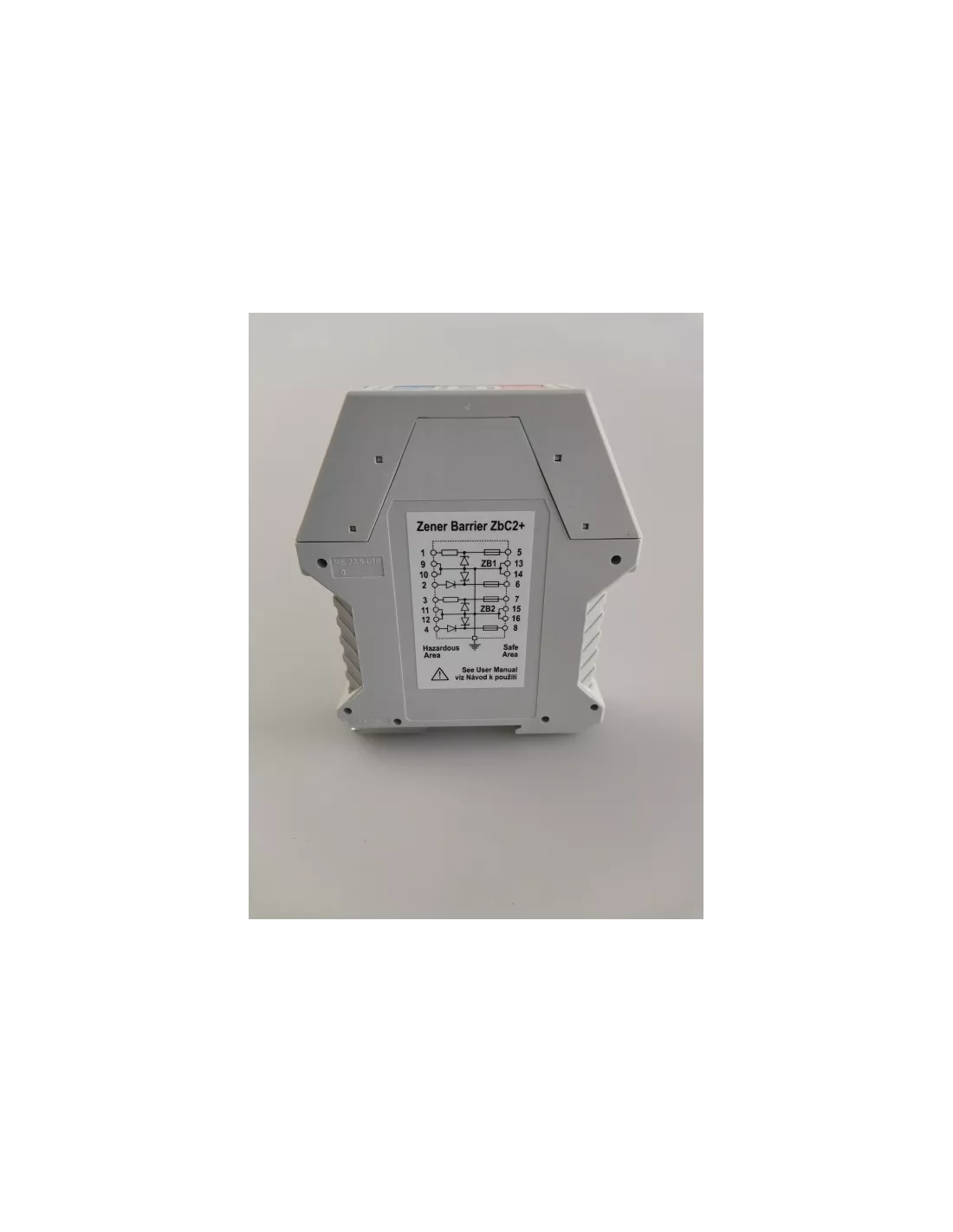

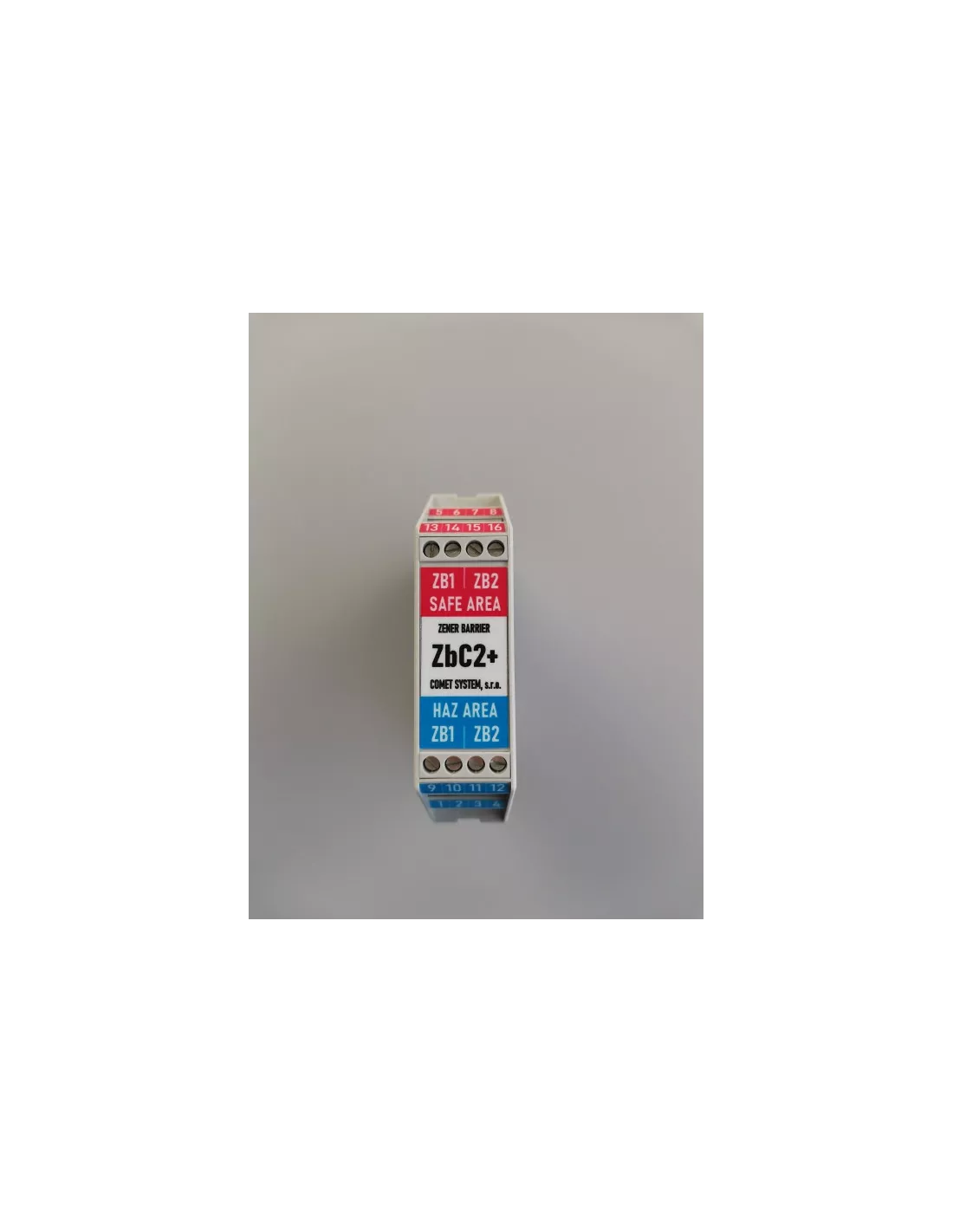

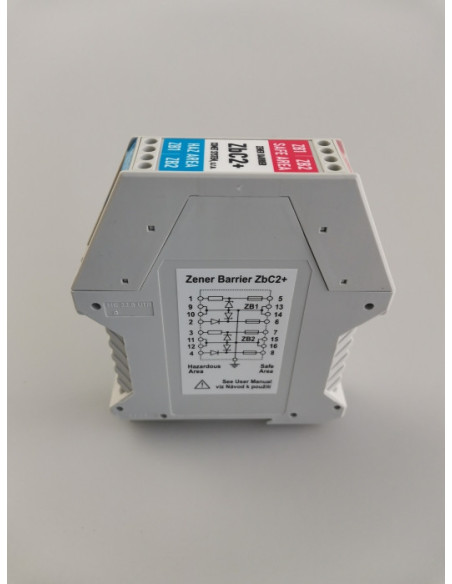

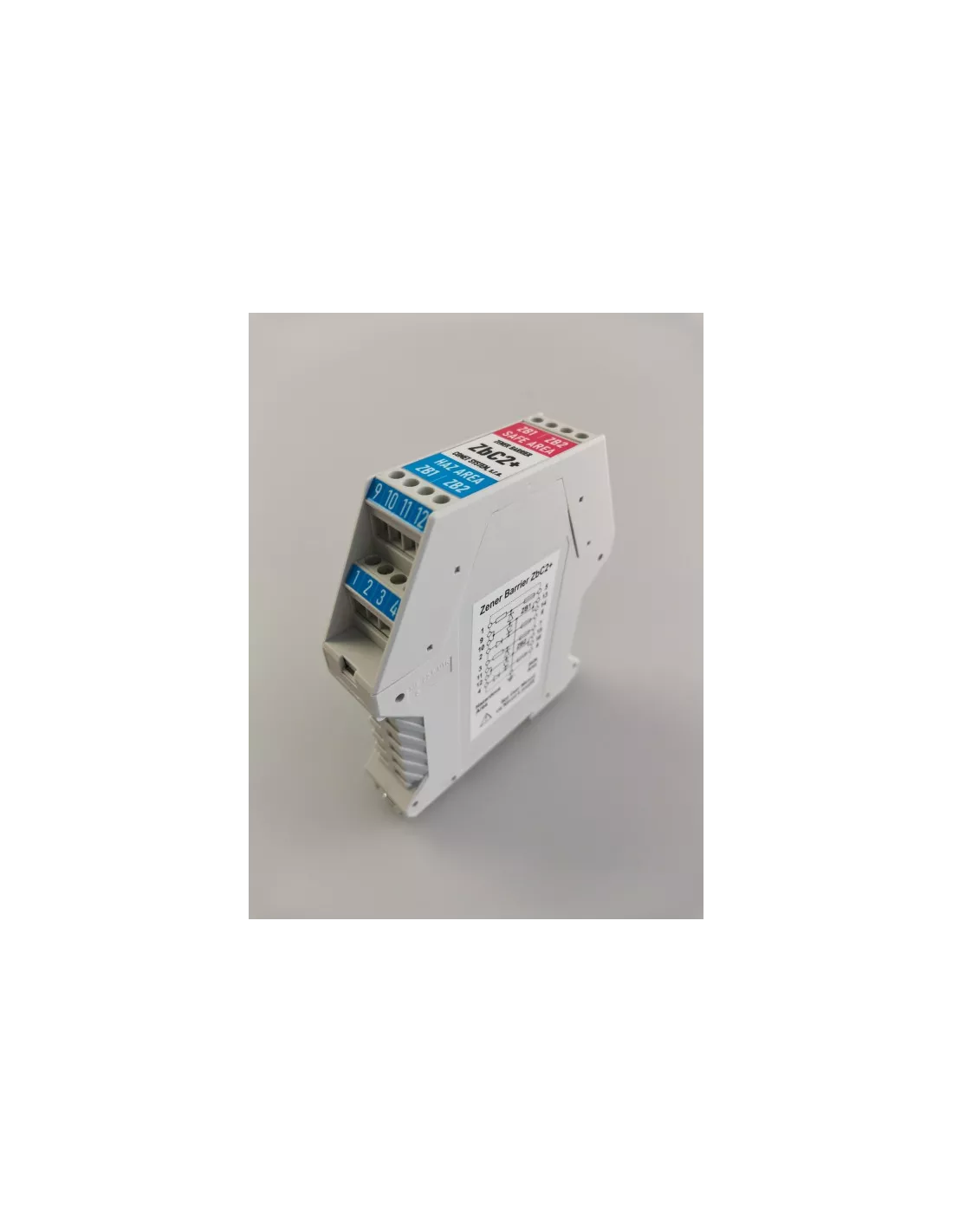

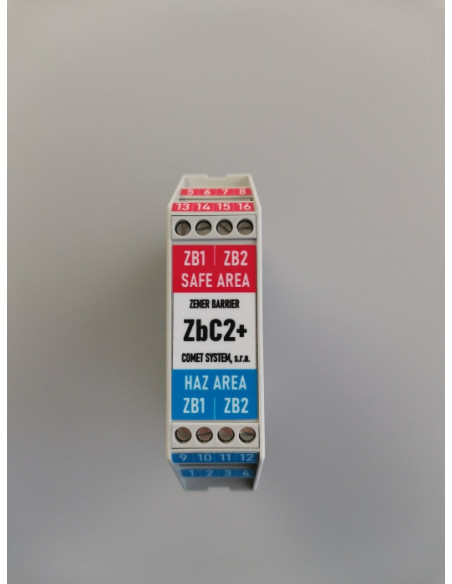

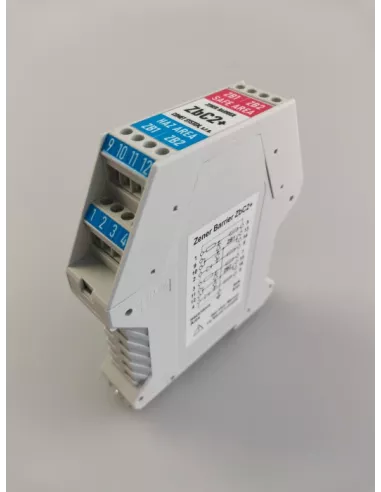

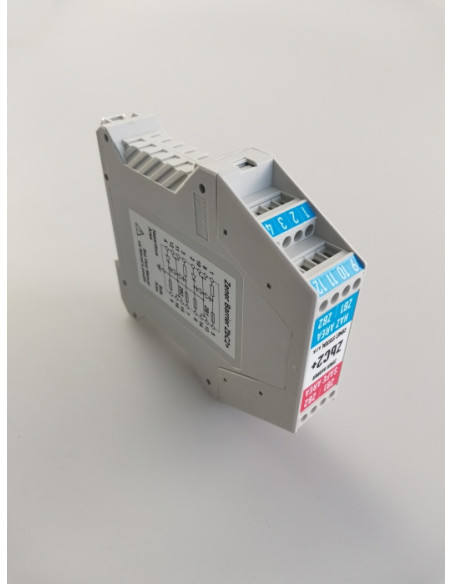

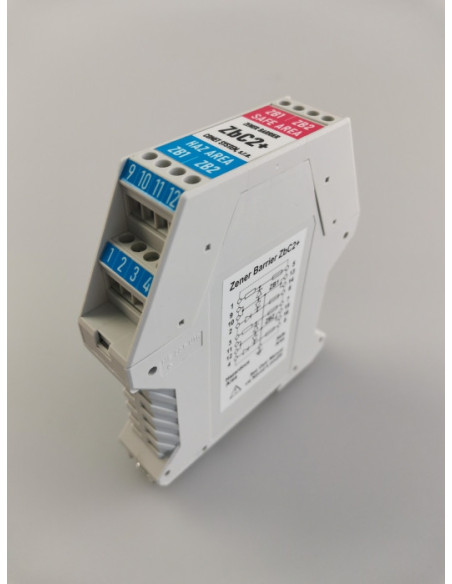

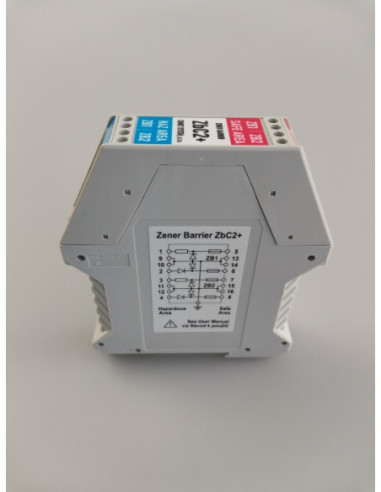

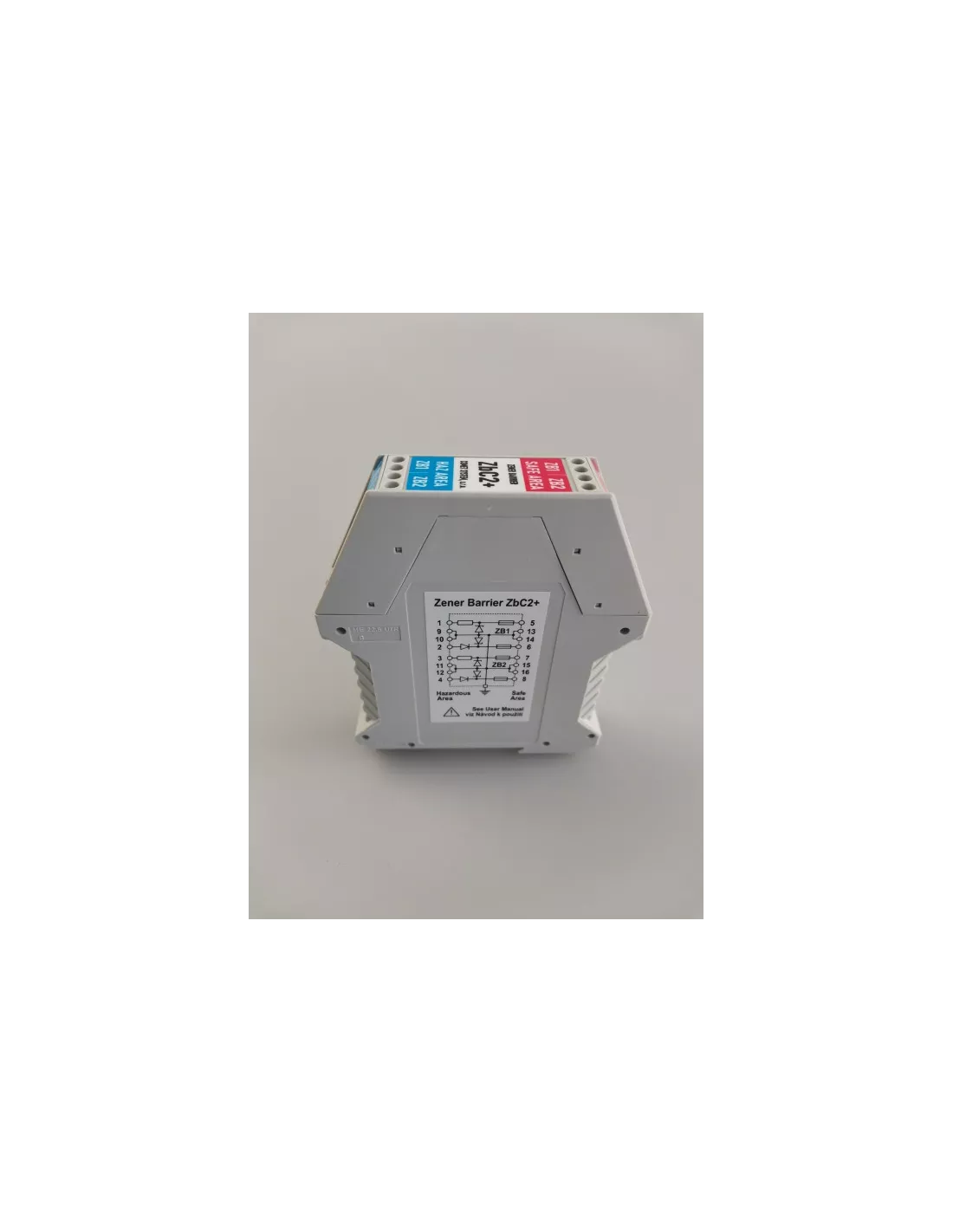

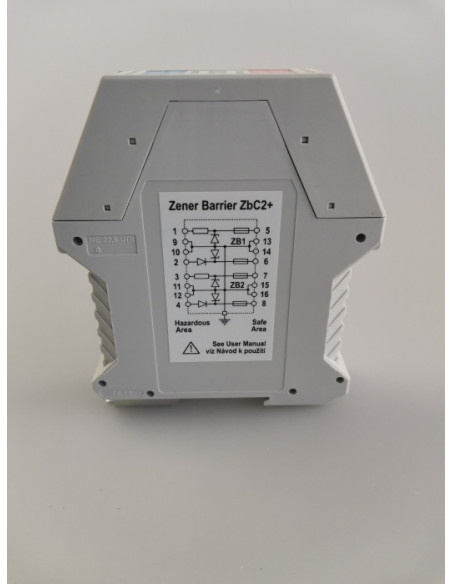

Barrière Zener ZbC2+
La barrière Zener ZbC2+ est une interface de sécurité intrinsèque certifiée. Elle est utilisée pour connecter un appareil à sécurité intrinsèque certifié situé dans une atmosphère potentiellement explosive (zone dangereuse) à un appareil non certifié se trouvant dans une zone sûre. La barrière Zener empêche le transfert d'une énergie excessivement élevée de la zone sûre vers la zone dangereuse. La barrière Zener ZbC2+ contient deux barrières à diodes de retour identiques dans un boîtier commun et elle est conçue pour un montage sur rail DIN dans une zone sûre.
La barrière Zener ZbC2+ est une interface de sécurité intrinsèque certifiée. Elle est utilisée pour connecter un appareil à sécurité intrinsèque certifié situé dans une atmosphère potentiellement explosive (zone dangereuse) à un appareil non certifié se trouvant dans une zone sûre.
La barrière Zener empêche le transfert d'une énergie excessivement élevée de la zone sûre vers la zone dangereuse. La barrière Zener ZbC2+ contient deux barrières à diodes de retour identiques dans un boîtier commun et elle est conçue pour un montage sur rail DIN dans une zone sûre.
- Plage de température de fonctionnement
- de -20 à +60 °C
- Dimensions
- 22,5 x 114 x 100 mm
- Poids
- 125 g
- Garantie
- 3 ans
- Certificat
- FTZU 22 ATEX 0018X
- Résistance nominale Ro
- 310 Ω
- Intensité nominale des fusibles
- 40 mA
- Résistance en série
- Rs1 = 355 Ω (bornes 1 à 5, bornes 3 à 7) ; Rs2 = 42 Ω (bornes 2 à 6, bornes 4 à 8)
- Chute de tension aux bornes de la diode de retour
- 0.8 V
- Tension de service (bornes SAFE)
- 26 V max. pour un courant inférieur à 10 µA
- Conformité à la directive
- 2014/34/UE
- Conformité aux normes
- EN CEI 60079-0:2018, EN 60079-11:2012
- Marquage d'identification
- EX ll (3)G [Ex ic Gc] IIC
- Tension Uo
- 29,4 V
- Courant Io
- 96 mA
- Résistance Ro
- min. 306 Ω
- Capacité Co + Inductance Lo
- 120 nF + 2 mH ou 60 nF + 4 mH
- Tension maximale de sécurité
- 250 V
