Dans une installation industrielle, l’air comprimé peut alimenter de nombreux équipements : machines, outils pneumatiques, actionneurs ou lignes de production. Lorsqu’une consommation semble trop élevée, le plus difficile n’est pas toujours de constater le problème, mais de savoir où concentrer les recherches.
Mesurer le débit à différents endroits du réseau permet de comparer les consommations, d’identifier une branche ou un équipement présentant un comportement inhabituel et de cibler plus efficacement les contrôles à réaliser. La mesure ne localise pas directement une fuite. Elle permet avant tout de comprendre comment l’air comprimé est consommé dans le réseau et d’identifier les zones qui nécessitent une investigation complémentaire.
TH-Industrie accompagne ses clients dans le choix des points de mesure et des instruments adaptés, notamment avec les solutions thermiques Höntzsch dédiées à la mesure de consommation d’air comprimé.
Pourquoi mesurer la consommation d’air comprimé ?
Une mesure globale donne une première indication, mais elle ne permet pas toujours de comprendre comment la consommation se répartit dans l’installation. Il est justement recommandé de réaliser les mesures à différents niveaux du réseau : depuis la production d’air comprimé jusqu’aux différentes parties de l’entreprise et aux cellules de production. Le fabricant prévoit également des mesures mobiles de courte durée pour contrôler ponctuellement certains points.
Cette approche permet de répondre à des questions concrètes :
- Le procédé est-il conforme ?
- Quels ateliers ou équipements consomment le plus ?
- Une consommation subsiste-t-elle pendant une période d’arrêt ?
- Certaines zones présentent-elles un comportement différent ?
- La consommation évolue-t-elle dans le temps ?
- Une action corrective a-t-elle réellement eu un effet ?
L’objectif est de disposer de données permettant de comparer les différentes parties du réseau et de prendre des décisions à partir de mesures réelles.

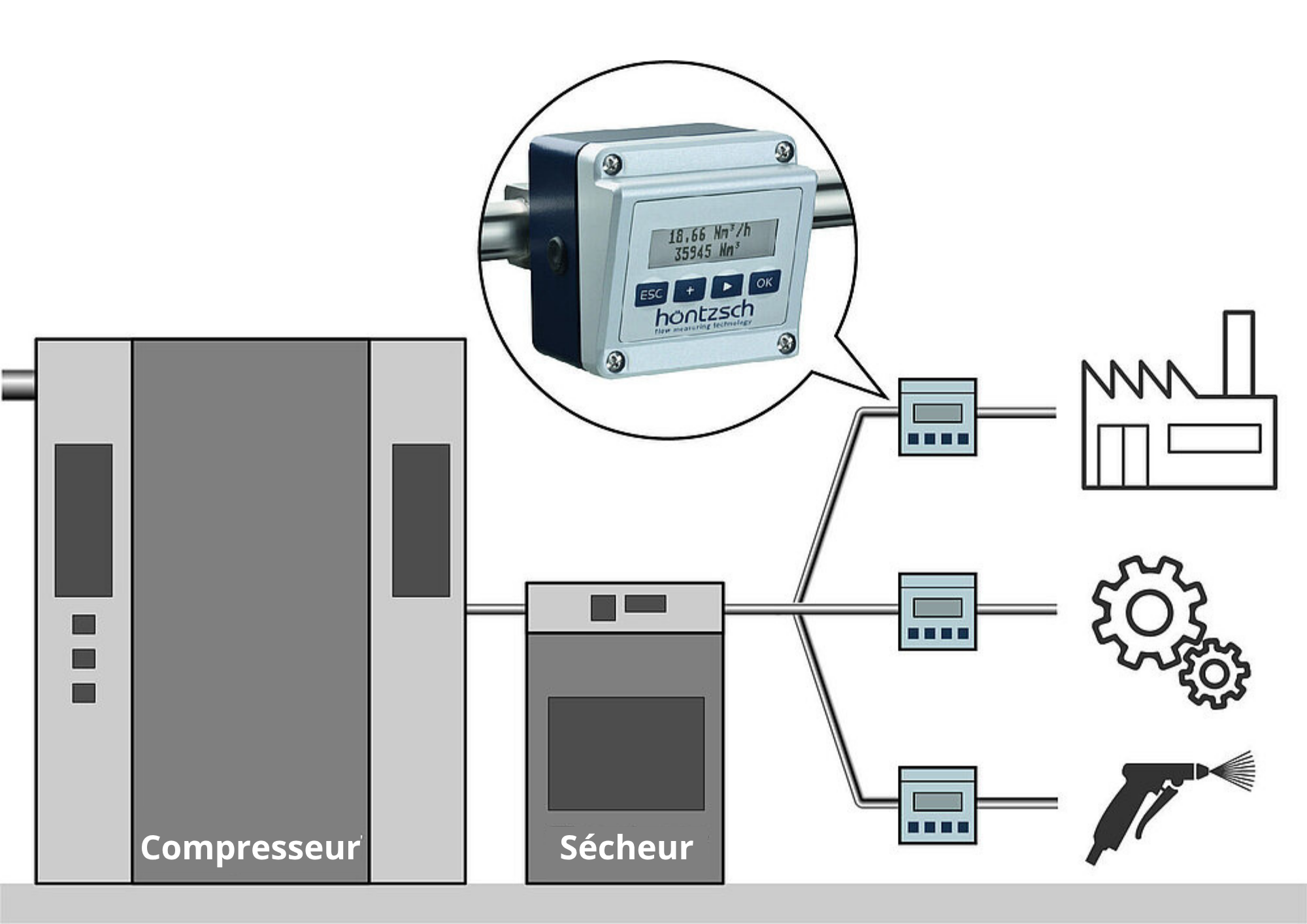

Où mesurer sur un réseau d’air comprimé ?
Le point de mesure doit être choisi en fonction de l’information recherchée.
- Sur la conduite principale : une mesure à proximité de la production d’air comprimé permet de suivre la consommation globale du réseau. Elle peut servir de référence pour observer son évolution dans le temps.
- Sur les conduits alimentant les ateliers : lorsque plusieurs zones sont alimentées par le même réseau, une mesure sur chaque conduit permet de comparer leur consommation. Si l’une d’elles présente un débit nettement différent ou conserve une consommation importante pendant une période d’arrêt, les contrôles peuvent être approfondis dans cette zone.
- Au niveau d’un équipement ou d’une cellule de production : Une mesure plus locale peut permettre de connaître la consommation d’un équipement, comparer plusieurs machines, quantifier la consommation d’une cellule de production, vérifier l’effet d’une modification du process.
- Sur plusieurs points lors d’un diagnostic : Il n’est pas forcément nécessaire d’installer immédiatement plusieurs instruments fixes.
Des fabricants comme Höntzsch prévoit également des mesures mobiles de courte durée permettant de déterminer la consommation à différents endroits du réseau avant de décider où un suivi permanent est pertinent.
Comment repérer une consommation anormale ?
Le débitmètre apporte une information quantitative : il indique ce qui circule réellement dans la conduite. Cette donnée peut ensuite être utilisée de plusieurs manières.
Mesurer pendant les périodes d’arrêt
Si un débit reste présent alors que les équipements ne devraient normalement plus consommer d’air comprimé, plusieurs explications peuvent être envisagées :
- une fuite ;
- un équipement restant alimenté ;
- une vanne laissant passer de l’air ;
- une utilisation non identifiée ;
- un fonctionnement inhabituel.
Si plusieurs conduits sont instrumentés ou contrôlés successivement, il devient possible de déterminer laquelle contribue principalement à cette consommation résiduelle.
Comparer plusieurs zones
Une différence importante entre deux secteurs ayant des niveaux d’activité comparables peut également justifier des investigations supplémentaires.
Suivre l’évolution dans le temps
Une augmentation progressive de la consommation sans évolution correspondante de l’activité peut révéler une dérive., Après une intervention, la mesure permet ensuite de comparer la situation avant et après correction.
Important : un débitmètre peut mettre en évidence une consommation inhabituelle et aider à identifier la zone concernée, mais il ne localise pas précisément l’origine d’une fuite.
Quels critères vérifier avant de choisir un débitmètre ?
Le choix de l’instrument doit venir après l’analyse du réseau. Plusieurs informations sont nécessaires :
- le gaz à mesurer ;
- le diamètre de la conduite ;
- la pression ;
- la température ;
- la plage de débit attendue ;
- la présence éventuelle de condensat ou de particules ;
- l’emplacement disponible pour la mesure ;
- le besoin de mesure ponctuelle ou permanente ;
- la manière dont les données doivent être récupérées ou exploitées.
La plage de débit mérite notamment une attention particulière : Höntzsch souligne que le débit d’air comprimé peut varier fortement selon l’endroit où la mesure est réalisée dans le réseau.
TH-Industrie accompagne ses clients dans l’analyse de ces critères afin de les orienter vers la technologie et la configuration adaptées.
Mesure ponctuelle ou suivi permanent ?
Le choix dépend principalement de l’objectif.
Pour analyser ponctuellement plusieurs points : une solution portable permet de déplacer le système entre plusieurs points de mesure. Elle peut être particulièrement utile pour réaliser un état des lieux, comparer plusieurs conduits, contrôler différents équipements, rechercher la zone principalement responsable d’une consommation anormale, déterminer où une mesure permanente serait utile.
Pour suivre durablement une consommation : Une solution fixe devient plus pertinente lorsqu’un même point doit être surveillé régulièrement. Elle peut permettre de suivre une consommation dans le temps, comparer différentes périodes, observer une dérive, récupérer les données dans un système de supervision.
Pourquoi la technologie thermique est-elle adaptée à la mesure d’air comprimé ?
Pour cette application, TH-Industrie recommande notamment des capteurs thermiques TA Höntzsch. Le principe permet une mesure directe du débit massique de l’air sans nécessiter de capteurs supplémentaires de pression et de température pour réaliser cette mesure. Selon la solution utilisée, il est notamment possible de mesurer :
- le débit massique ;
- la vitesse normalisée ;
- la quantité d’air consommée.
- le volume normalisé
Höntzsch met également en avant une large plage de mesure, ce qui permet de suivre aussi bien de faibles débits que des débits beaucoup plus importants selon les conditions de fonctionnement du réseau, intéressante lorsque les débits varient fortement selon les conditions de fonctionnement ou l’endroit du réseau.
Les capteurs TA ne comportent par ailleurs pas de pièces mobiles. Le fabricant indique également des pertes de pression pratiquement négligeables par rapport à d’autres méthodes de mesure.
La technologie doit néanmoins rester compatible avec les caractéristiques réelles de l’installation. Le choix ne doit donc pas être effectué uniquement sur la base de ces avantages.
Quelles solutions Höntzsch pour mesurer la consommation d’air comprimé ?
Pour cette application, TH-Industrie recommande notamment deux familles de solutions : la sonde thermique TA10 ZG2d et le tube de mesure thermique TA Di.
Sonde thermique TA10 ZG2d : la TA10 ZG2d est une sonde thermique compacte destinée à être installée dans une canalisation. Elle mesure la vitesse, le débit massique et le volume normalisé. Cette configuration peut être particulièrement intéressante lorsqu’une mesure doit être ajoutée sur une conduite existante.
Tube de mesure thermique TA Di : le tube de mesure TA Di constitue une autre solution pour la mesure de consommation d’air comprimé. Il est intégré directement à la conduite et peut être intéressant lorsque l’on recherche une instrumentation fixe sous forme de tube de mesure.

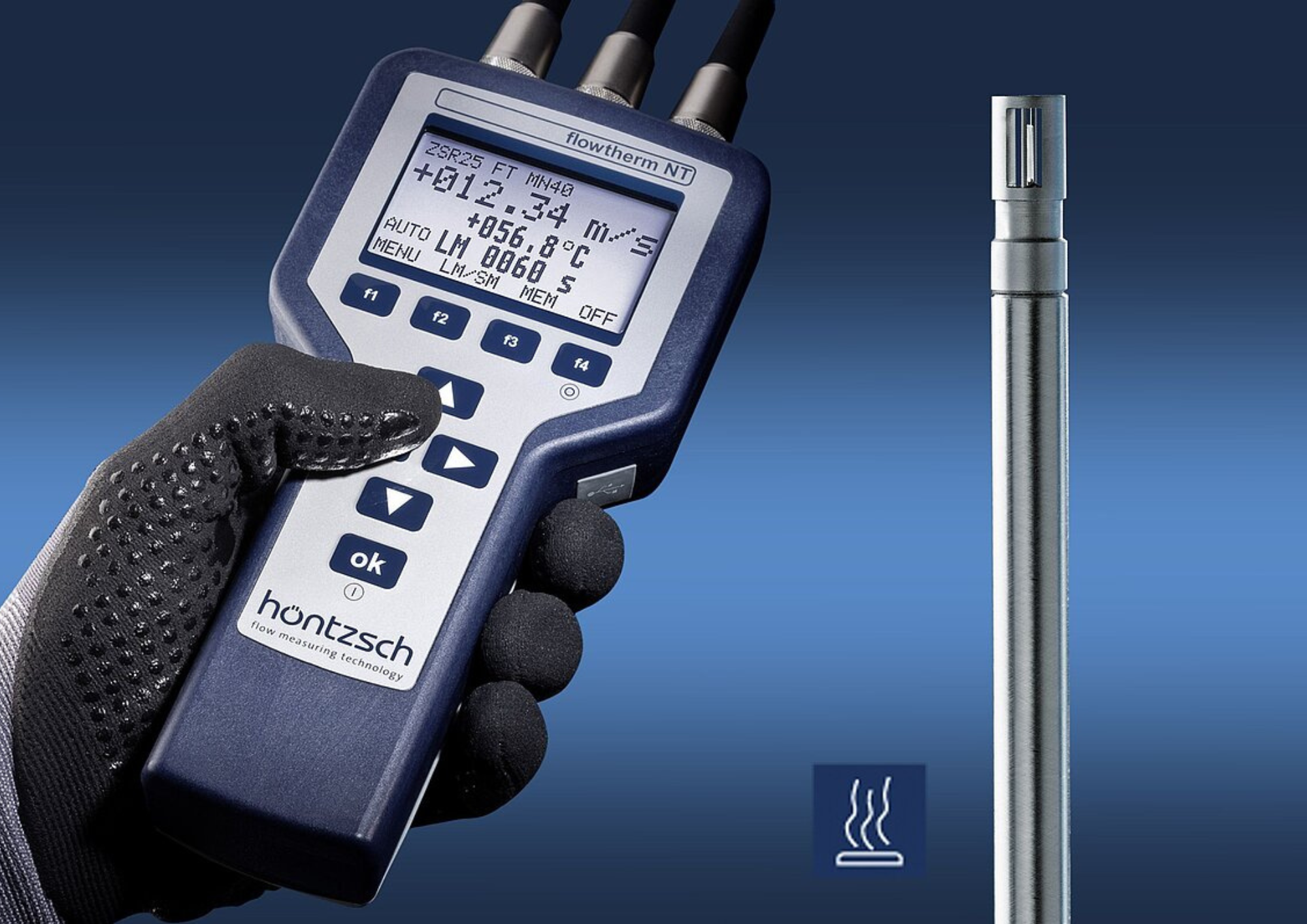

Solution portable avec flowtherm NT.2 : pour les contrôles ponctuels, le flowtherm NT.2 peut être associé à différents capteurs Höntzsch, dont des sondes thermiques TA. Il permet notamment l’affichage de grandeurs comme la vitesse, le débit volumique normalisé, le débit massique et la température. Son enregistreur peut stocker jusqu’à 40 000 valeurs avec date et heure. Cette configuration permet de disposer d’un même système pour plusieurs points de contrôle.
Exemple : identifier la zone principalement concernée
Une usine dispose d’un réseau d’air comprimé alimentant trois ateliers. La consommation générale semble élevée, mais la mesure globale ne permet pas de savoir quelle partie de l’installation contribue le plus à cette situation.
Des mesures sont réalisées sur les différents conduits. L’un des ateliers conserve un débit important pendant une période où sa production est arrêtée. La mesure ne permet pas encore d’affirmer qu’une fuite est présente ni d’en connaître l’emplacement exact.
En revanche, elle montre que les investigations doivent être poursuivies en priorité dans cet atelier, plutôt que sur l’ensemble du réseau. Après identification et correction de la cause, une nouvelle mesure permet de vérifier si la consommation résiduelle a diminué.
FAQ — Mesure de consommation d’air comprimé
Un débitmètre installé sur la canalisation permet de mesurer le débit et, selon la solution utilisée, la quantité d’air consommée.
Le type d’instrument dépend notamment de la conduite, des conditions de fonctionnement et de l’objectif de mesure.
La mesure peut être réalisée sur la conduite principale, sur les branches alimentant différents secteurs ou à proximité d’un équipement.
Le bon emplacement dépend surtout de l’information recherchée.
Il peut mettre en évidence une consommation résiduelle ou inhabituelle et aider à déterminer dans quelle zone poursuivre les recherches.
Il ne permet pas à lui seul de localiser précisément l’origine d’une fuite.
Cela permet de comparer la consommation des différentes parties du réseau et d’identifier celles qui contribuent le plus à la consommation globale.
Une solution portable convient aux diagnostics et aux contrôles successifs sur différents points.
Une solution fixe est davantage adaptée au suivi régulier d’un même emplacement.
TH-Industrie vous accompagne dans le choix de votre solution
La mesure de consommation d’air comprimé ne consiste pas simplement à installer un débitmètre sur une canalisation.
Pour obtenir une information réellement utile, il faut déterminer ce que l’on souhaite comprendre, où effectuer la mesure et comment les données seront exploitées.
TH-Industrie vous accompagne dans cette réflexion et vous oriente vers la solution adaptée à votre réseau, notamment parmi les technologies thermiques Höntzsch pour les mesures ponctuelles ou permanentes.
