Le débitmètre massique thermique Höntzsch TA mesure la vitesse d’écoulement, le débit volumique et le débit massique de l’air et des gaz propres.

Basé sur un principe thermique à élément chauffé, il offre une mesure peu influencée par les variations de température et de pression du fluide. Selon configuration, la gamme TA couvre une large étendue de mesure, de 0,08 à 200 Nm/s, afin de suivre aussi bien les faibles vitesses/débits que les vitesses/débits plus élevés, avec la même incertitude de mesure. Les modèles courants supportent des pressions de service jusqu’à 16 bar selon configuration.

Disponible en sondes plongeantes, tubes de mesure, transmetteurs fixes ou appareils portables Flowtherm NT.2 / Flowtherm Ex. (ATEX)

Demande de devis

Demande de location ou de démonstration

Débitmètre massique thermique pour air comprimé et gaz propres

Le débitmètre massique thermique Höntzsch TA est conçu pour mesurer la vitesse d’écoulement, le débit volumique normalisé et le débit massique de l’air et des gaz propres.

Il est particulièrement adapté aux applications de suivi de consommation d’air comprimé, de gaz naturel, d’azote, de méthane, d’hélium, d’argon, de CO₂, d’hydrogène, ou d’autres gaz propres selon configuration.

Cette technologie est utilisée lorsque l’on souhaite mesurer un débit normalisé ou massique, sans compensation externe complexe liée aux variations de pression ou de température du fluide.

Principe de mesure thermique

Le débitmètre massique thermique Höntzsch TA utilise le principe suivant : un élément chauffé est placé dans l’écoulement ; lorsque le gaz circule autour du capteur, il emporte une partie de la chaleur. Cette perte de chaleur est compensée par une action électrique et permet de déterminer la vitesse d’écoulement, le débit volumique normalisé ou le débit massique du gaz.

Avec cette technologie, la mesure est peu influencée par les variations de température et de pression du fluide. En revanche, elle dépend des propriétés physiques du gaz mesuré. Le capteur doit donc être configuré ou étalonné selon la composition du gaz ou du mélange gazeux.

Cette technologie est prévue pour les gaz propres et exempts de condensat. Les mesures peuvent être exprimées en vitesse normalisée ou en débit volumique normalisé, selon la configuration. À partir de ces valeurs, il est possible de convertir ou d’exploiter les données selon les conditions réelles de service.

Avantages du débitmètre thermique TA

Mesure directe du débit massique ou du débit volumique normalisé
Solution adaptée à l’air comprimé et aux gaz propres
Mesure peu influencée par les variations de température et de pression
Faible perte de pression
Aucune pièce mobile dans l’écoulement
Large gamme de mesure, adapté aux faibles débits comme aux consommations élevées
Solution pertinente pour détecter les fuites et les consommations anormales
Utilisable en poste fixe ou en mesure portable
Versions ATEX disponibles selon configuration
Chaque instrument est livré avec un certificat d'étalonnage avec possibilité d'accréditation.

Caractéristiques techniques principales

Principe de mesure : thermique
Grandeurs mesurées : vitesse d’écoulement, débit volumique normalisé et débit massique
Fluides : air et gaz propres, exempts de condensat
Gaz concernés selon configuration : air comprimé, azote, gaz naturel, méthane, hélium, argon, CO₂, hydrogène, propane, butane, GPL, etc.
Plage de vitesse d’écoulement : de 0,8 à 200 m/s selon configuration
Débit volumique normalisé : à partir de 0,04 m³/h selon configuration
Dynamique de mesure : jusqu’à 1:1000 selon configuration
Incertitude de mesure : selon modèle, plage de vitesse, gaz mesuré et configuration d’étalonnage
Température d’utilisation : de -10 à +140 °C selon la majorité des modèles ; jusqu’à +240 °C pour certaines sondes TA20 ; TA10C limitée à +80 °C
Pression de service : jusqu’à 16 bar selon les modèles courants ; jusqu’à 50 bar pour certaines configurations spécifiques
Sondes plongeantes : utilisation à partir de 25 mm de diamètre intérieur
Tubes de mesure : diamètre intérieur à partir de 8 mm
Matériaux : acier inoxydable 1.4571 selon modèle ; autres matériaux ou exécutions selon configuration
Constante de temps : jusqu’à 1 seconde selon modèle et conditions de mesure
Sorties possibles selon transmetteur : 4-20 mA, impulsion de quantité, relais
Communications possibles selon version : RS232, M-Bus, WiFi
Appareils portables compatibles : Flowtherm NT.2 et Flowtherm Ex selon configuration

Modèles et configurations disponibles

Le débitmètre massique thermique Höntzsch TA existe sous plusieurs formes afin de s’adapter au type d’installation : mesure fixe, mesure mobile, conduite de petit diamètre, gaine de plus grand diamètre, zone ATEX ou besoin de transmission vers automate.

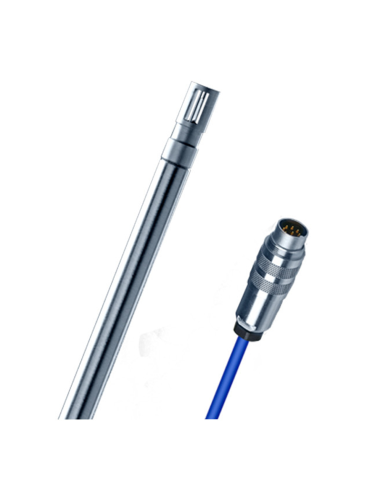

Sondes plongeantes thermiques TA

Les sondes plongeantes TA10 et TA20 sont destinées aux mesures fixes ou mobiles dans les gaz propres et exempts de condensat.

Les sondes TA10 peuvent être utilisées dans des conduites à partir de 25 mm de diamètre intérieur et offrent une bonne réactivité, avec une constante de temps de l’ordre de la seconde. Les sondes TA20 sont destinées aux conduites à partir de 80 mm de diamètre intérieur et se distinguent par leur construction plus robuste, avec une constante de temps de l’ordre de 10 secondes.

La gamme de sondes plongeantes thermiques comprend notamment :

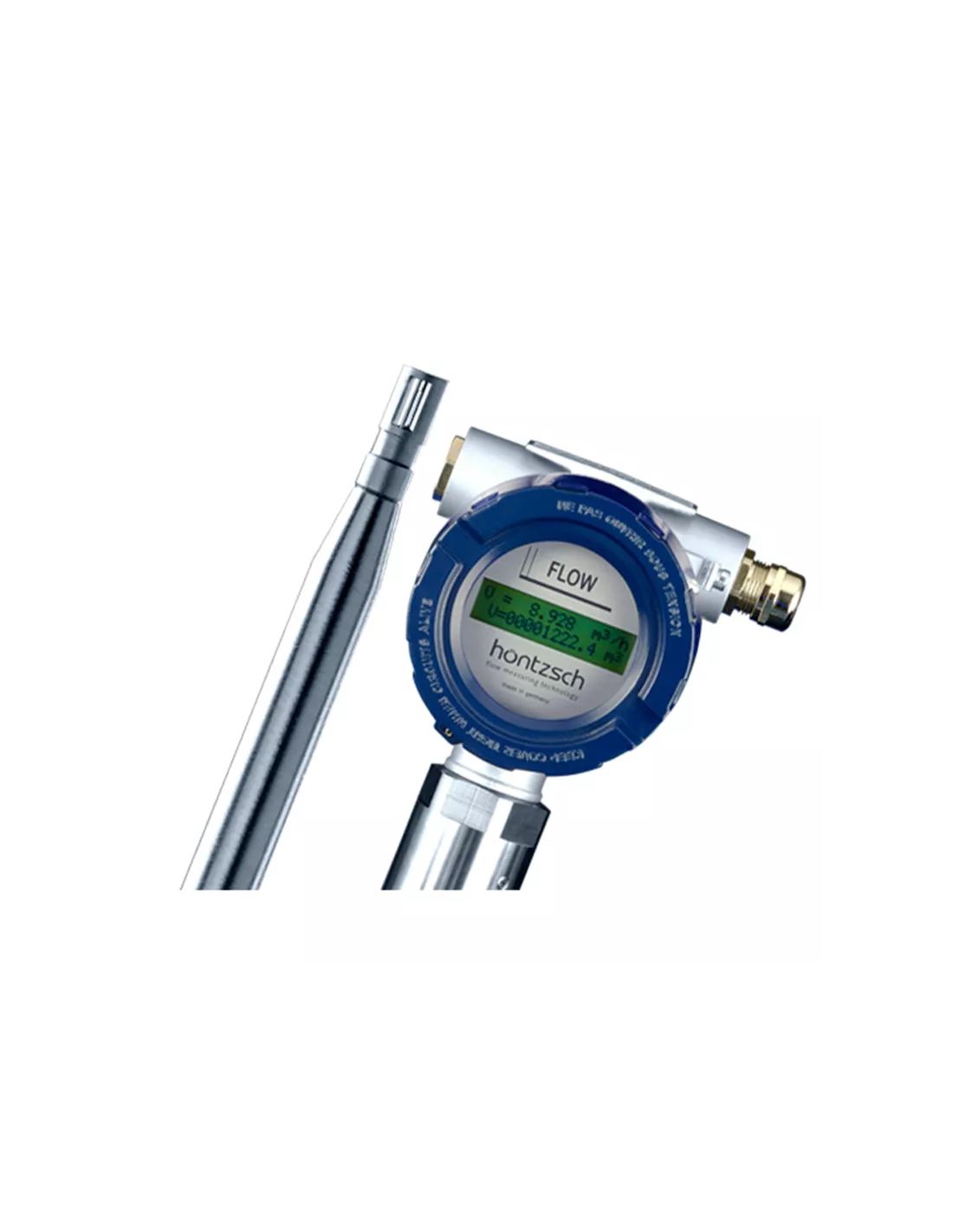

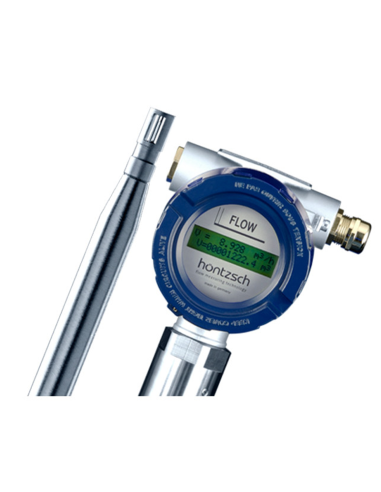

Sonde thermique TA10/15 Ex-d / ATEX : sonde thermique avec transmetteur pour applications en atmosphères explosives ;

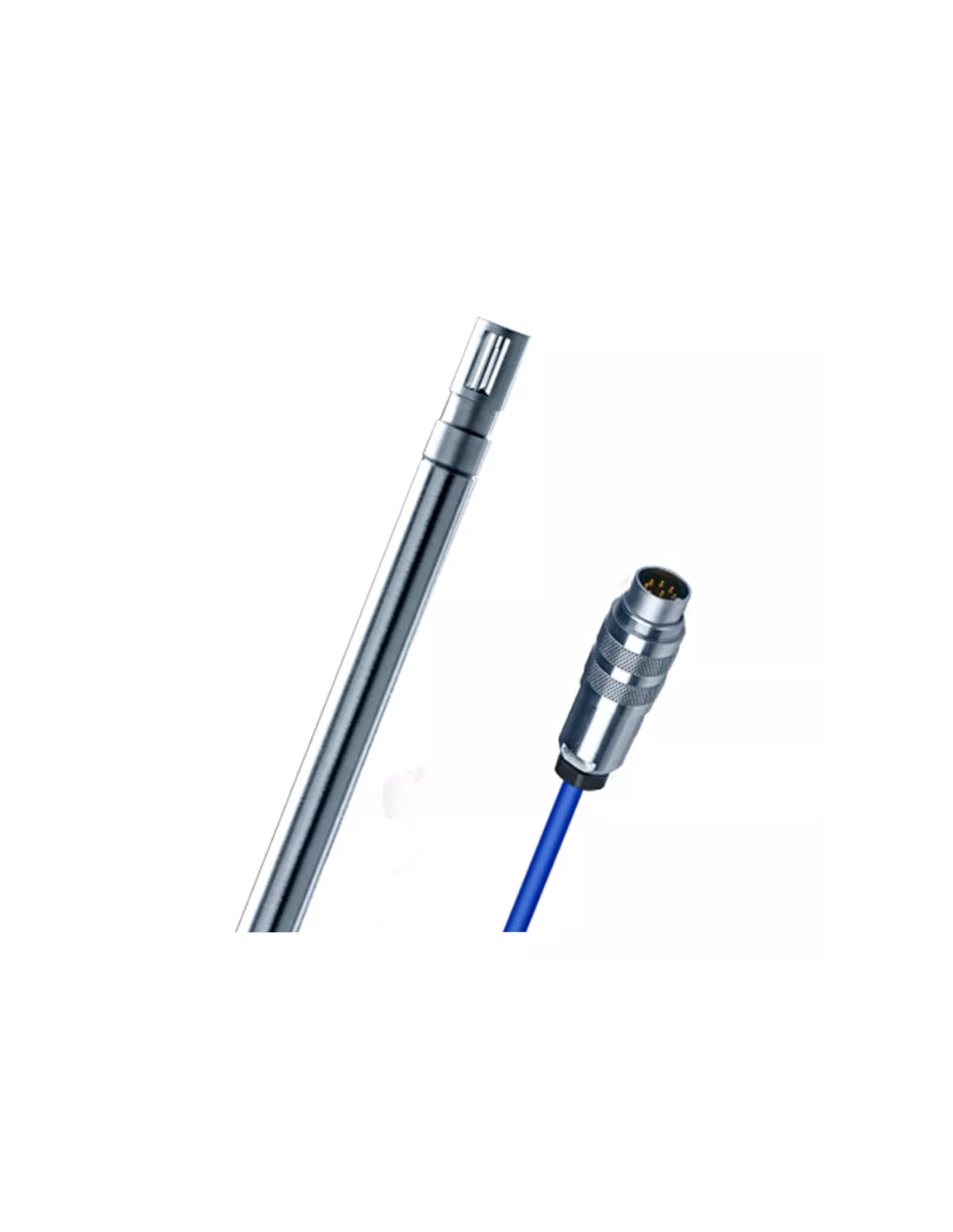

Sonde thermique TA10 ... ZG1b : sonde adaptée à la mesure fixe ou mobile de la vitesse, du débit volumique normalisé et du débit massique ;
Sonde thermique TA10 ... ZG2d : sonde thermique avec transmetteur de mesure séparé selon configuration ;

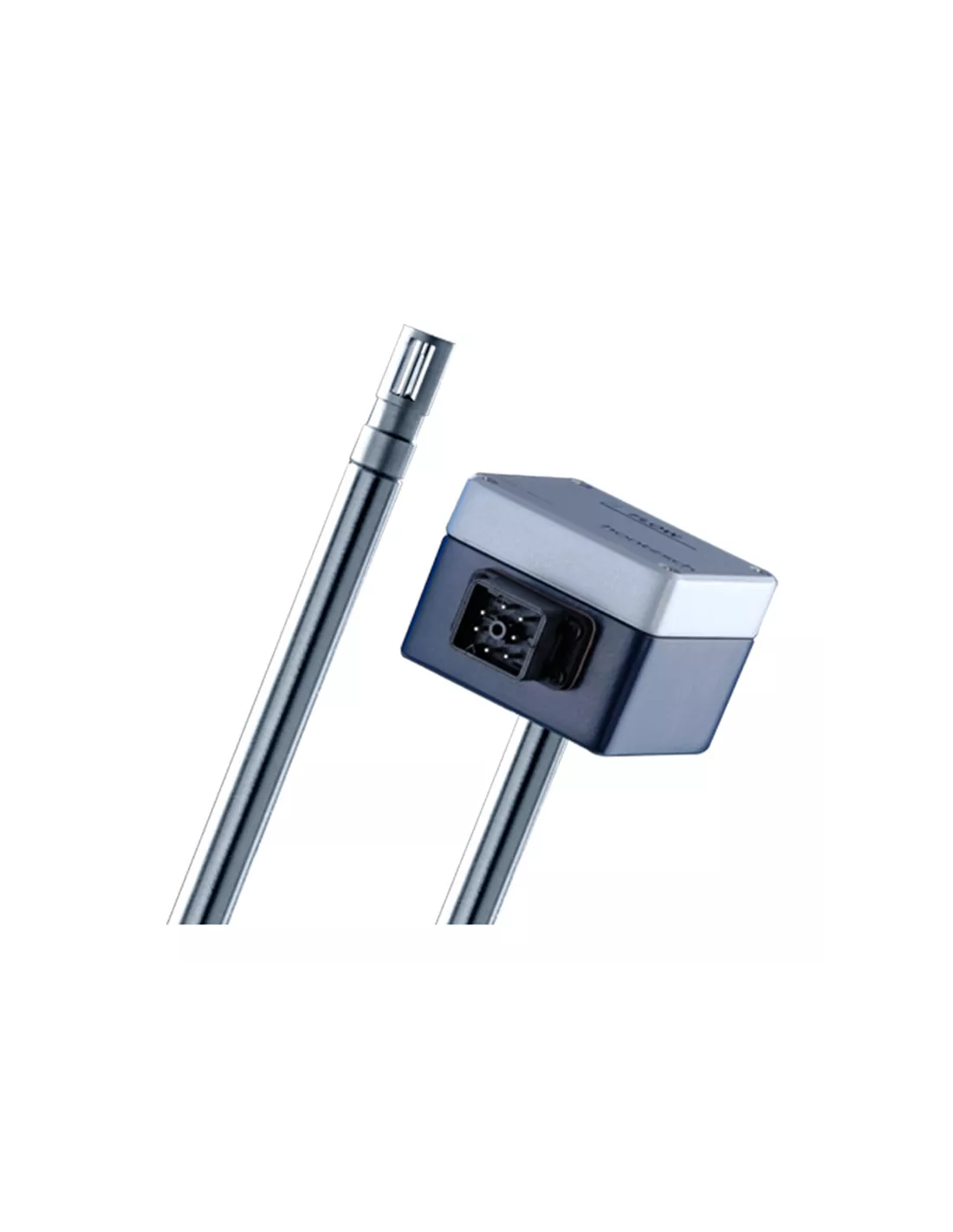

Sonde thermique TA10C : sonde thermique compacte avec transmetteur ;
Sonde thermique TA20 ... ZG8a : sonde thermique robuste de diamètre 20 mm.

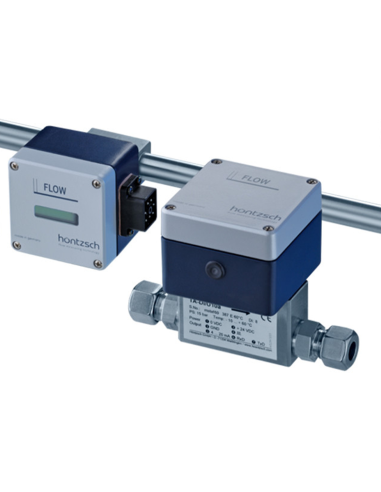

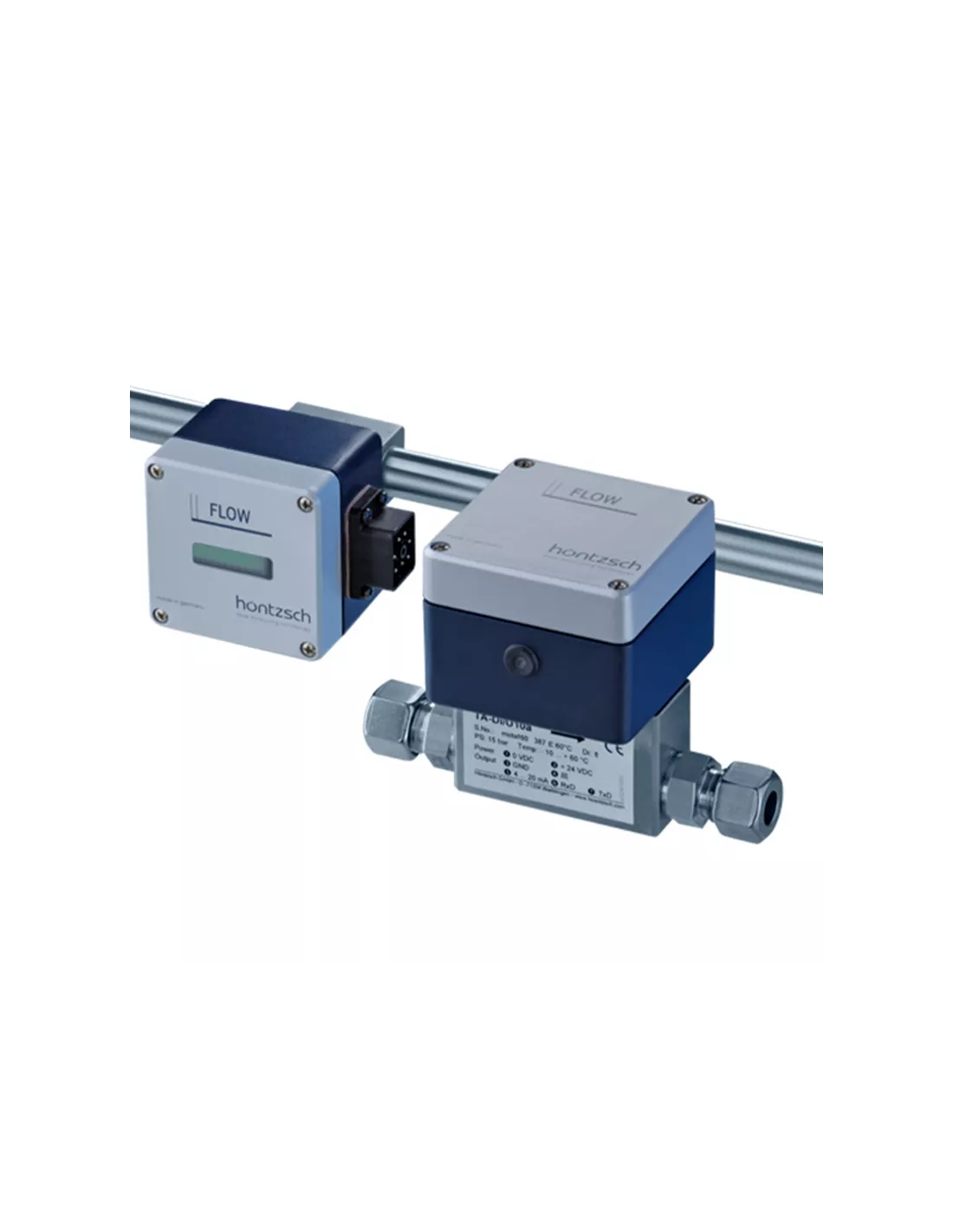

Tubes de mesure thermiques TA Di

Les tubes de mesure thermiques TA Di sont destinés aux installations fixes en ligne. Ils sont particulièrement adaptés aux conduites de petit diamètre et aux mesures de débit volumique normalisé ou de débit massique de gaz.

Les diamètres intérieurs standards disponibles sont 8, 16, 21,6, 27,2, 35,9, 41,8 et 53,1 mm selon version. Le transmetteur U10b peut être intégré ou séparé et fournit un signal analogique proportionnel au débit/vitesse, ainsi qu’une impulsion de quantité.

La gamme de tubes de mesure comprend notamment :

Tube de mesure thermique TA Di standard avec transmetteur intégré ;
Tube de mesure thermique TA Di pour unité d’évaluation séparée ;
Tube de mesure thermique TA Di Ex-d / ATEX avec transmetteur intégré.

Transmetteurs et appareils fixes

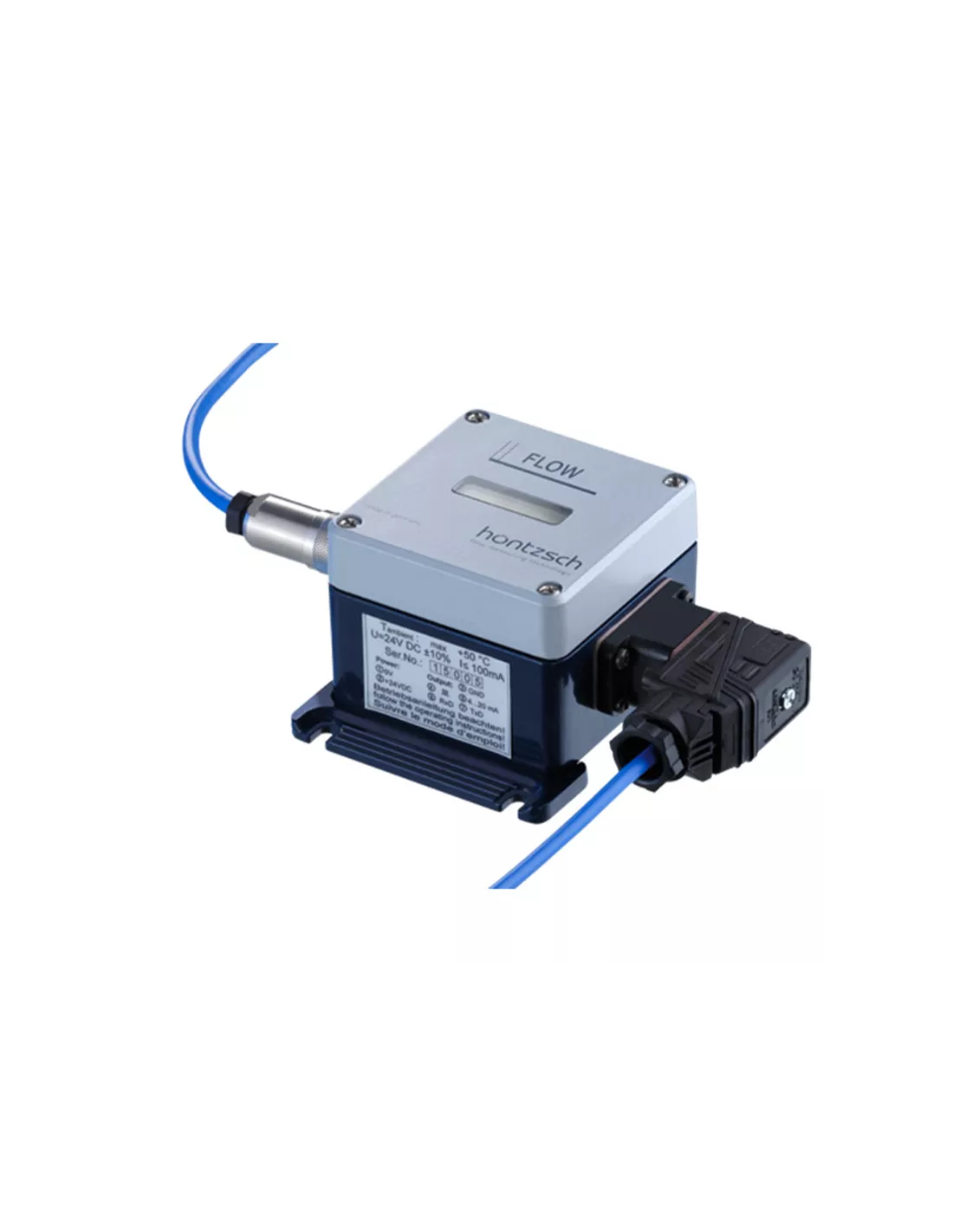

Pour les installations fixes, les sondes TA et les tubes de mesure TA Di peuvent être associés au transmetteur U10b.

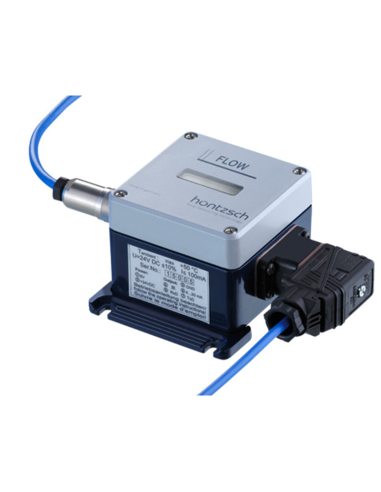

Le transmetteur U10b transforme le signal du capteur en signal exploitable, notamment en 4-20 mA, et peut fournir une impulsion de quantité. Selon configuration, il peut également proposer deux sorties analogiques 4-20 mA, un relais pour impulsion de quantité ou valeur limite, une interface RS232, une interface WiFi en option ou une communication M-Bus en option.

Appareils portables Flowtherm

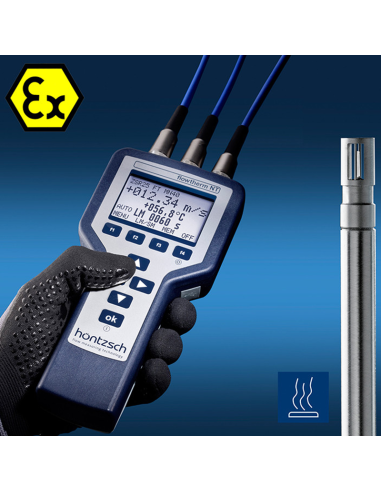

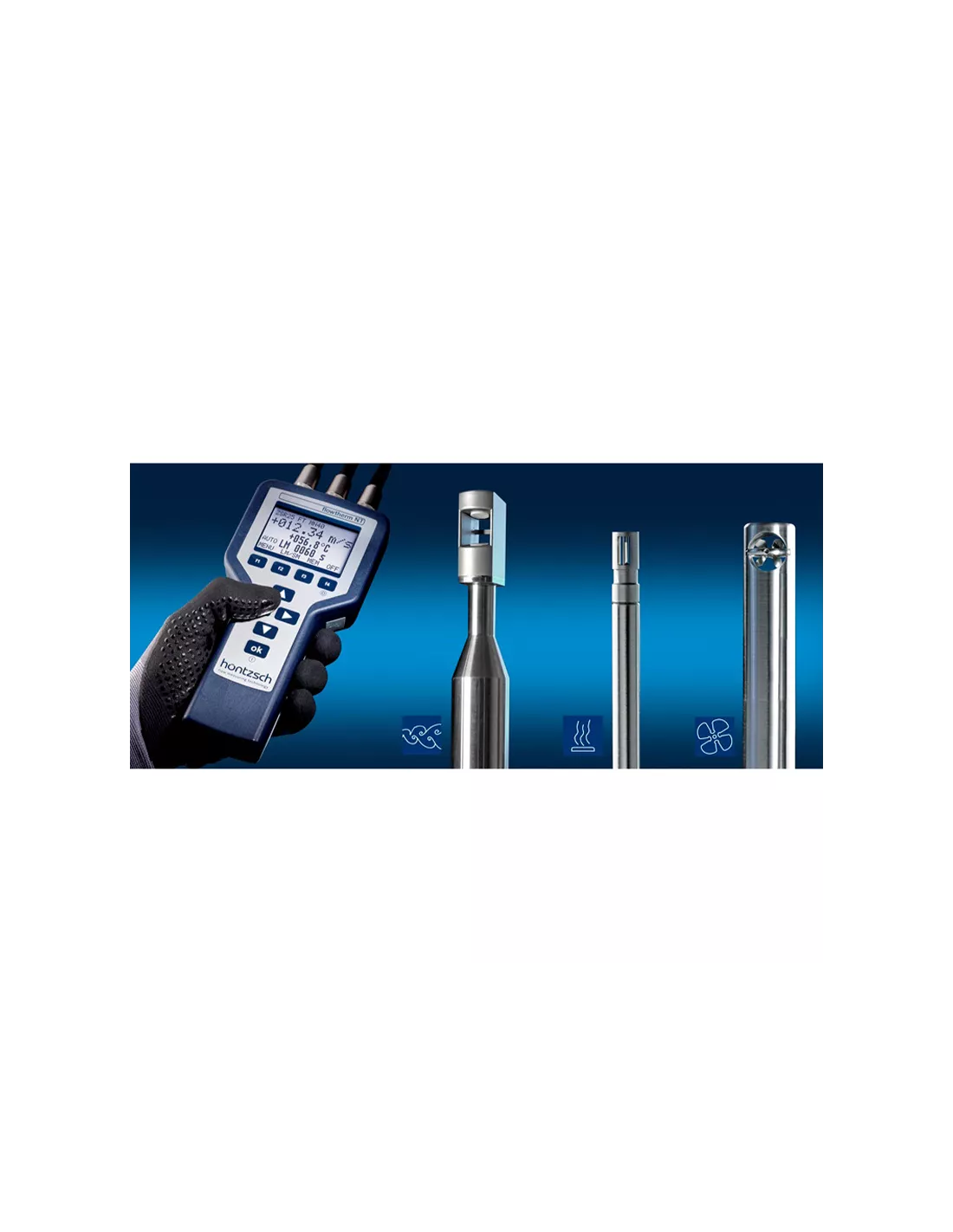

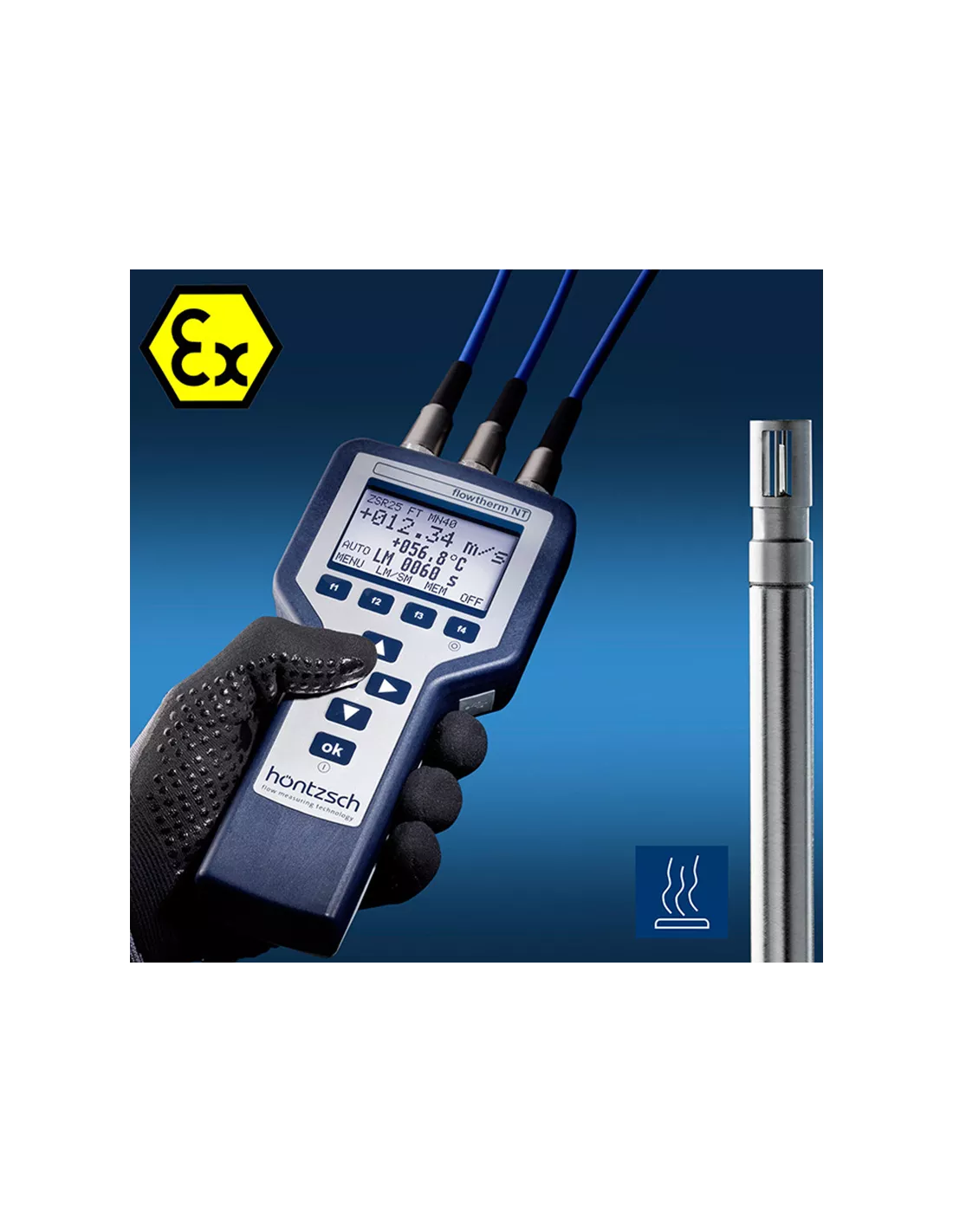

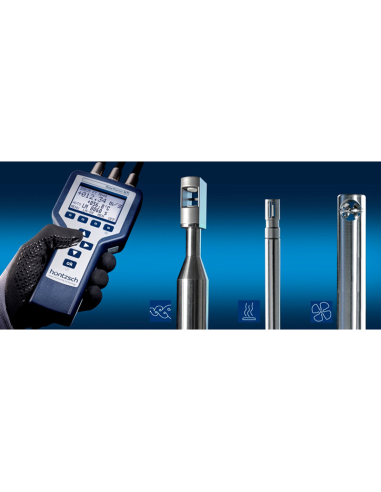

Pour les mesures ponctuelles ou les interventions terrain, les sondes thermiques TA peuvent être utilisées avec les appareils portables Flowtherm NT.2 ou Flowtherm Ex.

Ces appareils portatifs multifonctions permettent l’évaluation et l’enregistrement des mesures de débit, vitesse d’écoulement, température, pression et autres grandeurs selon les capteurs associés. Ils sont adaptés aux diagnostics sur site, contrôles de consommation d’air comprimé, recherches de fuites ou mesures temporaires sur réseaux de gaz.

Exemples d'applications

Mesure de consommation d’air comprimé
Mesure de l'air d'aération des boues dans les stations d'épuration

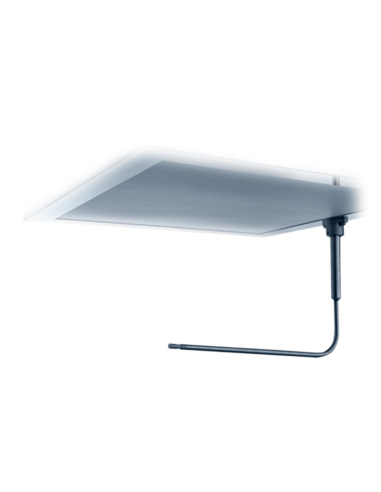

Mesure de flux laminaire en salles blanches
Détection et suivi des fuites sur réseaux d’air ou de gaz
Surveillance du fonctionnement des compresseurs
Mesure de gaz propres en laboratoire ou process industriel
Surveillance de flux sous filtres ou postes de travail
Mesure dans l’industrie pharmaceutique, agroalimentaire ou semi-conducteur
Surveillance du débit dans les boîtes à gants, isolateurs ou cabines de peinture
Mesure fixe ou mobile de consommation de gaz
Applications en atmosphères explosives ATEX selon configuration

Pourquoi choisir un débitmètre massique thermique Höntzsch TA ?

Le débitmètre thermique TA est particulièrement pertinent lorsque l’objectif est de suivre une consommation de gaz, de mesurer un débit normalisé ou de détecter des fuites sur un réseau d’air comprimé ou de gaz propre.

Sa large gamme de mesure permet de suivre aussi bien de très faibles débits que des consommations plus importantes. Son absence de pièce mobile limite l’usure et la maintenance, ce qui en fait une solution adaptée aux installations fixes comme aux mesures ponctuelles sur site.

Le choix de la sonde, du tube de mesure ou du transmetteur dépend du gaz, du diamètre de conduite, de la pression, de la plage de débit et du type d’exploitation souhaité.
