Débitmètre à moulinet / hélice Höntzsch FA – Mesure de vitesse et débit gaz et liquides

Name: Débitmètre à moulinet / hélice Höntzsch FA – Mesure de vitesse et débit gaz et liquides
Brand: HONTZSCH Instruments
SKU: Moulinet FA
Availability: InStock

Les débitmètres à moulinet Höntzsch FA, également appelés anémomètres à hélice ou capteurs à ailettes, permettent de mesurer la vitesse d’écoulement et le débit volumique dans l’air, les gaz et les liquides.

Ils sont adaptés aux applications industrielles nécessitant une mesure fiable en conduite, gaine, banc d’essai ou process. Selon configuration, ils couvrent des plages de mesure de 0,15 à 120 m/s dans l’air et les gaz, de 0,03 à 10 m/s dans les liquides, et peuvent être utilisés jusqu’à +550°C.

Disponibles en version portable ou poste fixe avec transmetteur, ils peuvent intégrer des sorties analogiques ou numériques selon l’électronique associée. Des versions ATEX sont également disponibles pour les applications en zones explosives.

Demande de devis

Demande de location ou de démonstration

Débitmètre à moulinet pour mesure de vitesse et de débit

Le débitmètre à moulinet Höntzsch FA est conçu pour mesurer la vitesse d’écoulement et le débit volumique dans les gaz et les liquides.

Son principe repose sur une hélice, aussi appelée ailette ou moulinet, placée directement dans le fluide. La vitesse de rotation de cette hélice est proportionnelle à la vitesse d’écoulement. Cette rotation est détectée par un capteur de proximité, puis convertie en signal exploitable par une électronique Höntzsch.

Cette technologie est particulièrement adaptée lorsque la mesure doit rester fiable malgré des variations de densité, de pression, de température ou de composition du fluide. Elle permet des mesures en air, gaz, eau, liquides, gaz d’échappement, gaz agressifs ou applications haute température selon configuration

Avantages du débitmètre à moulinet Höntzsch FA

Solution adaptée aux mesures de vitesse et de débit dans des conditions industrielles variées
Technologie fiable pour les applications où la composition du gaz peut changer
Mesure peu influencée par les variations de densité, de pression ou de température du fluide
Faible perte de charge dans l’écoulement
Bonne réactivité aux variations de vitesse
Large choix de configurations pour s’adapter à l’installation : sonde plongeante, tube de mesure, version portable ou poste fixe
Possibilité d’intégration dans un système de mesure existant via transmetteur ou appareil d’évaluation Höntzsch
Versions disponibles pour environnements contraignants : haute température, fluides sous pression ou zones ATEX selon configuration
Chaque instrument de mesure est livré avec un certificat d'étalonnage.

Caractéristiques techniques principales

Principe de mesure : hélice / moulinet / ailettes
Paramètres mesurés mesurées : vitesse d’écoulement et débit volumique
Fluides : air, gaz, eau et liquides
Plage de mesure dans l’air / les gaz : 0,15 à 120 m/s selon configuration
Plage de mesure liquide : 0,03 à 10 m/s selon configuration
Température d’utilisation : jusqu’à +550 °C selon version
Détection du sens d’écoulement +/- : disponible selon version
Sondes plongeantes : diamètres 16, 25, 30 et 90 mm selon modèle
Utilisation des sondes plongeantes : tubes à partir de 40 mm de diamètre intérieur
Tubes de mesure FA Di : diamètre intérieur de 9,7 à 200 mm selon configuration
Tubes de mesure : versions jusqu’à 100 °C ou 240 °C selon configuration
Mesure de température intégrée : disponible selon modèle
Interfaces possibles : HART, Profibus, RS232 ou PROFIBUS PA selon électronique associée
Sorties possibles : 4-20 mA, 0-10 V, impulsions, valeurs-limites selon transmetteur
Versions ATEX : disponibles selon configuration
Matériaux et construction : versions résistantes à la corrosion selon application
Plage de mesure liquides, pression, incertitude et sorties exactes : à définir selon sonde, tube de mesure et électronique sélectionnés

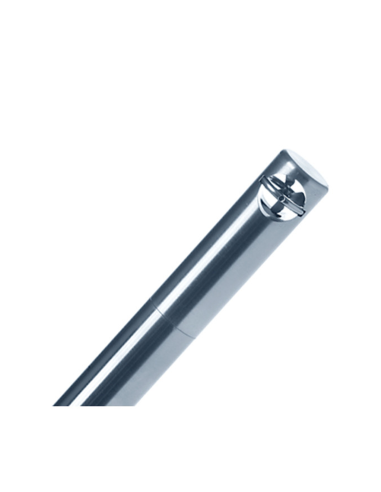

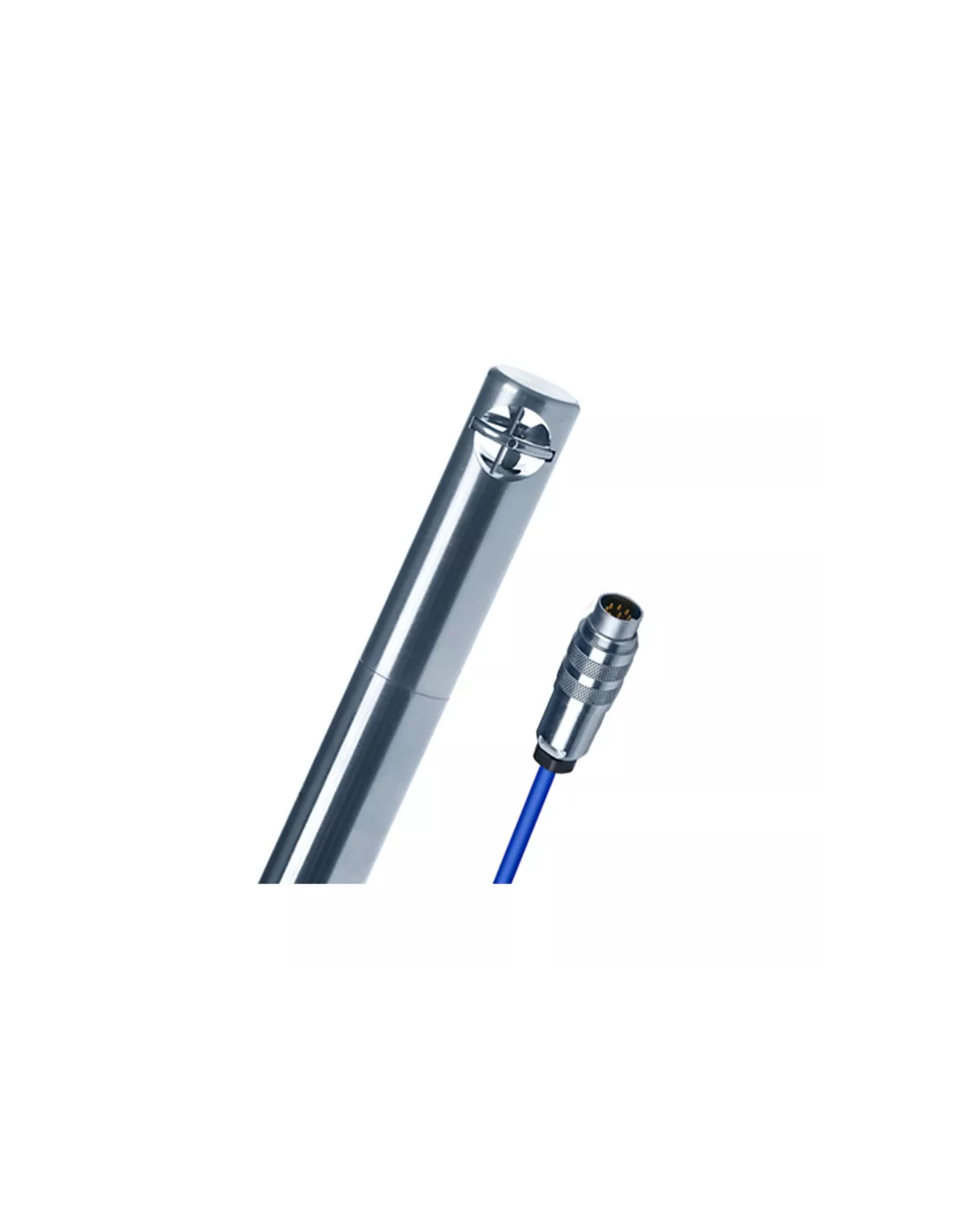

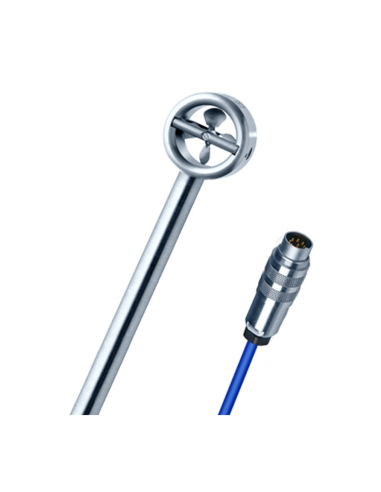

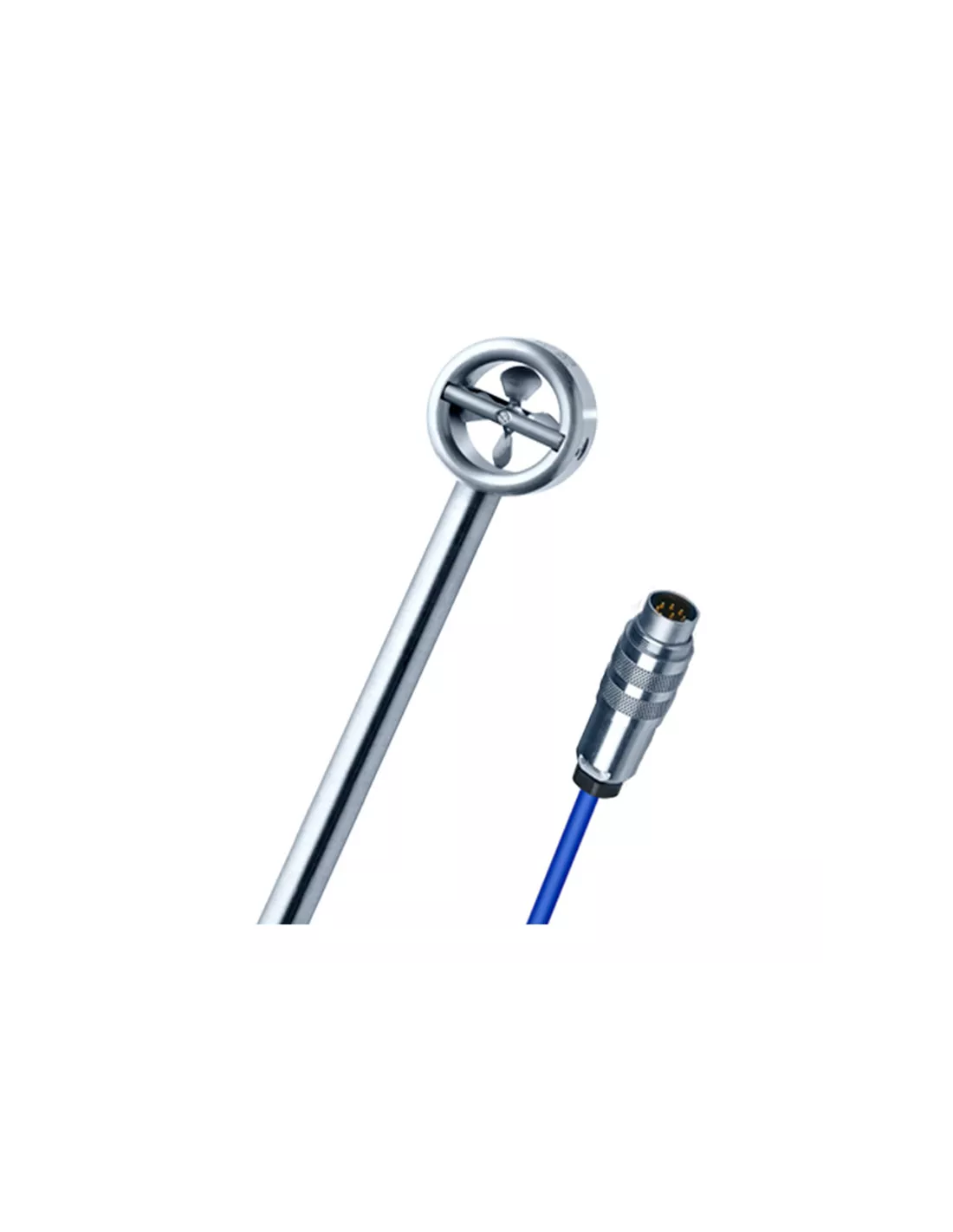

Sondes plongeantes FA

Les sondes plongeantes à moulinet Höntzsch FA sont utilisées pour les mesures fixes ou mobiles dans les conduites, gaines, canaux, réseaux ou écoulements libres. Elles conviennent à la mesure du débit de gaz, d’eau et de liquides, y compris pour certaines exigences ATEX selon configuration. Les sondes plongeantes peuvent être utilisées dans des tubes à partir de 40 mm de diamètre intérieur.

La gamme de sondes plongeantes FA comprend notamment :

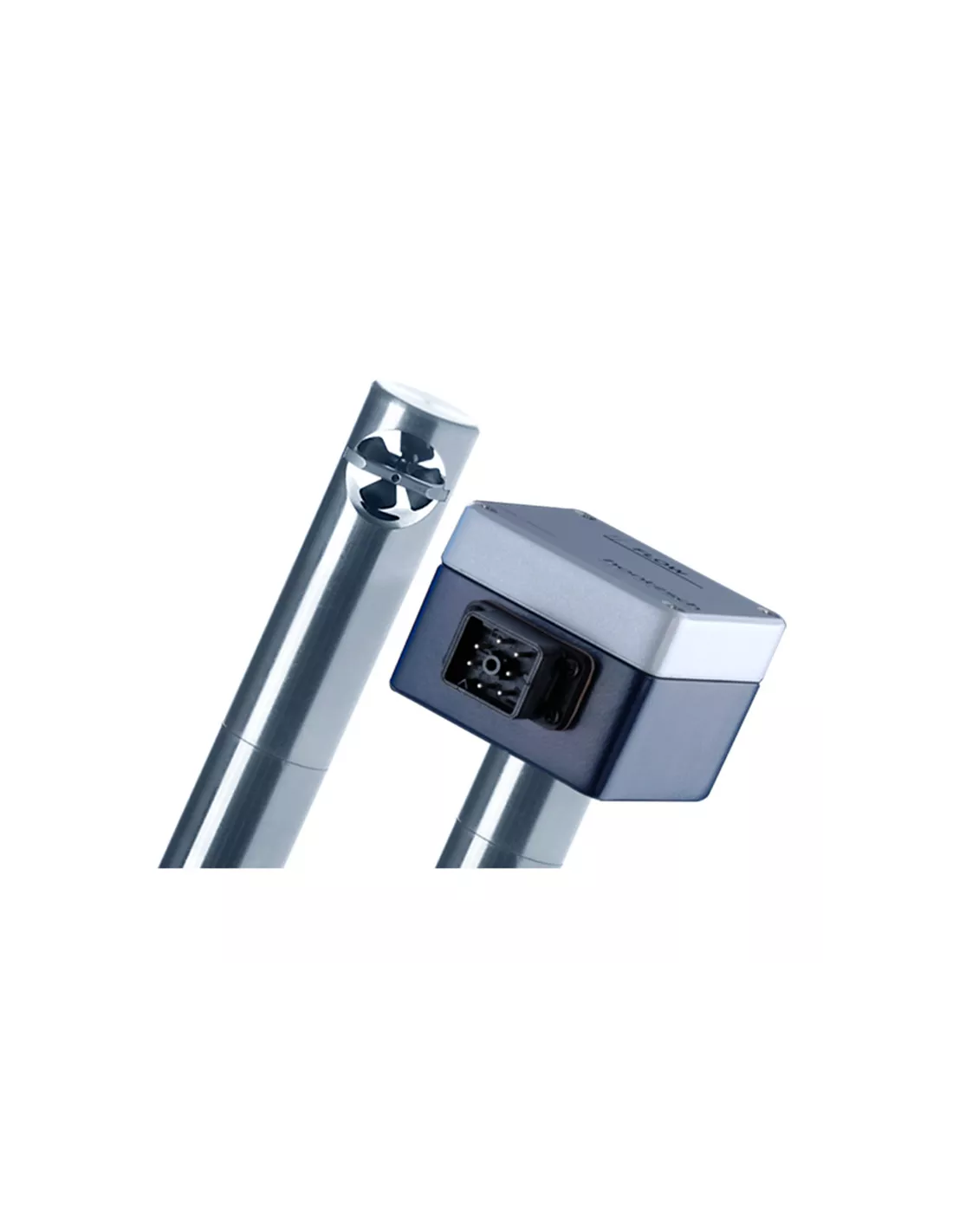

ZS25 ... ZG1 : sonde plongeante à moulinet de diamètre 25 mm + transmetteur déporté ou équipement portable

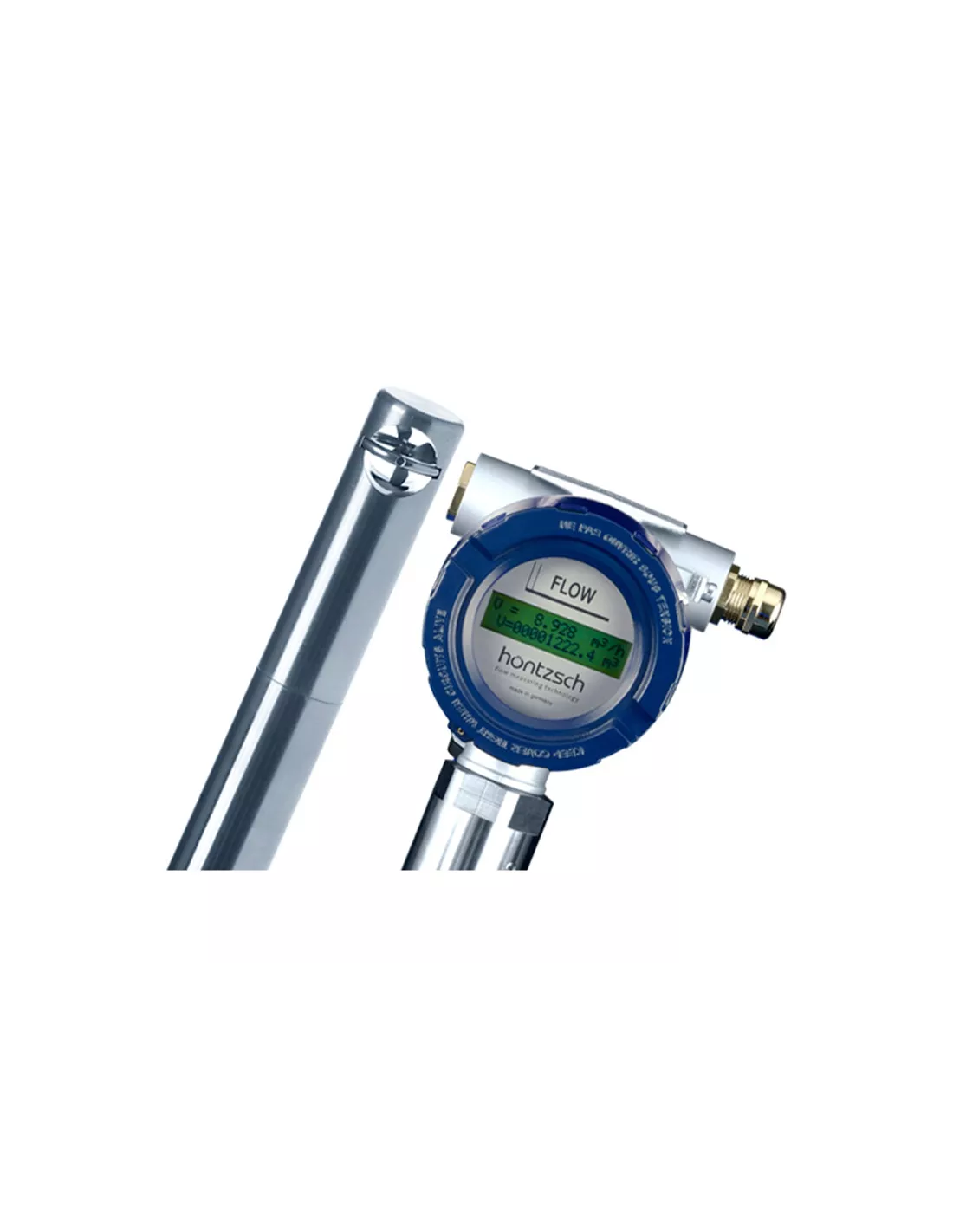

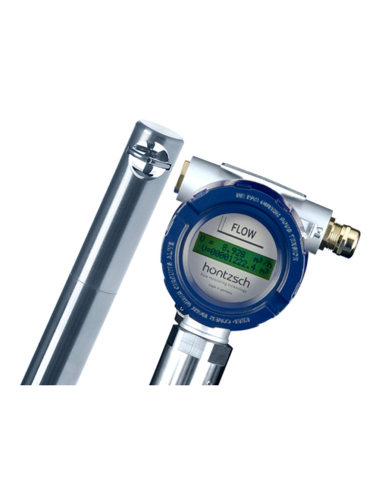

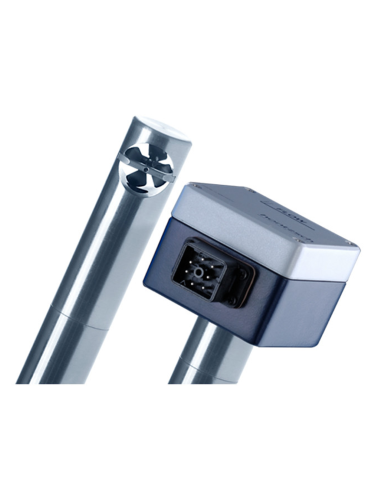

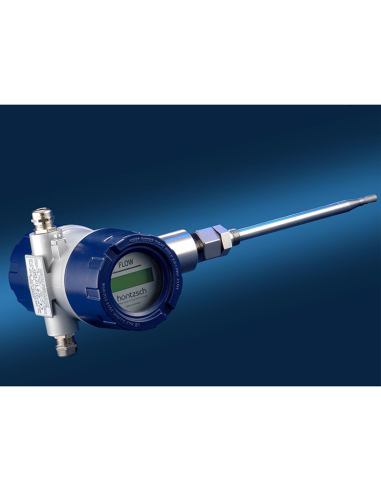

ZS25 ... ZG4 : sonde plongeante de diamètre 25 mm avec transmetteur intégré
ZS25/27 ... ZG2 : sonde plongeante de diamètre 25/27 mm pour utilisation à température élevée ou sous + pression transmetteur déporté ou équipement portable

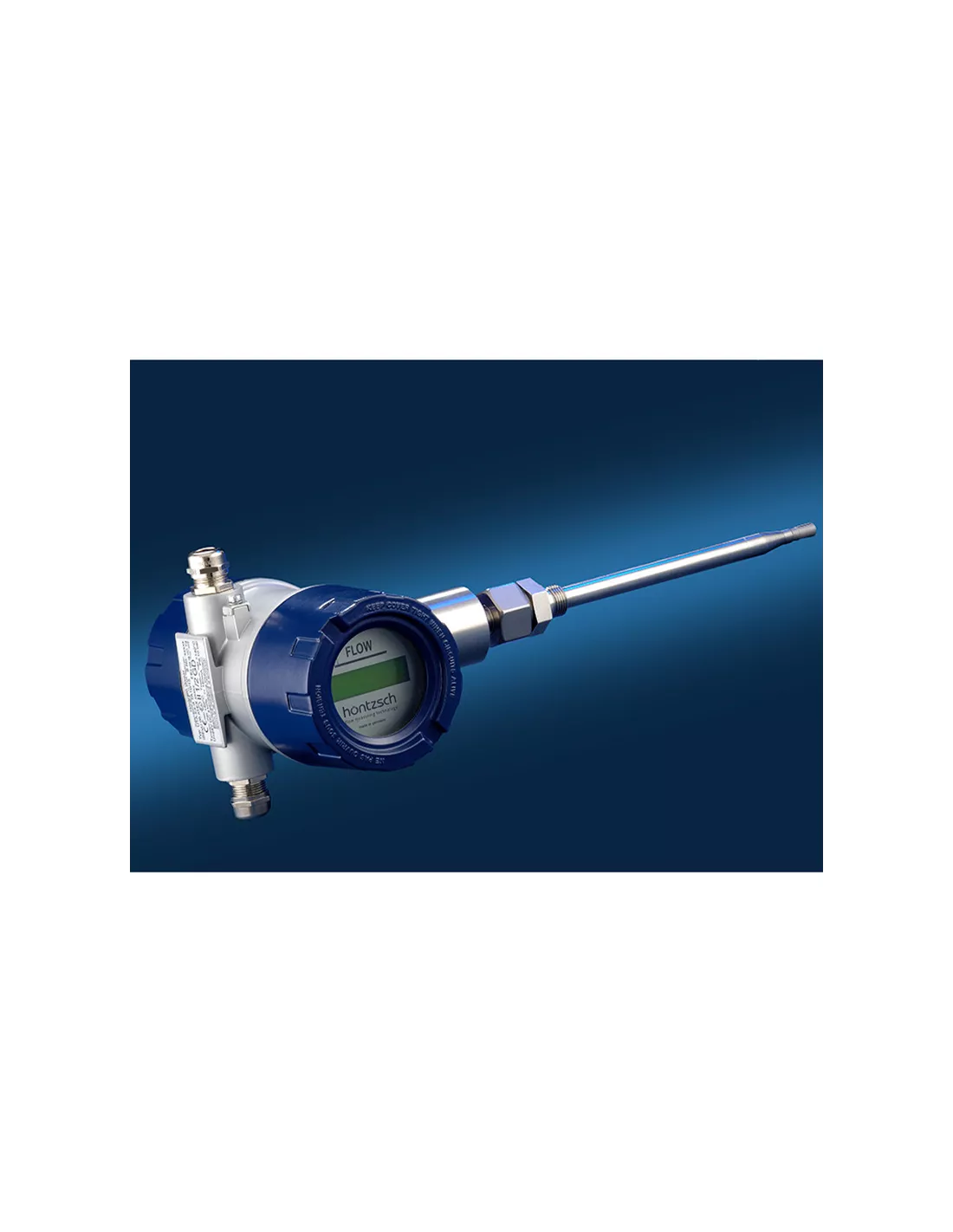

ZS25 ... ZG5 Ex-d / ATEX : sonde plongeante de diamètre 25 mm avec boîtier antidéflagrant
ZS30 ... ZG4 : sonde plongeante de diamètre 30 mm, adaptée aux faibles vitesses d’écoulement
ZS16 ... ZG1/ZG2 : sonde plongeante compacte de diamètre 16 mm + pression transmetteur déporté ou équipement portable
ZSR25 ... ZG1/ZG2 : sonde plongeante de diamètre 25 mm avec détection bidirectionnelle du sens d’écoulement + pression transmetteur déporté ou équipement portable
FT25 : sonde plongeante de diamètre 25 mm avec capteur de température intégré
TS/TSR ... ZG1 : sonde pour analyses aérodynamiques ;
TS 90/80 Makro ZG1 : sonde pour la mesure de très faibles vitesses d’air.

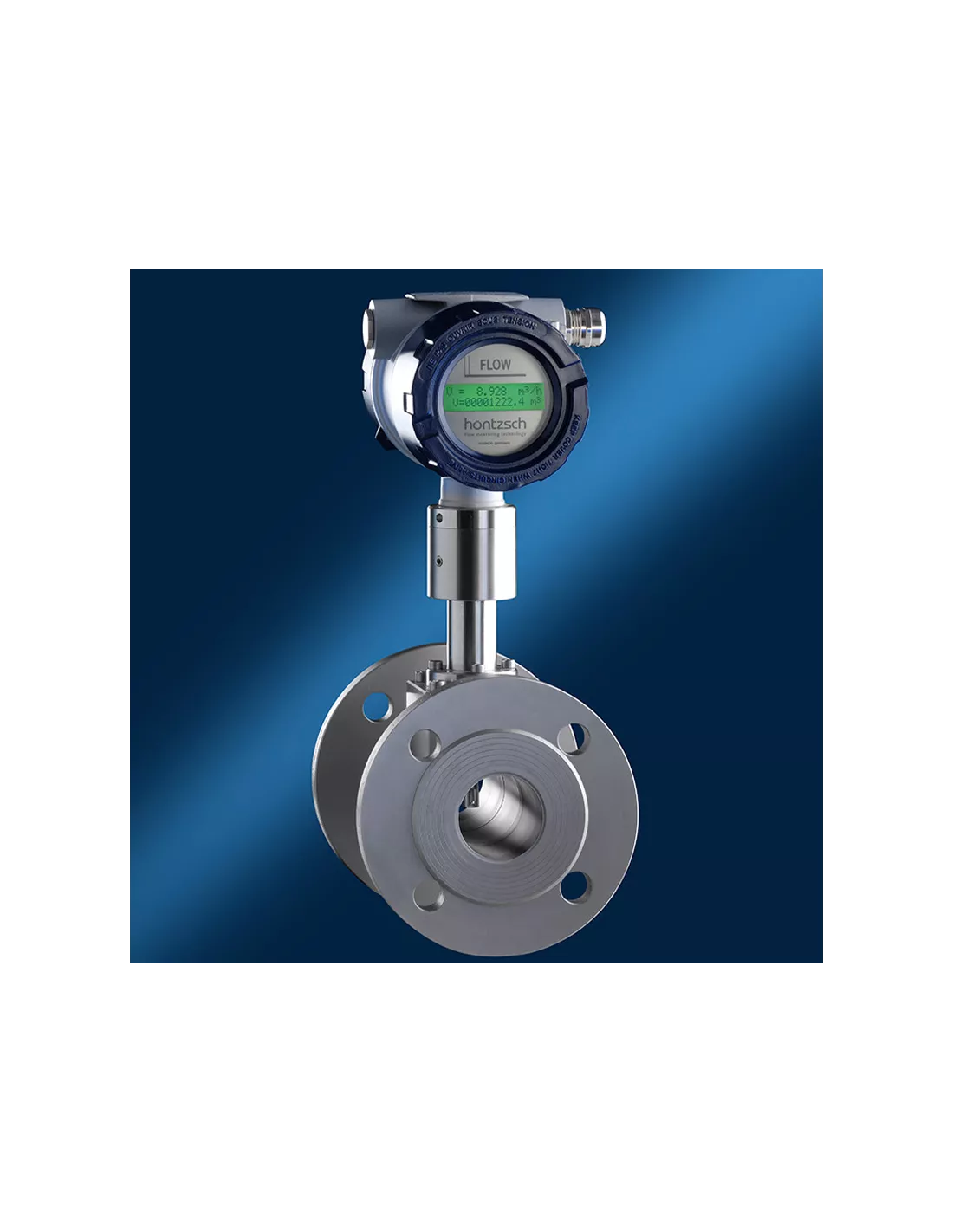

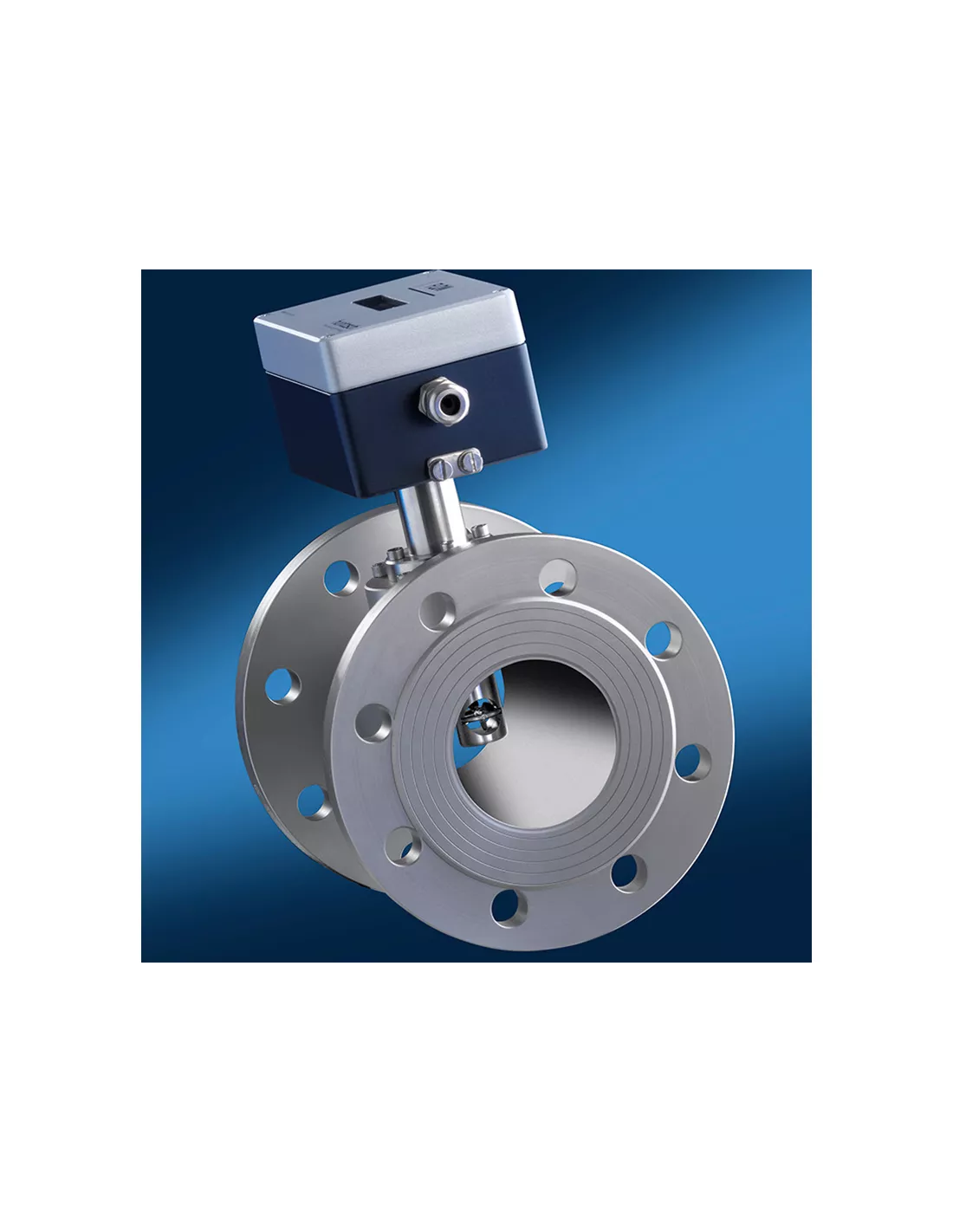

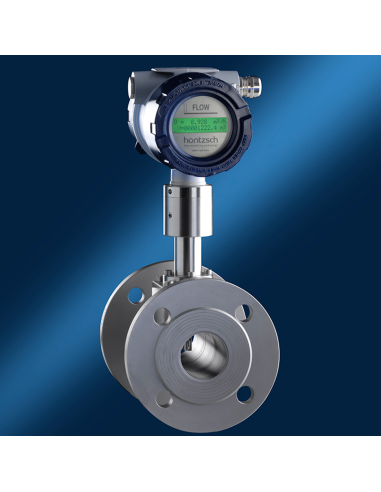

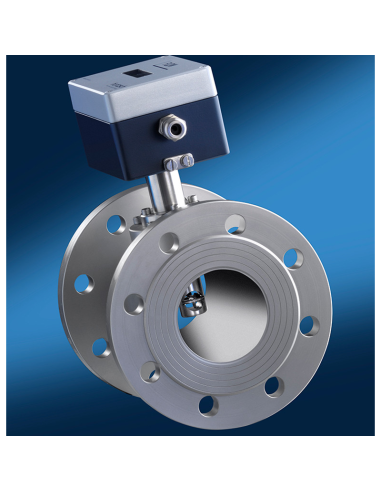

Tubes de mesure FA Di

Les tubes de mesure FA Di sont destinés aux installations fixes en ligne. Ils s’intègrent directement dans la conduite et sont particulièrement adaptés aux petits diamètres ou aux mesures de faibles débits de gaz.

Ils existent avec des diamètres intérieurs de 9,7 à 200 mm selon la gamme Höntzsch. Les tubes de mesure bénéficient d’un étalonnage volumétrique précis, d’une faible perte de charge et d’une gamme de mesure élevée.

La gamme comprend notamment des tubes de mesure en diamètre intérieur 9,7 mm ou 18,2 mm, avec versions jusqu’à 100 °C ou 240 °C selon configuration.

Appareils d’évaluation et transmetteurs compatibles

Les capteurs à moulinet FA et les tubes de mesure FA Di peuvent être associés à différents appareils d’évaluation Höntzsch selon le besoin : mesure fixe, mesure mobile, affichage local, sortie analogique, enregistrement ou communication vers un automate.

Pour les installations fixes, les transducteurs et unités d’évaluation permettent de transformer le signal de détection en sortie 4-20 mA ou 0-10 V. Selon le modèle, ils peuvent également fournir des impulsions de quantité, des valeurs-limites, le sens d’écoulement, une interface RS232 ou PROFIBUS PA.

Appareils fixes disponibles selon configuration :

Transducteur UFA sur rail DIN
Transducteur UFA en boîtier séparé
Transducteur UFAPA
Unité système µP-ASD
Unité système µP-ASD-R.

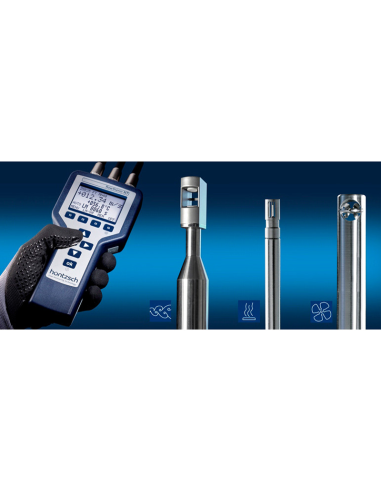

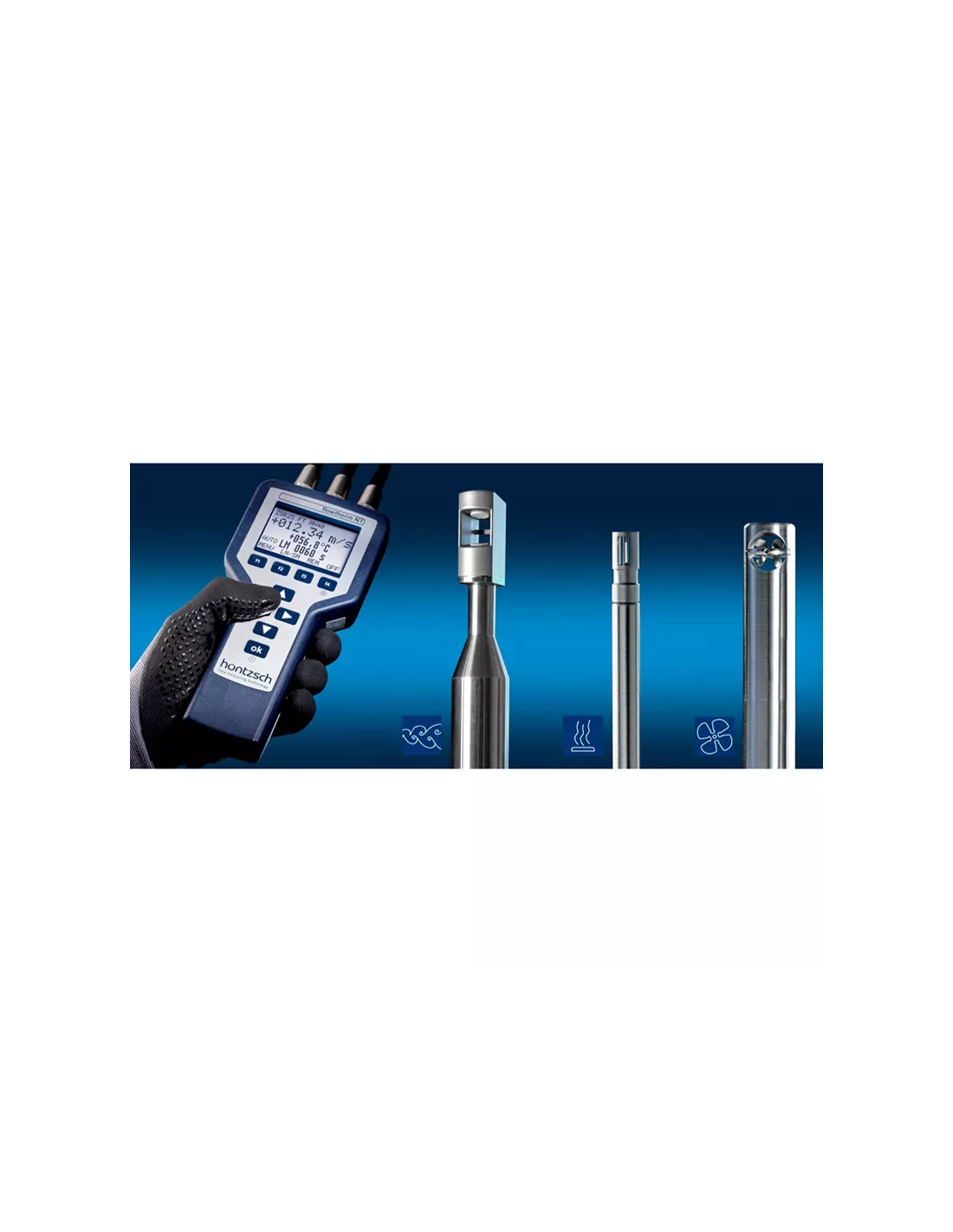

Pour les mesures mobiles, les capteurs peuvent être utilisés avec les appareils portatifs Flowtherm NT.2 ou Flowtherm Ex. Ces appareils permettent de mesurer et d’enregistrer le débit, la vitesse d’écoulement, la température, la pression et d’autres grandeurs selon les capteurs associés.

Exemples d'applications

Mesure de vitesse et de débit dans les conduites et gaines
Contrôle de débit d’air en ventilation et climatisation
Mesure dans les souffleries automobiles ou aéronautiques
Analyses aérodynamiques et bancs d’essai
Mesure et surveillance de flux laminaires
Applications pharmaceutiques, tunnels de stérilisation et salles blanches
Mesure de gaz d’échappement ou de gaz de process
Mesure de liquides, eau, eaux usées, canaux ouverts, ruisseaux ou cours d’eau
Mesure dans l’eau déminéralisée
Mesure bidirectionnelle avec détection du sens d’écoulement selon version
Applications haute température ou zones ATEX selon configuration

Pourquoi choisir un débitmètre à moulinet Höntzsch FA ?

Le débitmètre à moulinet Höntzsch FA est une solution adaptée aux applications où l’on recherche une mesure fiable de vitesse ou de débit volumique dans des conditions variées.

Grâce aux nombreuses configurations disponibles, il peut être utilisé en mesure fixe, en mesure portable, en conduite, en gaine, en tube de mesure, en écoulement libre ou en environnement ATEX. Il est particulièrement pertinent lorsque le fluide peut présenter des variations de température, de pression, de densité ou de composition.

TYPE DE MESURE: Helice / Moulinet / Turbine
TEMPERATURE DE FONCTIONNEMENT: -40°C à + 550°C
TENUE EN PRESSION: jusqu'à 10 Bars
SORTIE DISPONIBLE: 4-20mA, 0-10V, impulsion
ALIMENTATION: 24V ou 220V
VERSION ATEX: Oui
Mode de communication: RS 232
TYPE D'INSTRUMENT: Transmetteur, Portables
Communication / Sortie: 0-10V, 4-20mA , RS232
Affichage: Avec, Sans
FONCTIONNALITÉ: Vitesse, débit
PLAGE DE MESURE: Gaz : 0,15 à 120 m/s ; Liquide : 0,03 à 10 m/s
