Le deltawaveC Systec Controls est un débitmètre ultrason clamp-on conçu pour mesurer le débit de liquides conducteurs du son sans couper la conduite, sans contact avec le fluide et sans interrompre le process.

La gamme se décline en deux versions : deltawaveC-P, portable, pour les mesures ponctuelles, diagnostics et campagnes terrain ; et deltawaveC-F, fixe, pour les mesures permanentes et la surveillance continue d’une installation.

Grâce à ses capteurs externes montés sur la conduite, le deltawaveC permet de mesurer le débit volumique, le débit massique, la vitesse d’écoulement et, en option, la quantité de chaleur ou de froid.

Demande de devis

Demande de location ou de démonstration

Débitmètre ultrason clamp-on pour mesure non intrusive

Le deltawaveC Systec Controls est une gamme de débitmètres ultrason clamp-on destinée à mesurer le débit sur conduites fermées.

Les capteurs ultrasoniques se fixent à l’extérieur de la canalisation. La mesure s’effectue donc sans perçage, sans découpe de conduite, sans contact avec le fluide et sans arrêt du process.

Cette technologie permet de réaliser des mesures fiables tout en évitant les contraintes des débitmètres intrusifs : pas de perte de charge, pas de pièces en mouvement, pas de risque de fuite et pas de contamination du fluide.

La gamme deltawaveC est disponible en version portable ou fixe, selon que le besoin porte sur un contrôle ponctuel ou sur une mesure continue.

DeltawaveC-P – Version portable

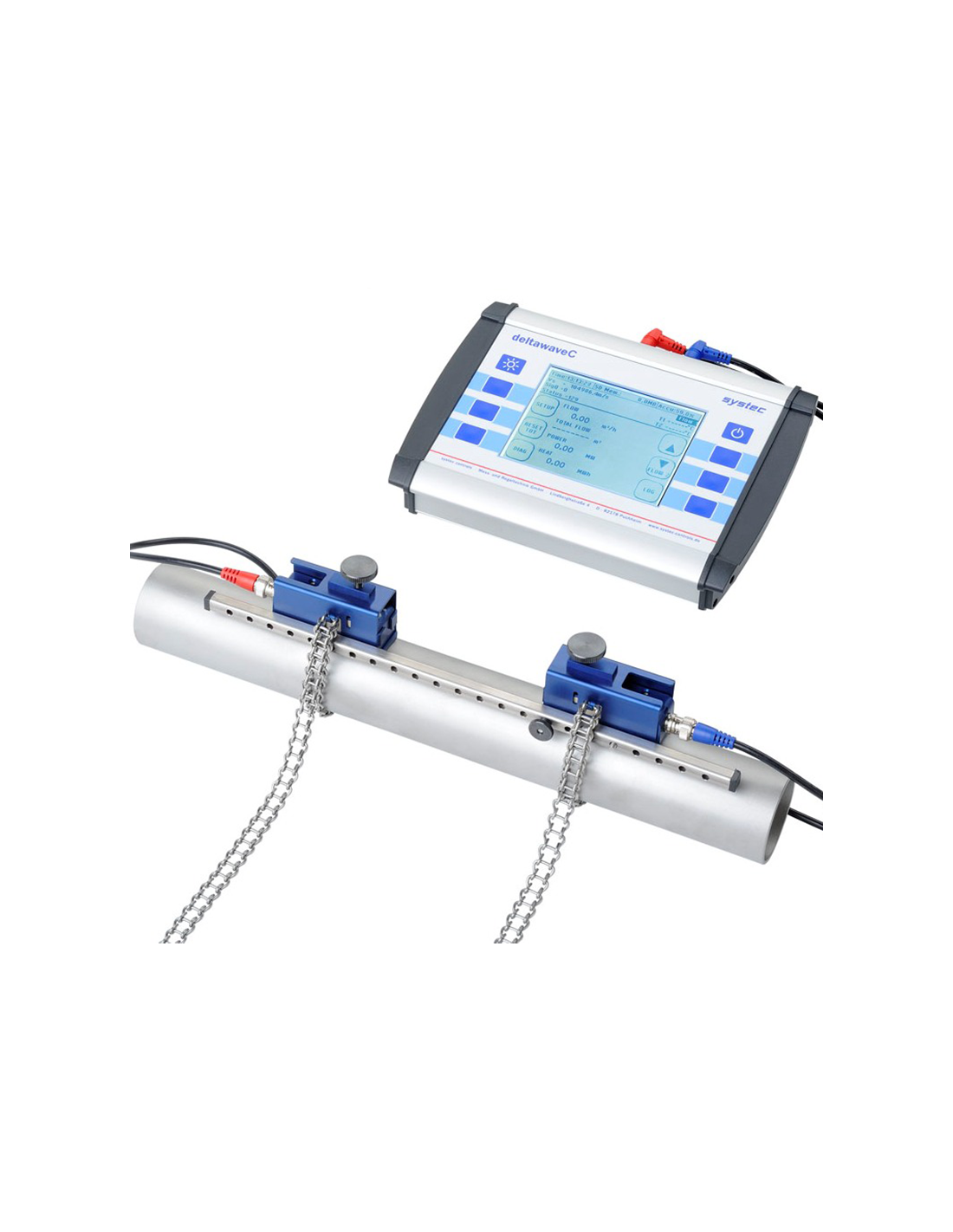

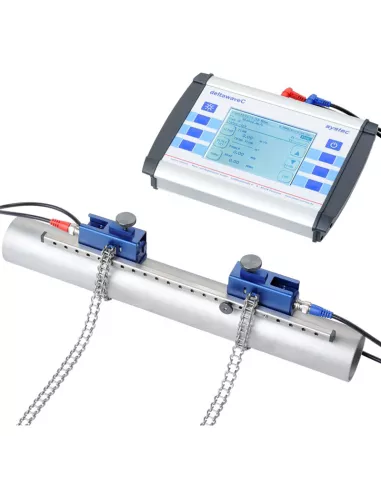

Le deltawaveC-P est la version portable de la gamme. Il est destiné aux interventions terrain, diagnostics, campagnes de mesure, contrôles temporaires et vérifications de débit sur site. Il est livré en mallette avec le transmetteur, les capteurs ultrasoniques et les accessoires nécessaires selon configuration.

Caractéristiques principales du deltawaveC-P :

Version portable pour mesures ponctuelles
Boîtier aluminium / PVC
Écran LCD 320 x 240 avec rétroéclairage
Mémoire Micro SD 4 Go
Autonomie d’environ 22 h
Sorties USB, 4-20 mA, impulsion et relais selon configuration
Entrées Pt100 en option pour mesure thermique
Poids : environ 1,5 kg
Dimensions : 265 x 190 x 70 mm
Température d’utilisation : -20 à +60 °C

DeltawaveC-P – Version fixe

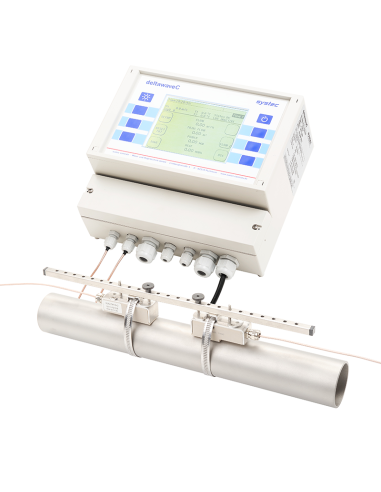

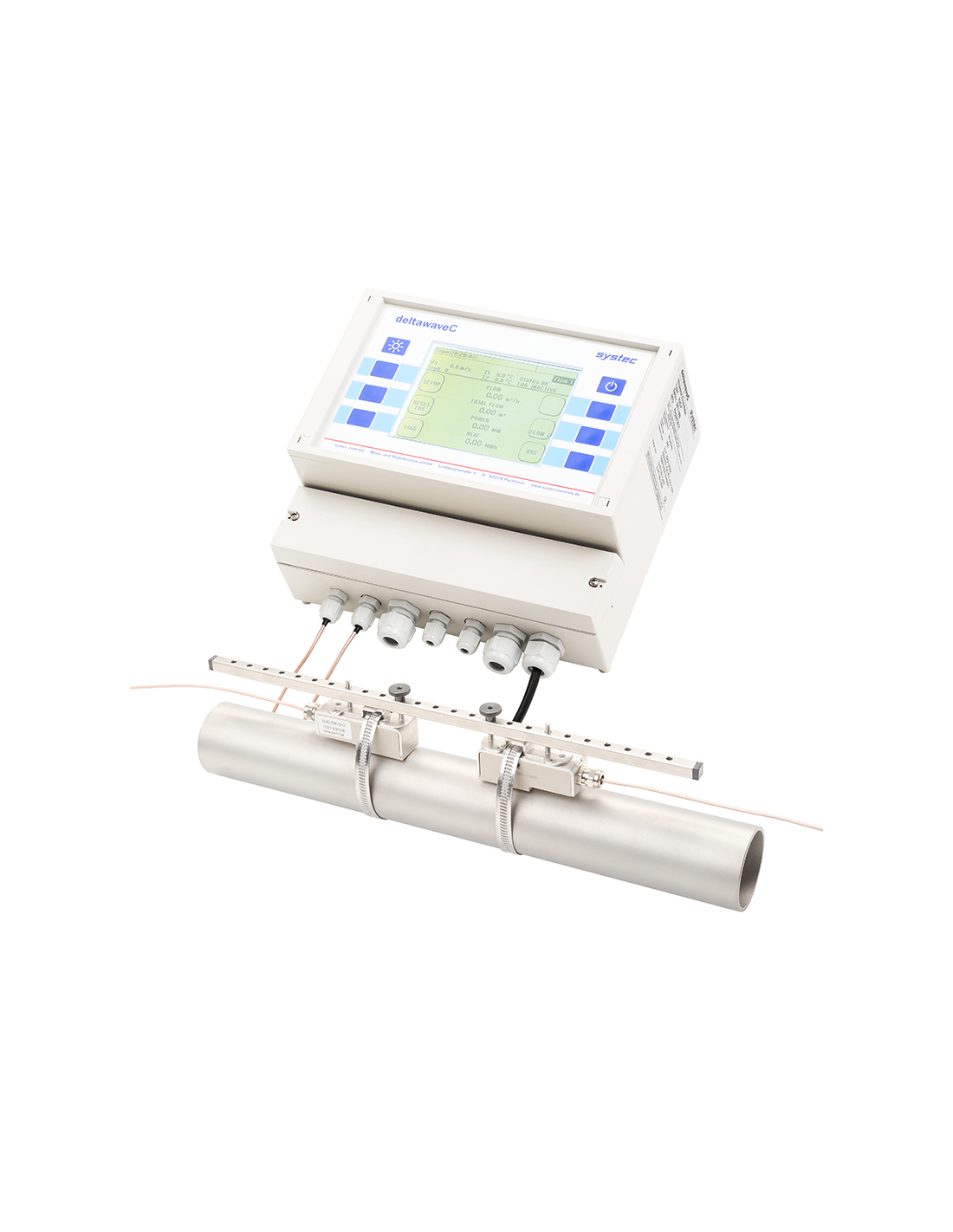

Le deltawaveC-F est la version fixe de la gamme. Il est conçu pour les installations permanentes nécessitant une mesure continue du débit. Il est adapté aux applications où les données doivent être intégrées à une supervision, un automate, un système de gestion technique ou un suivi énergétique.

Caractéristiques principales du deltawaveC-F :

Version fixe pour mesure permanente
Boîtier mural en acier inoxydable
Protection IP65
Écran LCD 320 x 240 avec rétroéclairage
Alimentation 90–264 VAC ou 18–36 VDC en option
Sorties 4-20 mA, impulsion, relais, USB selon configuration
Communication RS232 / RS485, Modbus RTU / ASCII, Modbus TCP ou M-Bus selon options
Entrées Pt100 et entrées 4-20 mA en option
Mémoire Micro SD 4 Go selon configuration
Version 2 voies disponible en option
Version Ex disponible selon configuration
Poids : environ 4,1 kg
Dimensions : 360 x 290 x 82 mm
Température d’utilisation : -20 à +60 °C

Principe de mesure

Le deltawaveC utilise la méthode ultrasonique par différence de temps de transit.

Deux capteurs ultrasoniques sont installés à l’extérieur de la conduite. Ils émettent et reçoivent alternativement des signaux ultrasonores dans le sens de l’écoulement et à contre-courant.

La différence entre les temps de transit permet de calculer la vitesse d’écoulement. À partir de cette vitesse et des caractéristiques de la conduite, l’appareil détermine le débit.

Cette méthode permet une mesure non intrusive, sans contact avec le fluide, tout en conservant une grande flexibilité d’installation.

Avantages du deltawaveC

Mesure clamp-on non intrusive
Installation sans perçage ni découpe de conduite
Aucun contact avec le fluide mesuré
Pas de perte de charge
Pas de pièces en mouvement
Pas d’interruption du process
Compatible avec de nombreux matériaux de conduites conducteurs du son
Large plage de diamètres de canalisation
Mesure de débit volumique, débit massique et vitesse d’écoulement
Option de mesure de quantité de chaleur ou de froid
Fonctions de diagnostic de signal intégrées
Versions portable et fixe selon l’application
Capteurs haute température disponibles selon configuration

Caractéristiques de mesure communes

Méthode de mesure : ultrason par différence de temps de transit
Type de montage : capteurs externes clamp-on
Fluides : liquides conducteurs du son
Diamètres de conduite : DN10 à DN6000
Matériaux compatibles : acier, plastiques et autres matériaux conducteurs du son
Vitesse d’écoulement : 0,01 à 30 m/s
Plage de mesure : -30 à +30 m/s
Température fluide standard : -40 à +150 °C selon capteurs
Température haute température : jusqu’à +380 °C avec capteurs spécifiques
Grandeurs mesurées : débit volumique, débit massique, vitesse d’écoulement, vitesse du son
Compteurs : volume, masse, quantité de chaleur en option
Modes de montage capteurs : Z, V ou W selon application
Diagnostics : vitesse du son, force du signal, SNR, qualité du signal, amplitude, énergie

Mesure de quantité de chaleur ou de froid

En option, le deltawaveC peut être utilisé pour mesurer une quantité de chaleur ou de froid.

Avec des sondes de température Pt100 installées sur le départ et le retour, l’appareil mesure la différence de température et la combine avec le débit mesuré. Il peut ainsi déterminer l’énergie thermique échangée sur un réseau.

Cette fonction est utile pour :

réseaux de chauffage ;
réseaux d’eau glacée ;
installations de climatisation ;
échangeurs thermiques ;
sous-stations ;
optimisation énergétique ;
suivi de performance d’un process.

Exemples d’applications

Contrôle de débit sur réseaux d’eau chaude, eau froide ou eau glacée
Diagnostic CVC, chauffage, refroidissement et climatisation
Mesure de débit sur circuits hydrauliques industriels
Vérification de pompes, échangeurs, filtres ou réseaux process
Mesure sur réseaux d’eau potable, eau industrielle ou eaux usées
Contrôle de consommation ou de distribution sur site
Mesure temporaire ou permanente sans arrêt de production
Vérification ou comparaison avec un débitmètre installé
Mesure de quantité de chaleur ou de froid avec sondes de température en option
Applications en industrie, énergie, traitement de l’eau, chimie, agroalimentaire ou bâtiment

SORTIE DISPONIBLE: 2 x 4-20mA, 1 x sortie impulsion, 1 x sortie relais, 1 sortie µUSB
CAPACITE MEMOIRE: 2GB - Format texte
ALIMENTATION: batterie rechargeable, secteur 220V
TYPE D'INSTRUMENT: Enregistreurs
Portables
Communication / Sortie: USB
Affichage: Avec
FONCTIONNALITÉ: Température
Vitesse, débit
