DS 500 – Enregistreur graphique fixe pour air comprimé et gaz

Name: DS 500 – Enregistreur graphique fixe pour air comprimé et gaz
Brand: CS INSTRUMENTS
SKU: DS500
Availability: InStock

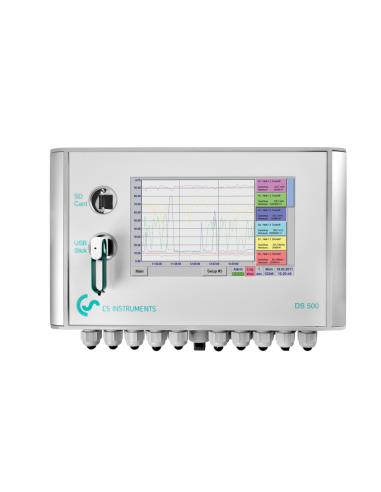

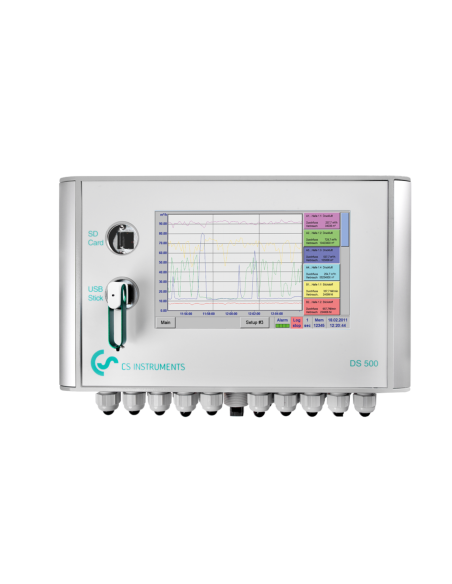

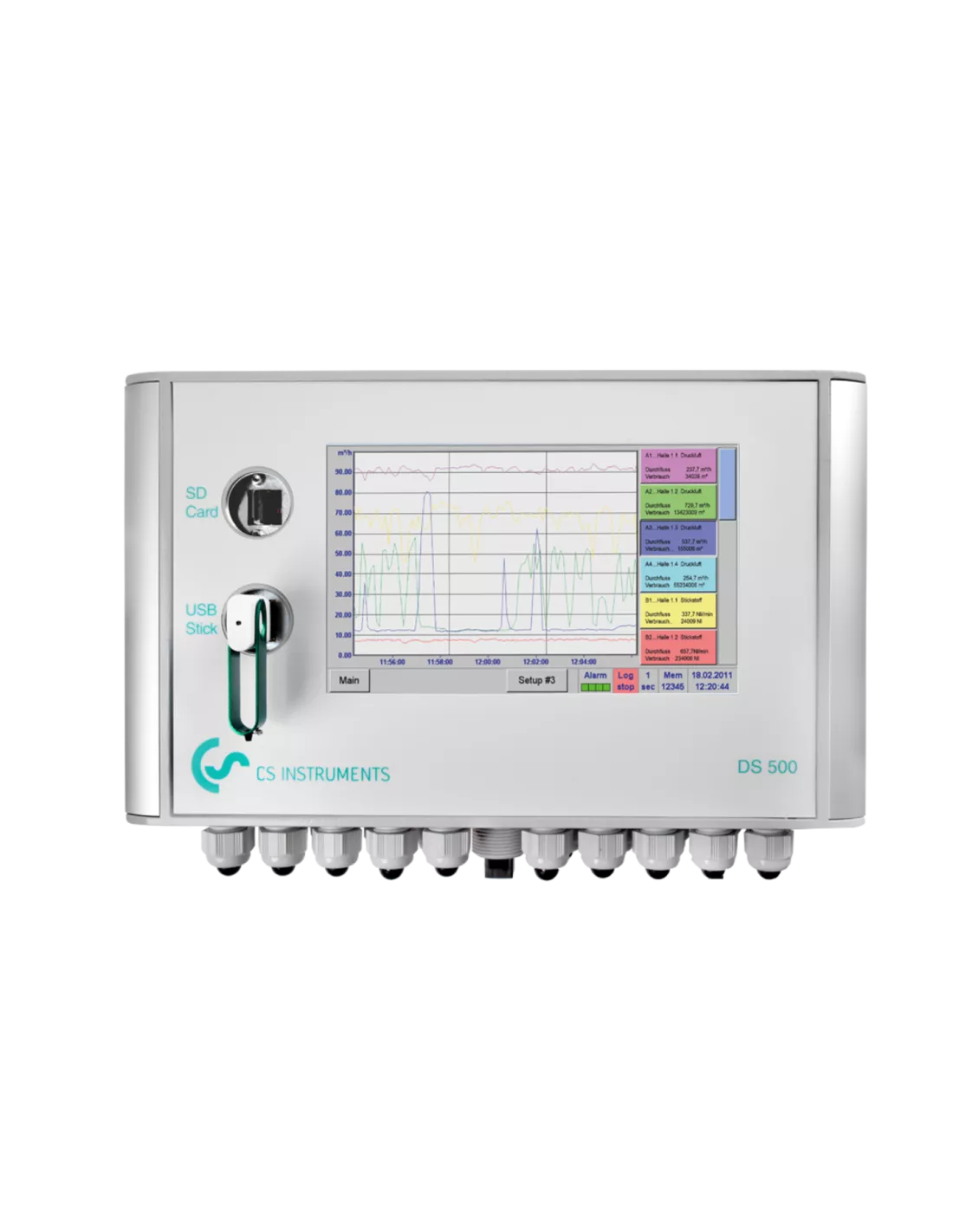

Le DS 500 CS Instruments est un enregistreur graphique fixe destiné à centraliser les mesures issues de capteurs raccordés sur une installation d’air comprimé, de gaz ou un process industriel.

Il ne mesure pas directement le débit, la pression, le point de rosée ou la température : ce sont les capteurs connectés qui réalisent les mesures. Le DS 500 récupère ces valeurs, les affiche sur un écran tactile couleur 7", les enregistre, permet de suivre les courbes dans le temps et de déclencher des alarmes en cas de dépassement de seuil.

Selon configuration, il peut recevoir des capteurs CS Instruments ou des capteurs tiers compatibles avec des signaux analogiques, impulsions, Pt100 / Pt1000 ou Modbus RTU.

Demande de devis

Centraliser les mesures d’une installation fixe

Le DS 500 CS Instruments est un enregistreur graphique intelligent destiné aux installations fixes. Il ne mesure pas directement : ce sont les capteurs raccordés qui réalisent les mesures. Le DS 500 récupère leurs données, les affiche, les enregistre et permet de les exploiter dans le temps.

Il peut être utilisé sur une installation d’air comprimé, de gaz ou sur un process industriel pour regrouper plusieurs paramètres sur un même écran : débit, consommation, pression, point de rosée, température, qualité d’air comprimé ou énergie selon les capteurs connectés.

Capteurs compatibles

Selon configuration, le DS 500 peut recevoir des capteurs CS Instruments ou des capteurs tiers compatibles. Il accepte notamment des signaux :

0/4–20 mA ;
0–1 V, 0–10 V ou 0–30 V ;
impulsions ;
Pt100 / Pt1000 ;
RS485 / Modbus RTU ;
capteurs numériques CS avec interface SDI.

Il peut ainsi être associé à des débitmètres, capteurs de point de rosée, capteurs de pression, sondes de température, compteurs de puissance ou capteurs qualité d’air comprimé.

Affichage, alarmes et exploitation des données

Le DS 500 dispose d’un écran tactile couleur 7" permettant de visualiser les valeurs instantanées, les courbes et les statistiques.

Les dépassements de seuil peuvent être affichés clairement et associés à des relais d’alarme programmables. Selon configuration, des fonctions de calcul et de totalisation permettent d’exploiter les mesures, par exemple pour suivre une consommation totale, une consommation par ligne ou un indicateur énergétique.

Les données peuvent être exportées ou exploitées via USB, Ethernet, RS485 Modbus RTU / TCP, serveur web en option et logiciels CS Basic ou CS Network selon les besoins.

Caractéristiques techniques

Type : enregistreur graphique fixe
Écran : tactile couleur TFT 7"
Entrées capteurs : 4, 8 ou 12 selon configuration
Capacité : jusqu’à 12 capteurs analogiques ou 40 capteurs numériques Modbus RTU
Signaux compatibles : 0/4–20 mA, 0–1 V, 0–10 V, 0–30 V, impulsion, Pt100, Pt1000, KTY, Modbus RTU
Interfaces : USB, Ethernet, RS485 Modbus RTU / TCP, SDI
Sorties : 4 relais d’alarme programmables
Carte mémoire : microSD 16 Go
Alimentation : 100 à 240 VAC, 50/60 Hz
Alimentation capteurs : 24 VDC, max. 130 mA par capteur
Boîtier : 280 x 170 x 90 mm
Indice de protection : IP65
Version encastrable : découpe 250 x 156 mm
Poids : environ 3,5 kg
Température de fonctionnement : 0 à +50 °C
Température de stockage : -20 à +70 °C

Options disponibles

Entrées capteurs supplémentaires
Serveur web intégré
Version pour montage en armoire électrique
Alimentation 24 VDC
Fonction de calcul mathématique
Fonction de totalisation pour signaux analogiques
Passerelle Profibus externe
Logiciels CS Basic ou CS Network

Les différentes versions du DS 500

La gamme DS 500 existe en plusieurs versions selon l’usage recherché :

Le DS 500 fixe est destiné à une surveillance permanente sur une installation d’air comprimé, de gaz ou un process industriel.
Le DS 500 Mobile est adapté aux audits terrain, aux contrôles ponctuels et aux mesures sur plusieurs points.
Le DS 500 PM Mobile est davantage orienté vers l’analyse de performance des compresseurs, avec un suivi de la consommation énergétique et du coût de production de l’air comprimé selon configuration.
