DATAEAGLE 3000 – Boîtier de communication PROFIBUS sans fil

Le DATAEAGLE 3000 de Schildknecht permet de remplacer une liaison câblée PROFIBUS DP par une communication radio industrielle fiable.

Il est particulièrement adapté aux équipements mobiles, aux ponts roulants, aux chaînes porte-câbles, aux systèmes rotatifs, aux ascenseurs, aux installations de traitement des eaux ou aux machines difficiles à câbler.

Disponible en différentes versions selon l’environnement, la portée et les besoins de sécurité, le DATAEAGLE 3000 permet de créer une communication PROFIBUS sans fil entre deux parties de l’installation.

Demande de devis


Une solution sans fil pour remplacer un câble PROFIBUS

Sur certaines installations industrielles, le câble PROFIBUS peut devenir une contrainte : mouvement permanent, usure mécanique, chaîne porte-câbles, collecteur tournant, accès difficile ou distance importante.

Le DATAEAGLE 3000 est conçu pour transmettre les données PROFIBUS DP par radio, sans modifier le fonctionnement global de l’installation. Il permet de relier une partie fixe et une partie mobile comme si elles étaient connectées par un câble PROFIBUS classique.

Cette solution est particulièrement intéressante lorsqu’un câble devient difficile à installer, coûteux à maintenir ou sensible aux contraintes mécaniques.

Le DATAEAGLE 3000 est une gamme dédiée à la transmission Wireless PROFIBUS, avec des versions adaptées aux installations en armoire, aux environnements industriels plus exigeants et aux applications nécessitant une portée plus importante.

Points forts

  • Remplace un câble PROFIBUS DP par une communication radio industrielle
  • Communication transparente avec l’automate
  • Alternative aux câbles soumis au mouvement, chaînes porte-câbles et collecteurs tournants
  • Solution adaptée aux équipements en mouvement et aux installations difficiles à câbler
  • Versions disponibles pour armoire électrique ou environnement industriel
  • Possibilité de versions compatibles PROFIsafe selon configuration
  • Réduction des contraintes mécaniques liées au câblage
  • Aide à améliorer la disponibilité des installations mobiles

Caractéristiques techniques principales

  • Transmission sans fil de données PROFIBUS DP
  • Compatibilité PROFIsafe selon version
  • Technologie radio selon modèle : Bluetooth 2,4 GHz ou 869 MHz
  • Portée selon configuration : jusqu’à 100 m en intérieur et 300 m en extérieur
  • Versions longue portée : jusqu’à 1 à 3 km selon environnement
  • Vitesse de transmission jusqu’à 1,5 Mbit/s selon version
  • Alimentation : 24 V DC
  • Indice de protection : IP20 ou IP65 selon boîtier
  • Température d’utilisation : -20 à +60 °C
  • Raccordement PROFIBUS : SUB-D ou M12 selon version
  • Montage sur rail DIN ou fixation par vis selon le boîtier

Les variantes DATAEAGLE 3000 se distinguent selon la portée, le nombre d’équipements à connecter, l’environnement d’installation et la compatibilité PROFIsafe.

Versions disponibles

Le DATAEAGLE 3000 existe en plusieurs versions afin de s’adapter à l’installation.

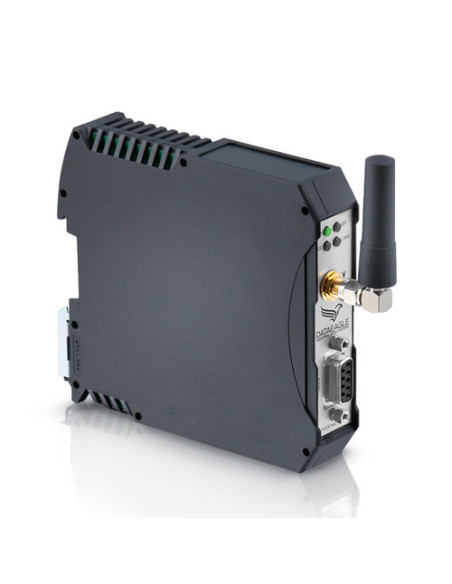

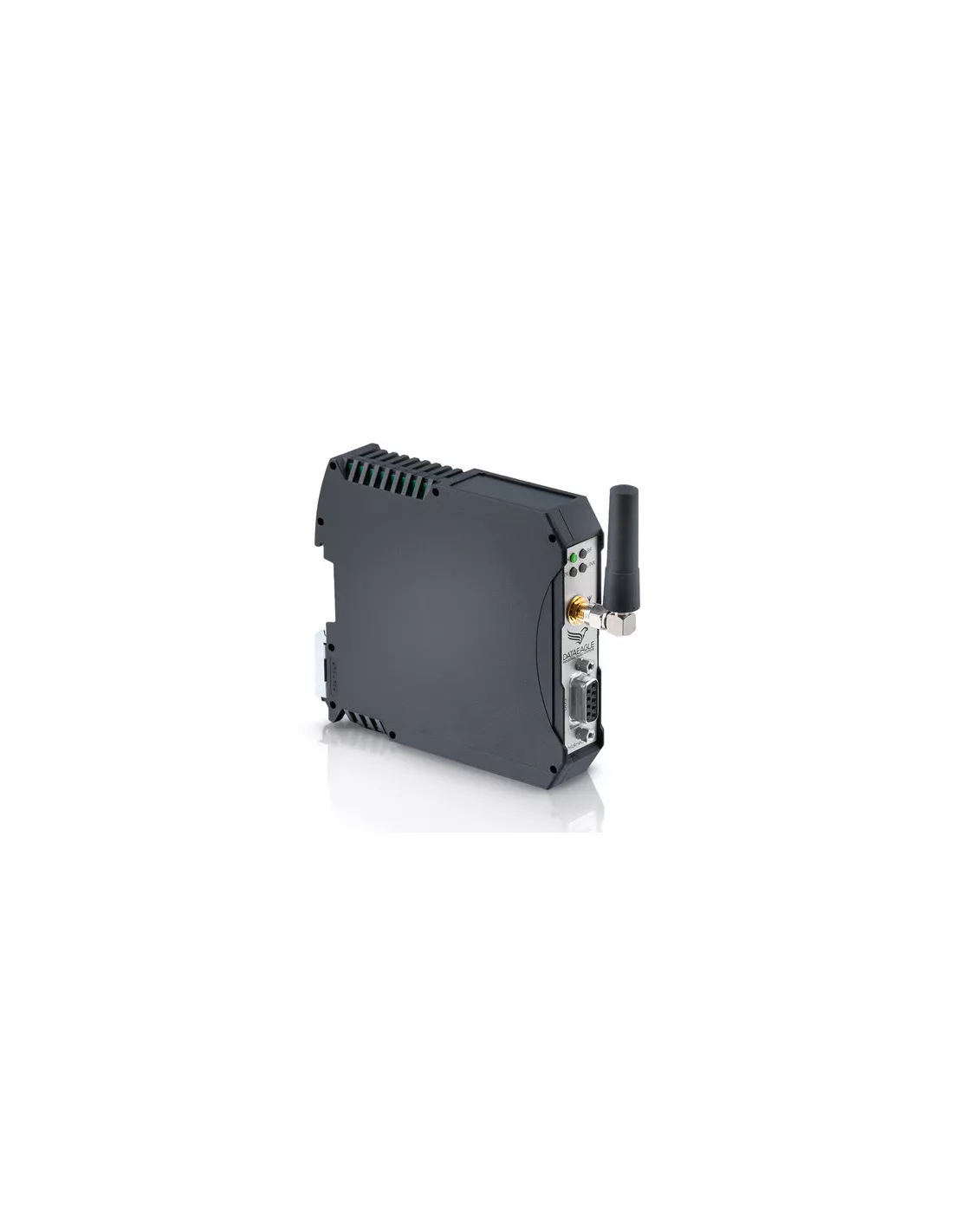

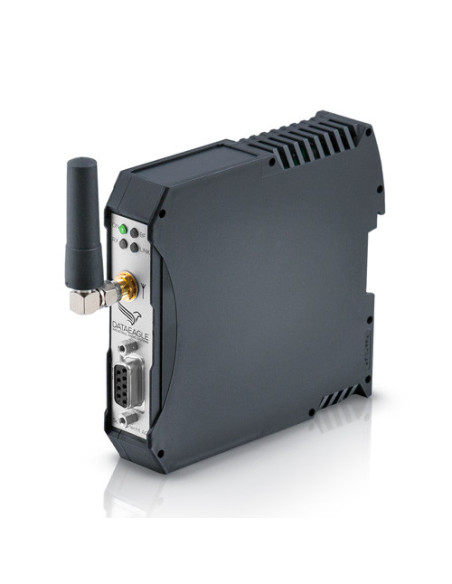

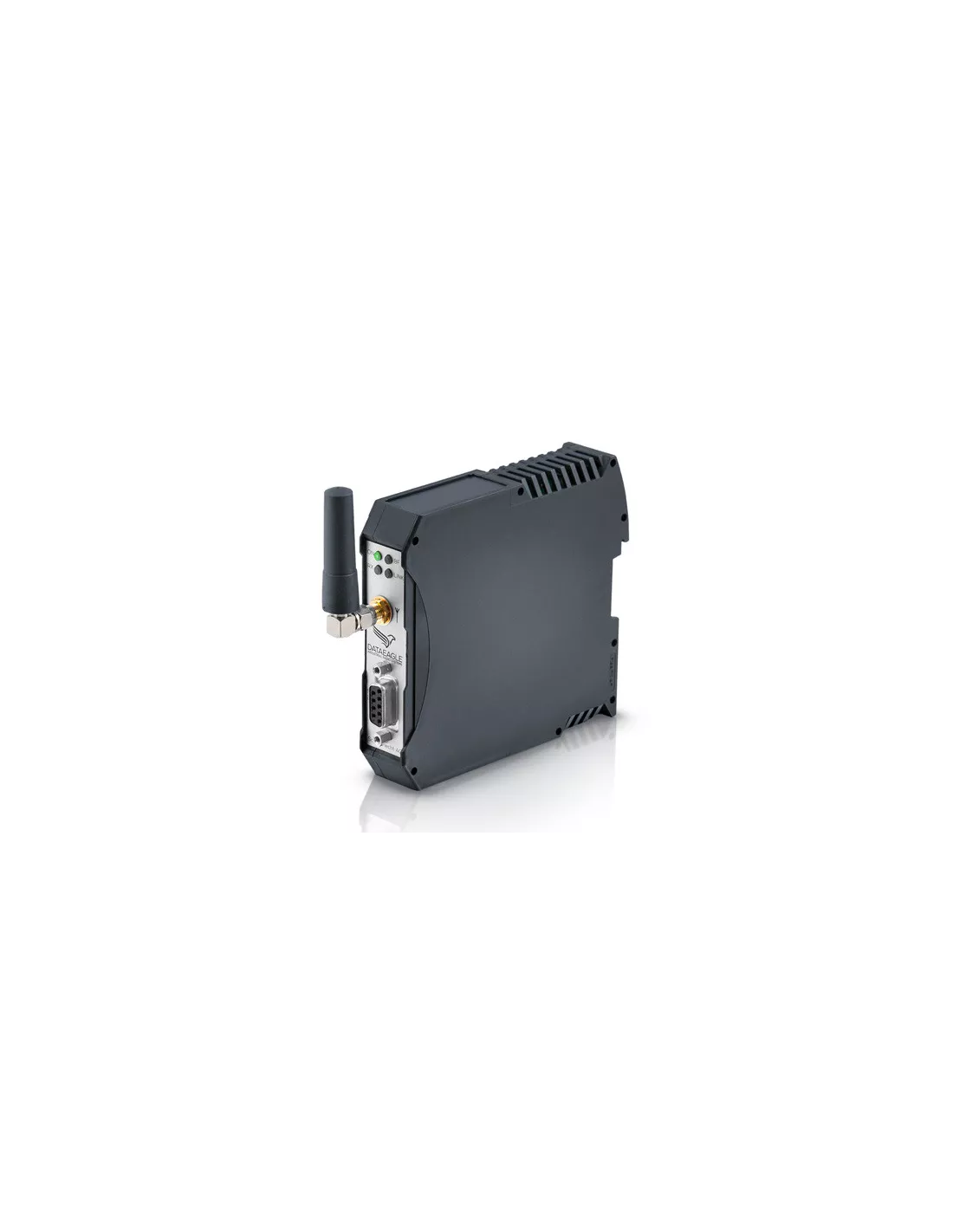

  • Version Compact : format compact pour intégration en armoire électrique. Cette version convient aux installations protégées, avec un encombrement réduit.

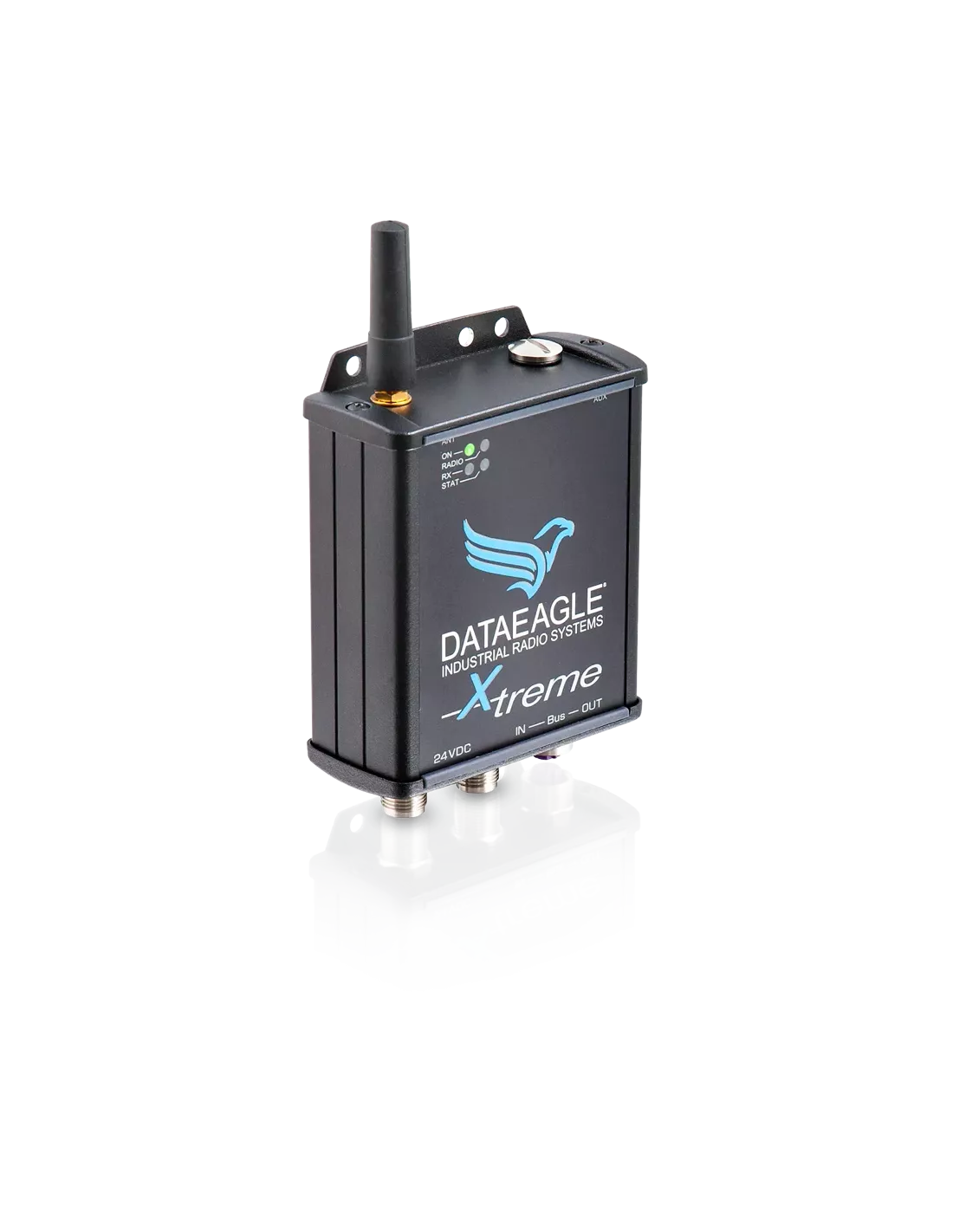

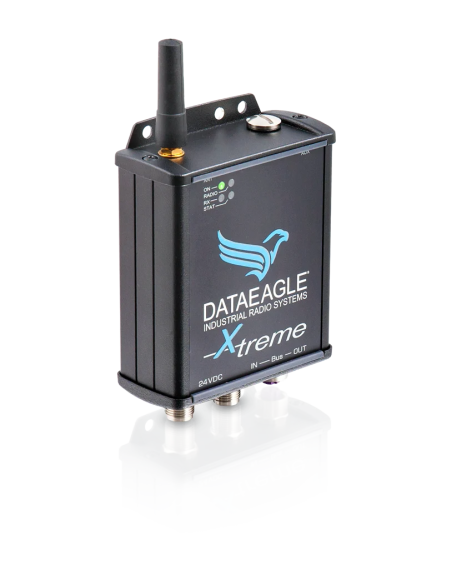

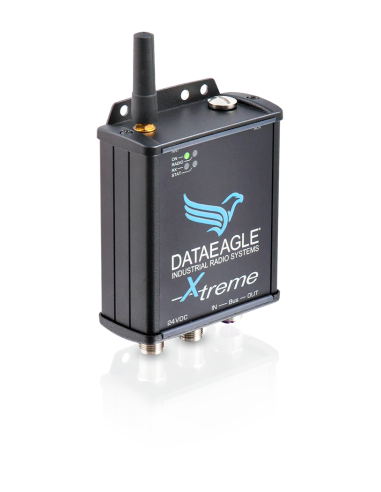

  • Version X-treme : boîtier robuste pour installation terrain ou environnement industriel plus exigeant. Cette version est adaptée lorsque le module doit être installé au plus près de la machine, en intérieur industriel ou en extérieur.

Selon le besoin, différentes configurations peuvent être proposées :

  • version avec ou sans PROFIsafe ;
  • version courte ou longue portée ;
  • version pour armoire ou terrain ;
  • nombre d’équipements PROFIBUS à connecter ;
  • environnement intérieur, extérieur ou sévère.

Exemples d'applications

  • Ponts roulants et systèmes de levage
  • Machines mobiles
  • Chaînes porte-câbles et câbles traînants
  • Collecteurs tournants
  • Convoyeurs, navettes et systèmes de manutention
  • Systèmes de stockage automatisés
  • Ascenseurs, monte-charges et installations de transport
  • Stations d’épuration et installations extérieures
  • Sidérurgie, industrie lourde, oil & gas
  • Équipements mobiles de scène et installations événementielles

Besoin d’aide pour choisir la bonne version ?

Le DATAEAGLE 3000 se choisit en fonction de votre application : distance, environnement, nombre d’équipements PROFIBUS, besoin PROFIsafe, type de boîtier et contraintes de mouvement.

TH-Industrie vous accompagne pour identifier la version la plus adaptée à votre installation et vous proposer une configuration cohérente avec votre besoin.
