DATAEAGLE 6000 – Boîtier de communication CAN sans fil

Name: DATAEAGLE 6000 – Boîtier de communication CAN sans fil
Brand: Schildknecht - DataEagle
SKU: DATAEAGLE6000
Availability: InStock

Le DATAEAGLE 6000 de Schildknecht permet de remplacer une communication câblée CAN par une communication radio industrielle fiable.

Il est particulièrement adapté aux machines mobiles, véhicules industriels, équipements de manutention, systèmes embarqués ou installations où un câble CAN devient difficile à installer, à maintenir ou à protéger contre l’usure.

Disponible en différentes versions selon l’environnement et la distance à couvrir, le DATAEAGLE 6000 permet de créer une communication CAN sans fil entre deux parties de l’installation, tout en conservant une intégration simple avec les équipements existants.

Demande de devis

Une solution sans fil pour les réseaux CAN industriels

Sur certaines machines ou installations industrielles, le bus CAN est utilisé pour faire communiquer des équipements, capteurs, actionneurs, modules de commande ou systèmes embarqués.

Mais lorsque l’équipement est en mouvement, le câblage CAN peut devenir une contrainte : usure mécanique, torsion, chaîne porte-câbles, collecteur tournant, distance importante ou passage de câble complexe.

Le DATAEAGLE 6000 est conçu pour transmettre les données CAN par radio. Il permet de relier deux parties d’une installation sans maintenir une liaison câblée permanente entre elles.

Cette solution est particulièrement intéressante pour les machines mobiles, les véhicules industriels, les équipements de manutention ou les installations où le câble CAN est exposé à des contraintes mécaniques.

La gamme DATAEAGLE 6000 est dédiée à la transmission Wireless CAN. Le catalogue Schildknecht indique que cette série a été développée pour la transmission transparente de données CAN, avec possibilité de configurer les identifiants CAN transmis par radio selon l’application.

Points forts

Remplace un câble CAN par une communication radio industrielle
Solution adaptée aux machines mobiles et équipements en mouvement
Alternative aux chaînes porte-câbles, câbles traînants et collecteurs tournants
Transmission transparente des données CAN
Intégration simple dans une architecture existante
Fonctionnement Plug & Play selon configuration
Versions disponibles pour armoire électrique ou environnement industriel
Possibilité de portée longue distance selon version
Réduction des contraintes mécaniques liées au câblage

Caractéristiques techniques principales

Transmission sans fil de données CAN
Interface CAN
Vitesse de transmission CAN jusqu’à 500 kbit/s selon version
Technologie radio selon modèle : Bluetooth 2,4 GHz ou 869 MHz
Portée selon configuration : jusqu’à 100 m en intérieur et 300 m en extérieur
Versions longue portée : jusqu’à 1 à 3 km selon environnement
Alimentation : 24 V DC
Indice de protection : IP20 ou IP65 selon boîtier
Température d’utilisation : -20 à +60 °C
Raccordement CAN : SUB-D ou M12 selon version
Installation en armoire électrique ou directement sur le terrain selon version

Versions disponibles

Le DATAEAGLE 6000 existe en plusieurs versions afin de s’adapter à l’environnement et à la distance à couvrir.

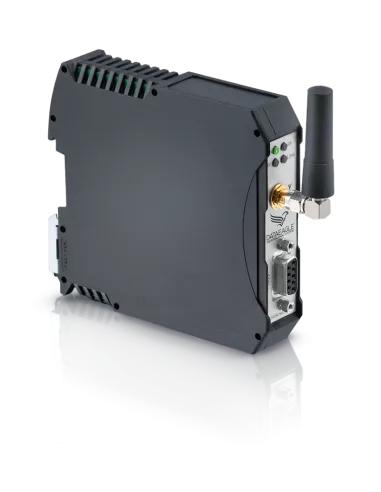

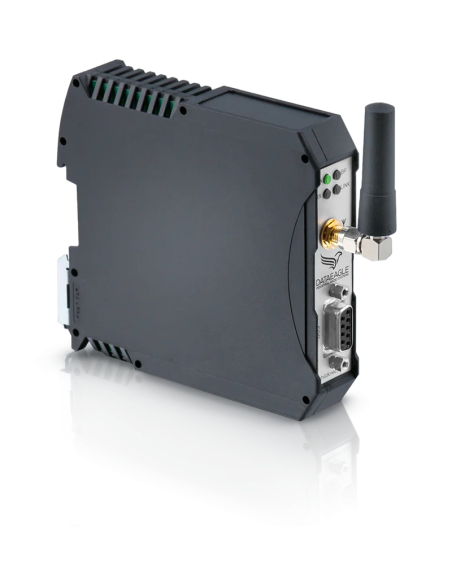

Version Compact : format compact pour intégration en armoire électrique. Cette version convient aux installations protégées, lorsque le module est installé dans un coffret ou une armoire.

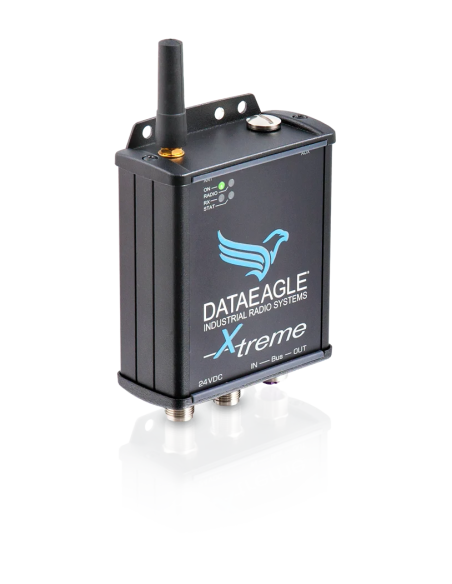

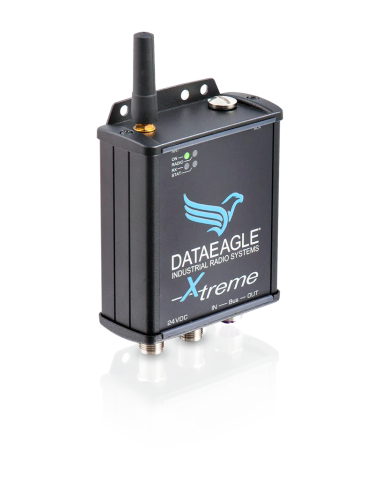

Version X-treme : boîtier robuste pour installation terrain ou environnement industriel plus exigeant. Cette version est adaptée lorsque le module doit être installé directement à proximité de la machine, en intérieur industriel ou en extérieur.

Selon votre installation, plusieurs configurations peuvent être proposées :

version courte ou longue portée ;
version pour armoire ou terrain ;
technologie radio adaptée à la distance ;
raccordement SUB-D ou M12 selon modèle ;
configuration selon les identifiants CAN à transmettre ;
environnement intérieur, extérieur ou sévère.

Le choix de la bonne version dépend donc de votre réseau CAN, de la distance à couvrir, de l’environnement d’installation et des contraintes de mouvement.

Exemples d'applications

Machines mobiles utilisant une communication CAN
Véhicules industriels et équipements embarqués
Systèmes de manutention automatisés
Chariots, navettes et équipements en mouvement
Ponts roulants et systèmes de levage avec interface CAN
Collecteurs tournants utilisés pour transmettre des données CAN
Chaînes porte-câbles ou câbles CAN soumis à l’usure
Équipements difficiles à raccorder par câble
Machines spéciales et systèmes de production automatisés
Installations où la communication CAN doit être maintenue entre une partie fixe et une partie mobile

Besoin d’aide pour choisir la bonne version ?

Le DATAEAGLE 6000 se choisit en fonction de votre application : type de réseau CAN, distance à couvrir, environnement, contraintes mécaniques, mode d’installation et équipements à connecter.

TH-Industrie vous accompagne pour identifier la version la plus adaptée à votre installation et vous proposer une configuration cohérente avec votre besoin.

Référence DATAEAGLE6000

Présentation Schildknecht - Gamme DATAEAGLE

Téléchargement (821.91KB)
