Capteurs de pression – Transmetteurs 4–20 mA pour postes fixes

Name: Capteurs de pression – Transmetteurs 4–20 mA pour postes fixes
Brand: CS INSTRUMENTS
SKU: 542
Availability: InStock

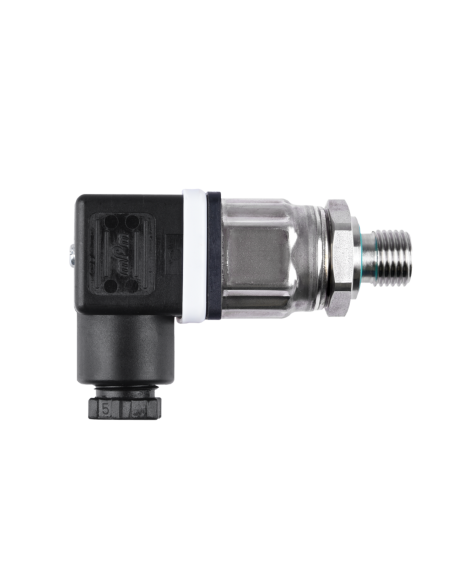

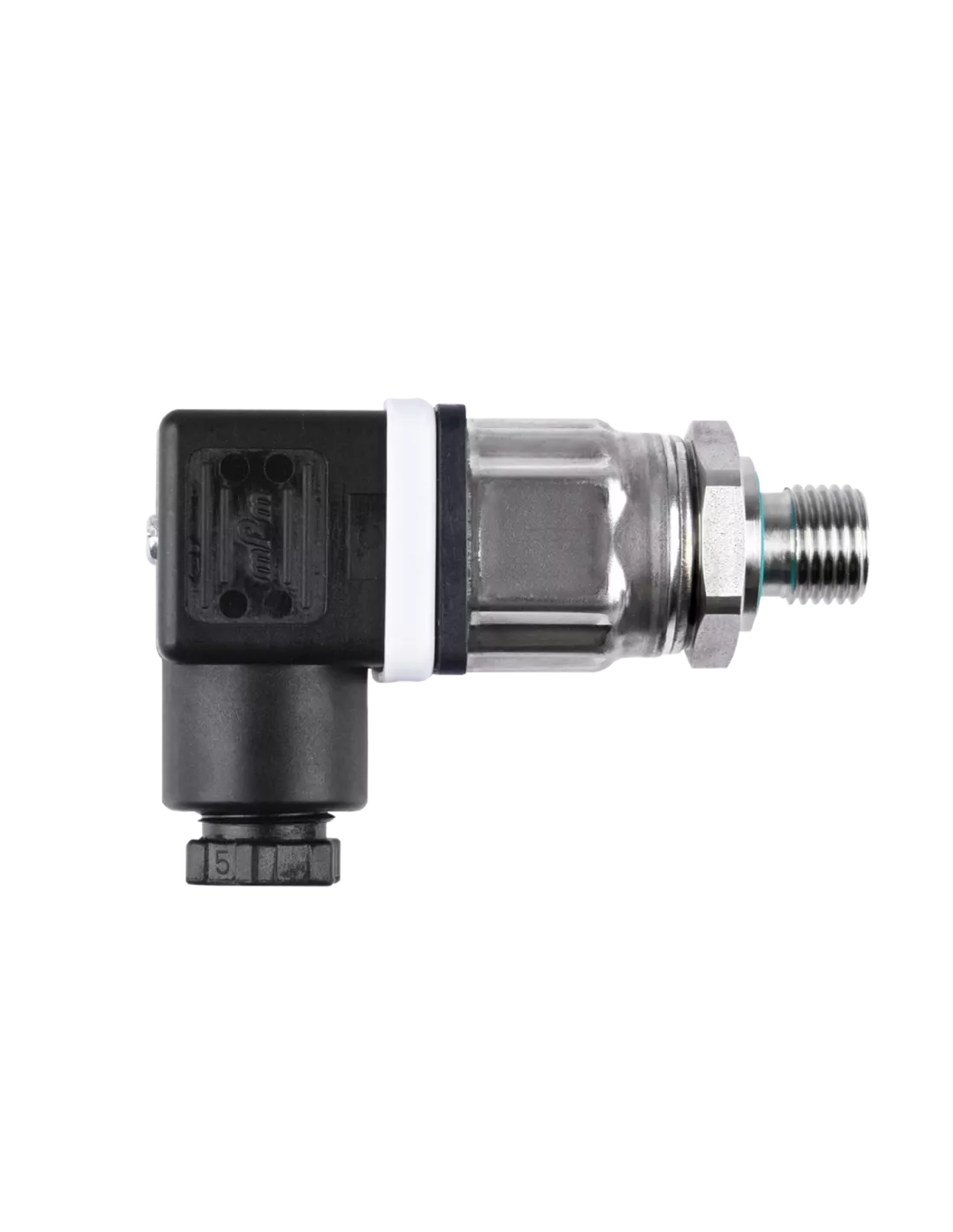

Les capteurs de pression CS Instruments permettent de mesurer la pression sur des installations industrielles, réseaux pneumatiques, systèmes hydrauliques, machines, pompes ou compresseurs.

Disponibles en plusieurs plages de mesure, de 0…1,6 bar absolu jusqu’à 0…400 bar, ils transmettent la mesure via une sortie analogique 4–20 mA deux fils.

Cette gamme permet de choisir le capteur adapté à la pression réelle de l’installation, que ce soit pour une mesure de pression relative, absolue ou vide / pression selon version.

Demande de devis

Capteurs de pression pour installations industrielles

Les capteurs de pression CS Instruments sont conçus pour mesurer la pression sur des installations industrielles fixes. Ils peuvent être utilisés dans différents environnements : air comprimé, pneumatique, hydraulique, pompes, compresseurs, machines ou systèmes de mesure et de commande.

La gamme comprend plusieurs plages de mesure afin d’adapter le capteur à la pression de l’installation. Les versions disponibles couvrent les besoins de mesure en pression relative, pression absolue ou vide / pression selon configuration.

Les différentes versions disponibles

CS 1.6 : pression absolue, plage 0…1,6 bar, limite de surpression 3,2 bar
CS 10 : pression relative, plage 0…10 bar, limite de surpression 32 bar
CS 16 : pression relative, plage 0…16 bar, limite de surpression 32 bar
CS 40 : pression relative, plage 0…40 bar, limite de surpression 80 bar
CS 100 : pression relative, plage 0…100 bar, limite de surpression 200 bar
CS 250 : pression relative, plage 0…250 bar, limite de surpression 500 bar
CS 400 : pression relative, plage 0…400 bar, limite de surpression 800 bar
CS -1…+15 : vide / pression, plage -1…+15 bar, limite de surpression 32 bar

Choisir le bon capteur de pression

Le choix du capteur dépend principalement de la pression maximale à mesurer, du type de pression recherché et du niveau de précision attendu.

Pour un réseau d’air comprimé standard, les plages 0…10 bar ou 0…16 bar sont généralement les plus adaptées. Pour des applications hydrauliques, machines ou circuits haute pression, les plages 0…40 bar, 0…100 bar, 0…250 bar ou 0…400 bar peuvent être plus pertinentes.

Pour les mesures de faible pression absolue, la version 0…1,6 bar absolu peut être utilisée. Pour une application nécessitant une mesure de vide et de pression, la version -1…+15 bar est disponible.

Caractéristiques techniques

Type : capteur / transmetteur de pression
Signal de sortie : 4–20 mA, 2 fils
Alimentation électrique : 8–30 VDC
Paramètre mesuré : pression en bar
Types de pression disponibles : relative, absolue, vide selon version
Pièces mouillées : acier inoxydable 316L
Boîtier : acier inoxydable 316L
Raccord process : G 1/4A selon DIN 3852-E
Étanchéité : NBR
Température admissible : 0 à +80 °C
Connexion électrique : connecteur coudé DIN EN 175301-803 A
Indice de protection : IP65
Incertitude de mesure à température ambiante : ≤ ±1 % d’écart, ou ≤ ±0,5 % selon version
Non-linéarité : 0,5 BFSL
Poids : environ 80 g
Couple de montage maximal : 50 Nm

Avantages des capteurs de pression CS

Une gamme unique pour couvrir plusieurs niveaux de pression
Choix possible entre pression relative, pression absolue ou vide / pression
Signal 4–20 mA facilement exploitable par un automate, afficheur ou enregistreur
Format compact adapté aux installations fixes
Construction en acier inoxydable pour les parties en contact avec le fluide
Plusieurs niveaux de précision disponibles selon la version
Solution simple pour intégrer une mesure de pression dans un système industriel

Applications principales

Mesure de pression sur réseaux d’air comprimé
Surveillance de pression sur installations pneumatiques
Contrôle de pression sur systèmes hydrauliques
Suivi de pression sur pompes et compresseurs
Intégration sur machines industrielles
Technologie de mesure et de commande
Transmission d’un signal pression vers un automate, afficheur ou enregistreur
Mesure de pression relative, absolue ou vide selon version

Pourquoi choisir les capteurs de pression CS Instruments ?

Les capteurs de pression CS Instruments conviennent aux installations qui nécessitent une mesure de pression fiable, simple à intégrer et compatible avec les systèmes industriels courants.

Leur sortie 4–20 mA permet une transmission directe vers un automate, un afficheur, un enregistreur ou un système de supervision. Grâce aux différentes plages disponibles, la gamme peut répondre à des besoins variés, depuis les faibles pressions jusqu’aux applications haute pression.

Fiche technique - Capteurs de pression CS Instruments

Téléchargement (622.49KB)
