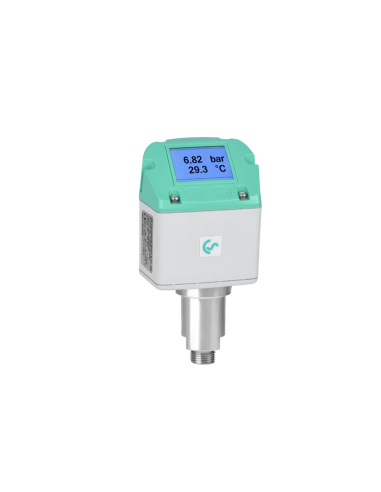

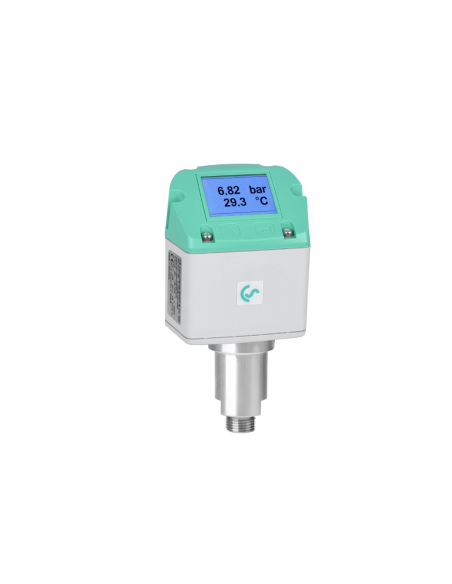

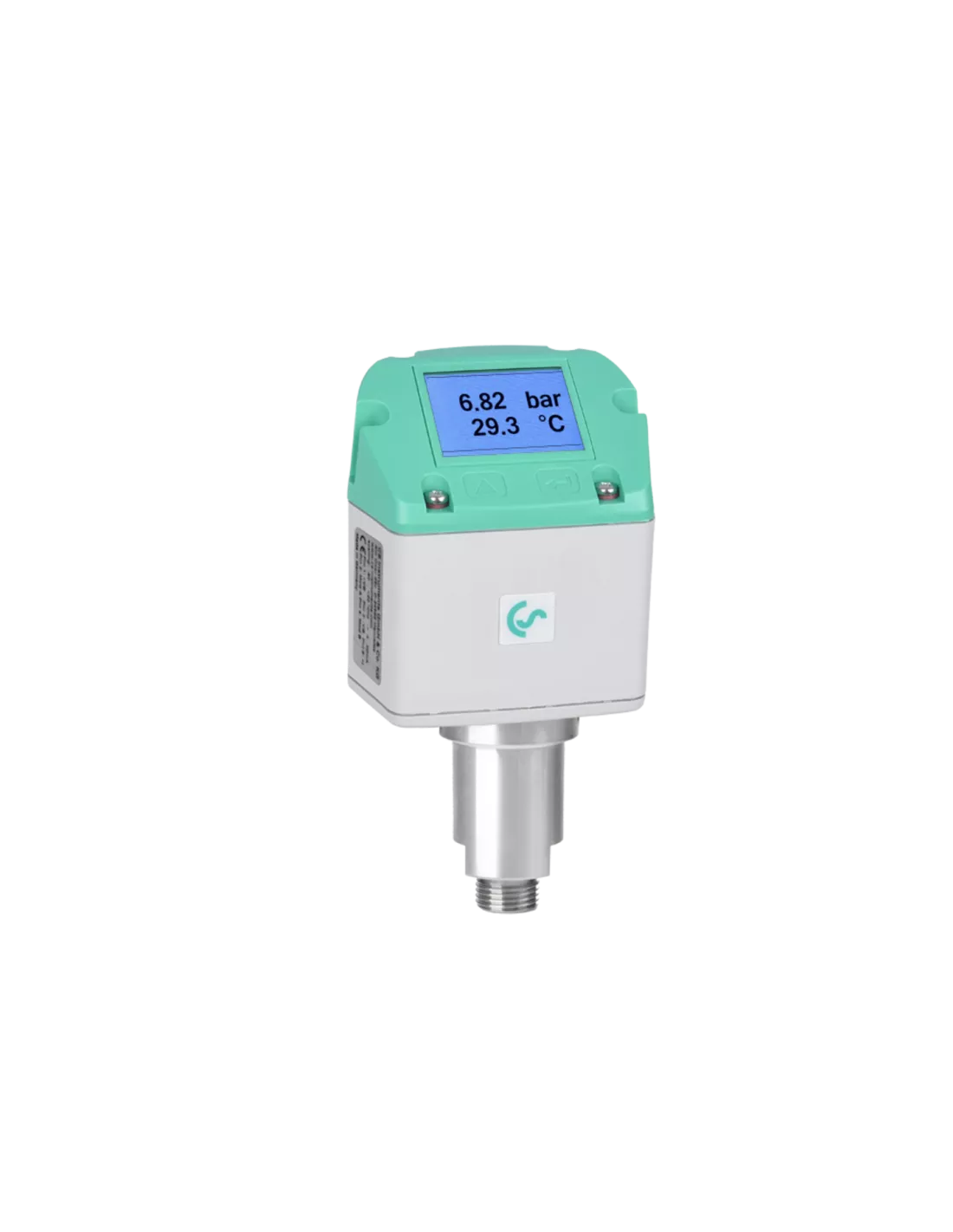

PTS 500 – Transmetteur de pression et de température

Le PTS 500 CS Instruments est un transmetteur 2 en 1 permettant de mesurer la pression et la température.

Il est adapté aux applications industrielles nécessitant un suivi de pression et de température sur des gaz ou des liquides. Les pièces en contact avec le fluide sont en acier inoxydable, ce qui permet une utilisation sur différents réseaux ou installations de process.

Selon configuration, le PTS 500 peut être intégré à un automate, un système de supervision ou une solution de gestion d’énergie grâce à ses interfaces Modbus RTU, Ethernet, Ethernet PoE, M-Bus, sorties 4–20 mA et relais d’alarme.

Demande de devis


Transmetteur 2 en 1 pour pression et température

Le PTS 500 CS Instruments est un transmetteur industriel conçu pour mesurer à la fois la pression et la température. Cette solution permet de suivre deux grandeurs avec un seul appareil, ce qui simplifie l’installation et l’intégration dans un système de supervision, un automate ou une solution de gestion d’énergie.

Le PTS 500 peut être utilisé sur des gaz ou des liquides. Les parties en contact avec le fluide sont en acier inoxydable 1.4404, avec raccord process G 1/2" ou 1/2" NPT selon configuration.

Interfaces et sorties disponibles

Le PTS 500 peut être configuré avec plusieurs types de sorties :

  • A1 : 1 sortie analogique 4–20 mA, relais d’alarme, RS485 Modbus RTU
  • A2 : 2 sorties analogiques 4–20 mA, 2 relais d’alarme, RS485 Modbus RTU
  • A3 : Ethernet Modbus TCP, 1 sortie 4–20 mA, RS485 Modbus RTU
  • A4 : Ethernet PoE Modbus TCP, 1 sortie 4–20 mA, RS485 Modbus RTU
  • A5 : M-Bus, 1 sortie 4–20 mA, relais d’alarme, RS485 Modbus RTU

Cette flexibilité permet d’adapter le capteur au mode de communication souhaité : signal analogique, supervision numérique, automate, réseau Ethernet ou solution de comptage / gestion d’énergie.

Plages de mesure disponibles

Selon la configuration, plusieurs plages de pression sont disponibles :

  • B1 : -1 à 0 bar
  • B2 : 0 à 1,6 bar
  • B3 : 0 à 10 bar
  • B4 : 0 à 16 bar
  • B5 : 0 à 50 bar

Caractéristiques techniques

  • Type : transmetteur de pression et de température
  • Température mesurée : -20 à +125 °C
  • Incertitude de mesure température : ±1,0 °C entre -10 et +50 °C
  • Plage de pression : selon code de commande
  • Incertitude de mesure pression : ±0,5 % pleine échelle à 20 °C
  • Alimentation : 18 à 36 VDC via alimentation TBTS
  • Alimentation possible : Power over Ethernet selon version
  • Consommation : 5 W ou PoE IEEE 802.3af classe 2
  • Indice de protection : IP65
  • Matière en contact fluide : acier inoxydable 1.4404
  • Raccord process : G 1/2" ou 1/2" NPT
  • Température de fonctionnement du capteur de pression : -20 à +125 °C
  • Température ambiante d’utilisation : -20 à +60 °C
  • Température de stockage : -40 à +80 °C
  • Valeurs lisibles via Modbus : pression et température
  • Unités pression : hPa, mbar, bar, psi selon configuration
  • Unités température : °C ou °F

Accessoires disponibles

  • Câble de raccordement 5 m avec extrémités dénudées ;
  • Câble de raccordement 10 m avec extrémités dénudées ;
  • Câble Ethernet 5 m M12 codé X vers RJ45 ;
  • Câble Ethernet 10 m M12 codé X vers RJ45 ;
  • Certificat d’étalonnage pression et température.

Avantages du PTS 500

  • Capteur 2 en 1 : pression et température
  • Une seule installation pour deux mesures
  • Utilisation possible sur gaz et liquides compatibles
  • Pièces en contact avec le fluide en acier inoxydable 1.4404
  • Intégration facile aux automates et systèmes de gestion d’énergie
  • Interfaces disponibles : Modbus RTU, Ethernet, Ethernet PoE ou M-Bus
  • Sorties analogiques 4–20 mA selon configuration
  • Relais d’alarme avec valeur limite réglable
  • Option avec 2 sorties analogiques 4–20 mA et 2 relais d’alarme
  • Plages de pression disponibles jusqu’à 50 bar selon version

Applications principales

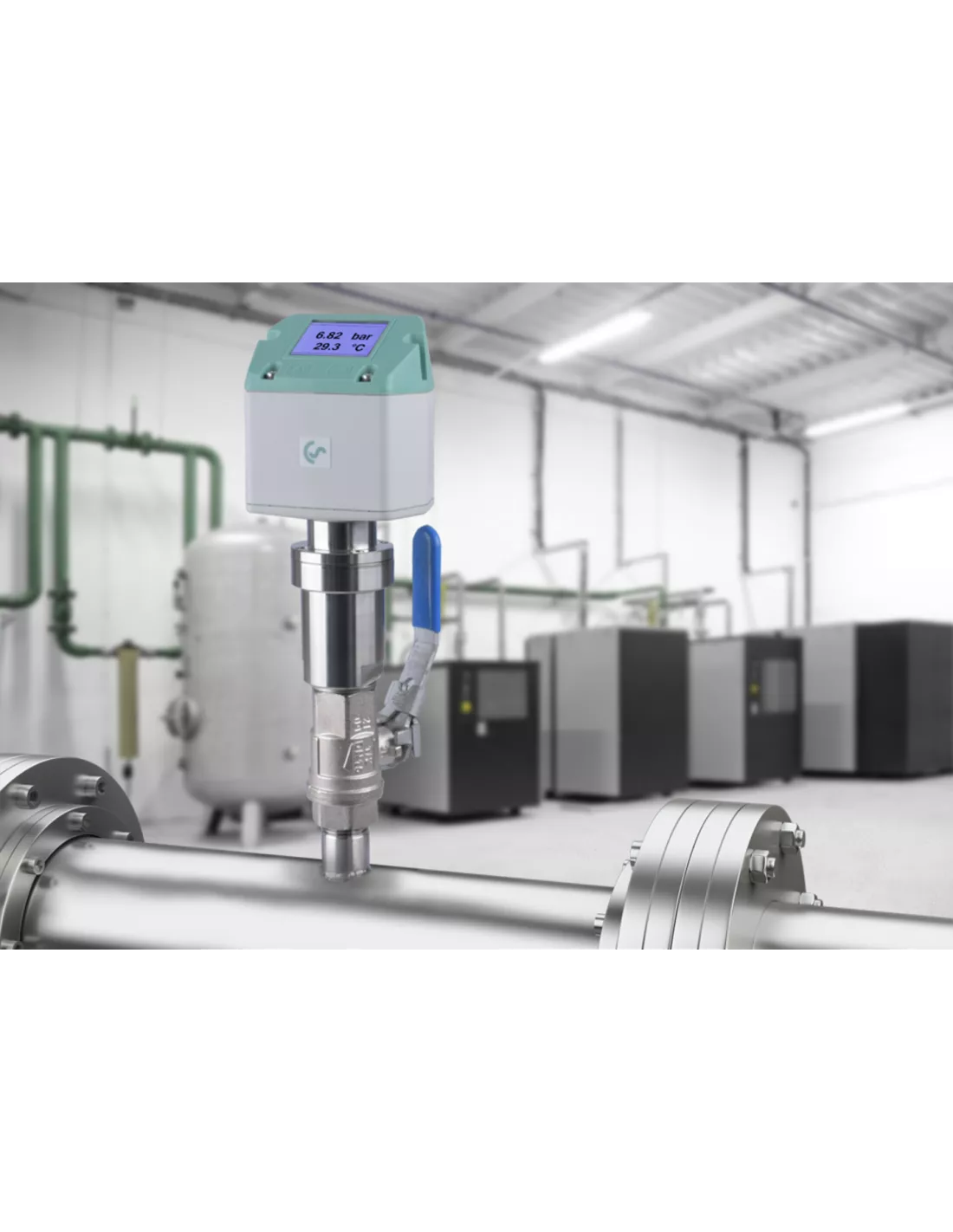

  • Surveillance de pression et température sur réseaux d’air comprimé
  • Suivi de pression sur gaz industriels
  • Mesure pression / température sur installations de process
  • Contrôle de pression sur circuits liquides compatibles
  • Intégration dans un automate ou une supervision industrielle
  • Suivi de valeurs limites avec relais d’alarme
  • Gestion d’énergie et surveillance d’installations techniques
  • Remontée de données via Modbus RTU, Ethernet, Ethernet PoE ou M-Bus selon configuration

Pourquoi choisir le PTS 500 ?

Le PTS 500 est adapté lorsque l’on souhaite surveiller la pression et la température avec un seul capteur, tout en disposant de sorties compatibles avec les installations industrielles modernes.

Il convient particulièrement aux applications où les données doivent être transmises à un automate, une supervision, un système de gestion d’énergie ou un enregistreur compatible.

PTS500
