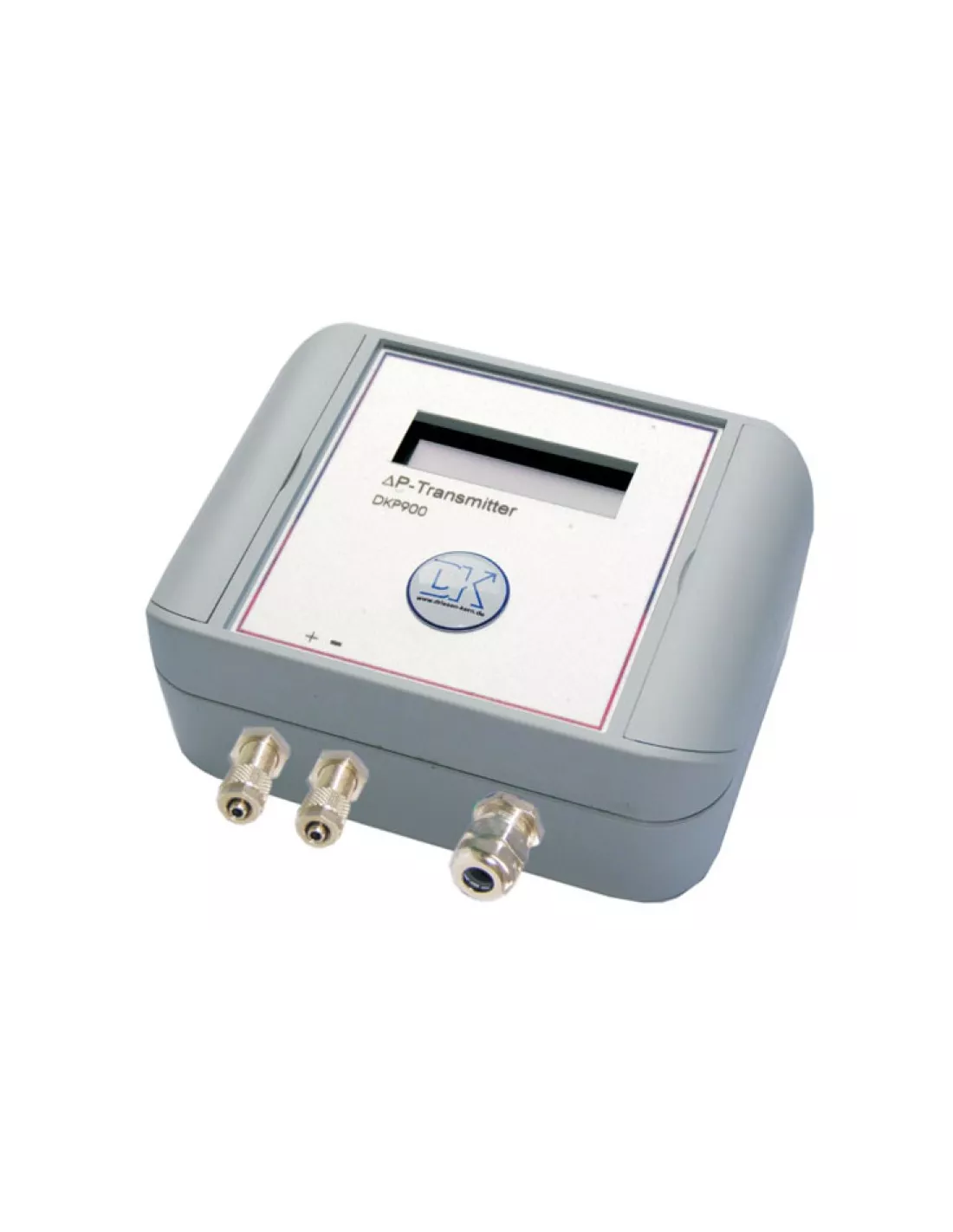

DKP900 - Transmetteur de pression différentielle

Name: DKP900 - Transmetteur de pression différentielle
Brand: DRIESEN KERN
SKU: DKP900
Availability: InStock

Le DKP900 est un transmetteur de pression différentielle qui peut être utilisé pour de nombreuses solutions de mesure en chauffage, ventilation, climatisation (HVAC).

Ses plages de mesure et son signal de sortie peuvent être configurés directement sur site. Il est disponible avec ou sans afficheur LCD, avec des étendues jusqu’à 10 000 Pa et plusieurs sorties analogiques selon la version.

Demande de devis

Transmetteur de pression différentielle pour HVAC et ventilation

Le DKP900 est conçu pour mesurer la différence de pression entre deux points et transmettre cette mesure vers un automate, une régulation ou un système de supervision.

Il est destiné particulièrement aux applications de chauffage, ventilation et climatisation. Sa principale particularité est de permettre le réglage sur site de la plage de mesure et, selon la version, du signal de sortie analogique.

Plages de mesure configurables

Le DKP900 existe avec deux étendues de capteur.

Gamme A – jusqu’à 1 000 Pa

0 à 100 Pa
0 à 250 Pa
0 à 500 Pa
0 à 750 Pa
0 à 1 000 Pa
±100 Pa
±250 Pa
±500 Pa
±750 Pa
±1 000 Pa

Gamme B – jusqu’à 10 000 Pa

0 à 1 000 Pa
0 à 2 500 Pa
0 à 5 000 Pa
0 à 7 500 Pa
0 à 10 000 Pa
±1 000 Pa
±2 500 Pa
±5 000 Pa
±7 500 Pa
±10 000 Pa

Ces plages sont sélectionnables à l’aide de commutateurs DIP internes. Les unités peuvent également être réglées en Pa, mbar ou psi

Sorties analogiques selon la version

Le DKP900 est disponible en deux configurations principales.

Version 3 fils : 0 à 10 V / 0 à 20 mA / 4 à 20 mA
Version 2 fils : boucle de courant 4 à 20 mA

Le signal de sortie peut être configuré sur site sur la version correspondante.

Réglage du zéro et affichage

Le DKP900 dispose d’un bouton permettant d’effectuer simplement le réglage du zéro.

Un module d’étalonnage automatique peut également être intégré en option selon la configuration. Un afficheur LCD est disponible en option sur les différents modèles.

Principales caractéristiques

Mesure de pression différentielle
Deux étendues de capteur jusqu’à 1 000 Pa ou 10 000 Pa
10 plages configurables pour chaque étendue
Plages positives et bidirectionnelles
Sorties 0-10 V, 0-20 mA ou 4-20 mA selon version
Afficheur LCD en option
Réglage du zéro par bouton
Boîtier IP65
Montage mural par vis
Deux raccords pression en laiton Ø 6 mm

Exemples d’applications

Surveillance de filtres de ventilation
Contrôle de pression dans les réseaux aérauliques
Mesure de pression différentielle en CTA
Surveillance de salles propres
Contrôle de dépression ou surpression de locaux
Pilotage et régulation des installations HVAC
Surveillance de hottes et systèmes d’extraction

TEMPERATURE DE FONCTIONNEMENT: - 20°C à 85°C
SORTIE DISPONIBLE: 0-10 V, 0-20mA (3 fils), 4-20mA (3 fils)
LE PLUS PRODUIT: Transmetteur de pression différentielle, grande précision, sorties configurables sur site, IP65
TYPE D'INSTRUMENT: Transmetteur
Communication / Sortie: 0-10V
Affichage: Avec
Sans
FONCTIONNALITÉ: Pression
Vitesse, débit
PLAGE DE MESURE: 2 gammes de mesures du capteur : 0 à 1 000 Pa et 0 à 10 000 Pa
