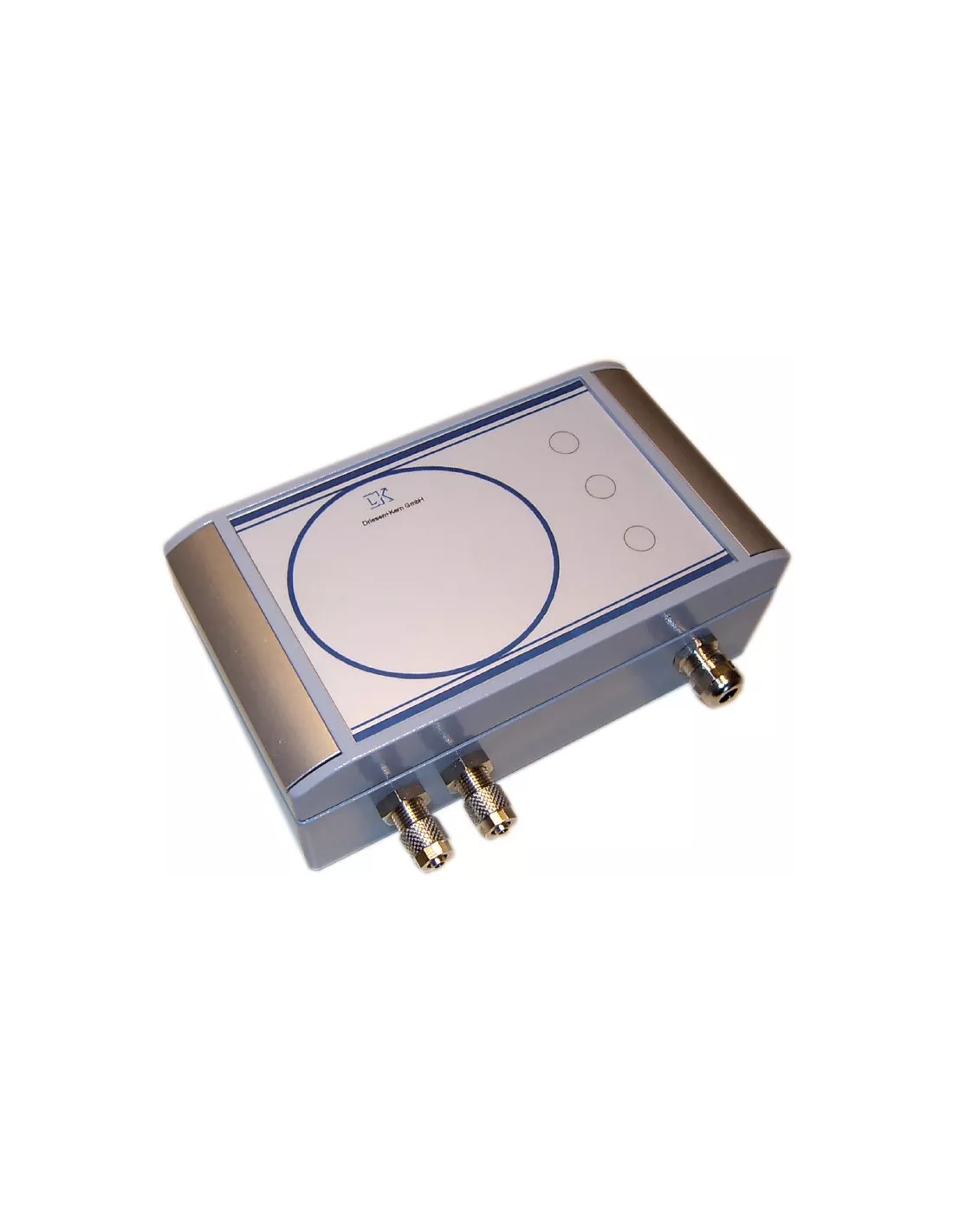

DKP1010 - Transmetteur de pression différentielle, humidité et température
Le DKP1010 Driesen + Kern est un transmetteur configurable pour la mesure de pression différentielle, avec en option des mesures de température et d’humidité.
Selon la configuration, il peut gérer jusqu’à 4 grandeurs mesurées et calculer la vitesse de l’air ou le débit volumique à partir d’un tube de Pitot. Il est particulièrement adapté aux salles blanches, hottes, filtres, bancs d’essais et installations industrielles.
Un transmetteur configurable pour plusieurs paramètres
Le DKP1010 est une gamme de transmetteurs de pression différentielle pouvant être complétée par différents capteurs selon l’application. Selon la configuration choisie, l’appareil peut gérer jusqu’à 4 grandeurs mesurées :
- Pression différentielle
- Humidité relative
- Température
- Seconde mesure de température
Il peut également calculer la vitesse de l’air et le débit volumique lorsqu’il est associé à un tube de Pitot.
Un certificat d'étalonnage est inclus avec l'appareil.
Une large gamme de pression différentielle
Le DKP1010 couvre des applications allant des très faibles pressions jusqu’aux mesures industrielles plus élevées. Les plages disponibles comprennent notamment :
- -20 à +20 Pa
- 0 à 250 Pa
- 0 à 1 250 Pa
- 0 à 2 500 Pa
- 0 à 5 000 Pa
- 0 à 7 500 Pa
- 0 à 70 hPa
- 0 à 350 hPa
- 0 à 1 000 hPa
- 0 à 2 000 hPa
Le DKP1010 couvre des mesures de très faible pression comme des plages plus élevées pour les applications industrielles et HVAC. La plage la plus basse est de -20 à +20 Pa, tandis que les autres configurations s’étendent de 0 à 250 Pa jusqu’à 0 à 2 000 hPa. Certaines plages sont également disponibles en version positive/négative pour mesurer une pression différentielle dans les deux sens.
La plage -20 à +20 Pa est spécialement adaptée aux très faibles différences de pression, notamment pour les salles blanches et les environnements hospitaliers. Pour les plages de pression plus élevées, le DKP1010 est adapté aux applications industrielles et HVAC.
Mesure d’humidité et de température en option
Une sonde combinée humidité / température peut être montée directement sur le transmetteur ou déportée par câble.
- Incertitude de mesure humidité : ±1,8 % HR
- Incertitude de mesure température : ±0,1 °C
- Montage direct ou sonde déportée
- Versions avec câble de 2 m ou 5 m selon configuration
Cette solution permet d’associer les conditions climatiques à la mesure de pression différentielle sur une même installation.
Le DKP1010 peut également recevoir une entrée pour thermocouple type K. Cette configuration permet de mesurer la température de l’air ou de surfaces, avec une plage configurable pouvant atteindre 1 200 °C.
Calcul de vitesse d’air et de débit
Associé à un tube de Pitot, le DKP1010 peut exploiter la pression différentielle pour calculer :
- La vitesse de l’air
- Le débit volumique
La forme et les dimensions du conduit peuvent être renseignées via le logiciel de configuration afin d’effectuer le calcul du débit. La température peut également être prise en compte pour réaliser une compensation
Sorties et communication
Selon la configuration, le DKP1010 peut proposer jusqu’à 4 sorties analogiques.
Sorties disponibles :
- 0 à 1 V
- 0 à 5 V
- 0 à 10 V
- 0 à 20 mA
- 4 à 20 mA
Une version 4-20 mA 2 fils est également disponible.
Pour la communication et la configuration : USB, RS232 en option et RS485 en option.
Options disponibles
- Afficheur LCD rétroéclairé
- Sonde humidité / température
- Capteur Pt1000
- Entrée thermocouple type K
- Sortie d’alarme
- Calcul de vitesse et de débit
- Interface RS232
- Interface RS485
Exemples d’applications
- Surveillance de salles blanches
- Contrôle de hottes de laboratoire
- Surveillance de filtres
- Mesures sur bancs d’essais
- Contrôle de pression différentielle en HVAC
- Surveillance d’installations industrielles
- Mesure de vitesse d’air par tube de Pitot
- Calcul de débit dans les conduits
- Suivi combiné pression, température et humidité
- TYPE DE MESURE
- Pression, flow, piezo
- SORTIE DISPONIBLE
- 2 sorties analogiques : 0-1V, 0-5V, 0-10V,0-20mA (3 fils), 4-20mA (3 fils)
- LE PLUS PRODUIT
- Transmetteur de pression différentielle
- TYPE D'INSTRUMENT
- Transmetteur
- Communication / Sortie
- 0-10V
4-20mA - Affichage
- Avec
Sans - FONCTIONNALITÉ
- Pression
- PLAGE DE MESURE
- ± 20 Pa à 2000 hpa
