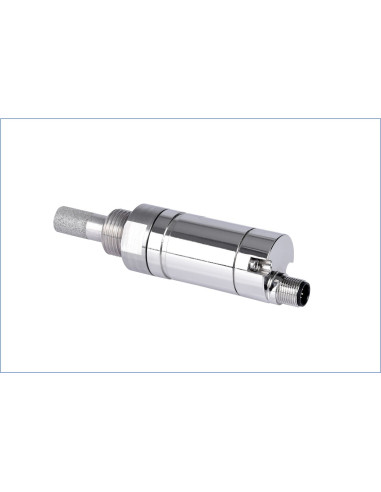

FA 510 / FA 515 – Transmetteur de point de rosée pour air comprimé et gaz

Name: FA 510 / FA 515 – Transmetteur de point de rosée pour air comprimé et gaz
Brand: CS INSTRUMENTS
SKU: FA510 / 515
Availability: InStock

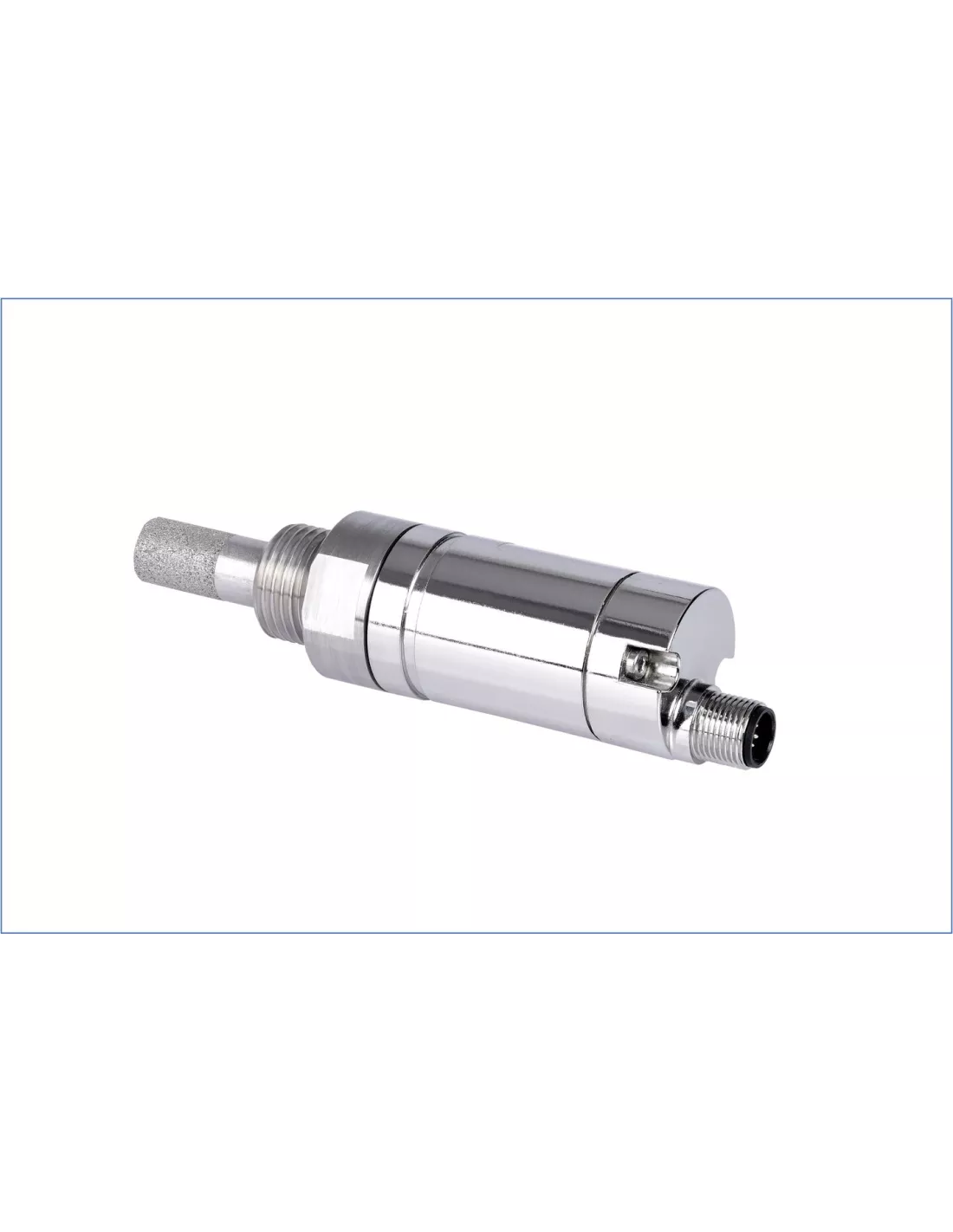

Le FA 510 / FA 515 CS Instruments est un transmetteur de point de rosée conçu pour mesurer l’humidité résiduelle dans l’air comprimé et les gaz.

Il permet de surveiller le point de rosée après un sécheur frigorifique, un sécheur par adsorption, un sécheur à membrane ou un sécheur à granulés. Stable à long terme, rapide et insensible à la condensation, il aide à contrôler la qualité de l’air comprimé et à éviter les problèmes liés à une humidité trop élevée dans les réseaux.

Selon configuration, le FA 510 / FA 515 couvre des plages de mesure de -80 à +20 °Ctd ou de -20 à +50 °Ctd, avec sorties 4-20 mA, Modbus RTU, 2-10 V ou IO-Link pour une intégration simple dans les installations industrielles.

Demande de devis

Transmetteur de point de rosée pour air comprimé et gaz

Le FA 510 / FA 515 CS Instruments est un transmetteur de point de rosée destiné à la mesure de l’humidité résiduelle dans l’air comprimé et les gaz industriels. Il permet de surveiller le niveau de séchage de l’air comprimé directement sur l’installation. Cette mesure est essentielle pour vérifier l’efficacité d’un sécheur, éviter la condensation dans les réseaux et protéger les machines, équipements pneumatiques ou process sensibles.

Le FA 510 / FA 515 peut être utilisé après différents types de sécheurs : sécheur frigorifique, sécheur par adsorption, sécheur à membrane ou sécheur à granulés.

Pourquoi mesurer le point de rosée ?

Dans un réseau d’air comprimé, une humidité résiduelle trop élevée peut provoquer de la condensation, de la corrosion, des dysfonctionnements pneumatiques ou des défauts qualité dans les process sensibles.

La mesure du point de rosée permet de vérifier si l’air comprimé est suffisamment sec pour l’application. Elle permet aussi de détecter rapidement une dérive du sécheur avant qu’elle n’impacte l’installation.

Le FA 510 / FA 515 est donc particulièrement utile pour les installations où la qualité de l’air comprimé doit être suivie en continu.

Avantages du FA 510 / FA 515

Permet de surveiller en continu l’humidité résiduelle dans l’air comprimé
Aide à contrôler le bon fonctionnement des sécheurs
Réduit les risques liés à la condensation dans les réseaux
Solution adaptée aux gaz industriels et aux applications d’air comprimé
Capteur stable à long terme pour les installations fixes
Temps de réponse rapide en cas de variation d’humidité
Insensible à la condensation
Intégration facile dans un automate, un afficheur ou une supervision
Capteur de pression intégré disponible en option
Versions haute pression disponibles selon configuration

FA 510 ou FA 515 : quelle différence ?

Le FA 510 et le FA 515 répondent au même besoin de mesure du point de rosée, mais ils se distinguent principalement par leur type de sortie.

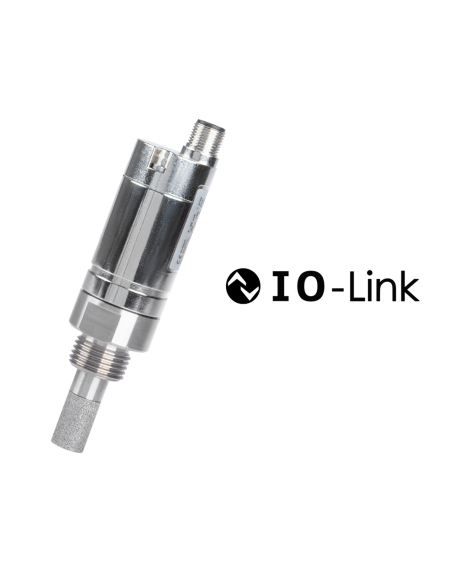

Le FA 510 est proposé avec une sortie 4-20 mA en technologie 3 fils et une interface Modbus RTU. Selon configuration, il peut également être proposé avec une sortie 2-10 V ou une interface IO-Link.

Le FA 515 est proposé avec une sortie 4-20 mA en technologie 2 fils ou une interface Modbus RTU.

Le choix entre FA 510 et FA 515 dépend donc du type d’intégration souhaité : automate, supervision, afficheur, enregistreur ou système de mesure existant.

Caractéristiques techniques

Paramètre mesuré : point de rosée sous pression
Fluides : air comprimé et gaz
Plages de mesure selon variante : -80 à +20 °Ctd pour sécheurs par adsorption /-20 à +50 °Ctd pour sécheurs frigorifiques
Incertitudes de mesure : ±1 °C de +50 à -20 °Ctd / ±2 °C de -20 à -50 °Ctd / ±3 °C de +50 à -80 °Ctd
Plage de pression standard : -1 à 50 bar
Versions spécifiques : jusqu’à 350 bar ou 500 bar selon configuration
Alimentation : 24 Vdc, 10 à 36 Vdc
Indice de protection : IP66
Température de fonctionnement : -20 à +70 °C
Raccordement électrique : M12, 5 broches
Raccord process : G 1/2" acier inoxydable
Raccords en option : UNF 5/8", NPT 1/2", NPT 3/8" selon configuration
Sorties disponibles selon version : 4-20 mA, 2-10 V, Modbus RTU, IO-Link
Résistance de sortie analogique : < 500 Ω
Dimensions : Ø 30 mm, longueur environ 130 mm
Capteur de pression intégré : disponible en option jusqu’à 30 bar(g) pour air, azote et argon comprimés

Variables disponibles selon configuration

Selon la configuration retenue, le FA 510 / FA 515 peut permettre l’exploitation de plusieurs variables liées à l’humidité :

point de rosée sous pression en °Ctd ;
température en °C ;
humidité relative en %HR ;
humidité absolue en g/m³ ;
rapport de mélange en g/kg ;
teneur en eau en ppm ;
pression partielle de vapeur en hPa ;
point de rosée à pression atmosphérique en °Ctd.atm ;
pression en bar(g), avec capteur de pression intégré en option.

Accessoires et montage

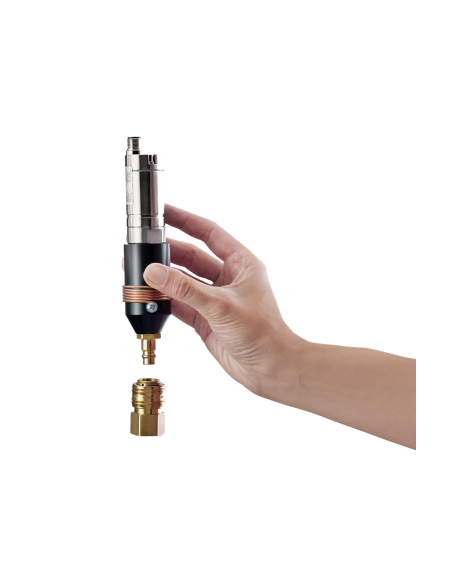

Pour l’air comprimé jusqu’à 16 bar, CS Instruments recommande le montage avec une chambre de mesure standard. Cette solution facilite l’installation via raccord rapide, améliore le temps de réponse et contribue à prolonger la durée de vie du capteur.

Des chambres de mesure spécifiques sont également disponibles selon l’application, notamment pour les hautes pressions ou pour la mesure du point de rosée dans des gaz sous pression.

Références principales

0699 0510 : FA 510 pour sécheur par adsorption, plage -80 à +20 °Ctd
0699 0515 : FA 515 pour sécheur par adsorption, plage -80 à +20 °Ctd
0699 0512 : FA 510 pour sécheur frigorifique, plage -20 à +50 °Ctd
0699 0517 : FA 515 pour sécheur frigorifique, plage -20 à +50 °Ctd

Références principales

Mesure du point de rosée dans l’air comprimé

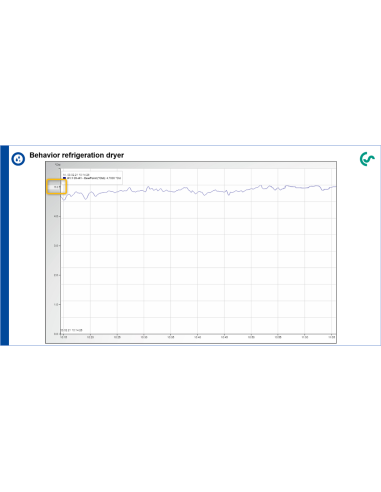

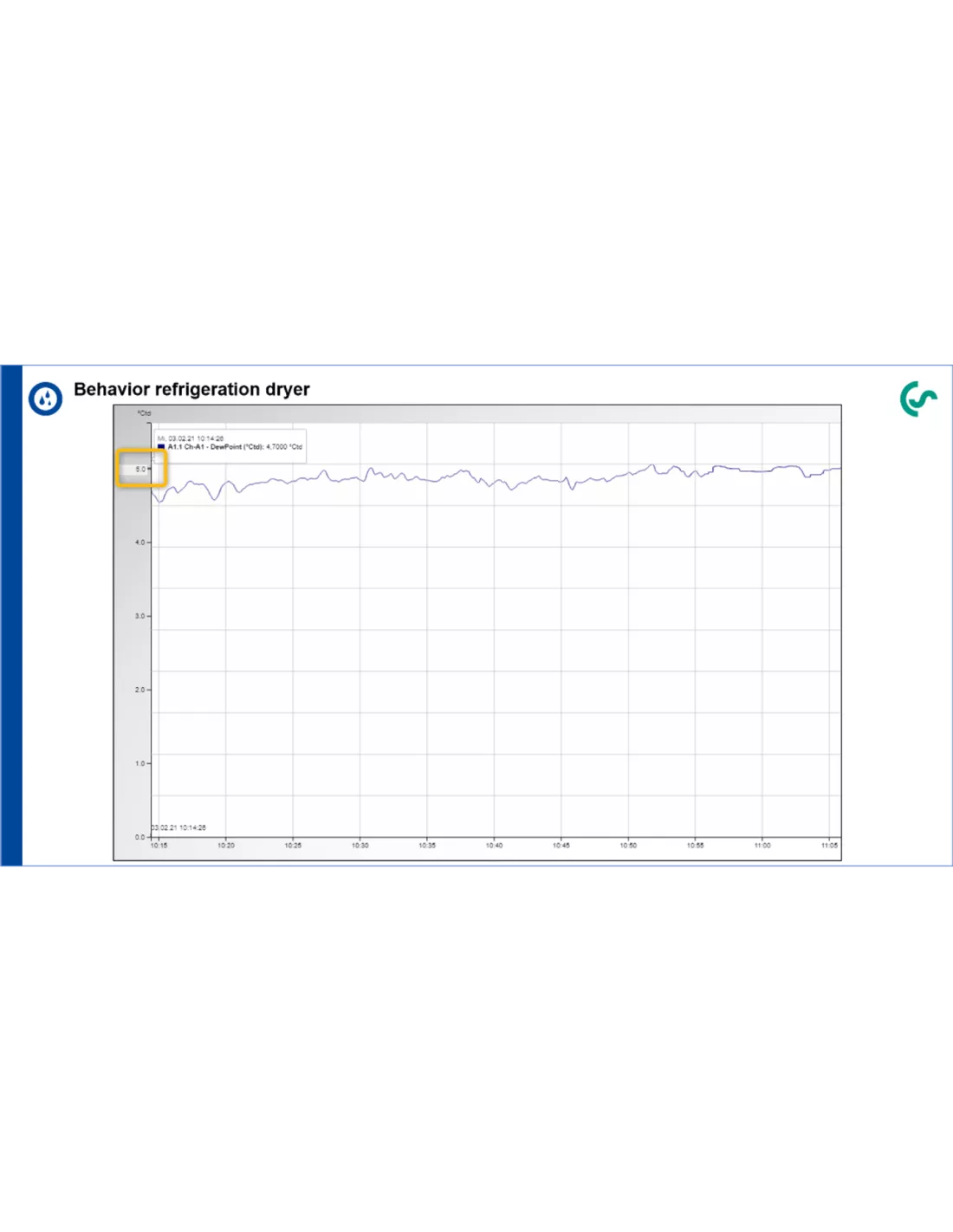

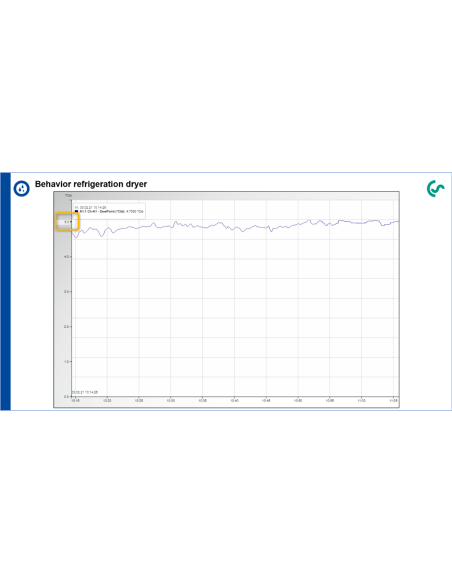

Surveillance après sécheur frigorifique
Contrôle après sécheur par adsorption
Mesure après sécheur à membrane
Suivi de l’humidité résiduelle dans les gaz industriels
Mesure du point de rosée dans l’azote, l’argon, l’oxygène ou autres gaz selon compatibilité
Contrôle de l’humidité résiduelle après sécheur à granulés dans la plasturgie
Intégration de la mesure du point de rosée en amont des machines ou systèmes industriels
Surveillance des réseaux d’air comprimé pour limiter les risques de condensation, corrosion ou défauts de process

Pourquoi choisir le FA 510 / FA 515 ?

Le FA 510 / FA 515 est adapté aux installations qui nécessitent une mesure fiable et continue du point de rosée dans l’air comprimé ou les gaz.

Il permet de vérifier l’efficacité du séchage, de détecter les dérives d’humidité et de protéger les équipements sensibles contre les risques de condensation. Grâce à ses différentes sorties et interfaces, il s’intègre facilement dans une installation existante, un automate ou un système de supervision.

Référence FA510 / 515
