FA 500 – Transmetteur de point de rosée avec afficheur et relais d’alarme

Name: FA 500 – Transmetteur de point de rosée avec afficheur et relais d’alarme
Brand: CS INSTRUMENTS
SKU: FA500
Availability: InStock

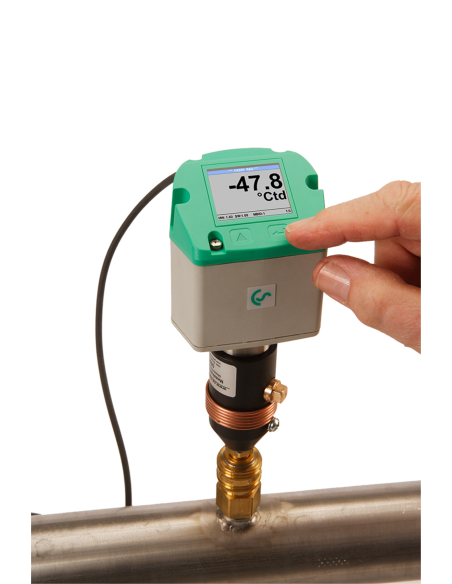

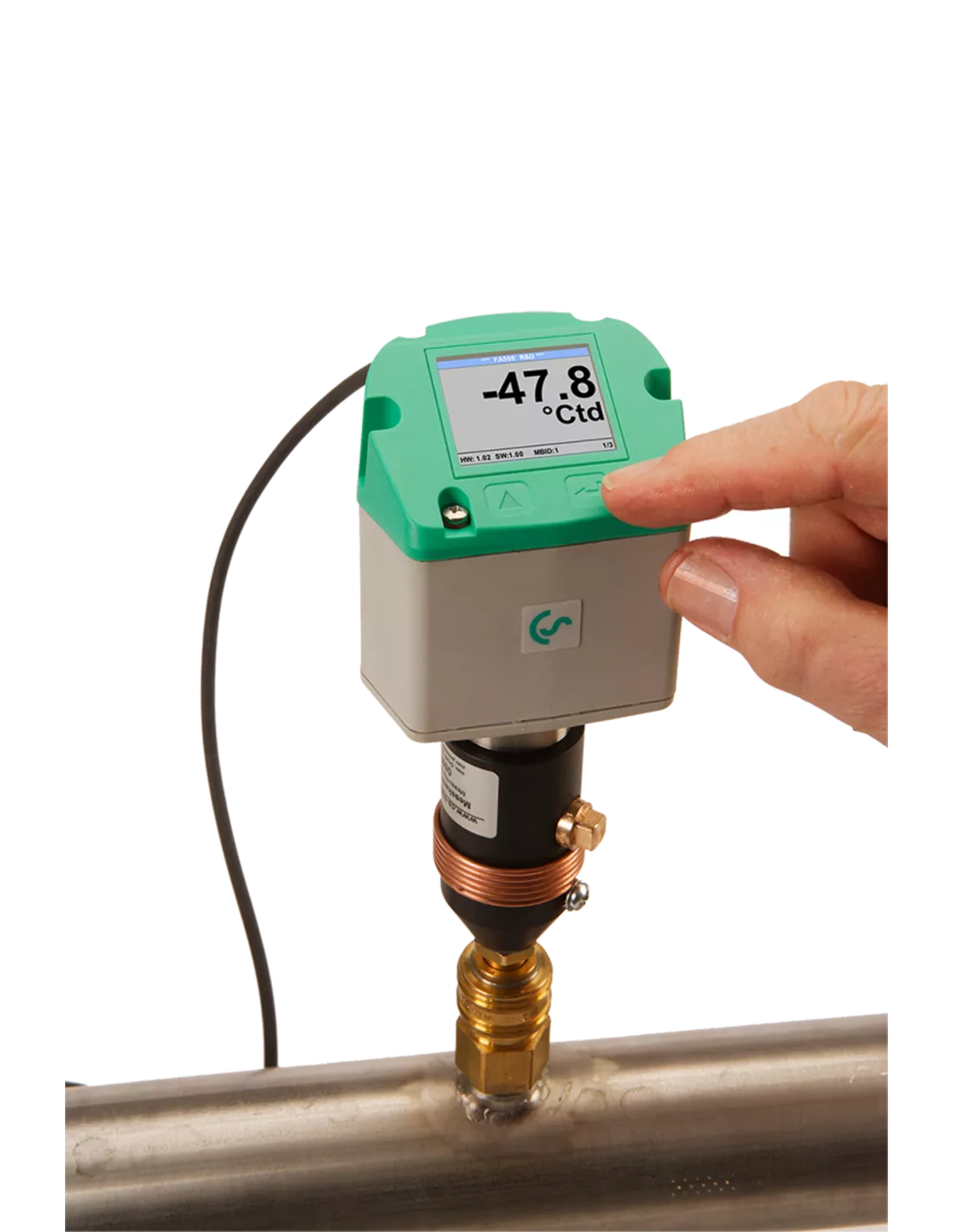

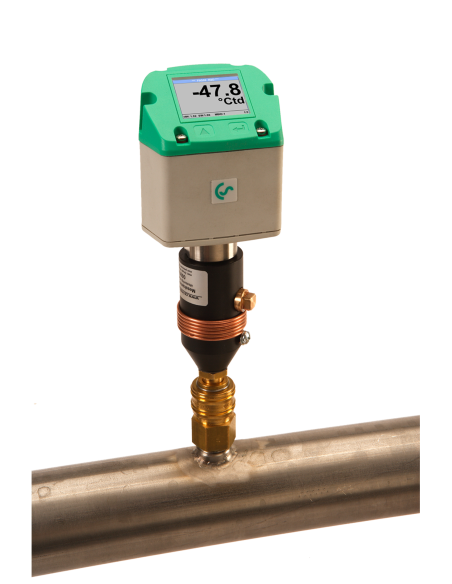

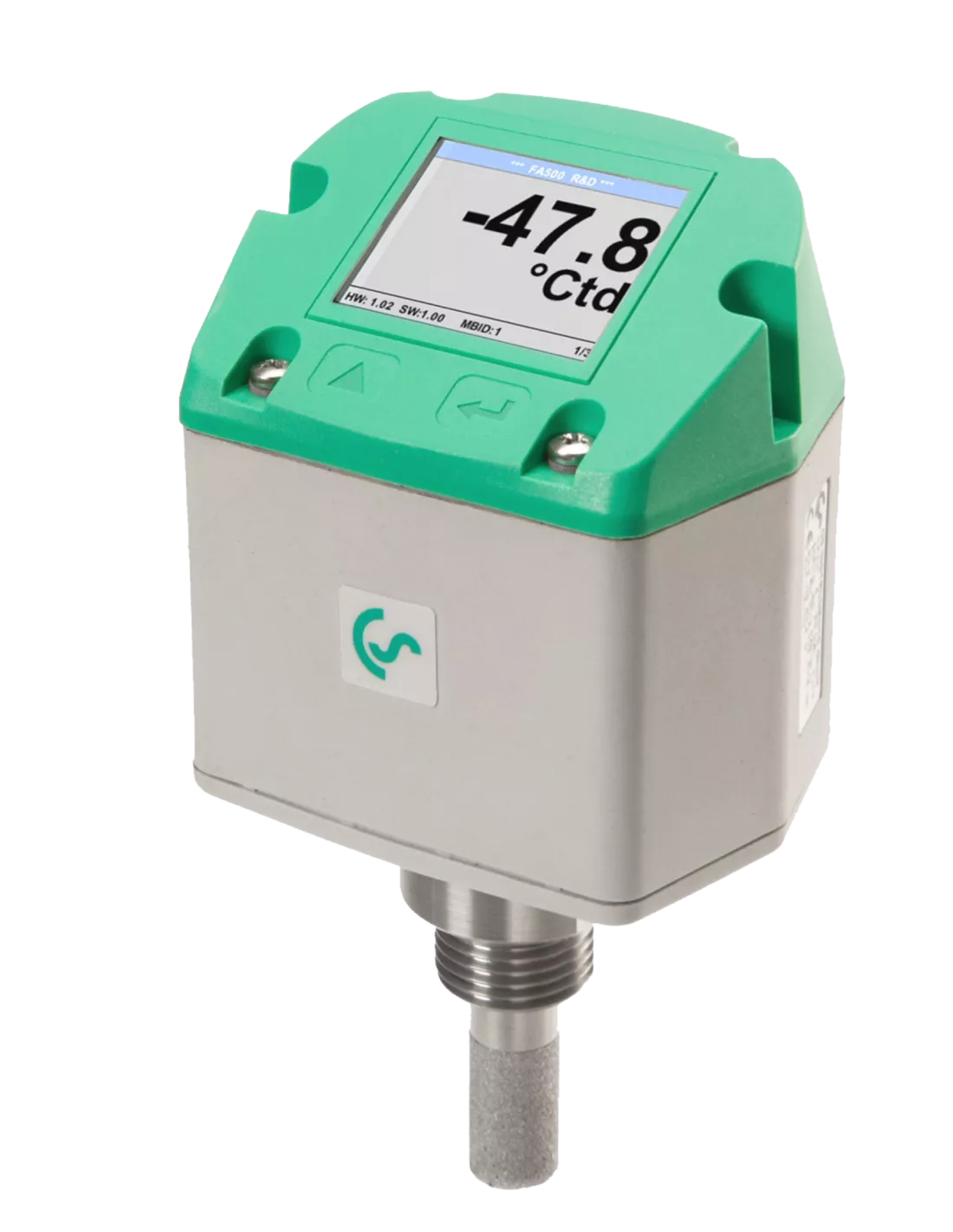

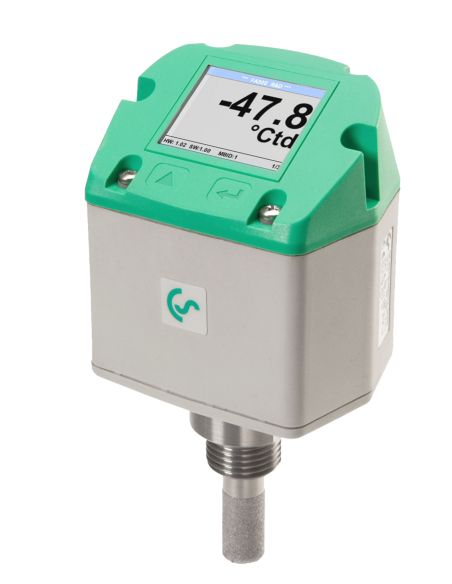

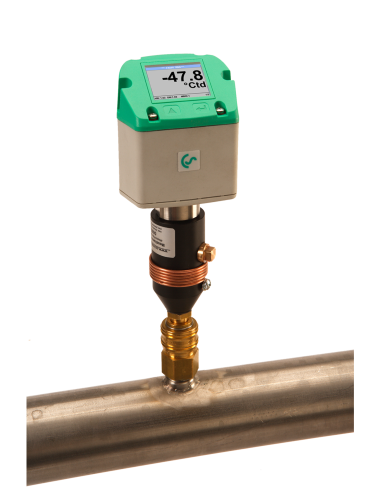

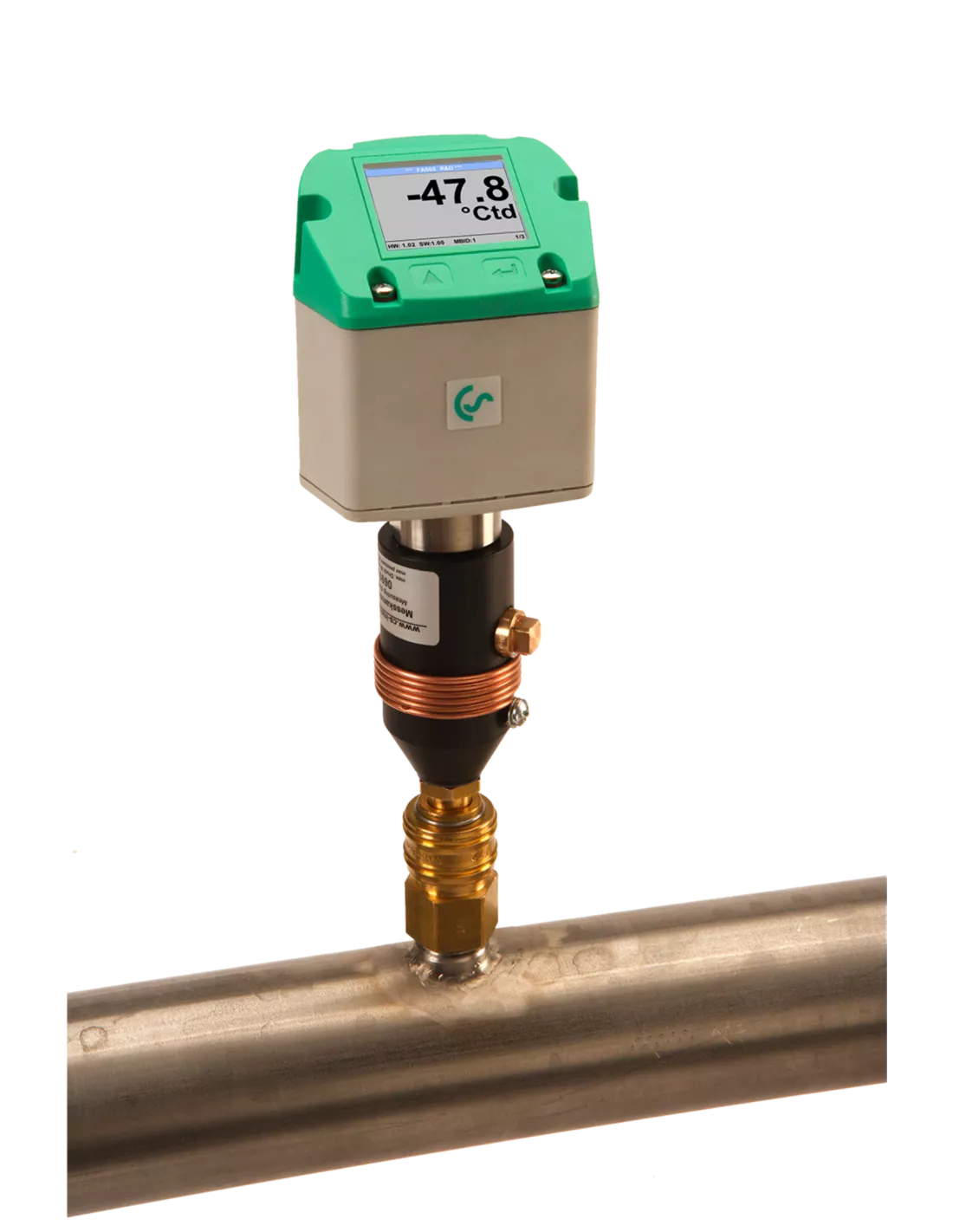

Le FA 500 CS Instruments est un transmetteur de point de rosée avec afficheur intégré et relais d’alarme, conçu pour surveiller l’humidité résiduelle dans l’air comprimé et les gaz.

Il permet de contrôler le point de rosée après un sécheur frigorifique, un sécheur par adsorption ou un sécheur à membrane. Grâce à son écran intégré, la valeur mesurée peut être lue directement sur site, sans afficheur externe.

Le FA 500 dispose d’une sortie analogique 4-20 mA, d’une interface Modbus RTU et d’un relais d’alarme réglable. Selon version, il couvre les plages -80 à +20 °Ctd, -60 à +30 °Ctd ou -20 à +50 °Ctd.

Demande de devis

Transmetteur de point de rosée avec afficheur intégré

Le FA 500 CS Instruments est un transmetteur de point de rosée destiné à la surveillance de l’humidité résiduelle dans l’air comprimé et les gaz.

Il se distingue par son afficheur intégré et son relais d’alarme réglable, qui permettent de contrôler directement le point de rosée sur site. Cette configuration est particulièrement utile lorsqu’un opérateur doit visualiser rapidement la valeur mesurée ou être alerté en cas de dépassement d’un seuil.

Le FA 500 est adapté aux installations équipées de sécheurs frigorifiques, de sécheurs par adsorption ou de sécheurs à membrane.

Pourquoi surveiller le point de rosée ?

Dans un réseau d’air comprimé, une humidité résiduelle trop élevée peut provoquer de la condensation, de la corrosion, des pannes pneumatiques ou des défauts qualité dans les process sensibles.

La mesure du point de rosée permet de vérifier que l’air comprimé est suffisamment sec et que le sécheur fonctionne correctement. Avec le FA 500, l’affichage local et le relais d’alarme permettent de réagir rapidement en cas de dérive.

Avantages du FA 500

Lecture directe du point de rosée grâce à l’afficheur intégré
Relais d’alarme réglable pour signaler un dépassement de seuil
Solution adaptée aux sécheurs frigorifiques, à membrane et à adsorption
Mesure stable à long terme pour les installations fixes
Temps de réponse rapide
Sortie 4-20 mA pour intégration dans un automate ou une supervision
Interface Modbus RTU pour l’exploitation de plusieurs grandeurs de mesure
Mise à l’échelle possible de la sortie analogique selon l’application
Interface Ethernet ou Ethernet PoE disponible en option
Versions haute pression disponibles selon configuration

Différence entre FA 500 et FA 510 / FA 515

Le FA 510 / FA 515 est un transmetteur compact de point de rosée, adapté aux installations où la valeur est exploitée via une sortie analogique, Modbus RTU ou IO-Link.

Le FA 500 reprend la mesure du point de rosée, mais ajoute un afficheur intégré et un relais d’alarme réglable. Il est donc plus adapté lorsque l’on souhaite une lecture locale, un paramétrage simple sur site ou une alarme directement disponible sur l’appareil.

Caractéristiques techniques

Paramètre mesuré principal : point de rosée sous pression
Fluides : air comprimé et gaz
Étendues de mesure selon version : -80 à +20 °Ctd / -60 à +30 °Ctd / -20 à +50 °Ctd
0 à 100 % HR selon configuration
Incertitude de mesure : ±1 °C de +50 à -20 °Ctd / ±2 °C de -20 à -50 °Ctd / ±3 °C de +50 à -80 °Ctd
Tenue en pression standard : -1 à 50 bar
Version spéciale : jusqu’à 500 bar
Alimentation : 24 Vdc, 10 à 36 Vdc
Indice de protection : IP65
Température de fonctionnement : -20 à +50 °C
Raccordement électrique : 2 connecteurs M12, 5 broches
Sortie analogique : 4-20 mA
Interface : Modbus RTU RS485
Options de communication : M-Bus, Ethernet, Ethernet PoE selon configuration
Relais d’alarme : contact NC, max. 60 Vdc, 0,5 A
Impédance de sortie analogique : < 500 Ω
Raccordement fluidique : G 1/2"
Dimensions boîtier : 76,5 × 85 × 75 mm

Variables disponibles via Modbus

Selon configuration, le FA 500 peut transmettre plusieurs grandeurs liées à l’humidité :

point de rosée sous pression en °Ctd ;
température en °C ;
humidité relative en %HR ;
humidité absolue en g/m³ ;
teneur en humidité en g/kg ;
concentration en humidité en ppmV/V ;
pression partielle de vapeur d’eau en hPa ;
point de rosée atmosphérique en °Ctd.atm.

Afficheur et relais d’alarme

L’afficheur intégré permet de visualiser le point de rosée en grand format, ainsi que d’autres grandeurs d’humidité sur plusieurs pages d’affichage.

Le seuil d’alarme du relais intégré peut être réglé directement à l’aide des touches. L’hystérésis peut également être ajustée, ce qui permet d’utiliser le FA 500 comme une solution simple de surveillance locale du point de rosée.

La sortie analogique 4-20 mA peut être mise à l’échelle selon l’application ou attribuée à une autre grandeur de mesure, par exemple l’humidité absolue en g/m³.

Références principales

0699 0501 : FA 500 pour sécheur frigorifique, plage -20 à +50 °Ctd
0699 0502 : FA 500 pour sécheur par adsorption, plage -80 à +20 °Ctd
0699 0503 : FA 500 pour sécheur par adsorption, plage -60 à +30 °Ctd

Accessoires et options

Câbles de raccordement 5 m ou 10 m
Câbles pour impulsions d’alarme / sortie avec connecteur M12
Câbles Ethernet M12 vers RJ45
Interface Ethernet ou Ethernet PoE
Carte M-Bus
Option pression maximale 350 bar ou 500 bar
Option filetage 5/8" UNF
Option état de surface sans huile ni graisse
Chambre de mesure standard pour air comprimé jusqu’à 16 bar
Chambre de mesure haute pression jusqu’à 350 bar
CS Service Software avec kit de connexion PC
Étalonnage de précision à -40 °Ctd ou +3 °Ctd avec certificat ISO

Applications principales

Surveillance du point de rosée dans l’air comprimé
Contrôle après sécheur frigorifique
Mesure après sécheur par adsorption
Surveillance après sécheur à membrane
Analyse de l’humidité dans les gaz purs, comme l’azote ou l’hélium selon compatibilité
Contrôle local du point de rosée avec affichage direct sur l’appareil
Déclenchement d’une alarme en cas de dépassement du seuil défini
Intégration dans une installation industrielle via 4-20 mA ou Modbus RTU
Suivi de la qualité de l’air comprimé pour limiter les risques de condensation, corrosion ou défauts de process

Pourquoi choisir le FA 500 ?

Le FA 500 est adapté aux installations qui nécessitent une surveillance locale et continue du point de rosée.

Son afficheur intégré facilite la lecture sur site, tandis que son relais d’alarme permet de signaler rapidement un dépassement de seuil. Il convient particulièrement aux installations d’air comprimé où l’on souhaite vérifier le bon fonctionnement d’un sécheur, détecter une dérive d’humidité et éviter les risques liés à la condensation.

Référence FA500

Fiche technique - FA500

Téléchargement (951.4KB)

Fiche technique - Accessoires point de rosée

Téléchargement (2.48MB)
