FA 550 – Transmetteur de point de rosée robuste pour conditions difficiles

Name: FA 550 – Transmetteur de point de rosée robuste pour conditions difficiles
Brand: CS INSTRUMENTS
SKU: FA550
Availability: InStock

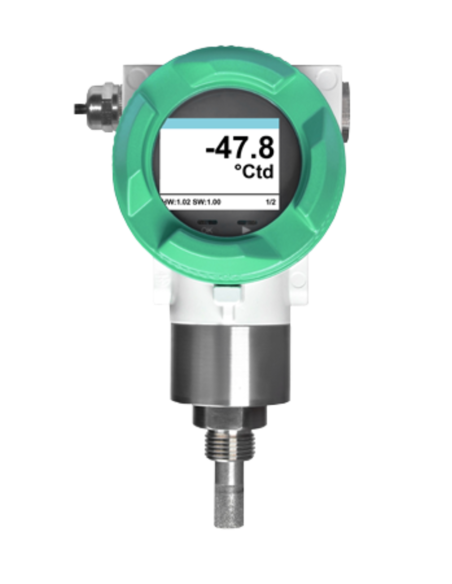

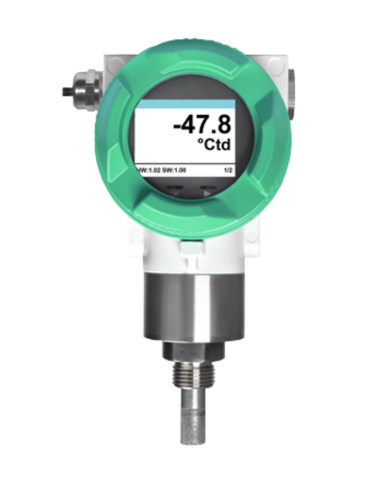

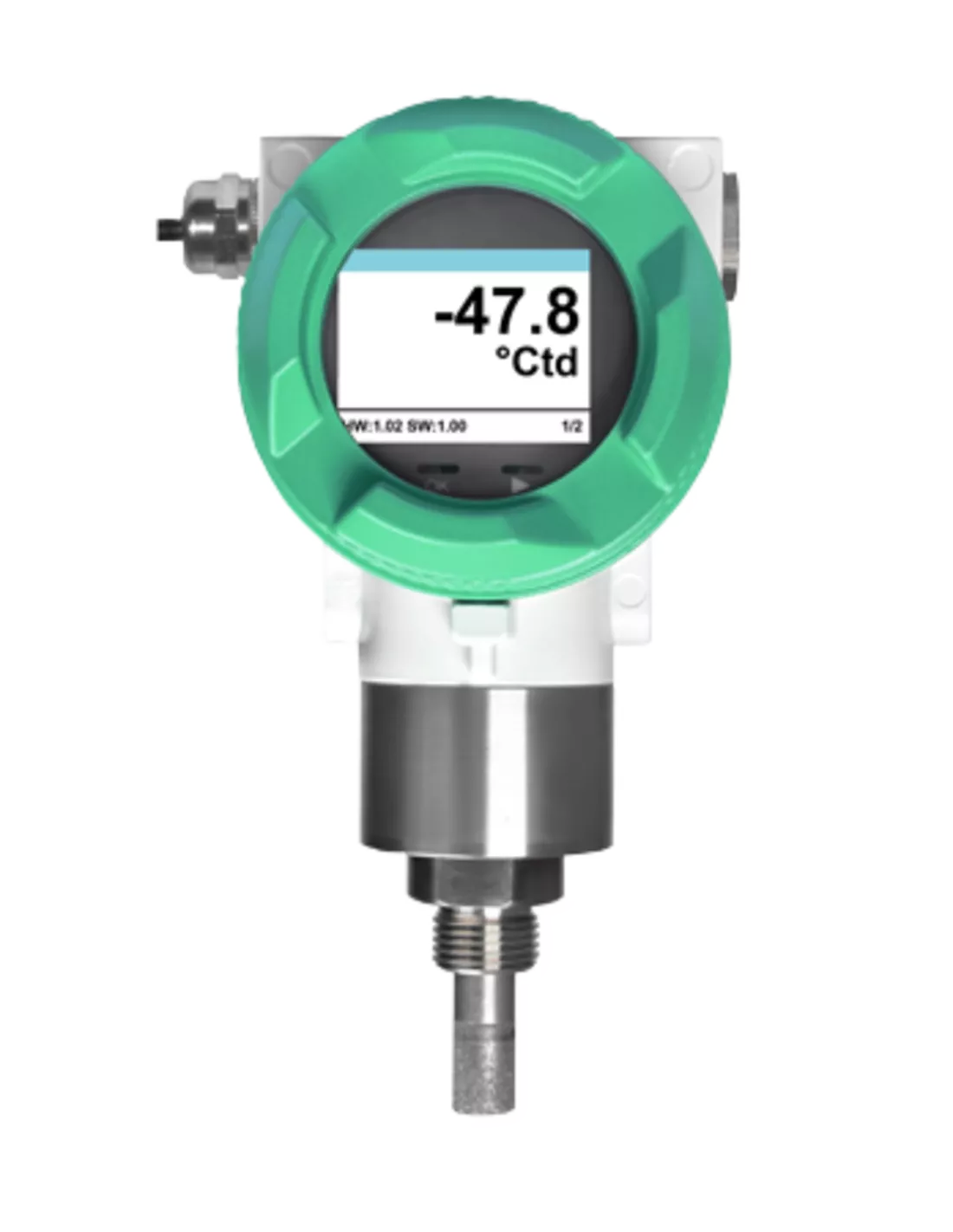

Le FA 550 CS Instruments est un transmetteur de point de rosée en boîtier robuste, conçu pour mesurer l’humidité résiduelle dans l’air comprimé et les gaz en extérieur ou dans les environnements industriels sévères.

Grâce à son boîtier en aluminium moulé sous pression et son indice de protection IP67, il est adapté aux installations exigeantes nécessitant une mesure fiable du point de rosée directement sur site.

Le FA 550 dispose d’un afficheur intégré selon version, d’une sortie 4-20 mA, d’un relais d’alarme, d’une interface Modbus RTU et d’options Ethernet ou Ethernet PoE. Selon configuration, il couvre les plages -80 à +20 °Ctd, -60 à +30 °Ctd, -20 à +50 °Ctd ou 0 à 100 % HR.

Demande de devis

Transmetteur de point de rosée pour environnements industriels sévères

Le FA 550 CS Instruments est un transmetteur de point de rosée destiné à la mesure de l’humidité résiduelle dans l’air comprimé et les gaz.

Il est spécialement conçu pour les installations en extérieur ou les environnements industriels difficiles. Son boîtier robuste en aluminium moulé sous pression et son indice de protection IP67 permettent une utilisation dans des conditions plus exigeantes qu’un transmetteur standard.

Le FA 550 permet de surveiller le point de rosée dans les process de fabrication, les réseaux d’air comprimé et les gaz industriels, notamment après sécheur par adsorption, sécheur à membrane ou sécheur frigorifique.

Pourquoi mesurer le point de rosée en conditions difficiles ?

Dans l’air comprimé ou les gaz industriels, une humidité résiduelle trop élevée peut entraîner de la condensation, de la corrosion, des dysfonctionnements pneumatiques ou des défauts dans les process sensibles.

En extérieur ou dans un environnement industriel sévère, l’instrumentation doit aussi résister aux contraintes d’installation : poussières, humidité, projections, ambiance industrielle ou besoin d’un boîtier plus robuste.

Le FA 550 répond à ces contraintes en combinant mesure du point de rosée, boîtier IP67, afficheur intégré selon version et communications industrielles.

Avantages du FA 550

Adapté aux installations en extérieur et aux environnements industriels sévères
Boîtier robuste en aluminium moulé sous pression
Indice de protection IP67
Lecture locale grâce à l’afficheur intégré selon version
Relais d’alarme réglable pour signaler un dépassement de seuil
Mesure stable à long terme
Temps de réponse rapide
Intégration possible en 4-20 mA, Modbus RTU, Ethernet ou Ethernet PoE selon configuration
Possibilité de deux sorties analogiques 4-20 mA selon version
Versions haute pression disponibles jusqu’à 350 ou 500 bar selon configuration

Différence entre FA 500 et FA 550

Le FA 500 est un transmetteur de point de rosée avec afficheur et relais d’alarme, adapté aux installations fixes classiques.

Le FA 550 reprend les fonctions essentielles du FA 500, mais dans un boîtier plus robuste, mieux adapté aux environnements difficiles et aux installations extérieures. Son indice de protection IP67 et son boîtier en aluminium moulé sous pression en font la version à privilégier lorsque les conditions d’installation sont plus exigeantes.

Caractéristiques techniques

Paramètre mesuré principal : point de rosée sous pression
Fluides : air comprimé et gaz
Étendues de mesure selon version : -80 à +20 °Ctd / -60 à +30 °Ctd / -40 à +30 °Ctd / -20 à +50 °Ctd
0 à 100 % HR selon configuration
Incertitude de mesure : ±1 °C de / +50 à -20 °Ctd / ±2 °C de -20 à -50 °Ctd / ±3 °C de +50 à -80 °Ctd
Tenue en pression standard : -1 à 50 bar
Versions spéciales : jusqu’à 350 bar ou 500 bar selon configuration
Alimentation : 24 Vdc, 10 à 36 Vdc
Indice de protection : IP67
Température de fonctionnement : -20 à +50 °C
Sorties standard : Modbus RTU, 4-20 mA actif, relais d’alarme
Options de sortie : 2 sorties 4-20 mA, Ethernet Modbus TCP/IP, Ethernet PoE, M-Bus selon configuration
Relais d’alarme : max. 48 Vdc, 0,5 A
Impédance de sortie analogique : < 500 Ω
Matériau du boîtier : aluminium moulé sous pression
Raccordement fluidique : acier inoxydable 1.4404, G 1/2"
Raccords en option : UNF 5/8", NPT 1/2"
Filtre de protection : filtre en acier inoxydable fritté ou capot perforé en inox selon configuration

Variables disponibles via Modbus

Selon configuration, le FA 550 peut transmettre plusieurs grandeurs liées à l’humidité :

point de rosée sous pression en °Ctd ;
température en °C ;
humidité relative en %HR ;
humidité absolue en g/m³ ;
teneur en humidité en g/kg ;
concentration en humidité en ppmV/V ;
pression partielle de vapeur d’eau en hPa ;
point de rosée atmosphérique en °Ctd.atm.

Affichage, alarmes et communication

Le FA 550 peut être fourni avec un écran intégré permettant de visualiser le point de rosée et d’autres grandeurs d’humidité directement sur site.

Le relais d’alarme intégré permet de définir un seuil et une hystérésis afin d’être alerté en cas de dépassement. La sortie analogique 4-20 mA peut être mise à l’échelle selon l’application ou attribuée à une autre grandeur de mesure, par exemple l’humidité absolue en g/m³.

Selon configuration, le FA 550 peut être intégré à une supervision via Modbus RTU, Ethernet Modbus TCP/IP, Ethernet PoE ou M-Bus.

Accessoires et options

Chambre de mesure standard pour air comprimé jusqu’à 16 bar
Chambre de mesure haute pression jusqu’à 350 bar
Chambre de mesure bypass en acier inoxydable pour gaz sous pression
Câbles de raccordement 5 m ou 10 m
Câbles Ethernet M12 vers RJ45
Alimentation 24 Vdc en boîtier mural
Kit CS Service Software pour configuration et maintenance
Presse-étoupe pour passage de câble
Étalonnage de précision à -40 °Ctd ou +3 °Ctd avec certificat ISO
Point d’étalonnage supplémentaire au choix

Applications principales

Mesure du point de rosée dans l’air comprimé en environnement industriel
Surveillance après sécheur par adsorption
Contrôle après sécheur à membrane
Mesure après sécheur frigorifique
Suivi de l’humidité résiduelle dans les process de fabrication
Mesure du point de rosée en extérieur
Surveillance de gaz industriels : oxygène, azote, argon, hydrogène, gaz naturel, biogaz selon compatibilité
Contrôle des installations exposées à des conditions difficiles
Intégration dans une supervision via 4-20 mA, Modbus RTU ou Ethernet selon configuration

Pourquoi choisir le FA 550 ?

Le FA 550 est adapté lorsque la mesure du point de rosée doit être installée dans un environnement exigeant : extérieur, process industriel, ambiance humide, poussiéreuse ou installation nécessitant un boîtier robuste.

Il permet de surveiller en continu le point de rosée, de détecter une dérive d’humidité et de protéger les équipements contre les risques de condensation. Grâce à ses sorties industrielles et options de communication, il peut être intégré dans une installation existante ou une supervision.

Référence FA550

Fiche technique - Accessoires point de rosée

Téléchargement (2.48MB)

Fiche technique - FA 550

Téléchargement (923.72KB)
