FA 515 EX – Transmetteur de point de rosée ATEX pour zones explosives

Name: FA 515 EX – Transmetteur de point de rosée ATEX pour zones explosives
Brand: CS INSTRUMENTS
SKU: FA515
Availability: InStock

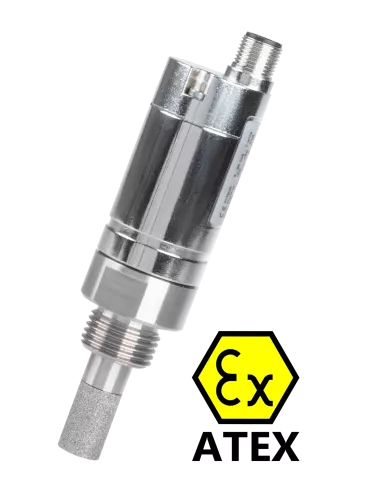

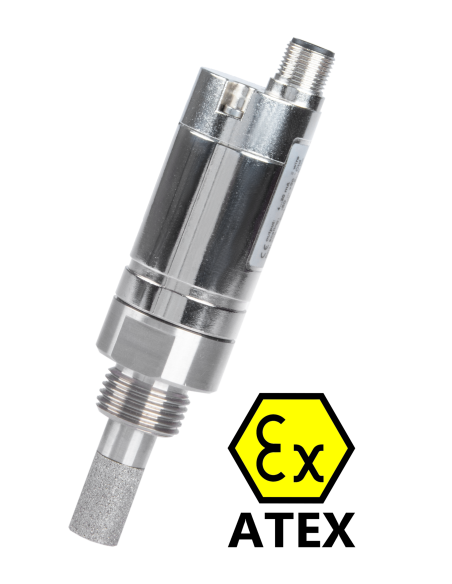

Le FA 515 Ex CS Instruments est un transmetteur de point de rosée ATEX conçu pour mesurer l’humidité résiduelle dans les zones explosives.

Il mesure le point de rosée ou le point de rosée sous pression dans l’air comprimé et les gaz non agressifs, notamment l’argon, l’azote, le biogaz, le gaz naturel ou l’hydrogène.

Avec son homologation ATEX pour zone 1 gaz et zone 21 poussière, sa sortie analogique 4-20 mA en technique 2 fils et sa tenue en pression jusqu’à 500 bar, le FA 515 Ex est adapté aux applications industrielles nécessitant une mesure fiable du point de rosée en atmosphère explosive.

Demande de devis

Transmetteur de point de rosée ATEX pour zones explosives

Le FA 515 Ex CS Instruments est un transmetteur de point de rosée destiné à la mesure de l’humidité résiduelle dans les zones à risque d’explosion.

Il mesure le point de rosée ou le point de rosée sous pression dans l’air comprimé et les gaz non agressifs. Sa conception permet une utilisation dans des environnements industriels où la présence de gaz ou de poussières inflammables impose l’utilisation d’un matériel certifié ATEX.

Le FA 515 Ex est particulièrement adapté aux applications de mesure du point de rosée sur gaz purs, air comprimé, azote, argon, biogaz, gaz naturel ou hydrogène.

Pourquoi utiliser un transmetteur de point de rosée ATEX ?

Dans les zones explosives, les instruments de mesure doivent être adaptés au niveau de risque de l’installation.

Un transmetteur standard ne peut pas être utilisé dans une zone ATEX si son homologation ne correspond pas à l’environnement. Le FA 515 Ex est conçu pour les applications où la mesure du point de rosée doit être réalisée dans une atmosphère explosive, avec une sécurité intrinsèque adaptée.

Il permet de surveiller l’humidité résiduelle dans les gaz et de limiter les risques liés à la condensation, à la corrosion ou aux défauts de process dans des installations sensibles.

Avantages du FA 515 Ex

Conçu pour la mesure du point de rosée en zones explosives
Homologation ATEX pour gaz et poussières
Adapté à l’air comprimé et aux gaz non agressifs
Construction robuste
Tenue en pression jusqu’à 500 bar
Capteur d’humidité stable à long terme
Sortie analogique 4-20 mA en technique 2 fils
Échelle de mesure -80 à +20 °Ctd
Résolution du signal capteur améliorée grâce à une électronique d’analyse optimisée
Mise à l’échelle spéciale possible pour d’autres grandeurs d’humidité

Homologations ATEX

Le FA 515 Ex dispose des homologations suivantes :

II 2G Ex ib IIC T4 Gb : zone 1 gaz, sécurité intrinsèque, température 135 °C
II 2D Ex ib IIIC T80°C Db : zone 21 poussière, sécurité intrinsèque, température 80 °C

Le FA 515 Ex doit être utilisé uniquement avec des alimentations pour transmetteurs, barrières de sécurité ou séparateurs galvaniques autorisés.

Caractéristiques maximales associées :

Ui : 28 V max.
Ii : 95 mA max.
Pi : 0,65 W max.

Caractéristiques techniques

Paramètre mesuré principal : point de rosée sous pression
Fluides : air comprimé et gaz non agressifs
Étendue de mesure : -80 à +20 °Ctd
Sortie analogique : 4-20 mA en technique 2 fils
Tenue en pression : -1 à 500 bar
Alimentation : 24 Vdc, 18 à 38 Vdc
Incertitude de mesure : ±1 °C de -20 à +20 °Ctd / ±2 °C de +50 à -20 °Ctd / ±3 °C de -80 à -50 °Ctd
Indice de protection : IP64
CEM : selon DIN EN 61326-1
Température de fonctionnement : -20 à +50 °C pour II 2G Ex ib IIC T4 Gb / -20 à +70 °C pour II 2D Ex ib IIIC T80°C Db
Température de stockage : -40 à +80 °C
Impédance de sortie analogique : < 500 Ω à 24 V
Raccordement fluidique : acier inoxydable 1.4404, G 1/2"
Raccords en option : UNF 5/8", NPT 1/2"
Raccordement électrique : M12, 4 broches
Protection du capteur : filtre 50 µm en acier inoxydable

Accessoires et options

Chambre de mesure haute pression jusqu’à 350 bar
Chambre de mesure bypass en acier inoxydable pour gaz sous pression
Mise à l’échelle spéciale de la sortie analogique sur d’autres grandeurs d’humidité : % HR, g/m³, mg/m³, ppm V/V, g/kg
Câble de raccordement FA 515 Ex pour circuits à sécurité intrinsèque
Câble de raccordement blindé FA 515 Ex pour circuits à sécurité intrinsèque
Alimentation en sécurité intrinsèque / barrière de sécurité

Applications principales

Biogaz et méthanisation : contrôle du point de rosée sur une installation de biogaz afin de surveiller l’humidité résiduelle du gaz.
Gaz naturel et énergie : mesure du point de rosée dans des réseaux ou skids gaz naturel en atmosphère explosive.
Hydrogène : suivi de l’humidité résiduelle dans des lignes hydrogène nécessitant un matériel certifié ATEX.
Industrie chimique et gaz industriels : mesure du point de rosée dans l’azote, l’argon ou d’autres gaz purs non agressifs.
Air comprimé en zone ATEX : surveillance du point de rosée dans un réseau d’air comprimé situé en zone explosive.
Process industriels sous pression : mesure du point de rosée sur des lignes gaz jusqu’à 500 bar selon configuration.
Installations avec poussières combustibles : utilisation possible en zone 21 poussière selon homologation ATEX.

Pourquoi choisir le FA 515 Ex ?

Le FA 515 Ex est adapté lorsque la mesure du point de rosée doit être réalisée dans une zone explosive ou sur des gaz nécessitant un matériel certifié ATEX.

Il permet de mesurer l’humidité résiduelle dans des gaz non agressifs, avec une sortie 4-20 mA simple à intégrer dans une chaîne de mesure industrielle. Sa tenue en pression jusqu’à 500 bar et sa construction robuste en font une solution adaptée aux applications exigeantes de gaz sous pression.

Référence FA515

Fiche technique - Accessoires point de rosée

Téléchargement (2.48MB)

Fiche technique - FA 515 Ex

Téléchargement (880.14KB)
