UltraCam LD 500 / LD 510 – Détecteur de fuite avec caméra ultrasonique

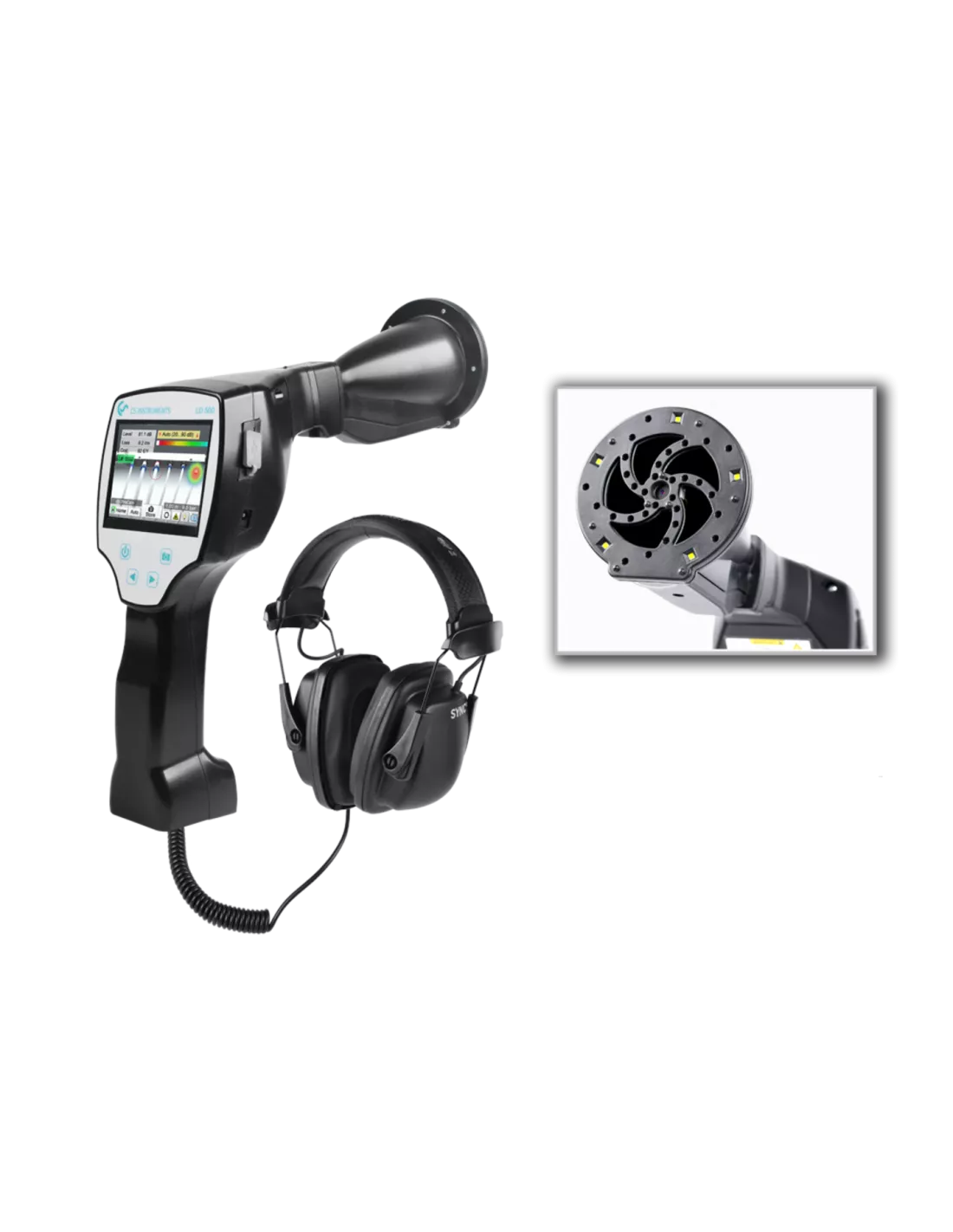

L’UltraCam LD 500 / LD 510 CS Instruments est une solution portable de détection de fuites d’air comprimé et de gaz avec caméra ultrasonique.

Grâce à ses 30 microphones MEMS, l’UltraCam permet de visualiser directement la fuite sur l’écran du détecteur LD 500 ou LD 510. Elle facilite la localisation des fuites en environnement industriel bruyant, même pendant le fonctionnement de l’installation.

Le système permet d’estimer le taux de fuite en l/min, de calculer le coût annuel associé, de documenter les fuites sur site et de créer des rapports conformes à une démarche ISO 50001 avec le logiciel CS Leak Reporter.

Demande de devis



Détecteur de fuite avec caméra ultrasonique

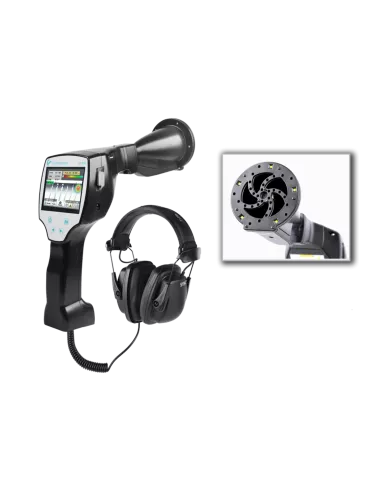

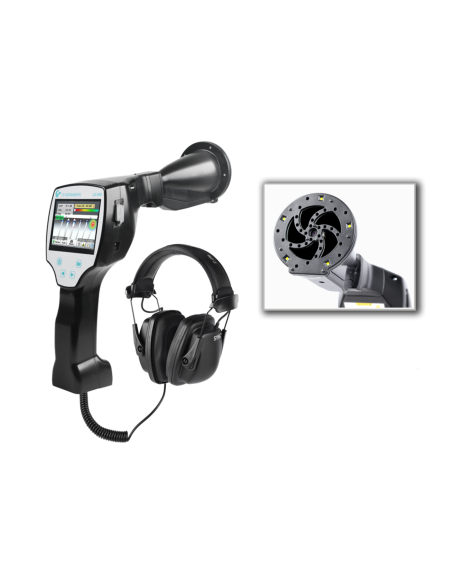

L’UltraCam LD 500 / LD 510 CS Instruments est une caméra ultrasonique conçue pour localiser plus rapidement les fuites d’air comprimé et de gaz. Elle utilise 30 microphones MEMS pour calculer une image ultrasonore et afficher la fuite directement sur l’écran du détecteur. L’utilisateur visualise ainsi l’emplacement de la fuite en temps réel, ce qui rend la recherche plus rapide qu’avec un détecteur de fuite classique.

L’UltraCam peut être utilisée avec les détecteurs LD 500 / LD 510 et permet de documenter les fuites directement sur site.

Avantages de l’UltraCam LD 500 / LD 510

  • Visualisation directe de la fuite sur l’écran

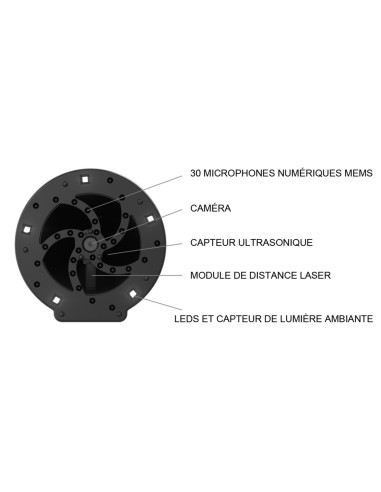

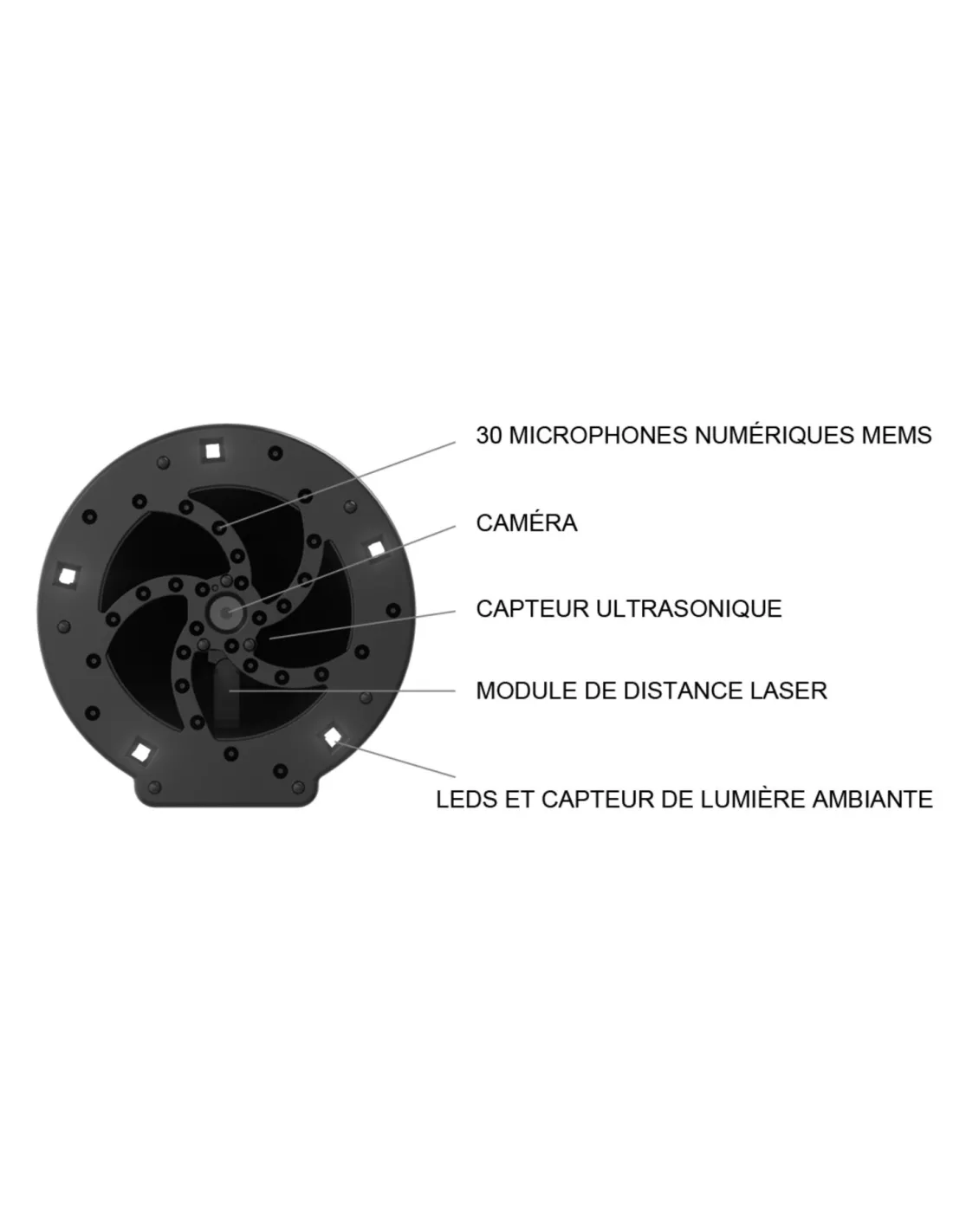

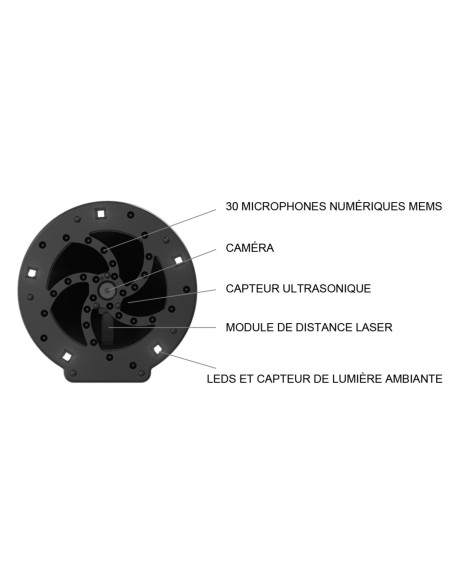

  • 30 microphones MEMS pour localiser la fuite sur l’image
  • Gain de temps par rapport aux détecteurs de fuites classiques
  • Utilisation possible en environnement bruyant pendant la production
  • Télémètre laser intégré pour le calcul automatique des coûts
  • Estimation du taux de fuite en l/min ou cfm
  • Calcul du coût annuel de la fuite
  • LED intégrées pour les environnements sombres

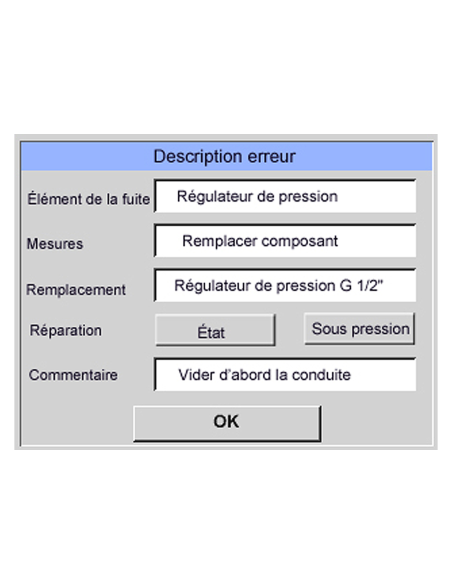

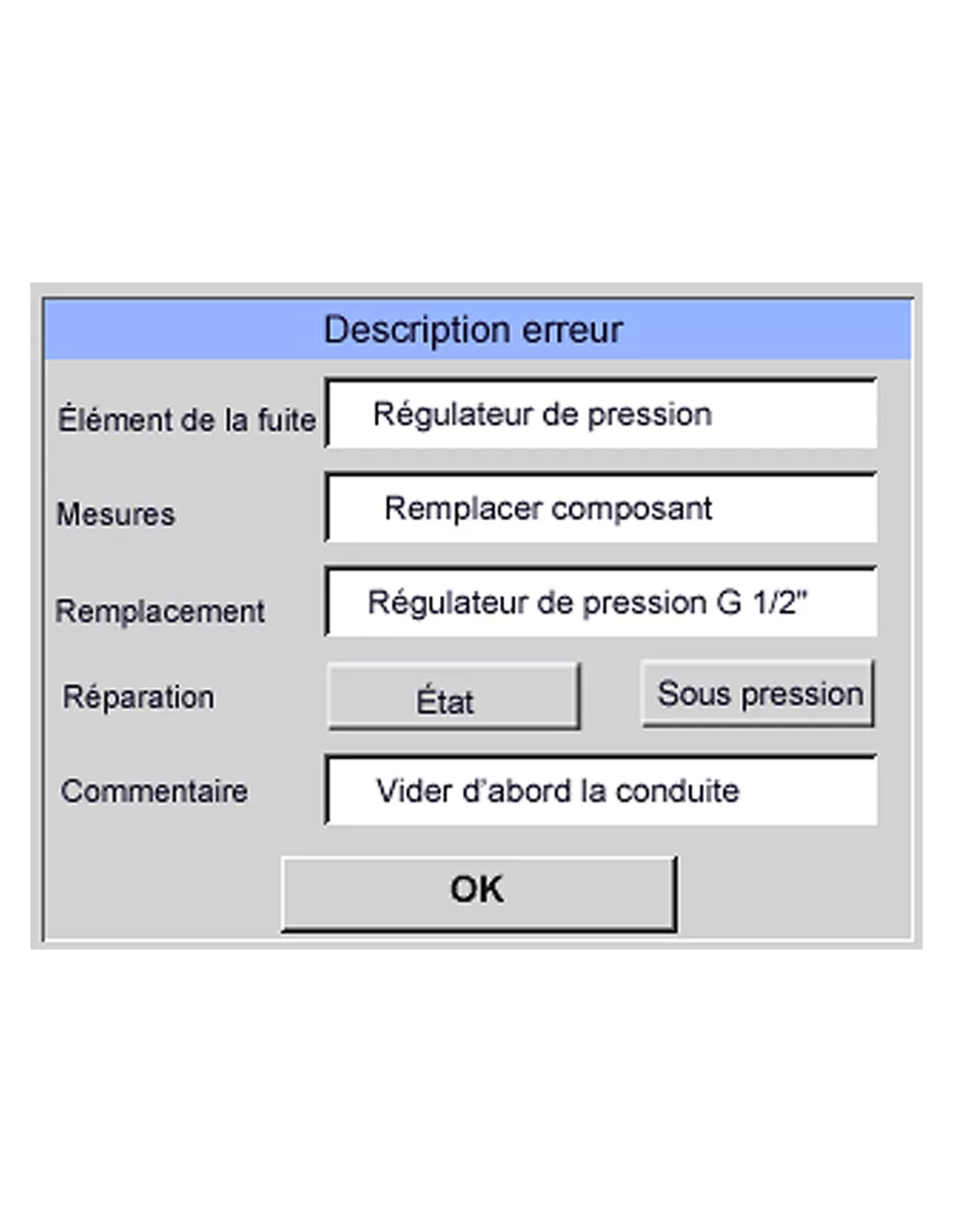

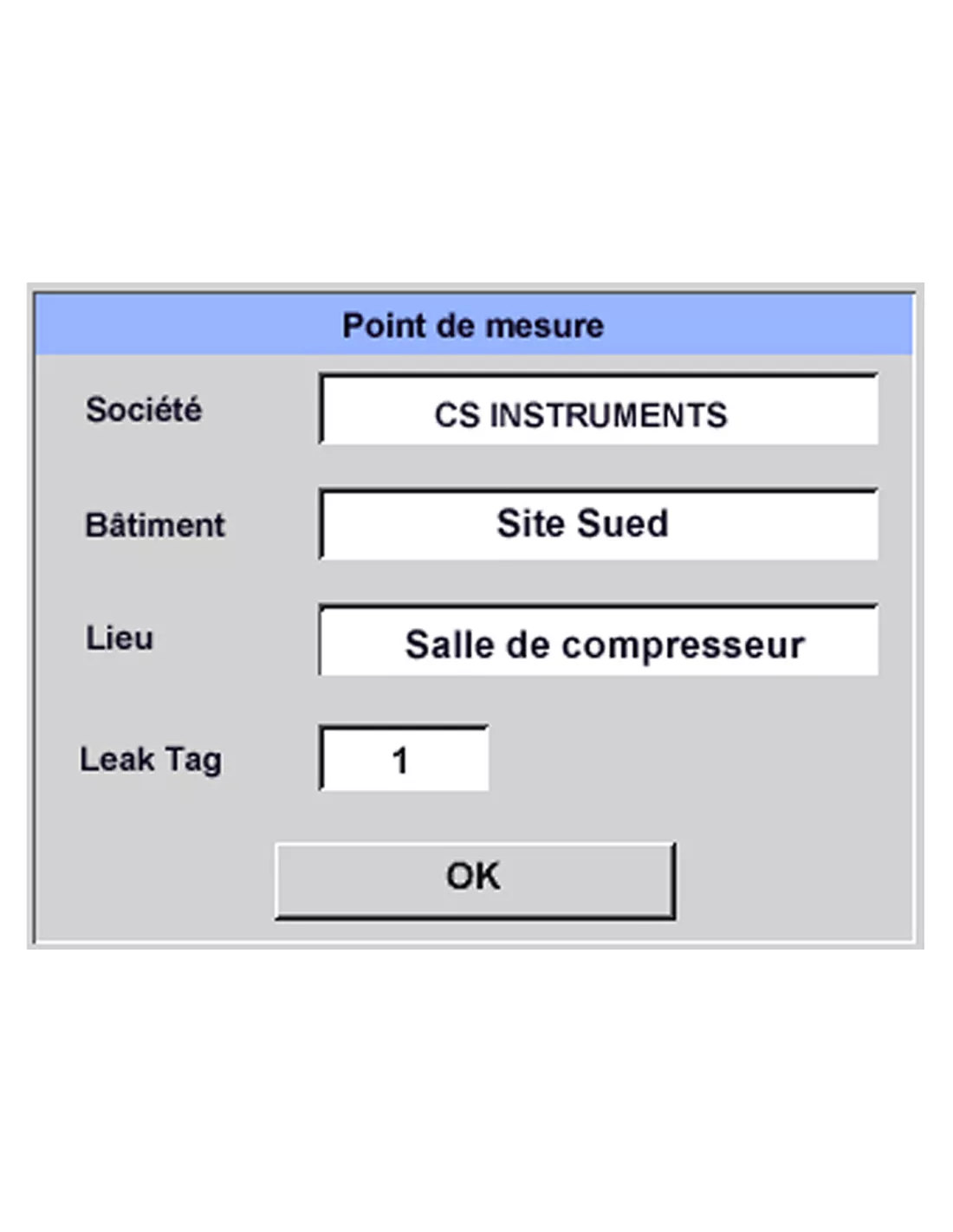

  • Documentation des fuites directement dans le détecteur
  • Compatible avec les détecteurs LD 500 / LD 510 existants selon configuration

Caractéristiques techniques

  • Type : caméra ultrasonique pour détecteur de fuite LD 500 / LD 510
  • Microphones : 30 microphones MEMS
  • Fréquence de fonctionnement LD 500 / LD 510 : 40 kHz ± 2 kHz
  • Sensibilité minimale : 0,1 l/min à 6 bar, à 5 m de distance
  • Affichage : écran tactile 3,5"
  • Interface : USB
  • Enregistreur de données : carte mémoire SD 16 Go, jusqu’à 100 millions de valeurs
  • Laser : classe 2, longueur d’onde 630 à 660 nm
  • Autonomie : environ 9 h sans UltraCam, environ 6 h avec UltraCam
  • Température ambiante : -5 à +50 °C
  • Poids sans casque : 540 g sans UltraCam, 698 g avec UltraCam

Versions disponibles

  • Kit UltraCam avec détecteur de fuites LD 500
  • Kit UltraCam avec détecteur de fuites LD 510

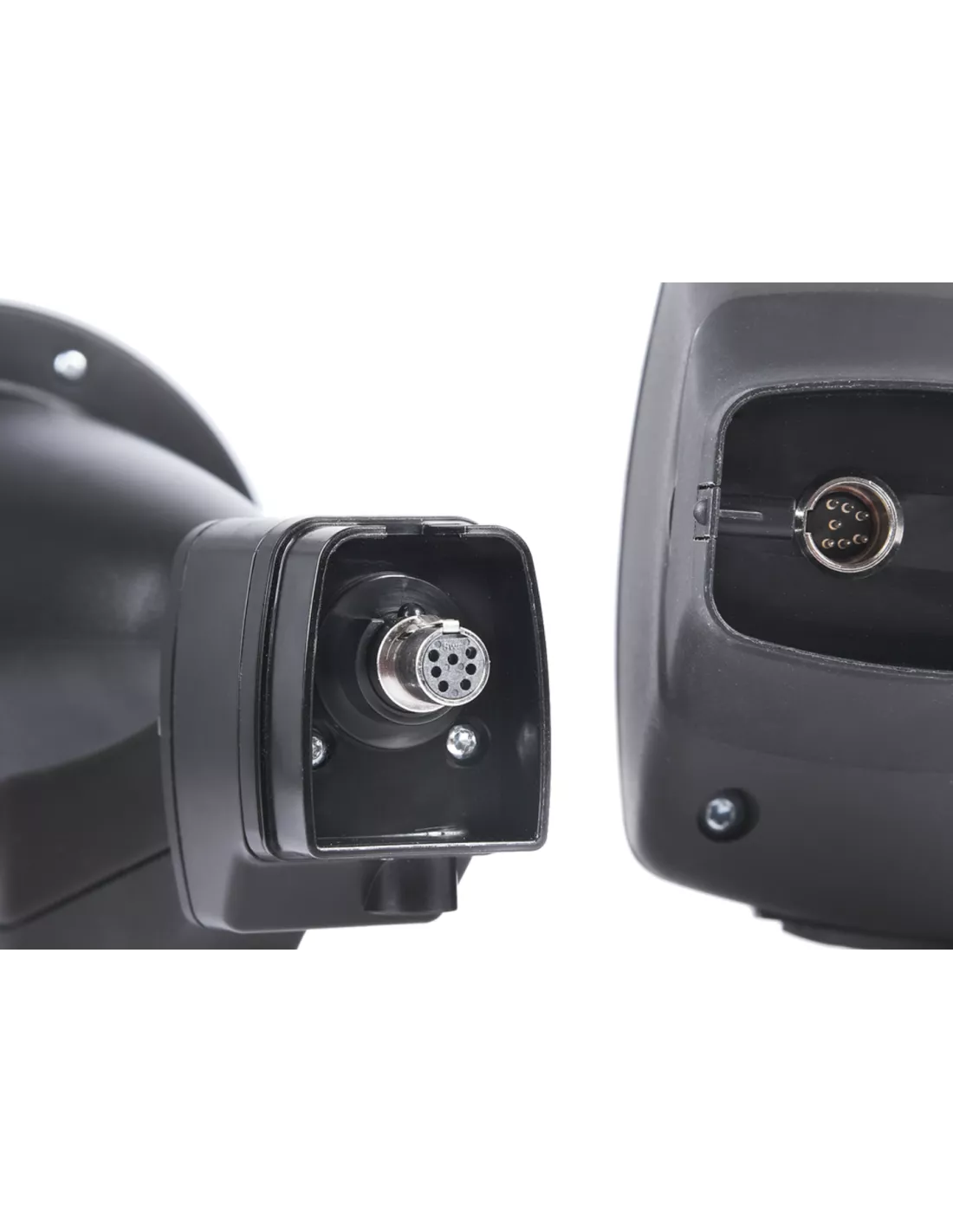

  • UltraCam seule pour montage sur versions antérieures LD 500 / LD 510 selon configuration

Accessoires et logiciels

Selon configuration, les kits peuvent inclure ou recevoir :

  • mallette de transport ;
  • casque insonorisé ;
  • tube de pointage ;
  • bloc d’alimentation ;
  • câble spiralé pour le capteur à ultrasons ;
  • étui avec bandoulière ;
  • étiquettes de repérage des fuites ;
  • logiciel CS Leak Reporter pour la création de rapports ;
  • solution Cloud pour le suivi multi-utilisateurs ou multi-sites.

Quelle différence avec le LD 500 / LD 510 classique ?

Le LD 500 / LD 510 est un détecteur de fuite portable avec caméra intégrée : il permet de détecter les ultrasons générés par une fuite, d’estimer le taux de fuite et de documenter l’intervention.

L’UltraCam ajoute une visualisation ultrasonique directe sur l’écran. Grâce à ses 30 microphones MEMS, la fuite apparaît directement sur l’image, ce qui facilite sa localisation et permet de gagner du temps lors des recherches de fuites, notamment en environnement industriel bruyant.

Applications principales

  • Recherche de fuites sur réseaux d’air comprimé
  • Détection de fuites sur raccords, flexibles, électrovannes et composants pneumatiques
  • Contrôle de fuites sur gaz comprimés

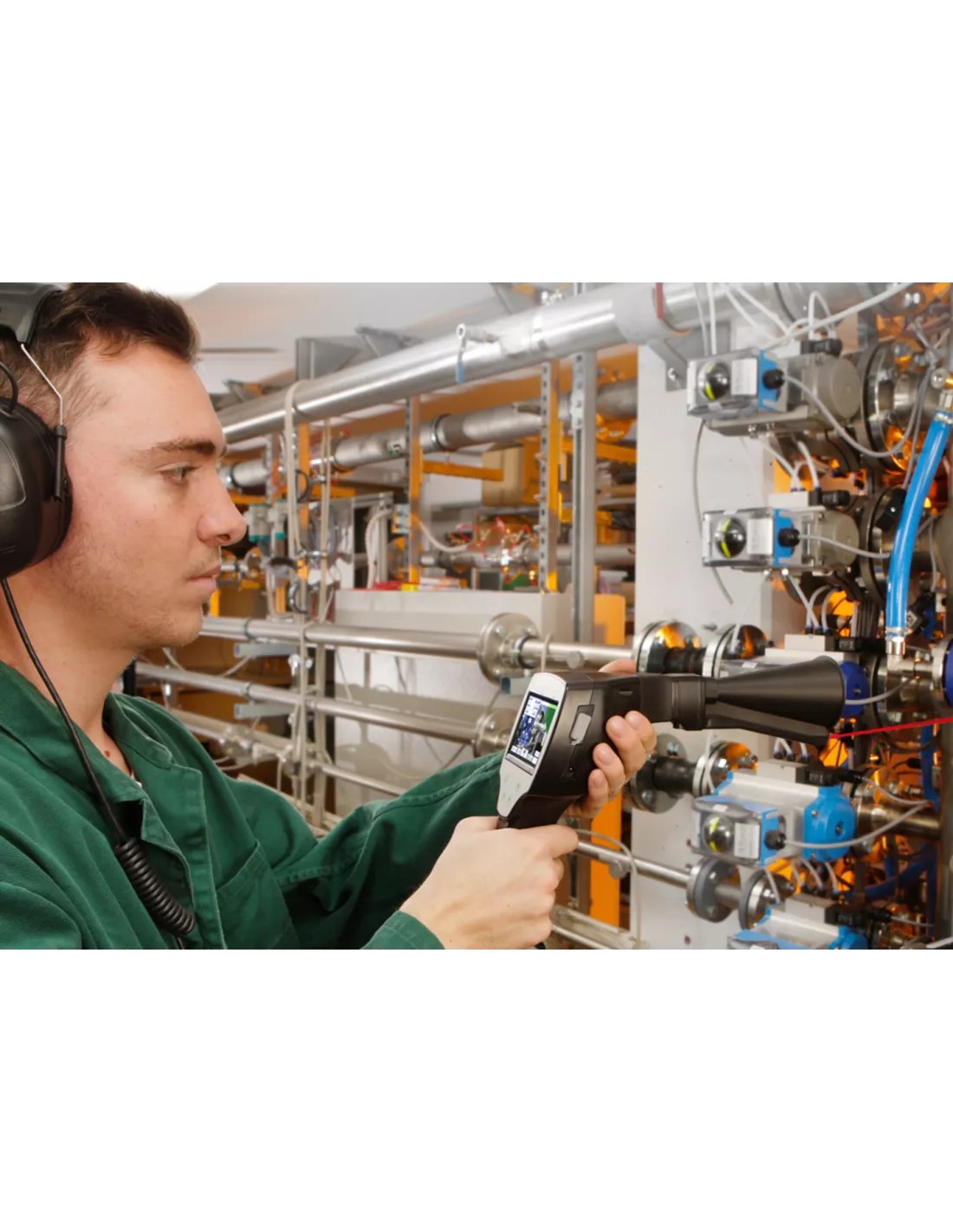

  • Campagnes de détection en atelier ou en production
  • Recherche de fuites en environnement industriel bruyant
  • Audit d’air comprimé et réduction des pertes énergétiques
  • Documentation des fuites avec estimation du débit, du coût et des actions correctives
  • Création de rapports de détection de fuites selon une démarche ISO 50001

Pourquoi choisir l’UltraCam LD 500 / LD 510 ?

L’UltraCam est adaptée aux entreprises qui veulent gagner du temps lors des campagnes de recherche de fuites et mieux documenter les pertes d’air comprimé ou de gaz.

La visualisation directe de la fuite sur l’image facilite la localisation, tandis que l’estimation du taux de fuite, du coût annuel et les fonctions de reporting permettent de prioriser les réparations.
