LD 500 / LD 510 – Détecteur de fuite avec caméra pour air comprimé et gaz

Name: LD 500 / LD 510 – Détecteur de fuite avec caméra pour air comprimé et gaz
Brand: CS INSTRUMENTS
SKU: LD500/510
Availability: InStock

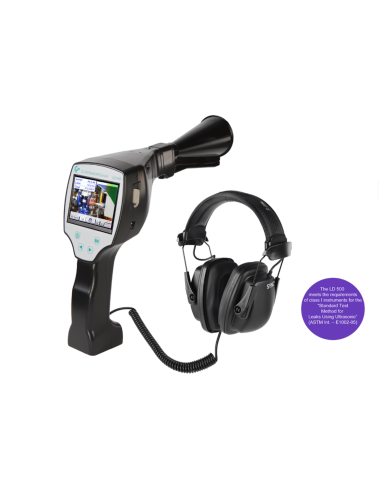

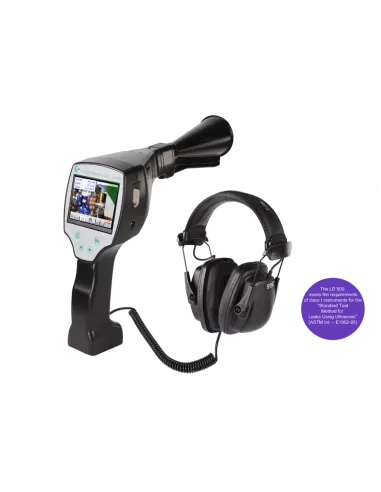

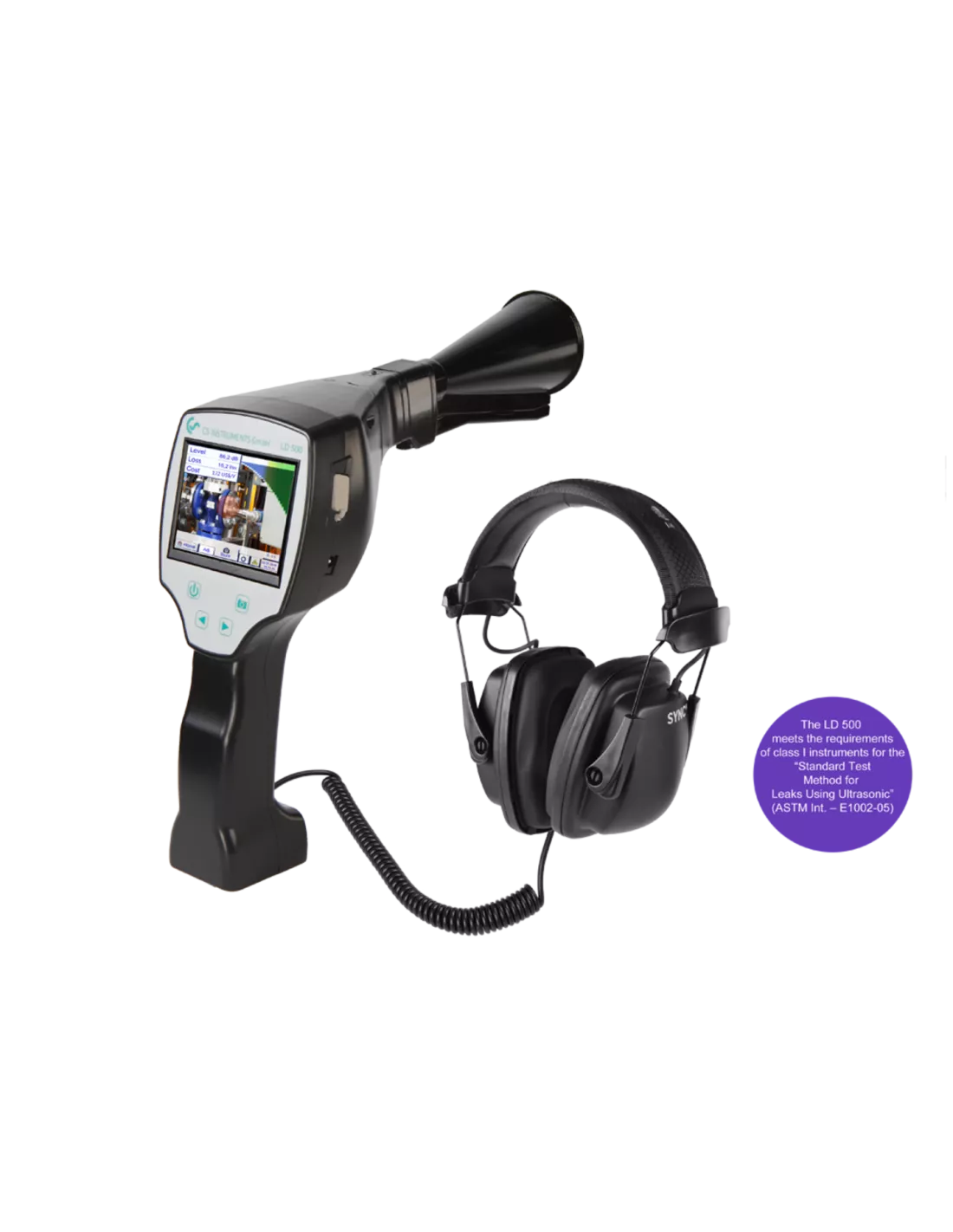

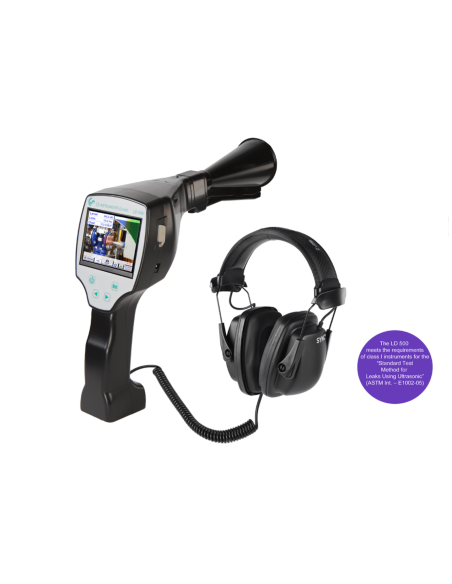

Le LD 500 / LD 510 CS Instruments est un détecteur de fuite portable avec caméra intégrée, conçu pour localiser les fuites d’air comprimé, de gaz, de vapeur et de vide.

Il détecte les ultrasons générés par les fuites, les rend audibles dans le casque et permet d’estimer le taux de fuite en l/min ainsi que le coût annuel associé en euros.

Grâce à sa caméra intégrée, chaque fuite peut être documentée directement sur site avec une photo, une localisation, une estimation du coût et les informations nécessaires à la réparation.

Demande de devis

Détecteur de fuite portable avec caméra intégrée

Le LD 500 / LD 510 CS Instruments est un détecteur de fuite portable destiné aux réseaux d’air comprimé, de gaz, de vapeur et de vide.

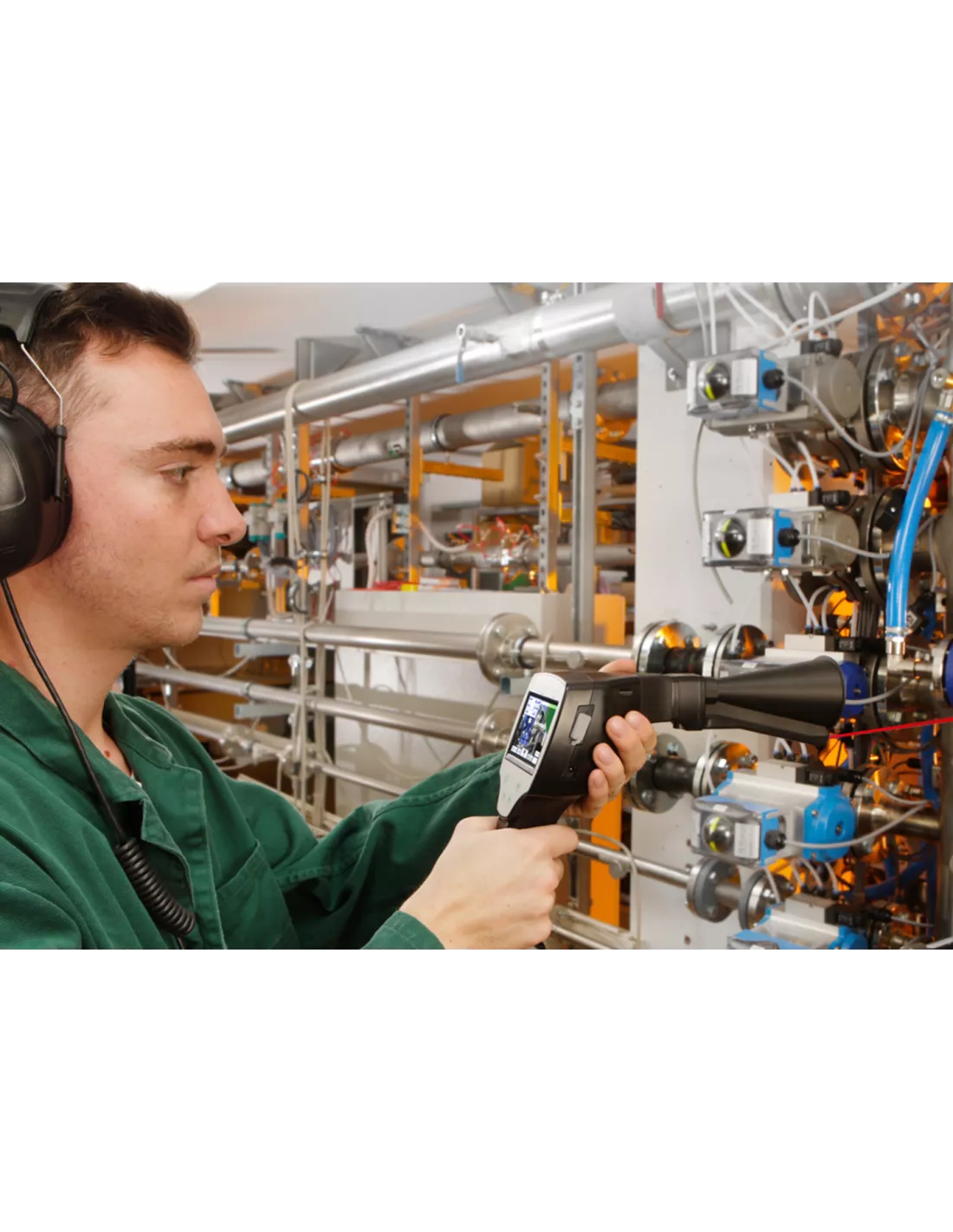

Les fuites génèrent des ultrasons inaudibles pour l’oreille humaine. Le LD 500 / LD 510 les détecte, les rend audibles dans le casque et aide l’utilisateur à localiser précisément l’origine de la fuite, même dans un environnement industriel bruyant.

L’appareil affiche le taux de fuite en l/min ainsi que le coût annuel estimé. Ces informations peuvent être associées à une photo de la fuite afin de faciliter la documentation, la priorisation et le suivi des réparations.

Avantages du LD 500 / LD 510

Détection des fuites d’air comprimé, gaz, vapeur et vide
Caméra intégrée pour documenter chaque fuite
Affichage du taux de fuite en l/min
Estimation du coût annuel en €/an
Télémètre laser intégré pour le calcul automatique des coûts
Fonction Auto Level pour adapter la sensibilité au bruit ambiant
Utilisation possible en environnement industriel bruyant
Capture d’écran et documentation directement sur site
Transfert des données vers PC via USB
Création de rapports avec le logiciel CS Leak Reporter
Appareil léger, portable et utilisable à une main
Autonomie jusqu’à environ 9 h

Documentation des fuites directement sur site

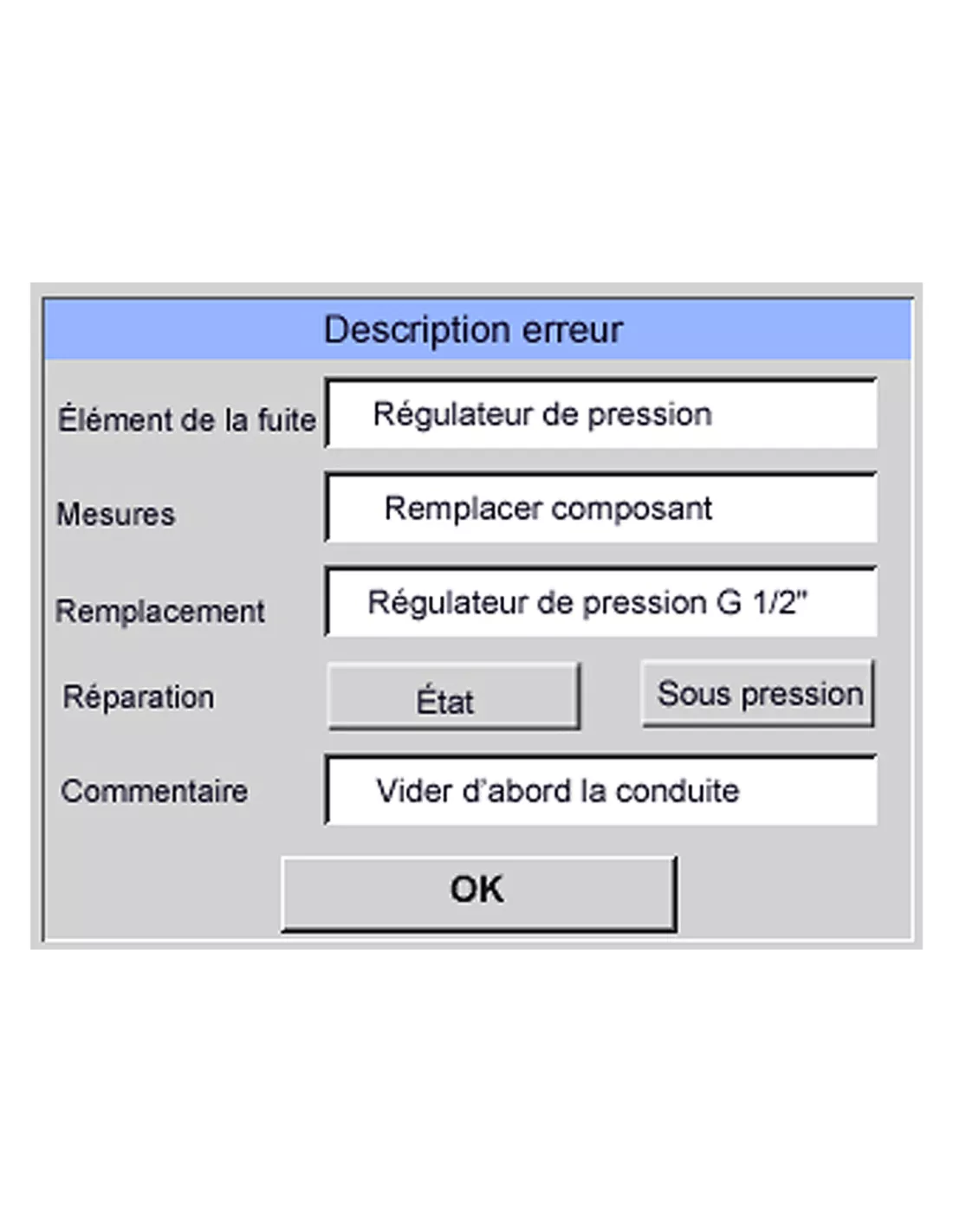

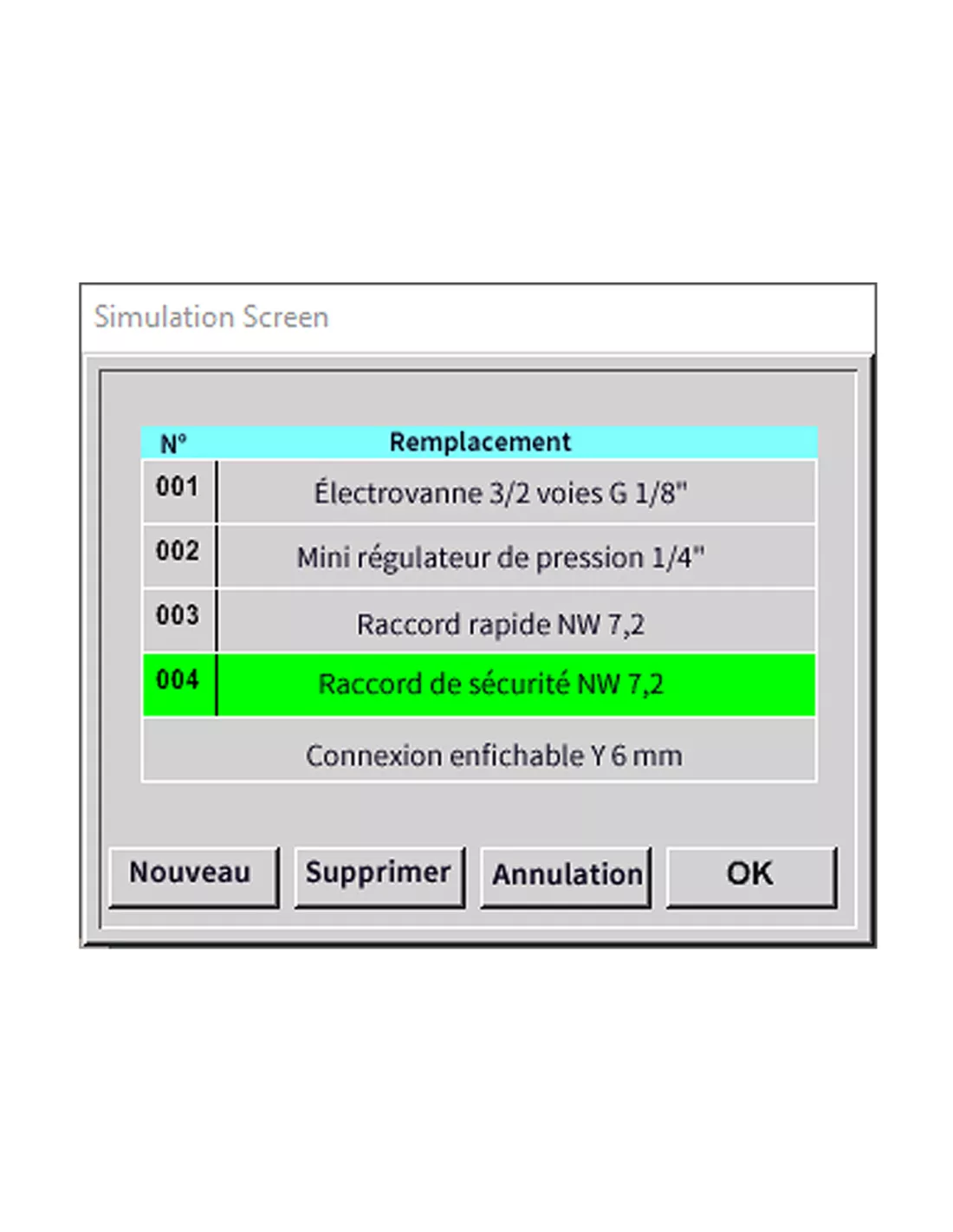

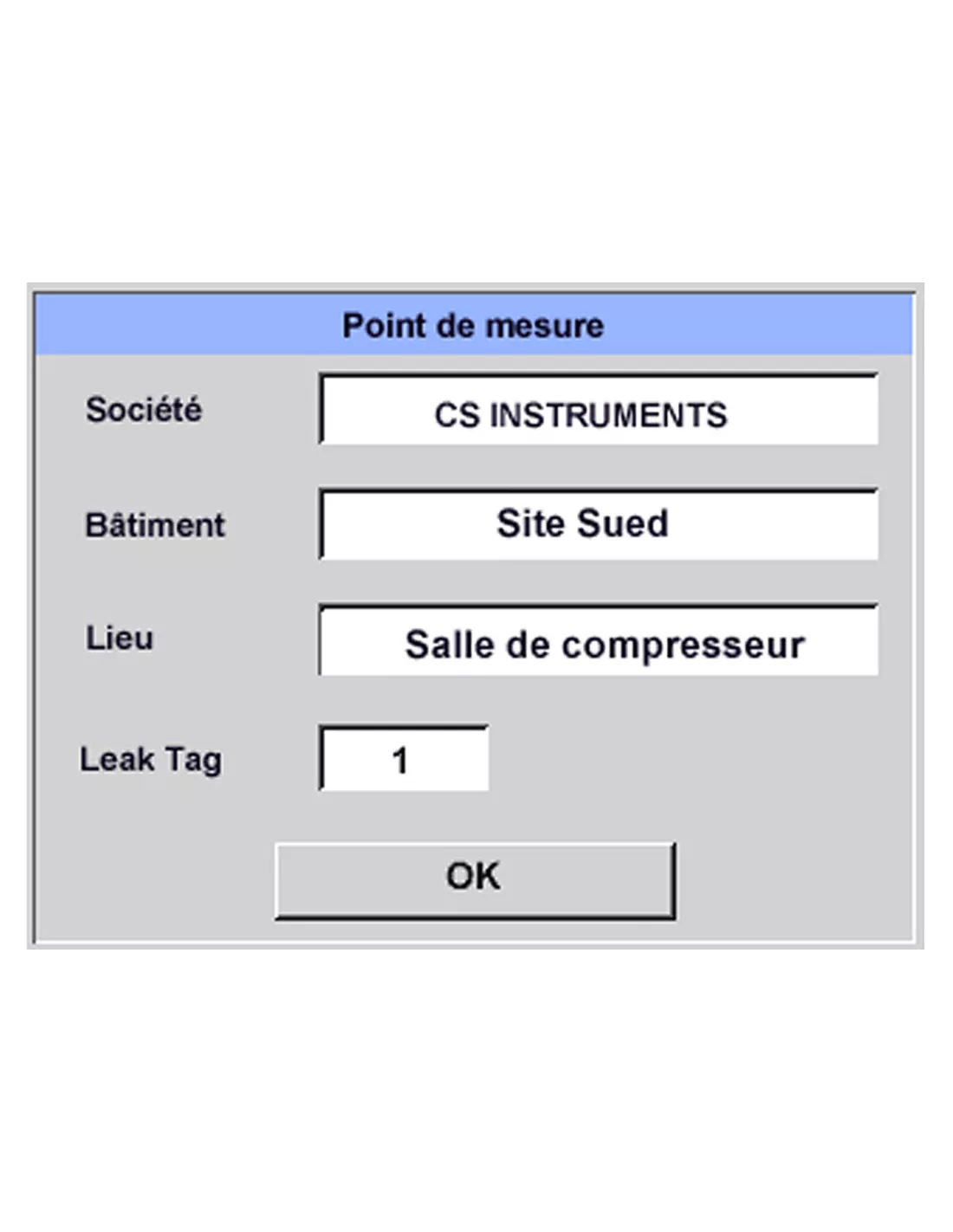

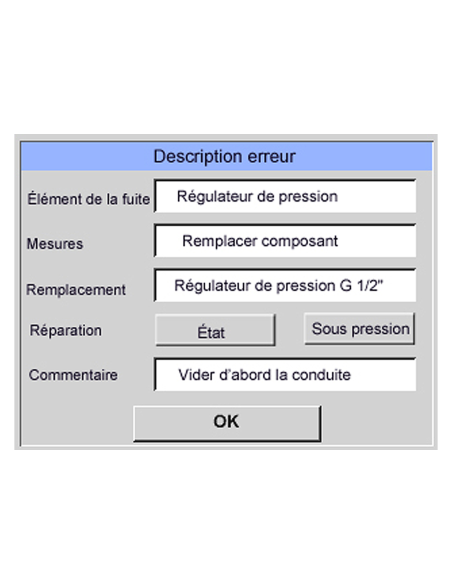

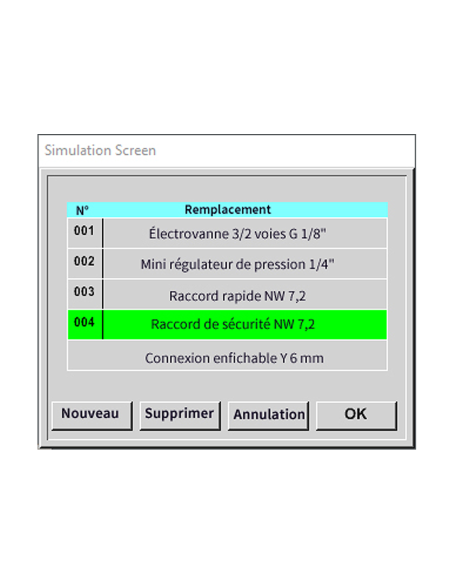

Le LD 500 / LD 510 permet de documenter les fuites pendant l’intervention. L’utilisateur peut renseigner la localisation de la fuite, par exemple l’entreprise, le bâtiment et le lieu. Il peut également saisir le coût de l’air comprimé, l’action corrective à prévoir, la pièce à remplacer et les informations utiles à la réparation.

Cette documentation permet de passer d’une simple recherche de fuite à un vrai suivi de maintenance : les fuites sont identifiées, chiffrées, localisées et priorisées.

Logiciel CS Leak Reporter

Les données collectées peuvent être exploitées avec le logiciel CS Leak Reporter. Le logiciel permet de créer des rapports détaillés selon une démarche ISO 50001, avec une vue d’ensemble des fuites détectées, des économies potentielles, des mesures de réparation et du degré de priorité de chaque fuite.

Une solution Cloud est également disponible pour les équipes ou les entreprises disposant de plusieurs sites.

Différence entre LD 500 et LD 510

Le LD 500 est le détecteur de fuite portable avec caméra intégrée pour localiser, quantifier et documenter les fuites.

Le LD 510 reprend les fonctions du LD 500 et ajoute une entrée supplémentaire pour capteurs externes. Selon configuration, il peut être associé à d’autres capteurs CS Instruments, par exemple pour la pression, le débit ou le point de rosée.

Caractéristiques techniques

Type : détecteur de fuite portable avec caméra intégrée
Fréquence de fonctionnement : 40 kHz ± 2 kHz
Sensibilité minimale : 0,1 l/min à 6 bar, à 5 m de distance
Affichage : écran tactile 3,5"
Interface : USB
Enregistreur de données : carte mémoire SD 16 Go, jusqu’à 100 millions de valeurs
Laser : classe 2
Longueur d’onde laser : 630 à 660 nm
Puissance laser : < 1 mW
Connexions : prise jack 3,5 mm pour casque et prise d’alimentation pour chargeur externe
Alimentation : batteries Li-ion internes
Autonomie : environ 9 h
Temps de recharge : environ 4 h
Température ambiante : -5 à +50 °C
CEM : DIN EN 61326
Fonction Auto Level : adaptation automatique de la sensibilité à l’environnement
Poids sans casque : 540 g sans UltraCam, 698 g avec UltraCam

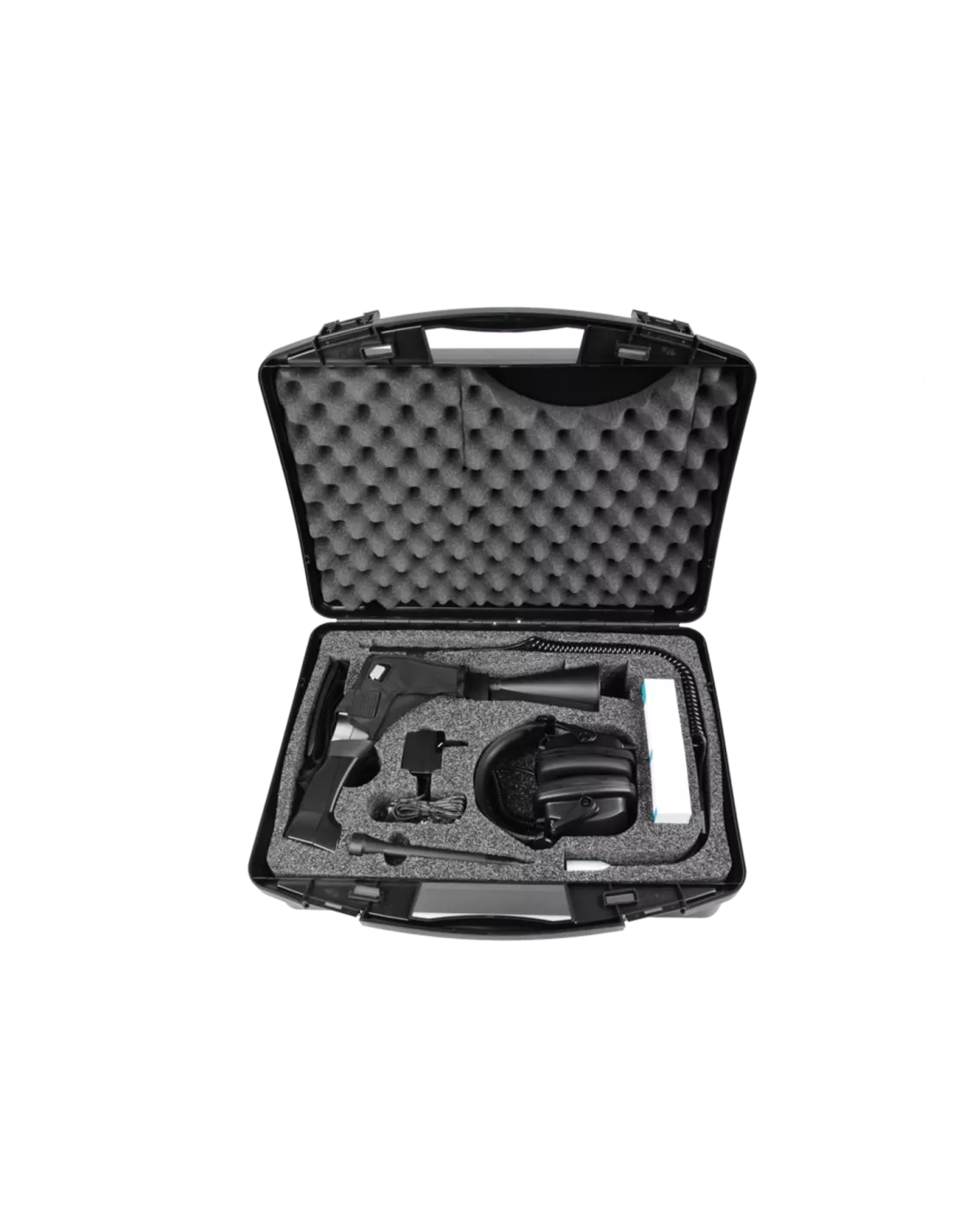

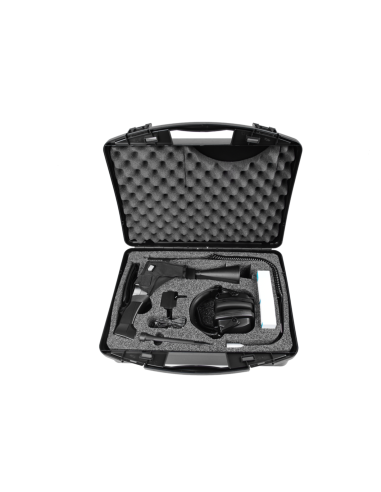

Composition des kits

Selon version, les kits LD 500 / LD 510 peuvent comprendre :

détecteur de fuite LD 500 ou LD 510 ;
trompette acoustique ;
caméra intégrée ;
télémètre laser intégré ;
100 étiquettes de fuite ;
mallette de transport ;
casque insonorisé ;
tube de pointage ;
bloc d’alimentation ;
câble spiralé pour capteur à ultrasons ;
étui avec bandoulière.

Accessoires compatibles

Miroir parabolique pour la recherche de fuites à grande distance
Col de cygne pour les endroits difficiles d’accès
Émetteur à ultrasons pour tests d’étanchéité sur canalisations non pressurisées
Étiquettes de repérage des fuites sur site
Logiciel CS Leak Reporter V2
Solution CS Leak Reporter Cloud
UltraCam pour visualiser directement les fuites sur l’écran selon configuration
Réétalonnage LD 500 / LD 510

Applications principales

Recherche de fuites sur réseaux d’air comprimé
Détection de fuites sur raccords, flexibles, électrovannes, vérins et composants pneumatiques
Contrôle de fuites sur gaz comprimés
Recherche de fuites sur vapeur ou installations sous vide
Campagnes de maintenance préventive
Audit d’air comprimé et réduction des pertes énergétiques
Documentation des fuites avec photo, localisation et coût estimé
Suivi des réparations et des actions correctives
Création de rapports de détection de fuites selon une démarche ISO 50001

Pourquoi choisir le LD 500 / LD 510 ?

Le LD 500 / LD 510 est adapté aux entreprises qui souhaitent réduire les pertes liées aux fuites d’air comprimé ou de gaz.

Il permet de localiser les fuites, d’estimer leur impact financier, de documenter les interventions et de structurer les actions de réparation. C’est une solution pertinente pour les équipes maintenance, énergie, production, services généraux ou les prestataires d’audit.

Référence LD500/510

Fiche technique - LD 500 / 510

Téléchargement (2.34MB)

Fiche technique - Capteurs appropriés

Téléchargement (1.8MB)
