FA 505 – Capteur de point de rosée OEM pour air comprimé et gaz

Name: FA 505 – Capteur de point de rosée OEM pour air comprimé et gaz
Brand: CS INSTRUMENTS
SKU: FA505
Availability: InStock

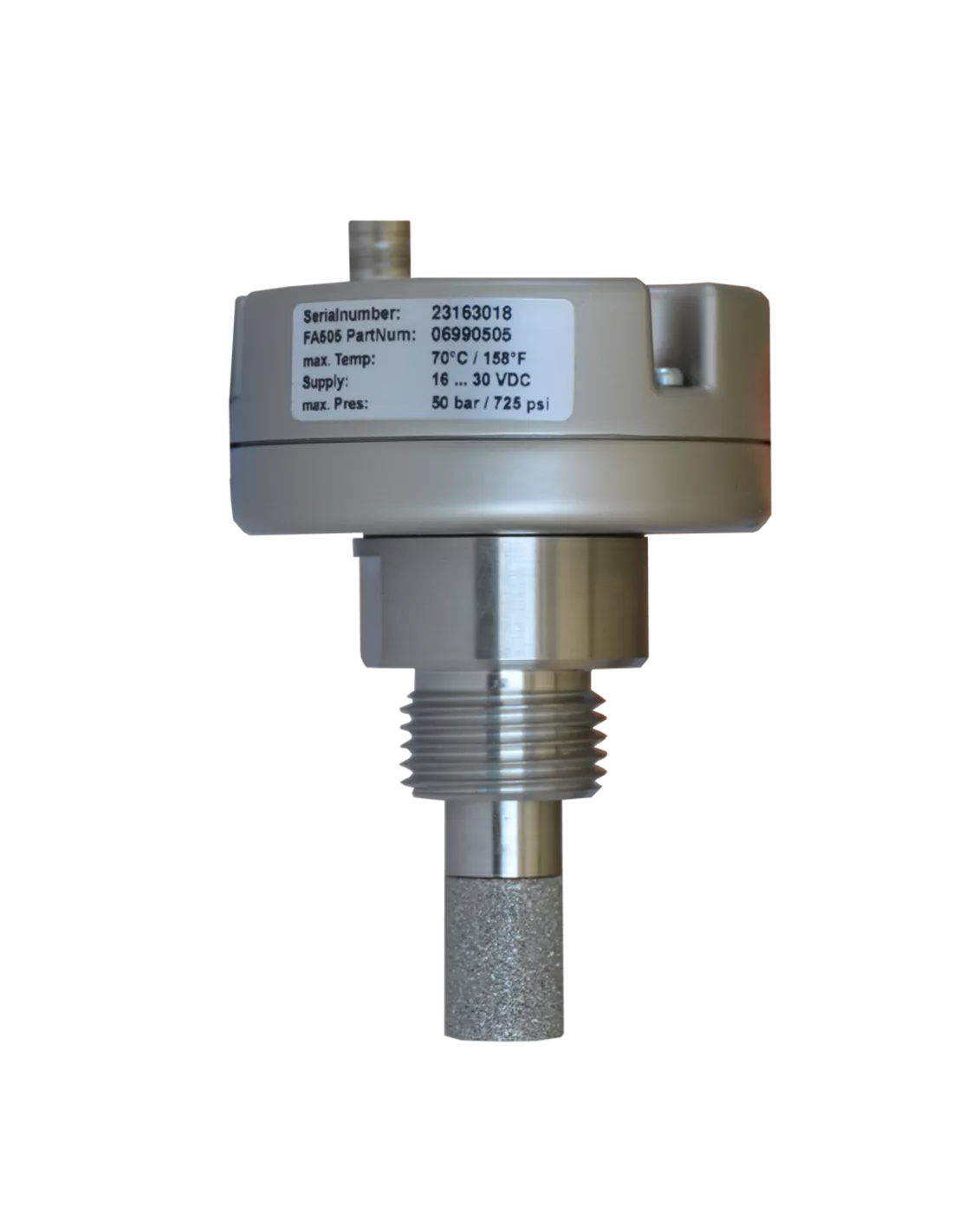

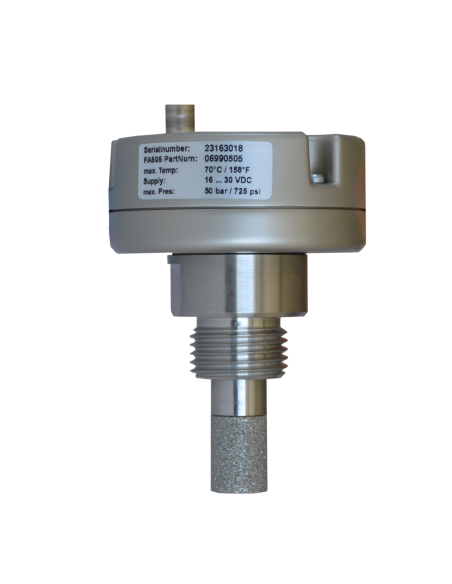

Le FA 505 CS Instruments est un capteur de point de rosée OEM conçu pour mesurer l’humidité résiduelle dans l’air comprimé et les gaz.

Grâce à son format compact et à sa conception optimisée pour les faibles encombrements, il s’intègre facilement dans des systèmes de séchage, machines ou équipements industriels nécessitant une mesure du point de rosée embarquée.

Stable à long terme, insensible à la condensation et rapide, le FA 505 permet de surveiller le point de rosée avec une sortie analogique 4-20 mA ou une interface Modbus RTU selon configuration. Il couvre les plages -80 à +20 °Ctd, -60 à +30 °Ctd ou -20 à +50 °Ctd.

Demande de devis

Capteur de point de rosée OEM pour systèmes de séchage

Le FA 505 CS Instruments est un capteur de point de rosée destiné aux applications OEM et aux intégrations dans des machines ou systèmes de séchage.

Il permet de mesurer l’humidité résiduelle dans l’air comprimé et les gaz, avec un encombrement réduit. Cette conception compacte le rend particulièrement adapté aux fabricants de machines, intégrateurs ou constructeurs d’équipements qui souhaitent intégrer une mesure du point de rosée directement dans leur solution.

Le FA 505 est utilisé pour suivre le niveau de séchage, contrôler l’humidité résiduelle et éviter les problèmes liés à une présence d’eau trop importante dans l’air comprimé ou les gaz.

Pourquoi choisir un capteur de point de rosée OEM ?

Dans certaines installations, le capteur doit être intégré directement dans une machine, un sécheur ou un système industriel complet.

Un capteur OEM doit donc être compact, simple à intégrer et capable de transmettre la mesure vers l’électronique de la machine, un automate ou une supervision. Le FA 505 répond à ce besoin avec son format réduit, son raccordement M8, sa sortie analogique 4-20 mA et son interface Modbus RTU selon configuration.

Il permet aux fabricants et intégrateurs d’ajouter une mesure fiable du point de rosée dans leurs propres équipements.

Avantages du FA 505

Conception optimisée pour les faibles encombrements
Adapté aux intégrations OEM dans des systèmes de séchage
Mesure du point de rosée dans l’air comprimé et les gaz
Insensible à la condensation
Temps de réponse rapide
Sortie 4-20 mA en câblage 2 fils ou interface Modbus RTU
Version spéciale haute pression jusqu’à 350 bar
Diagnostic possible sur site avec instrument portable ou logiciel CS Service Software
Mise à l’échelle possible de la sortie analogique selon l’application

Caractéristiques techniques

Paramètre mesuré principal : point de rosée sous pression
Fluides : air comprimé et gaz
Étendues de mesure selon version : -80 à +20 °Ctd / -60 à +30 °Ctd / -20 à +50 °Ctd
Incertitude de mesure : ±1 °C de +50 à -20 °Ctd / ±2 °C de -20 à -50 °Ctd / ±3 °C de -50 à -80 °Ctd
Plage de pression standard : -1 à 50 bar
Version spéciale : jusqu’à 350 bar
Alimentation électrique : 24 VDC, 16 à 30 VDC
Indice de protection : IP65
Température de fonctionnement : -20 à +70 °C
Raccordement électrique : M8, 4 broches
Liaison PC : interface Modbus RTU RS485
Sorties disponibles : 4-20 mA avec câblage 2 fils ou RS485 Modbus
Charge pour sortie analogique : < 500 Ω
Filetage à visser : G 1/2"
Matériau du boîtier : alliage de zinc
Protection du capteur : filtre fritté 50 µm en acier inoxydable
Poids : environ 0,11 kg

Paramétrage et logiciel CS Service Software

Le FA 505 peut être configuré avec le logiciel CS Service Software et le kit de connexion PC.

Selon configuration, le logiciel permet de sélectionner les unités, de régler les échelles et de modifier la sortie 4-20 mA. La mise à l’échelle peut être adaptée à différentes grandeurs d’humidité comme le point de rosée, l’humidité relative, l’humidité absolue, les mg/m³ ou les ppm V/V.

Accessoires et options

Chambre de mesure standard jusqu’à 16 bar
Chambre de mesure haute pression jusqu’à 350 bar
Chambre de mesure en acier inoxydable
Logiciel CS Service Software avec kit de connexion PC
Option pression maximale jusqu’à 350 bar
Option de mise à l’échelle spéciale de la sortie analogique
Ajustement de précision à -40 °Ctd ou +3 °Ctd avec certificat ISO
Point d’étalonnage supplémentaire au choix

Applications principales

Intégration dans des systèmes de séchage OEM
Mesure du point de rosée dans des machines industrielles
Contrôle de l’humidité résiduelle dans l’air comprimé
Suivi du point de rosée dans les gaz industriels
Intégration dans des sécheurs par adsorption
Surveillance du séchage dans des équipements compacts
Applications où l’espace disponible pour l’instrumentation est limité
Installations nécessitant une sortie 4-20 mA ou Modbus RTU
Applications haute pression jusqu’à 350 bar selon configuration

Pourquoi choisir le FA 505 ?

Le FA 505 est particulièrement adapté aux constructeurs de machines, intégrateurs et fabricants de systèmes de séchage qui recherchent un capteur de point de rosée compact à intégrer dans leur équipement.

Il permet d’ajouter une mesure d’humidité résiduelle fiable dans une solution OEM, avec une intégration simple via 4-20 mA ou Modbus RTU. Son format réduit, sa stabilité long terme et sa possibilité de configuration en version haute pression en font une solution adaptée aux applications industrielles compactes.

Référence FA505

Fiche technique - Accessoires point de rosée

Téléchargement (2.48MB)

Fiche technique - FA 505 OEM

Téléchargement (851.99KB)
