DS 52 – Kit de surveillance du point de rosée pour air comprimé

Name: DS 52 – Kit de surveillance du point de rosée pour air comprimé
Brand: CS INSTRUMENTS
SKU: DS52
Availability: InStock

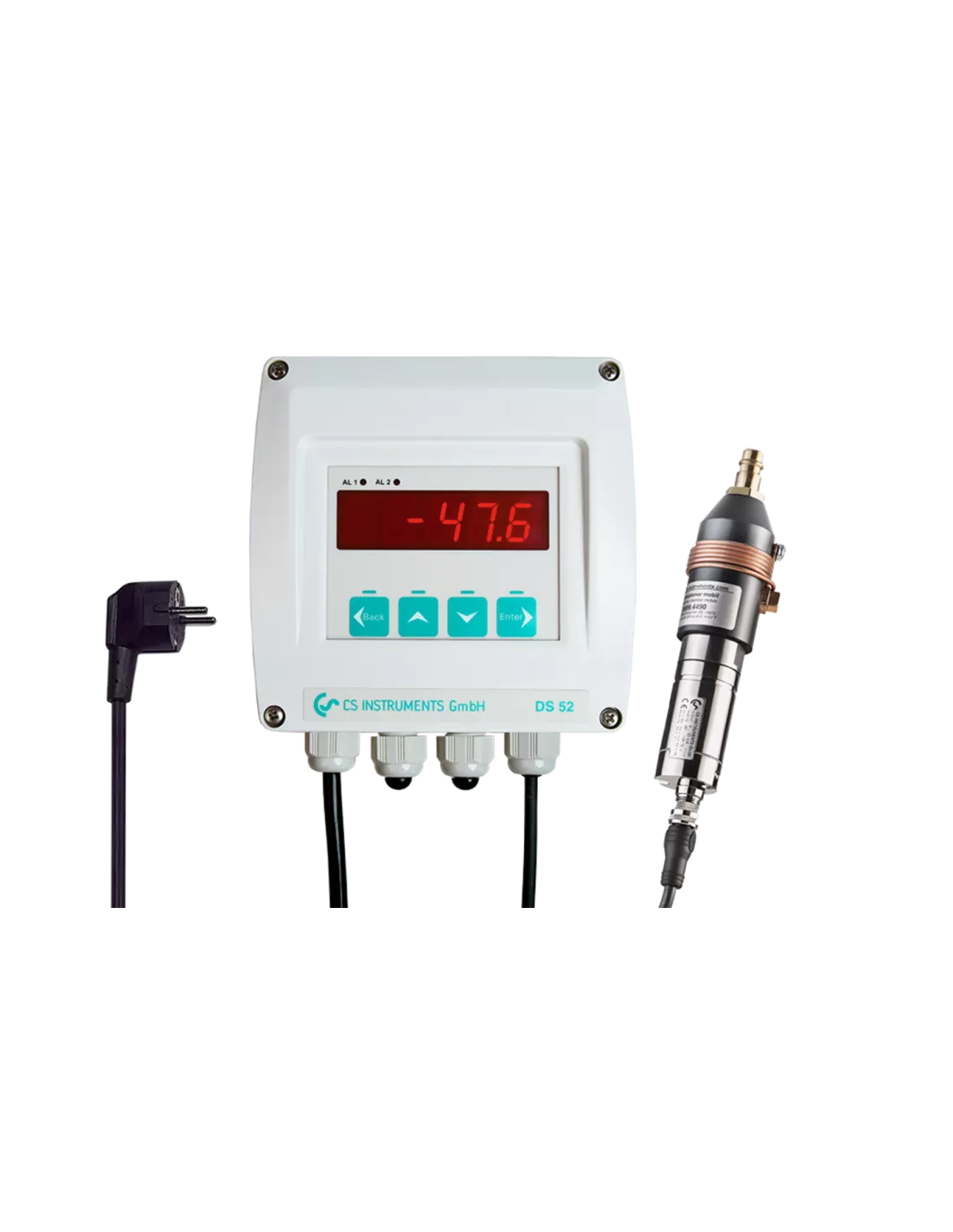

Le DS 52 CS Instruments est un kit complet de surveillance du point de rosée, conçu pour contrôler l’humidité résiduelle dans les installations d’air comprimé.

Livré prêt à l’emploi et pré-câblé, il associe un afficheur mural DS 52, un capteur de point de rosée FA 510, une chambre de mesure standard et un câble de raccordement. Il permet de visualiser la valeur du point de rosée, de configurer des seuils d’alarme et de récupérer un signal analogique 4-20 mA.

Disponible en version -80 à +20 °Ctd pour sécheurs par adsorption ou gaz purs, et en version -20 à +50 °Ctd pour sécheurs frigorifiques ou gaz humides, le DS 52 est une solution simple pour surveiller le bon fonctionnement d’un sécheur d’air comprimé.

Demande de devis

Kit prêt à l’emploi pour surveiller le point de rosée

Le DS 52 CS Instruments est un kit de surveillance du point de rosée destiné aux installations d’air comprimé.

Il permet de contrôler simplement l’humidité résiduelle après un sécheur et de détecter une dérive avant l’apparition de problèmes dans le réseau. Le kit est livré pré-câblé, ce qui facilite l’installation et évite de devoir composer séparément l’afficheur, le capteur, la chambre de mesure et le câble.

Le système est particulièrement adapté aux installations qui nécessitent une lecture locale du point de rosée, des seuils d’alarme et une sortie analogique vers un automate ou une supervision.

Composition du kit DS 52

Le kit DS 52 comprend :

un afficheur mural DS 52 à LED ;
un capteur de point de rosée FA 510 ;
une chambre de mesure standard jusqu’à 16 bar ;
un câble de raccordement de 5 mètres.

Une colonne d’alarme sonore et visuelle peut également être ajoutée en option, avec buzzer et voyant rouge fixe.

Pourquoi surveiller le point de rosée d’un sécheur ?

Dans une installation d’air comprimé, le sécheur doit maintenir un niveau d’humidité suffisamment bas pour éviter la condensation dans le réseau.

Si le point de rosée remonte, cela peut indiquer une dérive du sécheur, une saturation, un défaut de fonctionnement ou des conditions d’exploitation inhabituelles. Une surveillance continue permet d’être alerté avant que l’humidité ne provoque de la corrosion, des défauts pneumatiques ou des problèmes qualité.

Le DS 52 permet de visualiser le point de rosée sur site et de configurer deux niveaux d’alerte : une pré-alarme et une alarme principale.

Avantages du DS 52

Kit complet prêt à raccorder
Système pré-câblé pour simplifier l’installation
Lecture directe du point de rosée sur afficheur mural
2 relais d’alarme réglables pour pré-alarme et alarme principale
Sortie analogique 4-20 mA pour intégration dans une installation existante
Seuils d’alarme librement configurables
Capteur FA 510 stable à long terme
Chambre de mesure avec raccord rapide pour installation et retrait facilités
Colonne d’alarme sonore et visuelle disponible en option
Deux versions disponibles selon le type de sécheur ou de gaz

Versions disponibles

Le DS 52 existe en deux versions principales :

Version -80 à +20 °Ctd : adaptée aux gaz purs et aux sécheurs par adsorption.
Version -20 à +50 °Ctd : adaptée aux gaz humides et aux sécheurs frigorifiques.

Cette distinction permet de choisir la plage de mesure correspondant au type de sécheur installé et au niveau de point de rosée attendu.

Caractéristiques techniques de l’afficheur DS 52

Dimensions : 118 × 92 × 93 mm
Affichage : LED rouge, 7 segments
Hauteur des chiffres : 13 mm
Affichage : 5 chiffres
Voyants : 2 LED pour relais d’alarme
Clavier : 4 boutons de configuration
Entrée : 4-20 mA
Alimentation : 230 Vac, 50/60 Hz
Options d’alimentation : 24 Vdc ou 110 Vac, 50/60 Hz
Sorties d’alarme : 2 relais, contact inverseur, 250 Vac, max. 3 A
Température de fonctionnement : -10 à +60 °C
Température de stockage : -20 à +80 °C
Seuils d’alarme : réglables
Hystérésis : 2 °Ctd
Sortie analogique : 4-20 mA, échelle -80 à +20 °Ctd ou -20 à +50 °Ctd selon version

Options et accessoires

Alimentation 24 Vdc en remplacement du 230 Vac
Alimentation 110 Vac en remplacement du 230 Vac
Colonne d’alarme sonore et visuelle pour montage sur boîtier mural
Unité d’alarme sonore et visuelle déportée avec câble de 5 mètres
Étalonnage de précision à -40 °Ctd avec certificat ISO
Point d’étalonnage supplémentaire au choix

Applications principales

Surveillance du point de rosée après un sécheur par adsorption
Contrôle du point de rosée après un sécheur frigorifique
Suivi de l’humidité résiduelle dans un réseau d’air comprimé
Contrôle du séchage sur une centrale d’air comprimé
Alerte locale en cas de dérive du point de rosée
Pré-alarme et alarme principale sur installation industrielle
Lecture du point de rosée en local dans un atelier, local compresseur ou zone technique
Intégration d’un signal 4-20 mA vers automate, supervision ou enregistreur
Contrôle du point de rosée sur gaz purs ou gaz humides selon version

Pourquoi choisir le DS 52 ?

Le DS 52 est adapté lorsque l’on souhaite mettre en place une surveillance simple, locale et fiable du point de rosée sur une installation d’air comprimé.

Il évite de sélectionner séparément les différents composants nécessaires à la mesure. Le kit est déjà composé, câblé et prêt à raccorder, avec un afficheur mural, un capteur FA 510, une chambre de mesure et des alarmes configurables.

C’est une solution pertinente pour les ateliers, locaux compresseurs, centrales d’air comprimé et installations industrielles qui veulent détecter rapidement une dérive du sécheur.

Référence DS52

Fiche technique - Accessoires point de rosée

Téléchargement (2.48MB)

Fiche technique - DS 52 CS Instruments

Téléchargement (994.4KB)
