DS 400 – Kit de surveillance du point de rosée avec écran tactile et enregistrement

Name: DS 400 – Kit de surveillance du point de rosée avec écran tactile et enregistrement
Brand: CS INSTRUMENTS
SKU: DS400
Availability: InStock

Le DS 400 CS Instruments est un kit fixe de surveillance du point de rosée destiné aux systèmes d’air comprimé et aux gaz.

Il permet de contrôler le point de rosée après un sécheur frigorifique ou un sécheur par adsorption, avec affichage graphique sur écran tactile 3,5", alarmes configurables et sortie analogique 4-20 mA.

Le DS 400 peut intégrer un enregistreur de données jusqu’à 100 millions de valeurs, des interfaces Ethernet / RS485 Modbus, un serveur Web et des entrées capteurs supplémentaires selon configuration.

Demande de devis

Kit de surveillance du point de rosée avec écran tactile

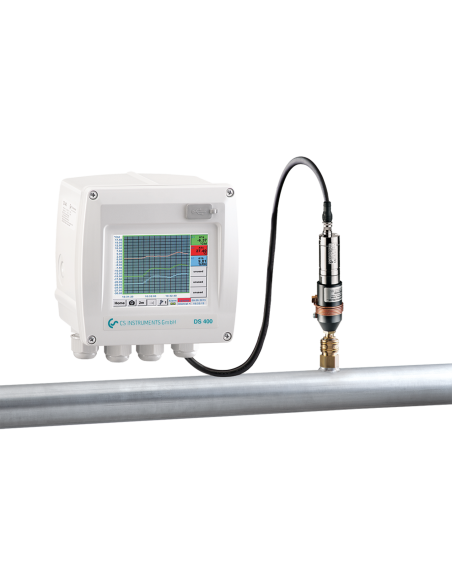

Le DS 400 CS Instruments est un kit de surveillance du point de rosée conçu pour les installations d’air comprimé et les gaz.

Il permet de suivre le point de rosée après un sécheur frigorifique ou un sécheur par adsorption, directement depuis un écran tactile graphique. Les mesures peuvent être affichées en temps réel, représentées sous forme de courbes et surveillées à l’aide de deux relais d’alarme configurables.

Le DS 400 est particulièrement adapté aux installations qui nécessitent une lecture locale claire, une alerte en cas de dépassement de seuil et, selon configuration, un enregistrement des données pour analyse ou suivi qualité.

Selon configuration, le kit DS 400 peut également être utilisé pour la surveillance de l’air comprimé médical, avec affichage du point de rosée sous pression et de la teneur en eau en ppm.

Composition du kit DS 400

Le kit DS 400 associe les éléments nécessaires à la surveillance du point de rosée :

un afficheur / enregistreur DS 400 avec écran tactile graphique ;
un capteur de point de rosée FA 510 ;
une chambre de mesure standard ;
les éléments de raccordement nécessaires selon configuration.

Le système peut également être complété par une colonne d’alarme sonore et lumineuse, une interface Ethernet / RS485, un serveur Web, un enregistreur de données intégré ou des entrées capteurs supplémentaires.

Avantages du DS 400

Kit fixe complet pour la surveillance du point de rosée
Utilisation intuitive grâce à l’écran tactile graphique 3,5"
Affichage des valeurs instantanées et des courbes de mesure
Deux contacts d’alarme pour pré-alarme et alarme principale
Temporisation d’alarme réglable pour chaque relais
Sortie analogique 4-20 mA
Interfaces Ethernet et RS485 Modbus disponibles en option
Serveur Web disponible en option
Enregistreur de données intégré disponible en option
Export des mesures par clé USB ou Ethernet
Possibilité d’ajouter des entrées capteurs supplémentaires selon configuration

Versions disponibles

0601 0510 : kit DS 400 pour sécheur par adsorption, plage -80 à +20 °Ctd
0601 0512 : kit DS 400 pour sécheur frigorifique, plage -20 à +50 °Ctd

Caractéristiques techniques du DS 400

Type : kit fixe de surveillance du point de rosée
Capteur inclus : FA 510
Paramètre mesuré principal : point de rosée sous pression
Plages de mesure selon version : -80 à +20 °Ctd / -20 à +50 °Ctd
Incertitude de mesure du capteur FA 510 : ±1 °C de +50 à -20 °Ctd / ±2 °C de -20 à -50 °Ctd / ±3 °C de +50 à -80 °Ctd
Tenue en pression du capteur FA 510 : -1 à 50 bar, option 350 bar selon configuration
Affichage : écran tactile graphique 3,5"
Dimensions boîtier mural : 118 × 115 × 98 mm
Indice de protection boîtier mural : IP54
Dimensions pour installation en armoire électrique : 92 × 92 × 75 mm
Entrées : 2 entrées numériques pour FA 510 ou VA 500 / VA 520
Interface standard : USB
Alimentation : 100 à 240 Vac, 50 / 60 Hz
Sorties d’alarme : 2 relais à contact sec
Sortie analogique : 4-20 mA
Options de communication : Ethernet, RS485 Modbus, serveur Web
Enregistreur de données en option : jusqu’à 100 millions de valeurs mesurées
Entrées supplémentaires en option : capteurs de pression, capteurs de température, pinces ampèremétriques, capteurs tiers 4-20 mA, 0-10 V, Pt100 ou Pt1000

Enregistrement, alarmes et export des données

Avec l’option enregistreur intégré, le DS 400 peut sauvegarder jusqu’à 100 millions de valeurs de mesure.

Les données peuvent être transférées vers un PC par clé USB ou via Ethernet selon configuration. Le logiciel CS Basic permet ensuite d’exploiter les mesures sous forme de graphiques ou de tableaux.

Les deux relais d’alarme permettent de configurer une pré-alarme et une alarme principale. Les seuils, l’hystérésis et la temporisation d’alarme peuvent être réglés afin d’adapter le système au fonctionnement réel de l’installation.

Options et accessoires

Enregistreur de données intégré jusqu’à 100 millions de valeurs
Interface Ethernet et RS485 intégrée
Serveur Web intégré
Deux entrées additionnelles pour capteurs analogiques
CS Basic pour exploitation des données sous forme de graphiques et tableaux
Colonne d’alarme sonore et lumineuse montée sur boîtier mural
Colonne d’alarme sonore et lumineuse déportée avec câble de 5 mètres
Étalonnage de précision à -40 °Ctd ou +3 °Ctd avec certificat ISO

Applications principales

Surveillance du point de rosée après un sécheur par adsorption
Contrôle du point de rosée après un sécheur frigorifique
Suivi de l’humidité résiduelle dans un réseau d’air comprimé
Contrôle du bon fonctionnement d’une centrale d’air comprimé
Détection d’une dérive du sécheur avant apparition de condensation
Lecture locale du point de rosée dans un local compresseur ou une zone technique
Surveillance du point de rosée dans les réseaux d’air comprimé médical selon configuration

Pourquoi choisir le DS 400 ?

Le DS 400 est adapté aux installations qui nécessitent plus qu’un simple affichage du point de rosée.

Il permet de surveiller le sécheur, d’afficher les tendances, de configurer des alarmes, d’enregistrer les données et de les exporter pour analyse. Il convient particulièrement aux installations d’air comprimé où le suivi du point de rosée doit être visible, documenté et exploitable dans le temps.

Référence DS400

Fiche technique - Accessoires point de rosée

Téléchargement (2.48MB)

Fiche technique - DS 400 CS Instruments

Téléchargement (1.51MB)
