FO 510 – Capteur d’humidité pour huile industrielle

Name: FO 510 – Capteur d’humidité pour huile industrielle
Brand: CS INSTRUMENTS
SKU: FO510
Availability: InStock

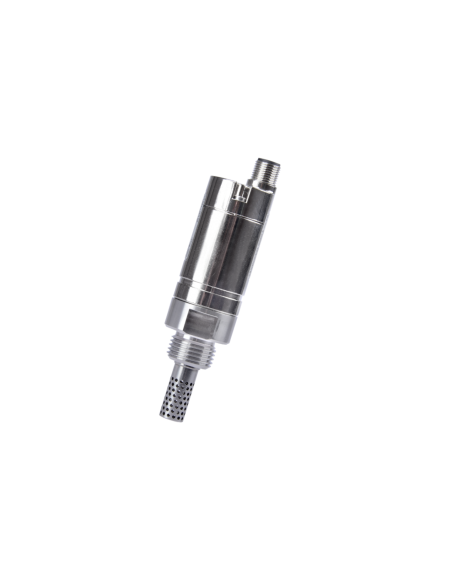

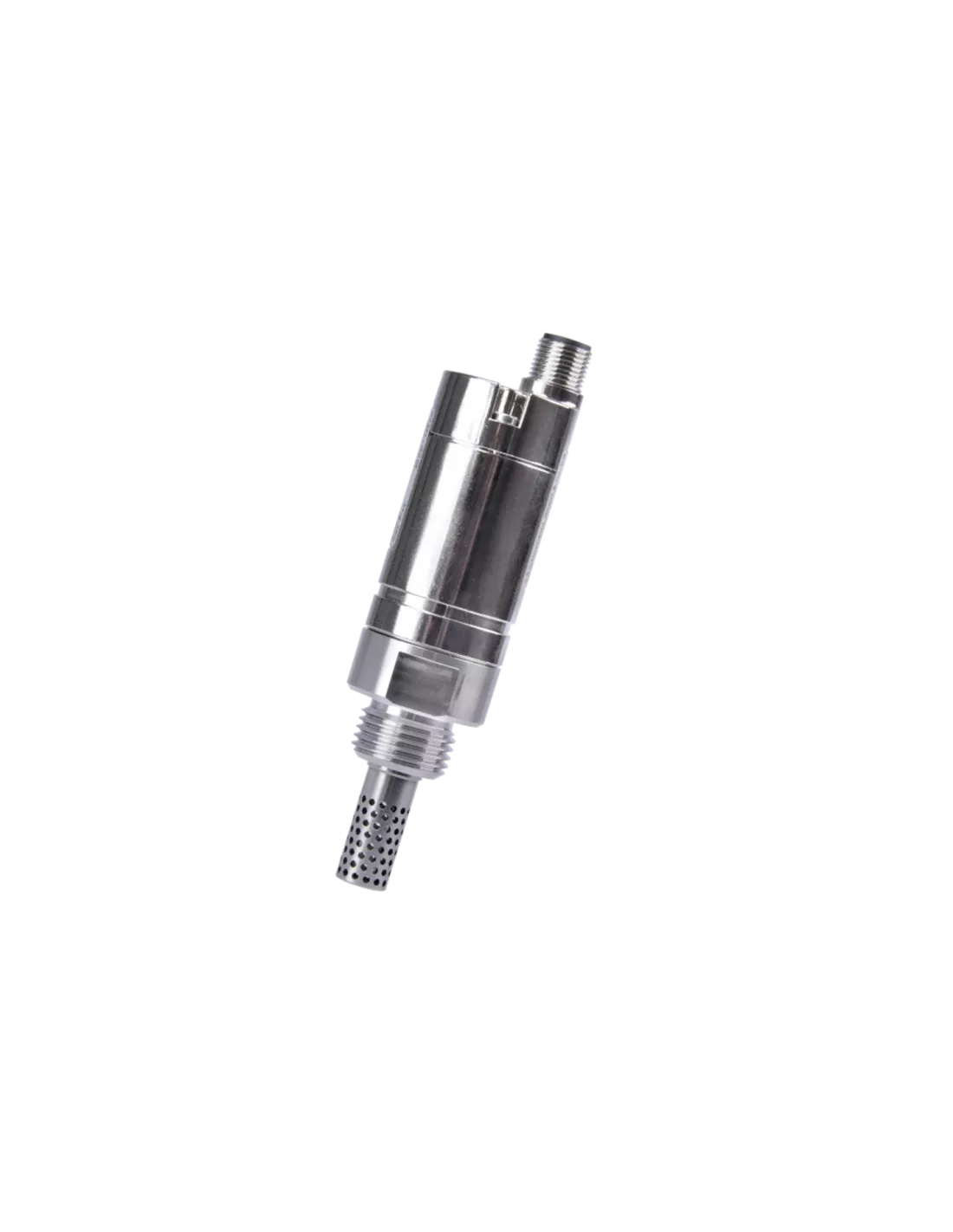

Le FO 510 CS Instruments est un capteur d’humidité conçu pour mesurer l’activité de l’eau dans les huiles industrielles.

Il mesure l’activité de l’eau aw et la température du process, avec un temps de réponse rapide et une mesure indépendante du type ou de l’âge de l’huile.

Selon configuration, le FO 510 peut également calculer la teneur en eau en ppm, notamment pour l’huile de transformateur. Il dispose de deux sorties analogiques configurables 4–20 mA et d’une interface Modbus RTU via RS485.

Demande de devis

Capteur d’humidité pour les huiles industrielles

Le FO 510 CS Instruments est un capteur destiné à mesurer l’humidité dans les huiles industrielles. Il mesure l’activité de l’eau aw, un indicateur important pour suivre la présence d’humidité dans une huile. Cette mesure est indépendante du type ou de l’âge de l’huile, ce qui permet de suivre l’évolution de l’humidité dans différents circuits ou équipements industriels.

Le capteur mesure également la température du process et peut, selon configuration, calculer la teneur en eau en ppm, notamment pour l’huile de transformateur.

Pourquoi mesurer l’humidité dans l’huile ?

La présence d’eau dans l’huile peut réduire les performances du fluide, accélérer le vieillissement de l’huile et favoriser certains phénomènes de corrosion ou de dégradation des équipements. Dans les transformateurs, circuits hydrauliques, systèmes de lubrification ou moteurs, une surveillance de l’humidité permet d’anticiper les dérives et d’adapter la maintenance.

Le FO 510 permet de suivre cette humidité directement sur l’installation, en contact avec le fluide.

Avantages du FO 510

Mesure de l’activité de l’eau aw dans l’huile
Mesure simultanée de la température du process
Temps de réponse rapide
Mesure indépendante du type ou de l’âge de l’huile
Calcul possible de la teneur en eau en ppm pour l’huile de transformateur
Deux sorties analogiques 4–20 mA configurables
Interface Modbus RTU via RS485
Utilisation possible jusqu’à 300 bar
Indice de protection IP66
Raccordement G 1/2" ou 1/2" NPT selon configuration

Installation du capteur

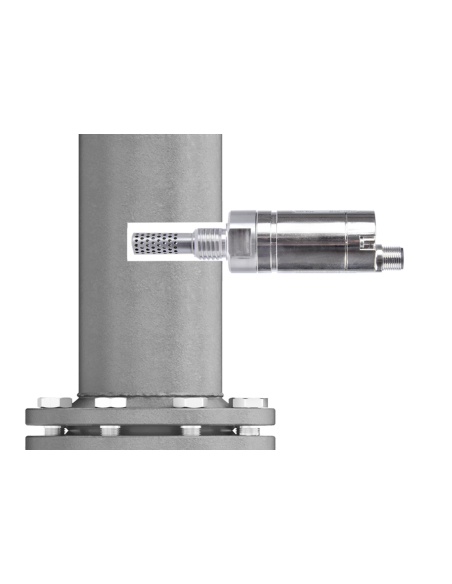

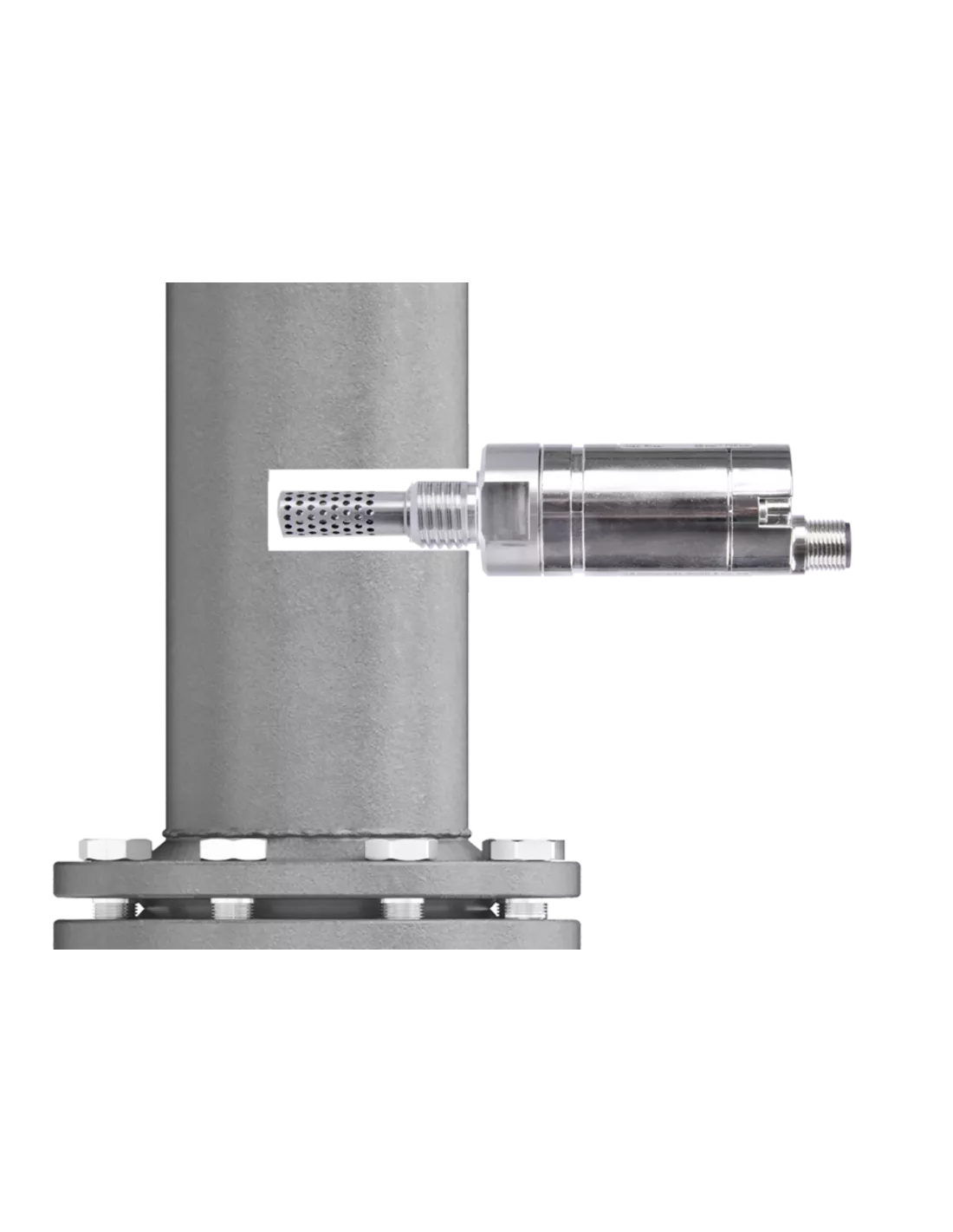

Pour obtenir les meilleurs résultats, il est recommandé d’installer le FO 510 sur un point de mesure en contact constant avec le fluide. Cette installation permet au capteur de suivre l’évolution de l’humidité dans l’huile directement dans le process ou sur le circuit à surveiller.

Sorties et configuration

Le FO 510 dispose de deux sorties analogiques configurables.

Sortie analogique n°1 :

Activité de l’eau aw
Teneur en eau en ppm
Température en °C
Température en °F

Sortie analogique n°2 :

Température en °C
Température en °F
Activité de l’eau aw
Teneur en eau en ppm

Le capteur dispose également d’une interface Modbus RTU via RS485 pour l’intégration dans un système de supervision ou d’acquisition compatible.

Caractéristiques techniques

Type : capteur d’humidité pour huile industrielle
Paramètres mesurés : activité de l’eau aw et température
Plage de mesure humidité : 0 à 1 aw
Incertitude de mesure de l’activité de l’eau de 0 à 0,9 aw : ±0,02 aw à +23 °C
Incertitude de mesure de l’activité de l’eau de 0,9 à 1,0 aw : exemple ±0,03 aw à +23 °C
Plage de mesure température : 0 à +125 °C
Incertitude de mesure température : ±0,2 °C
Température du procédé : -20 à +125 °C
Température ambiante : -20 à +70 °C
Pression maximale : jusqu’à 300 bar
Sorties : 2 sorties analogiques 4–20 mA, 3 fils
Interface numérique : Modbus RTU via RS485
Alimentation : 24 VDC, de 10 à 36 VDC
Indice de protection : IP66
CEM : selon DIN EN 61326-1
Matériau du raccordement : acier inoxydable 1.4404
Matériau du filtre perforé : acier inoxydable 1.4301
Raccordement électrique : M12, 8 broches
Raccordement fluidique : G 1/2" ou 1/2" NPT selon configuration

Accessoires

Un logiciel CS Service est disponible pour la configuration et le paramétrage du FO 510. Il comprend les éléments nécessaires à la connexion avec un PC : câbles, interface USB et bloc d’alimentation selon configuration.

Des câbles 8 pôles sont disponibles en longueur 5 m, 10 m ou autres longueurs sur demande.

Applications principales

Mesure de l’humidité dans l’huile de transformateur
Surveillance de l’humidité dans l’huile hydraulique
Contrôle de l’humidité dans l’huile de lubrification
Suivi de l’humidité dans l’huile moteur
Contrôle de carburants diesel
Surveillance de circuits industriels sensibles à l’eau
Maintenance conditionnelle d’équipements utilisant de l’huile
Prévention des dégradations liées à la présence d’eau dans l’huile

Pourquoi choisir le FO 510 ?

Le FO 510 est adapté aux applications industrielles où la présence d’eau dans l’huile doit être surveillée de manière fiable. Il permet de suivre l’activité de l’eau, la température et, selon configuration, la teneur en eau en ppm. Grâce à ses sorties analogiques et à son interface Modbus RTU, il peut être intégré dans une installation existante, un automate, un enregistreur ou un système de supervision.

Référence FO510

Fiche technique - FO 510

Téléchargement (991.05KB)
