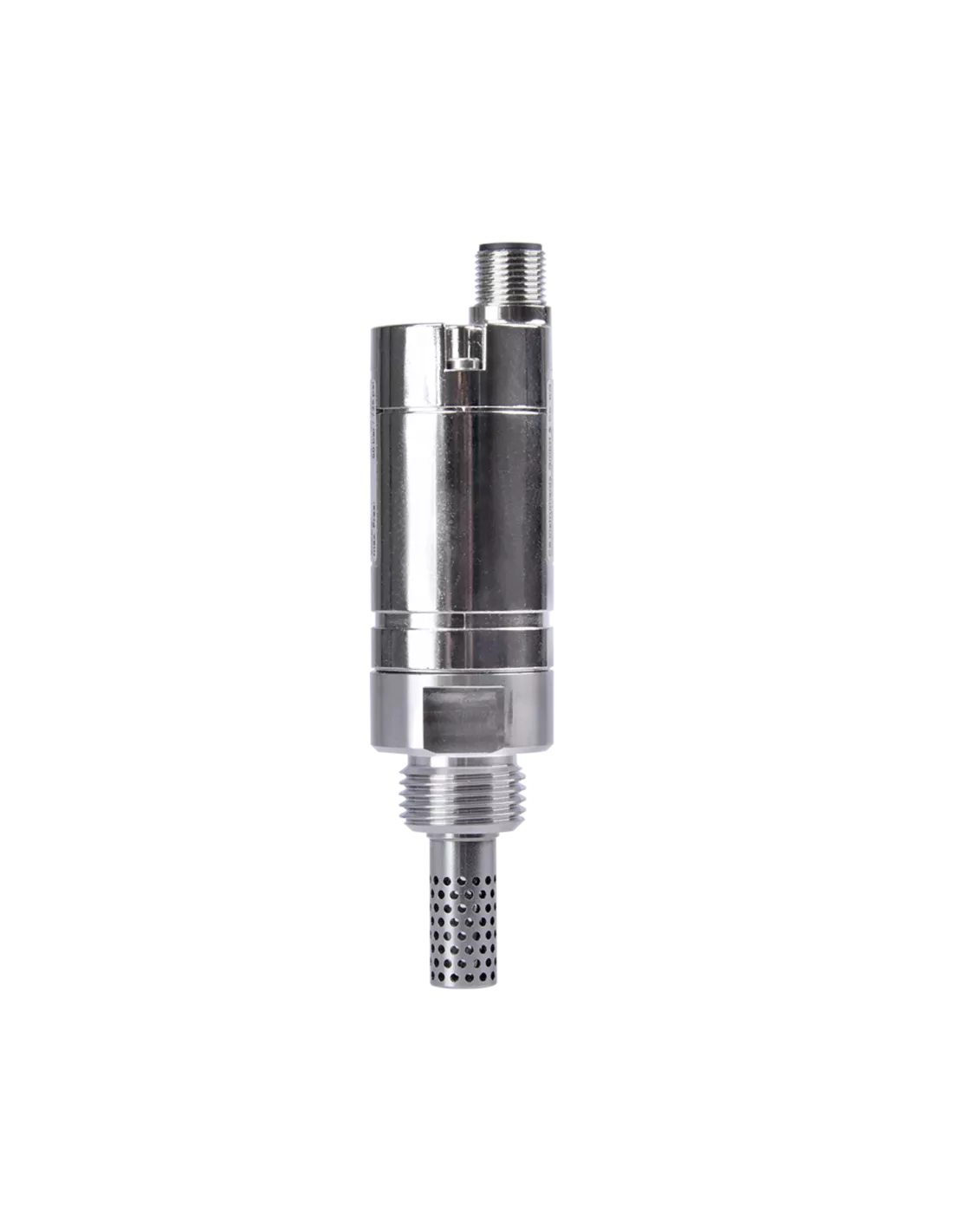

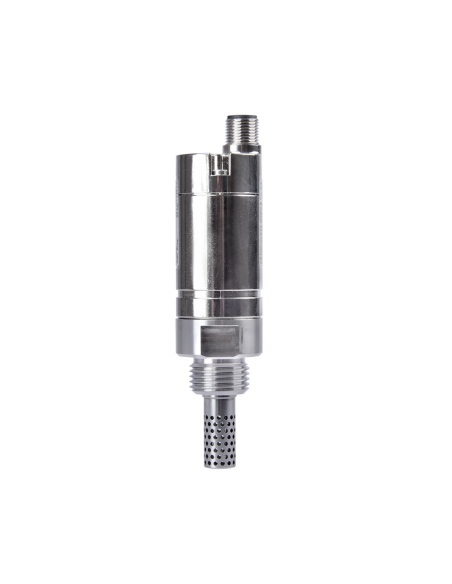

IAC 510 – Capteur compact température, humidité et pression absolue

Name: IAC 510 – Capteur compact température, humidité et pression absolue
Brand: CS INSTRUMENTS
SKU: IAC510
Availability: InStock

L’IAC 510 CS Instruments est un capteur compact 3 en 1 pour mesurer les conditions d’air ambiant dans une pièce, un local technique ou une installation industrielle.

Il mesure la température ambiante, l’humidité relative et la pression absolue. Ces paramètres permettent de suivre les conditions d’aspiration des compresseurs d’air comprimé ou les conditions ambiantes dans un environnement contrôlé.

Contrairement à l’IAC 500 en boîtier mural, l’IAC 510 se présente sous une forme capteur plus compacte. Il dispose d’une interface Modbus RTU RS485 et de deux sorties analogiques 4-20 mA librement configurables, par exemple pour l’humidité et la température.

Demande de devis

Capteur compact 3 en 1 pour conditions d’air ambiant

L’IAC 510 CS Instruments est un capteur destiné à la mesure des conditions d’air ambiant.

Il mesure trois paramètres essentiels : la pression absolue, la température ambiante et l’humidité relative. Ces mesures permettent de suivre les conditions environnementales dans une pièce, un local compresseur, une salle technique ou un environnement contrôlé.

Dans une installation d’air comprimé, les conditions de l’air aspiré peuvent influencer le débit des compresseurs. La mesure de la température, de l’humidité et de la pression permet donc de mieux comprendre les variations liées au lieu d’installation et aux conditions climatiques.

Avantages de l’IAC 510

Capteur compact pour la mesure des conditions ambiantes
Mesure 3 en 1 : pression absolue, température ambiante et humidité relative
Adapté au suivi de l’air aspiré par les compresseurs
Deux sorties analogiques 4-20 mA librement configurables
Interface Modbus RTU RS485
Format capteur adapté aux intégrations techniques
Indice de protection IP66
Mise à l’échelle possible des sorties analogiques selon configuration

Caractéristiques techniques

Paramètres mesurés : température ambiante, humidité relative, pression absolue
Plage de température : -20 à +60 °C
Incertitude de mesure température : ±1,0 °C de 0 à +60 °C / ±1,25 °C de -20 à 0 °C
Plage d’humidité relative : 5 à 95 % HR
Incertitude de mesure humidité relative : ±3 %
Plage de pression absolue : 300 à 1100 hPa abs
Incertitude de mesure pression absolue : ±4 hPa
Alimentation : 24 VDC, 10 à 36 V
Indice de protection : IP66
Température ambiante d’utilisation : -20 à +60 °C
Température de stockage : -40 à +80 °C
Connexion : M12, 8 broches
Interface : Modbus RTU RS485
Sorties analogiques : 2 sorties 4-20 mA librement configurables

Variables disponibles via Modbus

Selon configuration, plusieurs variables peuvent être lues via Modbus :

pression absolue en hPa, mbar, bar ou psi ;
point de rosée en °Ctd ou °Ftd ;
température en °C ou °F ;
humidité relative en %HR ;
humidité absolue en g/m³.

Configuration des sorties analogiques

L’IAC 510 dispose de deux sorties analogiques 4-20 mA librement configurables.

Selon le besoin, elles peuvent par exemple être utilisées pour transmettre :

l’humidité relative en %HR ;
la température en °C ;
la température en °F selon configuration.

Le raccordement process peut être réalisé en G 1/2" ou NPT 1/2" selon configuration.

Accessoires

Câble M12 8 broches, 5 m
Câble M12 8 broches, 10 m
Longueur de câble variable sur demande
Logiciel de maintenance avec câble USB et adaptateur secteur pour configuration et réglage des paramètres de l’IAC 510

Différence entre IAC 500 et IAC 510

L’IAC 500 est la version en boîtier mural, adaptée lorsqu’un montage mural avec boîtier de mesure est recherché.

L’IAC 510 est une version plus compacte, sous forme de capteur. Il dispose d’une connexion M12 8 broches, d’un indice de protection IP66 et de deux sorties analogiques 4-20 mA configurables, par exemple pour transmettre l’humidité relative et la température.

L’IAC 510 est donc particulièrement adapté lorsque l’on souhaite intégrer directement un capteur compact dans une installation ou une supervision existante.

Applications principales

Suivi des conditions ambiantes dans un local compresseur
Mesure de l’air aspiré par les compresseurs d’air comprimé
Contrôle de la température, de l’humidité et de la pression dans une salle technique
Surveillance de l’air ambiant en entrepôt ou local de stockage
Suivi des conditions climatiques en chambre froide
Contrôle des conditions environnementales en salle blanche
Intégration dans une supervision via Modbus RTU RS485
Transmission de deux grandeurs en 4-20 mA, par exemple humidité et température
Analyse des variations de débit liées aux conditions d’aspiration

Pourquoi choisir l’IAC 510 ?

L’IAC 510 est adapté lorsqu’il faut mesurer les conditions d’air ambiant avec un capteur compact, intégrable dans une installation existante.

Il permet de suivre la température, l’humidité relative et la pression absolue dans les locaux techniques, centrales d’air comprimé, chambres froides, entrepôts ou salles blanches. Ses deux sorties 4-20 mA et son interface Modbus RTU facilitent l’intégration dans un automate, une supervision ou un système de suivi énergétique.

Référence IAC510
