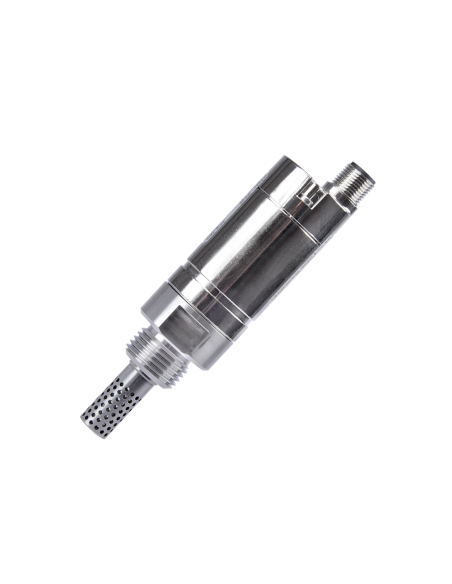

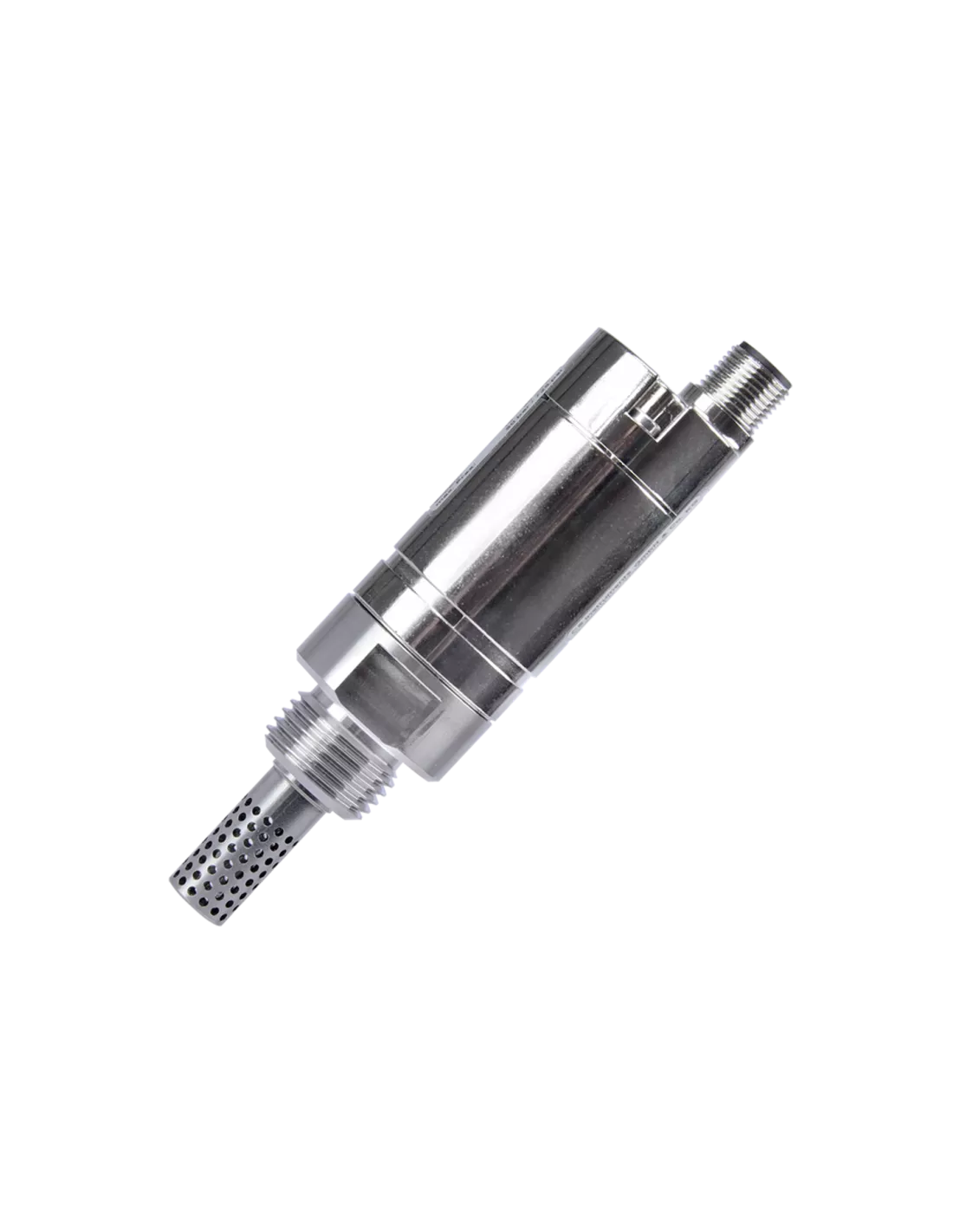

FL 510 – Transmetteur d’humidité relative industriel

Name: FL 510 – Transmetteur d’humidité relative industriel
Brand: CS INSTRUMENTS
SKU: FL 510
Availability: InStock

Le FL 510 CS Instruments est un transmetteur d’humidité relative industriel conçu pour mesurer l’humidité et la température dans les gaz non corrosifs.

Équipé d’un capteur d’humidité capacitif, il fournit des mesures stables et précises dans le temps. Il mesure l’humidité relative et la température du process, et permet également de calculer différentes variables d’humidité comme l’humidité absolue, le taux d’humidité en g/kg ou la teneur en humidité en ppmV/V.

Le FL 510 dispose de deux sorties analogiques 4–20 mA configurables et d’une interface Modbus RTU via RS485 pour l’intégration dans un automate, un enregistreur ou un système de supervision.

Demande de devis

Transmetteur d’humidité relative pour gaz industriels

Le FL 510 CS Instruments est un transmetteur industriel destiné à la mesure de l’humidité relative dans les gaz non corrosifs. Il mesure l’humidité relative et la température du process avec un capteur d’humidité capacitif. À partir de ces mesures, il peut calculer différentes variables d’humidité utiles pour le suivi de process, comme l’humidité absolue, le taux d’humidité en g/kg ou la teneur en humidité en ppmV/V.

Grâce à ses sorties analogiques configurables et à son interface Modbus RTU, le FL 510 peut être intégré dans une installation fixe, un automate, un enregistreur ou une supervision industrielle.

Avantages du FL 510

Mesure stable et précise à long terme
Mesure de l’humidité relative et de la température du process
Calcul de plusieurs variables d’humidité selon configuration
Mesure indépendante du milieu dans les gaz non corrosifs
Deux sorties analogiques 4–20 mA configurables
Interface Modbus RTU via RS485
Indice de protection IP66
Utilisation possible jusqu’à 300 bar
Raccordement G 1/2" ou 1/2" NPT selon configuration

Variables d’humidité disponibles

Le FL 510 mesure directement l’humidité relative et la température. Selon configuration, il permet aussi de calculer plusieurs grandeurs d’humidité :

humidité relative en %HR ;
température du process en °C ou °F ;
humidité absolue en g/m³ ;
taux d’humidité en g/kg ;
teneur en humidité en ppmV/V.

Ces variables permettent d’adapter l’exploitation des données au besoin du process, du laboratoire ou de la supervision.

Sorties et configuration

Le FL 510 dispose de deux sorties analogiques configurables 4–20 mA.

Sortie analogique n°1 : humidité relative en %HR
Sortie analogique n°2 : température en °C ; température en °F.

Le transmetteur dispose également d’une interface Modbus RTU via RS485 pour transmettre les valeurs vers un système compatible.

Caractéristiques techniques

Type : transmetteur d’humidité relative industriel
Principe : capteur d’humidité capacitif
Milieux : gaz non corrosifs
Étendue de mesure humidité relative : 0 à 100 %HR
Incertitude de mesure de 0 à 90 %HR : ±1,8 %HR à +23 °C
Incertitude de mesure de 90 à 100 %HR : typiquement ±2 %HR à +23 °C
Étendue de mesure température : 0 à +125 °C
Incertitude de mesure température : ±0,2 °C
Température du process : -20 à +125 °C
Température ambiante : -20 à +70 °C
Pression maximale : jusqu’à 300 bar
Sorties : 2 sorties analogiques 4–20 mA, 3 fils
Interface numérique : Modbus RTU via RS485
Alimentation : 24 VDC, de 10 à 36 VDC
Indice de protection : IP66
CEM : selon DIN EN 61326-1
Matériau du raccordement : acier inoxydable 1.4404
Matériau du filtre perforé : acier inoxydable 1.4301
Raccordement électrique : M12, 8 contacts
Raccordement fluidique : G 1/2" ou 1/2" NPT selon configuration

Accessoires

Un logiciel CS Service est disponible pour la configuration et le paramétrage du FL 510. Il permet de raccorder le transmetteur à un PC via une interface USB, avec câbles et bloc d’alimentation selon configuration.

Des câbles 8 pôles sont disponibles en longueur 5 m, 10 m ou autres longueurs sur demande.

Applications principales

Mesure de l’humidité dans les conduites de gaz

Surveillance de l’humidité dans les réservoirs de stockage
Mesure d’humidité dans les process avec changement de phase ou évaporation
Contrôle de l’humidité dans les gaz inertes, comme l’azote ou l’argon
Production électronique sous atmosphère de gaz inerte
Laboratoires avec exigences spécifiques sur la qualité des gaz
Suivi d’humidité relative et de température dans des gaz non corrosifs
Intégration dans une supervision ou un système d’acquisition

Pourquoi choisir le FL 510 ?

Le FL 510 est adapté aux applications industrielles où l’humidité dans les gaz doit être surveillée de manière fiable, notamment dans les process sensibles, les gaz inertes, les réservoirs ou les environnements de production contrôlés.

Il permet de suivre l’humidité relative, la température et différentes variables calculées, tout en s’intégrant facilement dans une installation grâce à ses sorties 4–20 mA et à son interface Modbus RTU.

Référence FL 510

Fiche technique - FL 510

Téléchargement (843.37KB)
