Transmetteur multivariable de débit – SYS-MMF

Name: Transmetteur multivariable de débit – SYS-MMF
Brand: SYSTEC CONTROLS
SKU: SYS-MMF
Availability: InStock

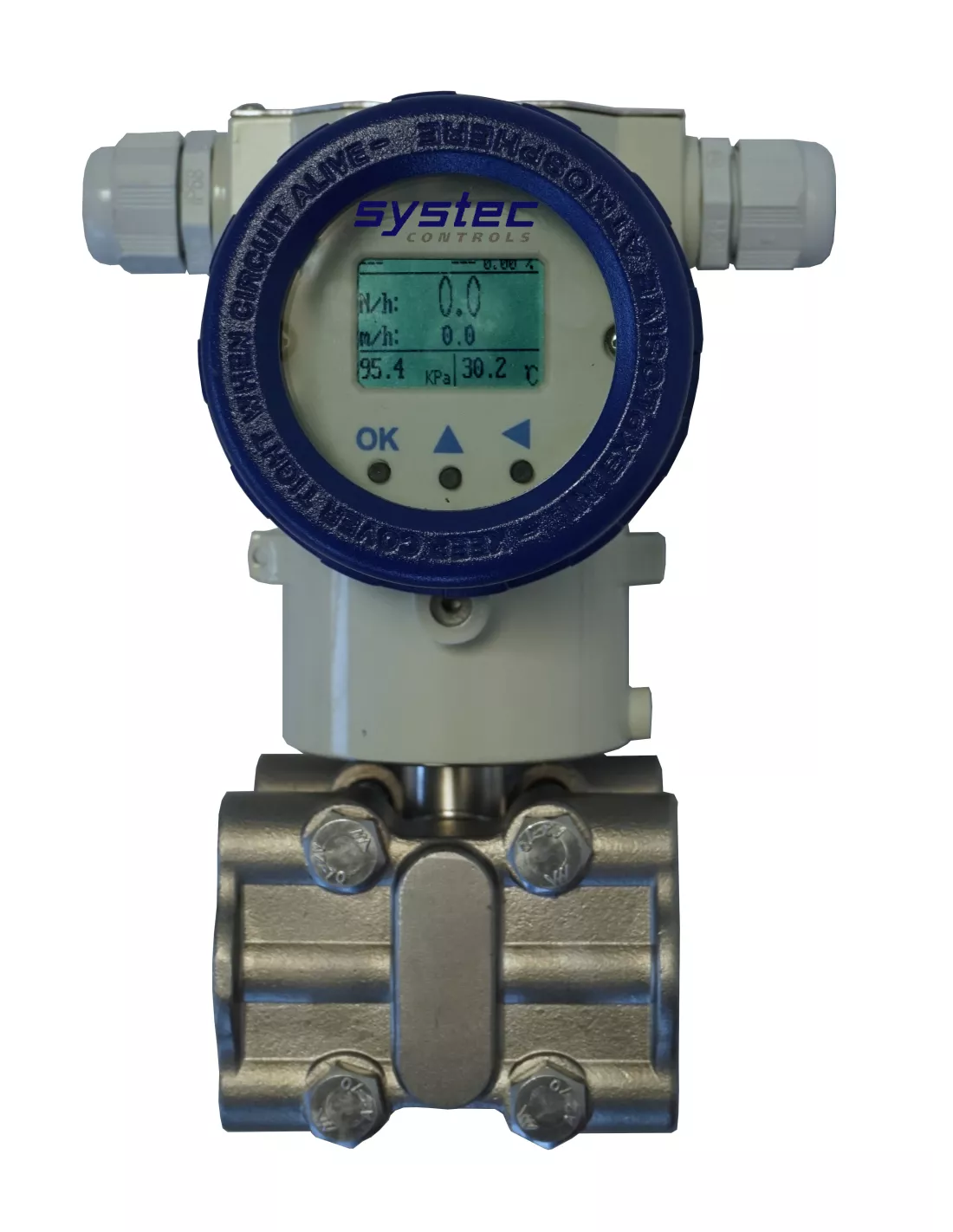

Le SYS-MMF Systec Controls est un transmetteur multivariable destiné aux mesures de débit par pression différentielle sur gaz, vapeur et liquides.

Il mesure la pression différentielle, la pression absolue et la température via une sonde Pt100 3 fils, puis calcule directement le débit massique, le débit volumique ou le débit volumique normalisé.

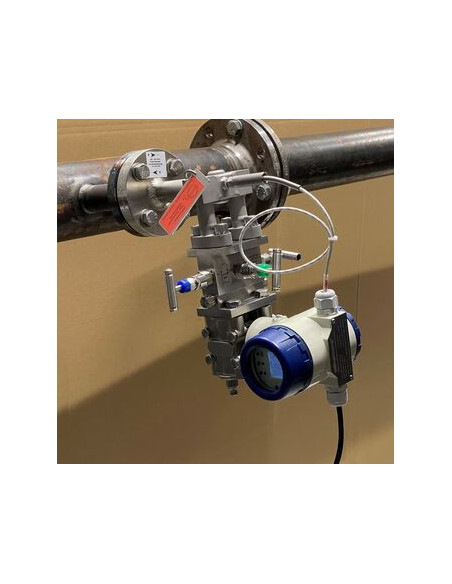

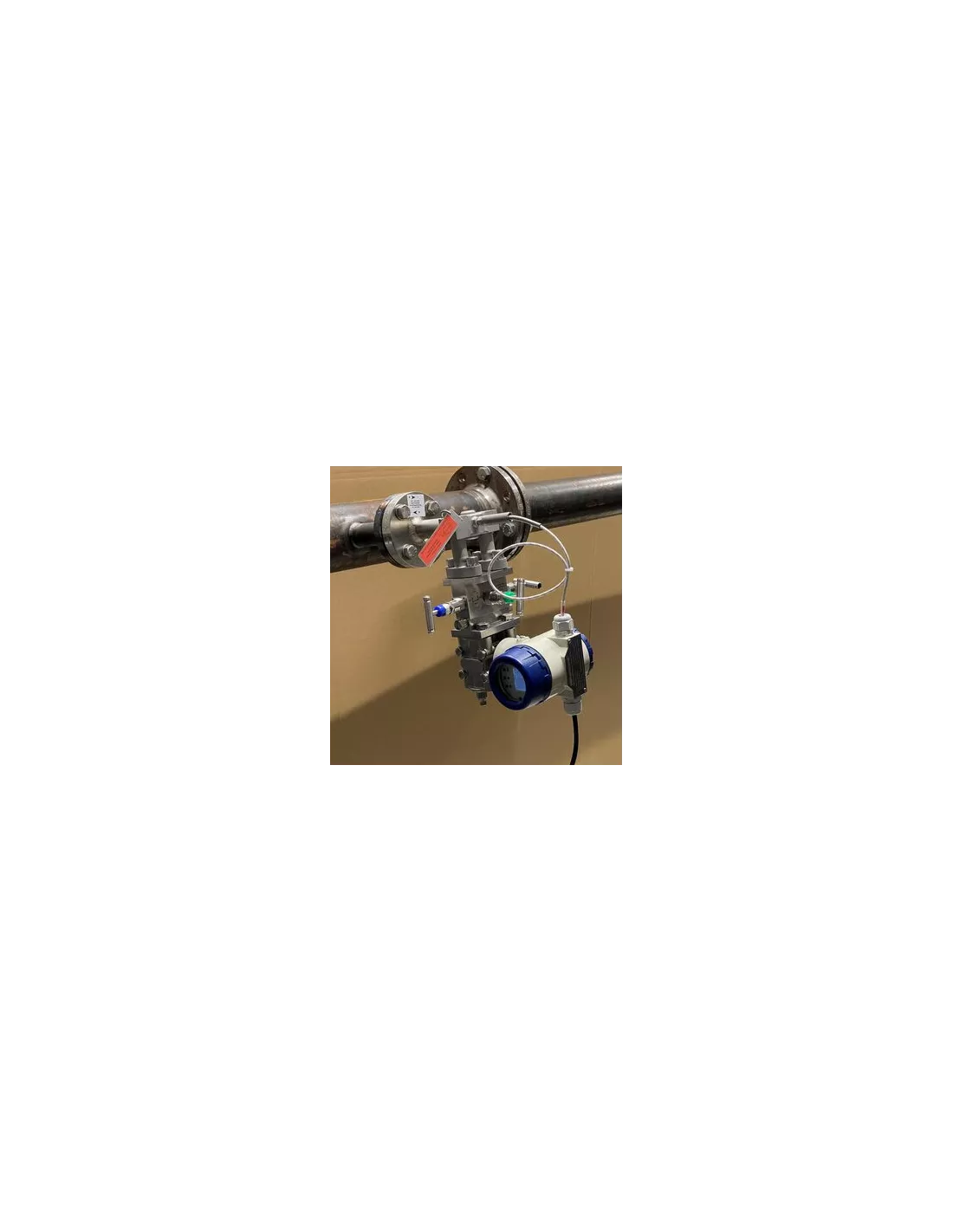

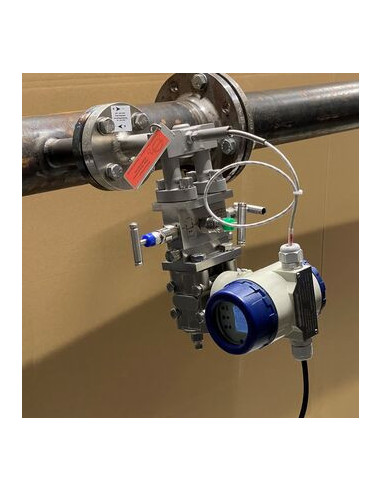

Associé à un élément primaire comme un tube de Pitot deltaflow, un diaphragme, un Venturi ou une buse, le SYS-MMF permet d’obtenir une mesure de débit compensée sans ajouter de transmetteurs séparés ni de calculateur de débit externe

Demande de devis

Transmetteur multivariable pour mesure de débit compensée

Le SYS-MMF Systec Controls est un transmetteur multivariable conçu pour les mesures de débit basées sur le principe de la pression différentielle.

Il regroupe dans un seul appareil la mesure de la pression différentielle, de la pression absolue et de la température via une sonde Pt100 3 fils. À partir de ces valeurs, il calcule directement le débit massique, le débit volumique ou le débit volumique normalisé, ainsi que les totalisateurs associés.

Cette solution permet de simplifier une installation de mesure de débit : moins d’appareils à installer, moins de câblage, moins de programmation dans l’automate ou la supervision, et pas besoin de calculateur de débit externe.

Avantages du SYS-MMF

Mesure multivariable : pression différentielle, pression absolue et température
Calcul direct du débit massique, volumique ou volumique normalisé
Réduit le nombre d’appareils nécessaires
Évite l’ajout d’un calculateur de débit externe
Compatible avec de nombreux éléments primaires
Utilisable sur gaz, vapeur et liquides
Sortie 4-20 mA / HART ou Modbus selon version
Paramétrage simple via afficheur en façade
Possibilité de transmettre le débit compensé, la pression, la température ou les totalisateurs
Solution adaptée aux installations neuves comme aux modernisations

Caractéristiques techniques principales

Principe : mesure de débit par pression différentielle
Grandeurs mesurées : pression différentielle, pression absolue, température via Pt100 3 fils
Grandeurs calculées : débit massique, débit volumique, débit volumique normalisé, totalisateurs
Fluides : gaz, vapeur et liquides
Éléments primaires compatibles : deltaflow, diaphragmes, Venturi, buses, tubes de Pitot et éléments ISO 5167
Étendues de pression différentielle : de 0–10 mbar à 0–2500 mbar selon cellule
Pression absolue : jusqu’à 250 bar selon version
Raccordement pneumatique : bride selon DIN EN 61518 avec filetage 1/4" NPT
Sorties : 4-20 mA / HART ou Modbus RTU selon version
Entrée température : Pt100 3 fils
Dimensions approximatives : 185 x 90 x 137 mm
Poids : environ 2,7 kg
Options : cellules dorées, étalonnage, versions ATEX selon configuration

Exemples d’applications

Mesure de débit massique sur gaz, vapeur ou liquides
Compensation pression / température d’une mesure par pression différentielle
Mesure de débit avec tube de Pitot deltaflow
Modernisation d’une mesure existante sans calculateur de débit séparé
Mesure sur diaphragme, Venturi, buse ou tube de Pitot
Suivi de débit en process industriel, utilités, vapeur ou énergie
Transmission d’un débit compensé vers automate ou supervision

Pourquoi choisir le SYS-MMF ?

Le SYS-MMF est adapté aux installations où l’on souhaite obtenir une mesure de débit compensée fiable, sans multiplier les instruments de mesure.

En combinant la pression différentielle, la pression absolue, la température et le calcul du débit dans un seul transmetteur, il simplifie l’architecture de mesure et facilite l’intégration dans un système de contrôle.

Il est particulièrement utile pour les mesures industrielles sur gaz, vapeur ou liquides, notamment lorsque la précision du débit compensé est importante pour le suivi du process, l’énergie, les utilités ou la supervision.

Référence SYS-MMF

Fiche technique - SYS-MMF

Téléchargement (1.89MB)
