Le deltawaveCoG Systec Controls est un débitmètre ultrason clamp-on conçu pour mesurer le débit de gaz sans percer la conduite, sans contact avec le fluide et sans interrompre l’installation.
La gamme se décline en deux versions : deltawaveCoG-P, portable, pour les mesures ponctuelles, diagnostics et campagnes terrain ; et deltawaveCoG-F, fixe, pour les mesures permanentes et la surveillance continue d’un réseau gaz.
Adapté à l’air comprimé, au gaz naturel et à d’autres gaz sur demande, le deltawaveCoG permet de mesurer le débit volumique, la vitesse d’écoulement et le débit volumique normalisé selon la configuration.
Le deltawaveCoG Systec Controls est une gamme de débitmètres ultrason clamp-on spécialement conçue pour la mesure de débit de gaz sur conduites fermées.
Les capteurs ultrasoniques se fixent directement à l’extérieur de la canalisation. La mesure s’effectue donc sans perçage, sans découpe de conduite, sans contact avec le gaz et sans arrêt de l’installation.
Cette technologie permet de contrôler un débit de gaz tout en limitant les contraintes d’installation : pas de perte de charge, pas de pièces en mouvement, pas de modification mécanique de la tuyauterie et pas de risque de fuite lié au montage du débitmètre.
La gamme deltawaveCoG est disponible en version portable ou fixe, selon que le besoin porte sur un diagnostic ponctuel ou sur une mesure continue.
Le deltawaveCoG utilise la méthode ultrasonique par différence de temps de transit.
Deux capteurs sont installés à l’extérieur de la conduite. Ils émettent et reçoivent des signaux ultrasonores dans le sens de l’écoulement et à contre-courant.
La différence entre les temps de transit permet de déterminer la vitesse d’écoulement du gaz. À partir de cette vitesse et des caractéristiques de la conduite, l’appareil calcule le débit.
Cette méthode permet une mesure non intrusive, particulièrement intéressante lorsqu’il n’est pas possible ou pas souhaitable d’ouvrir la conduite.
Le deltawaveCoG-P est la version portable de la gamme. Il est destiné aux interventions terrain, aux contrôles temporaires et aux campagnes de mesure sur réseaux gaz.
Caractéristiques principales du deltawaveCoG-P :

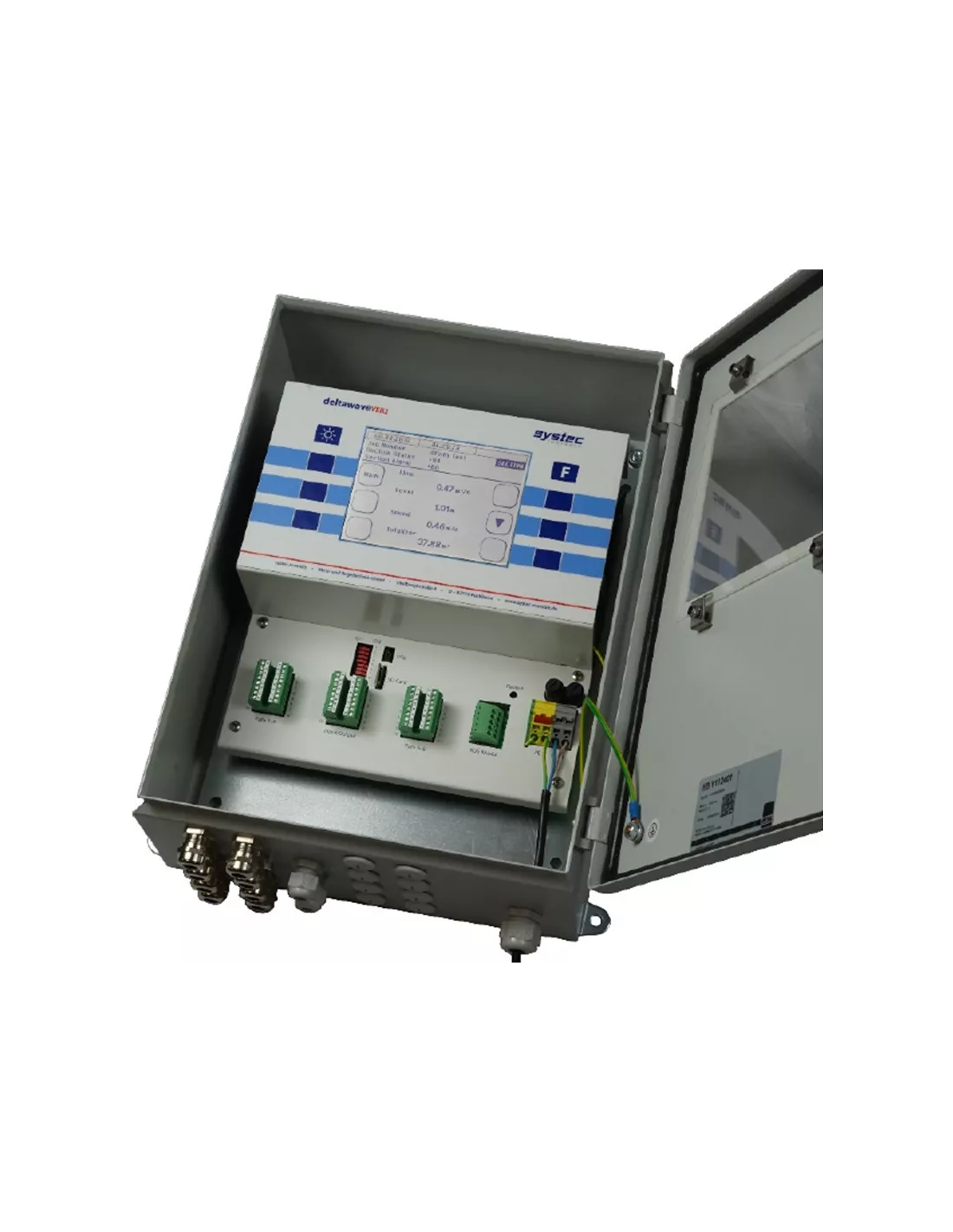

Le deltawaveCoG-F est la version fixe de la gamme. Il est conçu pour les installations permanentes nécessitant une mesure continue du débit de gaz. Il est adapté aux applications où les données doivent être suivies dans le temps, intégrées à une supervision ou transmises vers un système de contrôle.
Caractéristiques principales du deltawaveCoG-F :
Le choix des capteurs dépend du diamètre intérieur de la conduite, de l’épaisseur de paroi, du matériau et de la pression du gaz.

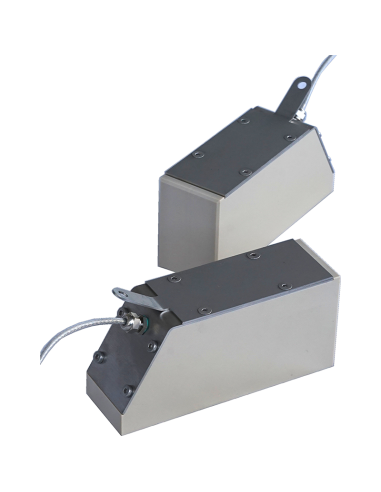

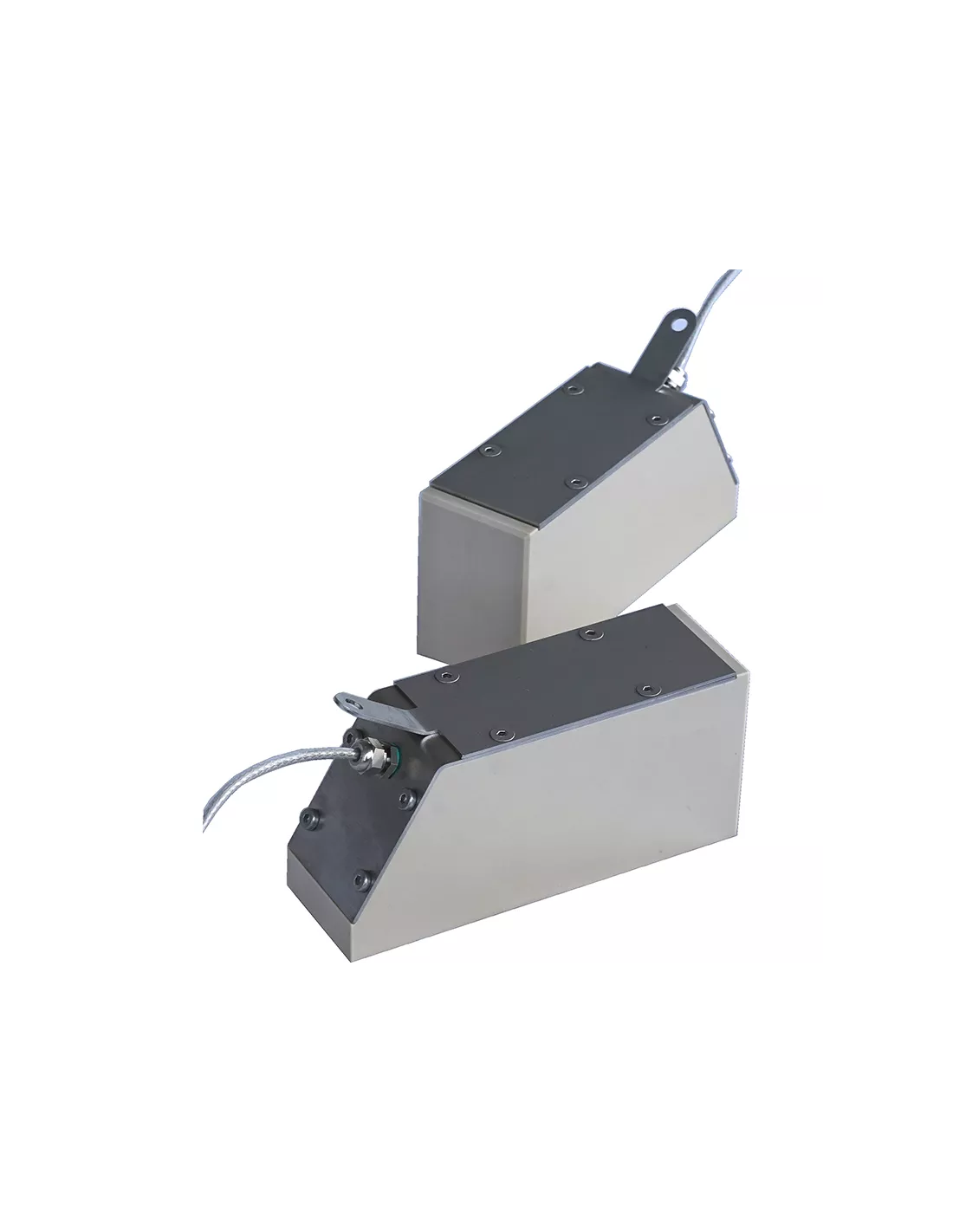

Les capteurs deltawaveCoG sont montés en mode Z sur rails de montage, fixés à la conduite. Plusieurs versions de capteurs sont disponibles selon les dimensions de tuyauterie :
La pression minimale dépend de l’application, du matériau de conduite et du type de capteur. Pour cette raison, la configuration doit être validée en fonction du gaz, de la pression disponible et des caractéristiques exactes de la tuyauterie.
