Débitmètre ultrasonique gaz – deltawaveSUF Systec

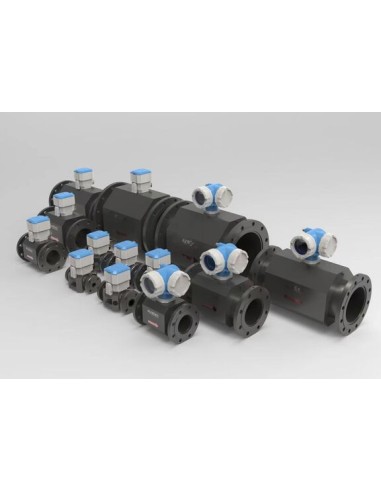

Débitmètre ultrasonique pour gaz - DeltawaveSUF

Name: Débitmètre ultrasonique pour gaz - DeltawaveSUF
Brand: SYSTEC CONTROLS
SKU: 443
Availability: InStock

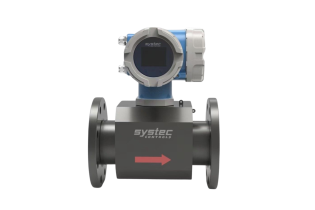

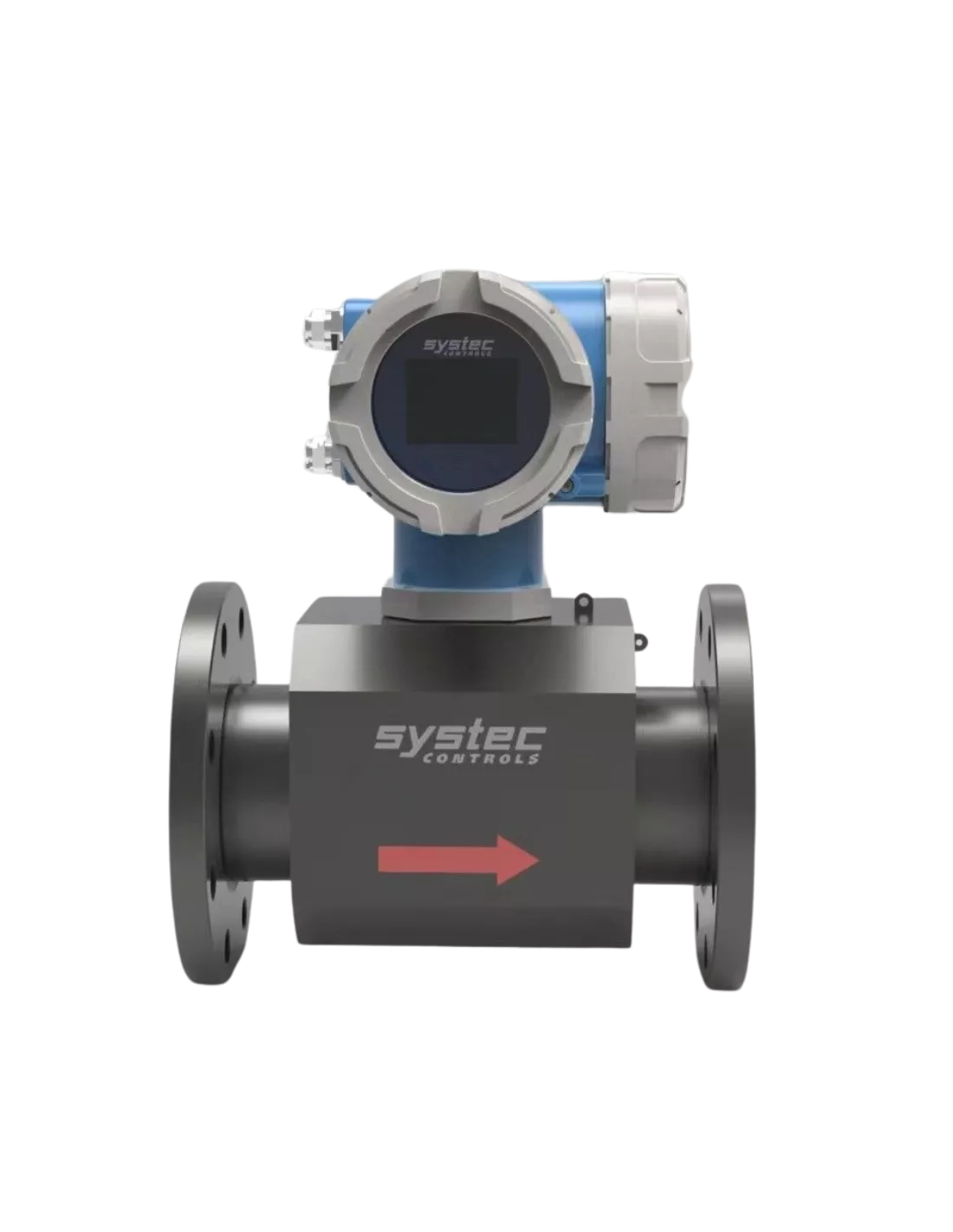

Le deltawaveSUF Systec Controls est un débitmètre ultrasonique pour gaz, conçu pour mesurer le débit volumique et le débit volumique normalisé sur des réseaux de gaz.

Contrairement aux solutions clamp-on, le deltawaveSUF s’installe directement en ligne sur la conduite. Il intègre la mesure de pression et de température, permettant de compenser automatiquement le débit et d’afficher les valeurs en m³/h et Nm³/h.

Adapté au gaz naturel, propane, butane, GPL, air, azote et autres gaz selon application, il constitue une solution fiable pour le comptage, le suivi de consommation, la distribution de gaz et les applications nécessitant une mesure précise et durable.

Demande de devis

Débitmètre ultrasonique pour gaz à insérer dans la conduite

Le deltawaveSUF Systec Controls est un débitmètre ultrasonique pour la mesure de gaz en conduite.

Il est conçu pour mesurer le débit volumique, le débit volumique normalisé, la pression et la température. Grâce à ses capteurs de pression et de température intégrés, il permet de compenser automatiquement les variations du gaz et d’afficher des valeurs exploitables en conditions réelles et normalisées.

Le deltawaveSUF est particulièrement adapté aux applications où la mesure du gaz doit être fiable, stable et durable : suivi de consommation, distribution, comptage interne, optimisation énergétique ou remplacement de compteurs mécaniques.

Principe de mesure

Le deltawaveSUF utilise la méthode ultrasonique par différence de temps de transit.

Des signaux ultrasonores sont envoyés dans le sens de l’écoulement et à contre-courant. La différence entre les temps de transit permet de déterminer la vitesse du gaz, puis le débit.

La technologie multipath, selon le diamètre du modèle, permet d’améliorer la stabilité et la précision de mesure sur une large plage de débit. Le débitmètre intègre également un redresseur de flux afin de limiter les contraintes liées aux longueurs droites d’installation.

Gaz compatibles

Le deltawaveSUF peut être utilisé pour différents gaz, selon l’application : gaz naturel, propane, butane, GPL, air, azote, etc.

Le choix du modèle et de la configuration dépend du gaz mesuré, du diamètre de conduite, de la pression, du débit attendu et des exigences de précision.

Avantages du deltawaveSUF

Mesure ultrasonique sans pièce en mouvement
Mesure du débit volumique et du débit volumique normalisé
Capteurs pression et température intégrés
Compensation automatique pression / température
Affichage local du débit, volume total, température, pression, batterie et alarmes
Faible perte de charge, inférieure à 1,0 kPa
Fonctionnement possible sur batterie longue durée
Données enregistrées en mémoire interne
Sorties impulsion de série
Interfaces RS485, Modbus RTU, NB-IoT ou 4-20 mA disponibles selon option
Protection ATEX pour atmosphères explosibles
Solution adaptée au remplacement de compteurs mécaniques

Caractéristiques techniques principales

Méthode de mesure : ultrason par différence de temps de transit
Type d’installation : débitmètre en ligne

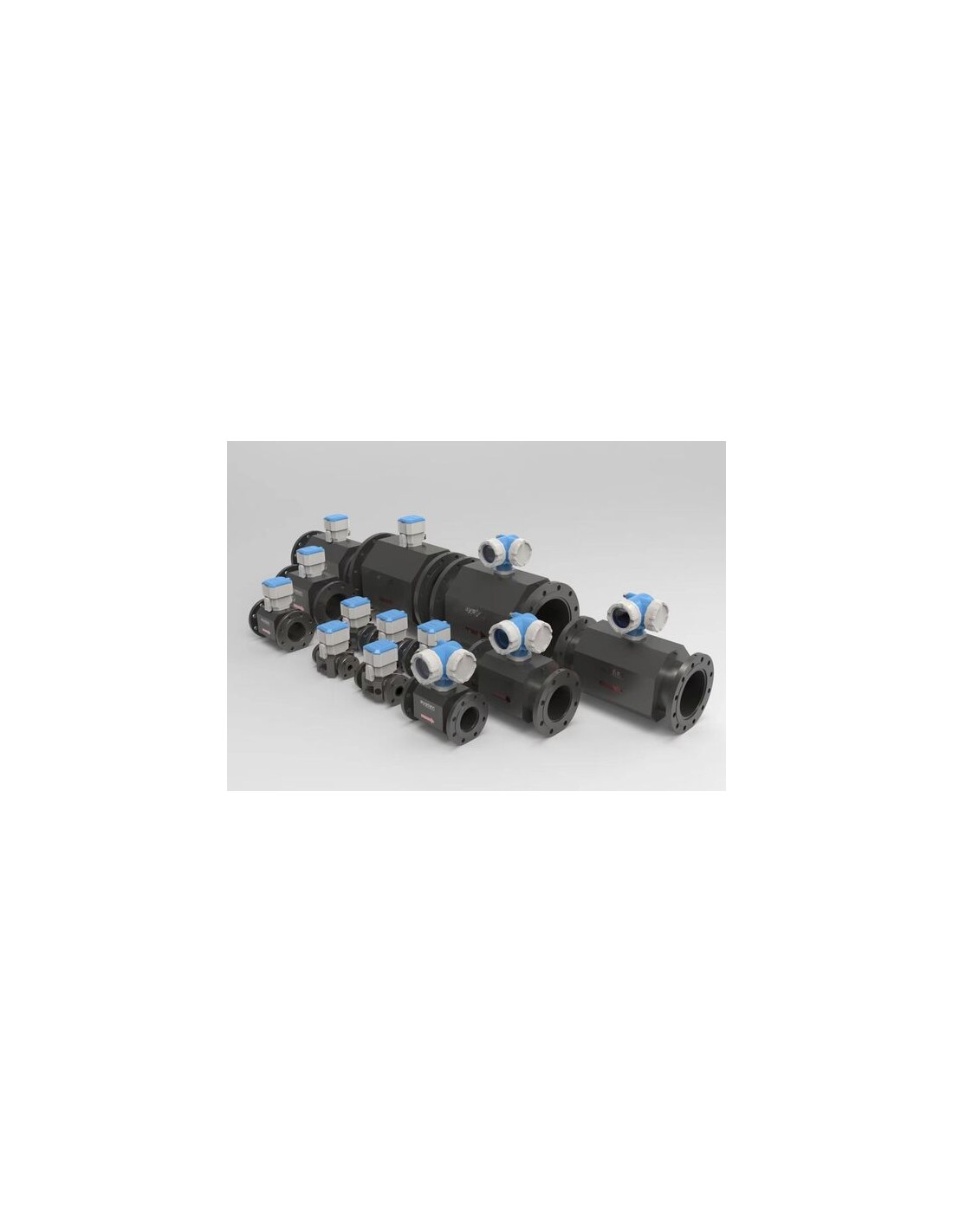

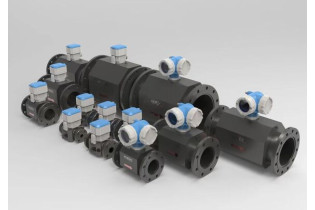

Diamètres disponibles : DN25 à DN300
Fluides : gaz naturel, propane, butane, GPL, air, azote et autres gaz
Température du gaz : -25 à +60 °C
Conditions ambiantes : -25 à +60 °C, ≤ 90 % HR
Niveau de pression : PN16
Mesure de pression : 0 à 16 bar absolu
Grandeurs mesurées : débit volumique, débit volumique normalisé, pression, température
Classe de précision : classe 1.0 ; classe 0.5 en option
Perte de charge : < 1,0 kPa
Alimentation : batterie ou alimentation externe 5 à 26 VDC
Autonomie batterie : minimum 4 ans selon configuration
Stockage des données : 60 jours en valeurs horaires et 11 ans en valeurs journalières
Affichage LCD : volume total, débit, température, pression, batterie, signal NB-IoT, alarme
Protection explosion : ATEX II 1G Ex ia IIC T4 Ga
Interfaces disponibles : impulsions, RS485, Modbus RTU, NB-IoT, 4-20 mA selon options

Exemples d’applications

Mesure de débit de gaz naturel sur site industriel
Suivi de consommation d’air comprimé, d’azote ou de gaz techniques
Comptage interne de gaz pour répartition des consommations
Remplacement de compteurs mécaniques de gaz
Mesure de débit sur réseaux de propane, butane ou GPL
Suivi de distribution de gaz dans les utilités industrielles
Contrôle de consommation énergétique liée aux gaz
Mesure permanente avec affichage local et sortie impulsion
Intégration possible à une supervision via Modbus, 4-20 mA ou NB-IoT selon configuration

Pourquoi choisir le deltawaveSUF ?

Le deltawaveSUF est adapté aux installations qui nécessitent une mesure de gaz précise, stable et exploitable sur le long terme.

Contrairement à un compteur mécanique, il ne contient pas de pièce en mouvement. Il limite donc les phénomènes d’usure, de dérive mécanique et de maintenance associée.

Grâce à l’intégration de la pression, de la température et du correcteur de volume, il permet de mesurer directement un débit compensé, sans ajouter de correcteur externe dans de nombreuses configurations.

Fiche technique - Deltawave SUF

Téléchargement (683.92KB)
