LeakCam 600 – Caméra acoustique de détection de fuites d’air comprimé et de gaz

Name: LeakCam 600 – Caméra acoustique de détection de fuites d’air comprimé et de gaz
Brand: CS INSTRUMENTS
SKU: LEAKCAM600
Availability: InStock

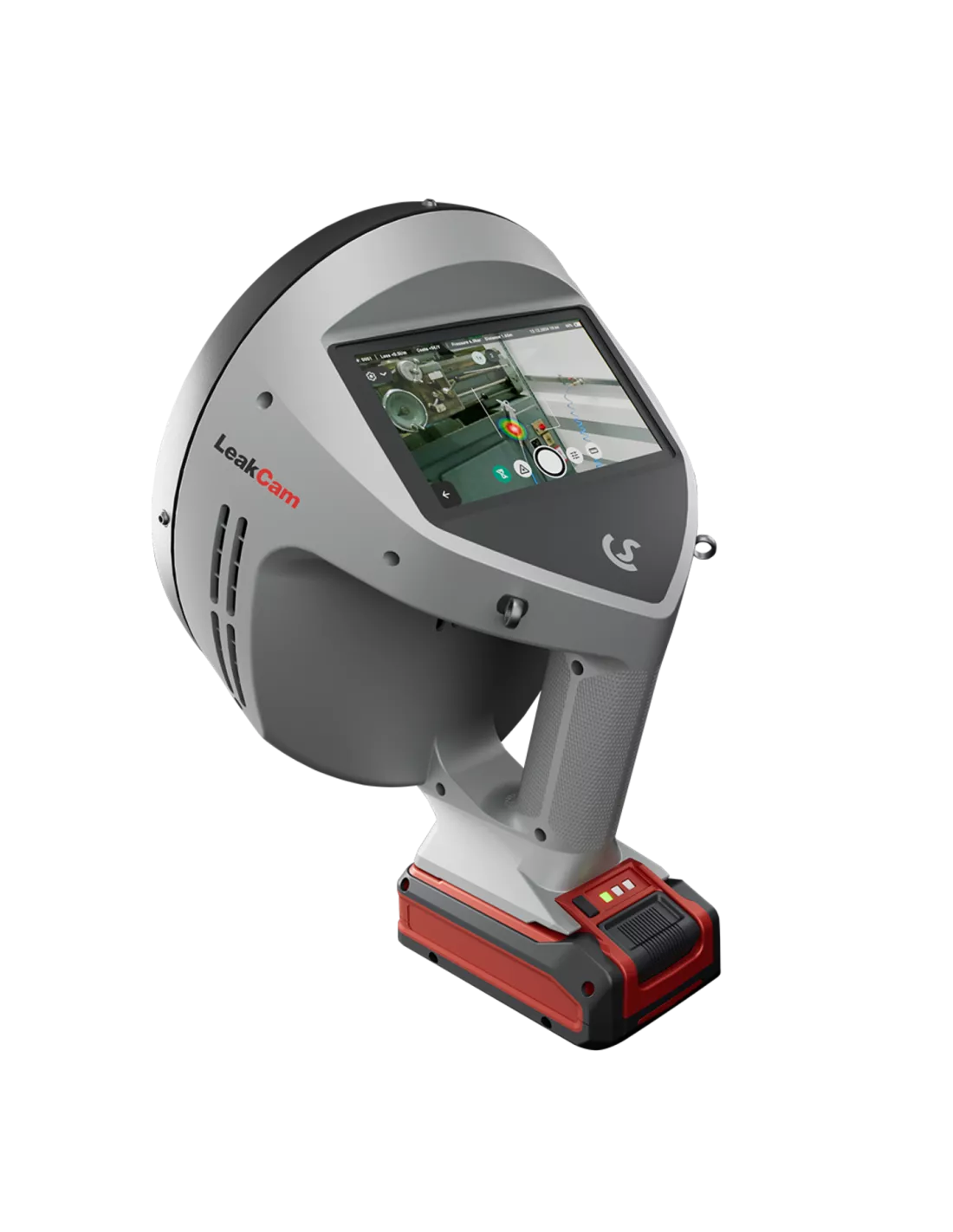

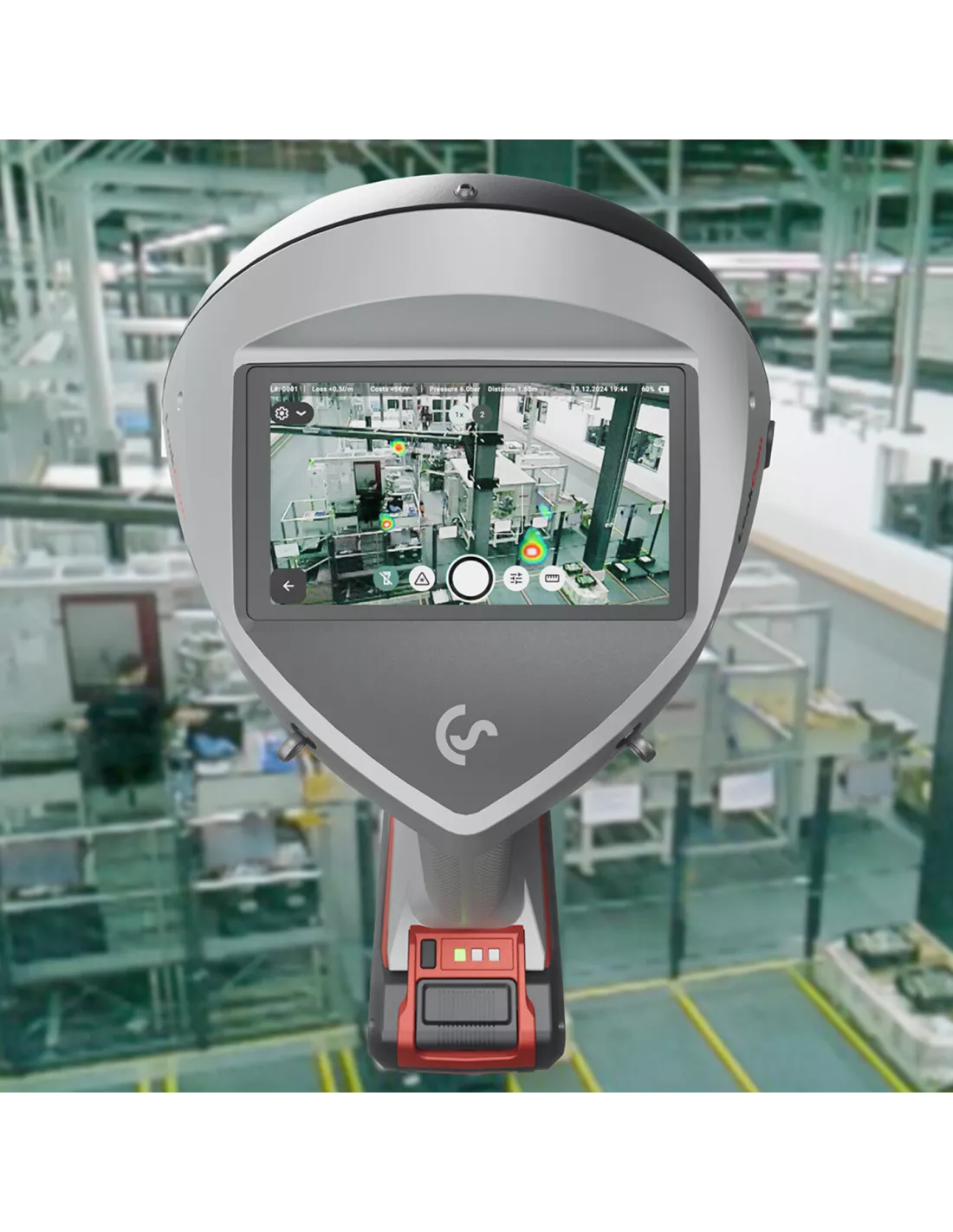

La LeakCam 600 CS Instruments est une caméra acoustique portable conçue pour détecter, localiser et documenter les fuites d’air comprimé, de gaz comprimés et de vide.

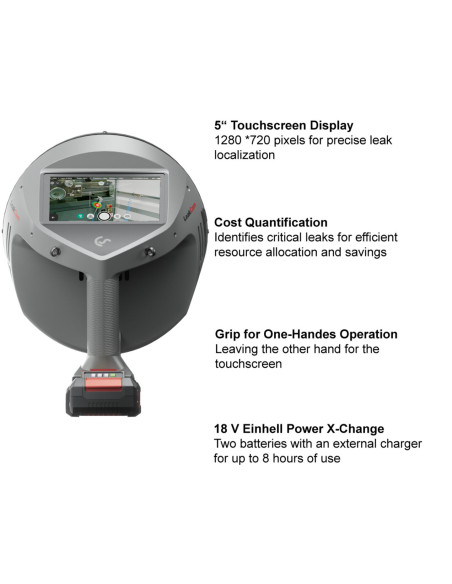

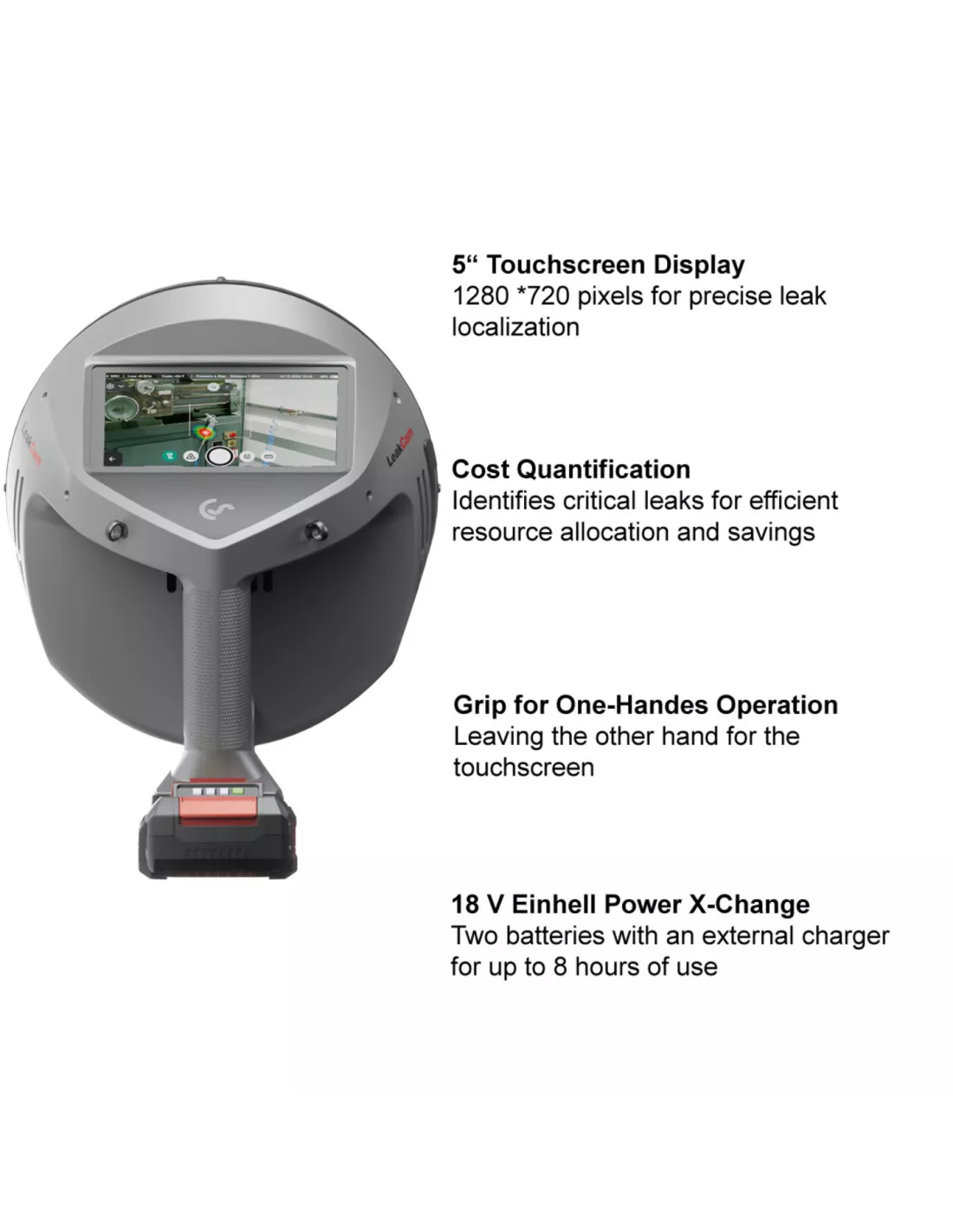

Grâce à ses 64 microphones MEMS à ultrasons, son écran tactile 5", sa caméra 13 mégapixels et son télémètre laser intégré, elle permet de visualiser les fuites directement sur l’image et d’estimer leur débit ainsi que leur coût annuel.

Développée pour les audits terrain, la LeakCam 600 facilite la recherche de fuites dans les environnements industriels bruyants, les réseaux pneumatiques, les gaz techniques, les systèmes frigorifiques, les installations sous vide ou les tests d’étanchéité.

Demande de devis

Caméra acoustique pour détecter les fuites d’air comprimé et de gaz

La LeakCam 600 CS Instruments est une caméra acoustique et ultrasonique destinée à la détection de fuites dans les réseaux d’air comprimé, de gaz comprimés et de vide.

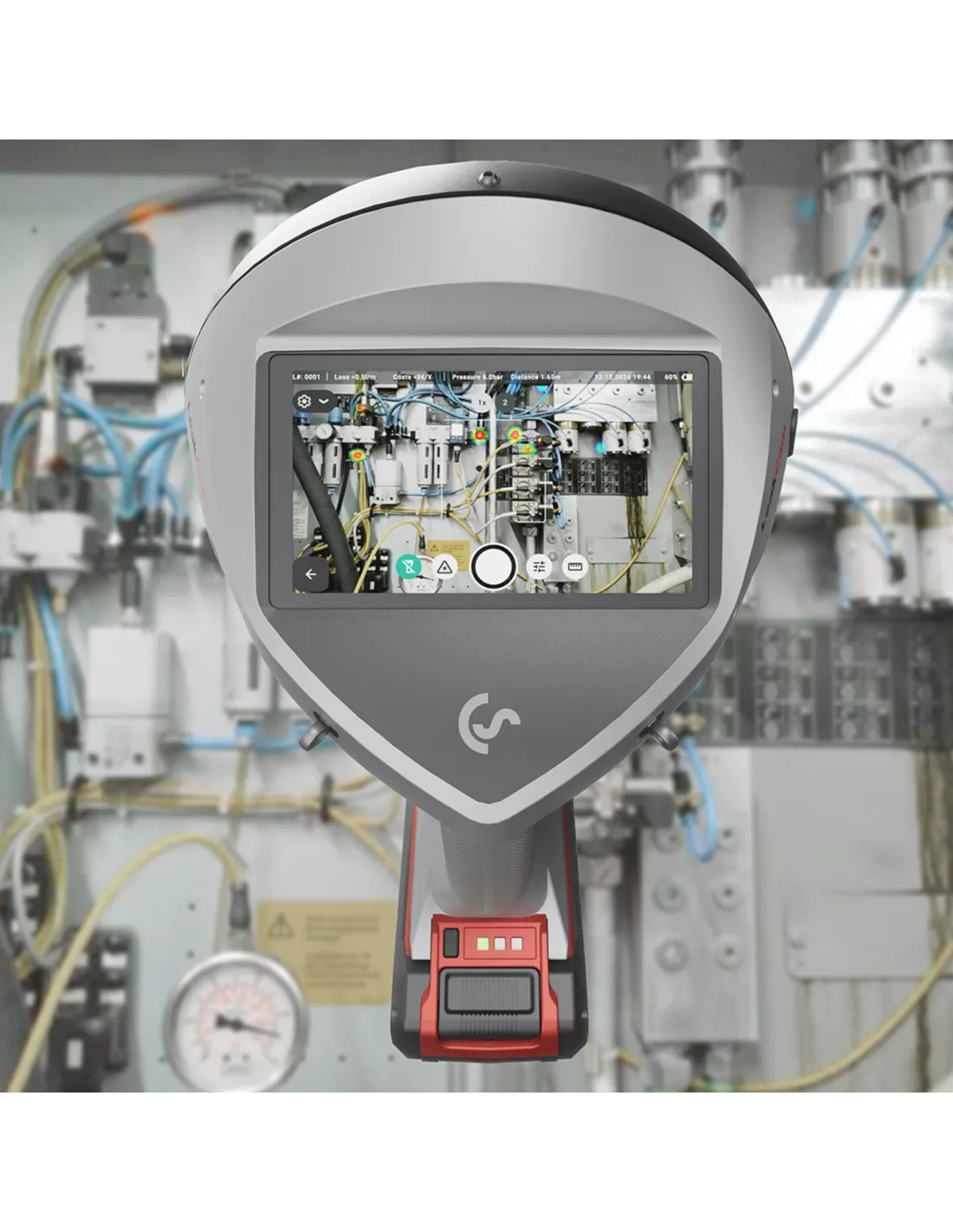

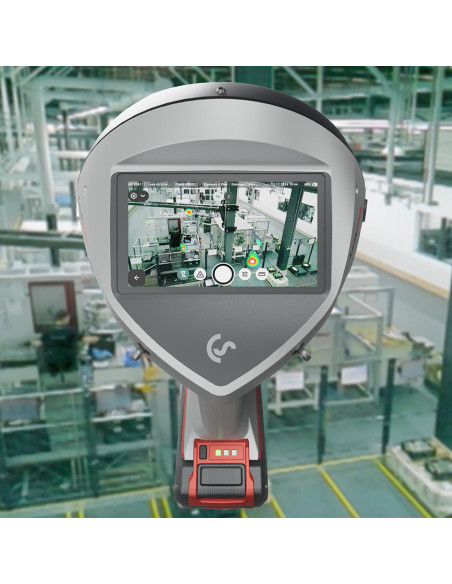

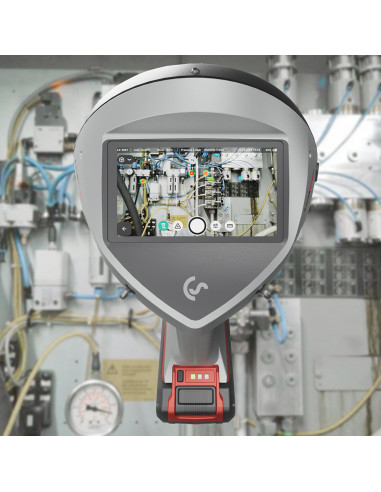

Elle rend les fuites visibles directement sur l’écran, ce qui permet de localiser rapidement leur origine, même dans des environnements industriels bruyants. L’appareil utilise 64 microphones MEMS à ultrasons et un algorithme Power Beam Forming pour détecter plusieurs sources ultrasoniques simultanément, sans négliger les petites fuites à proximité de fuites plus importantes.

La LeakCam 600 est particulièrement adaptée aux audits d’air comprimé, à la maintenance industrielle, aux campagnes de réduction des pertes d’énergie et à la documentation des fuites sur site.

Avantages de la LeakCam 600

Localisation visuelle des fuites directement sur l’écran
Détection efficace en environnement industriel bruyant
Visualisation possible de plusieurs fuites en même temps
Estimation du débit de fuite et du coût annuel associé
Télémètre laser intégré pour prendre en compte la distance à la fuite
Grand angle de vue pour balayer rapidement une zone
Caméra 13 mégapixels pour documenter clairement les fuites
Éclairage LED pour les zones sombres
Batterie interchangeable pour les longues interventions terrain
Documentation des fuites directement dans l’appareil
Compatible avec CS Leak Reporter pour générer des rapports d’audit

Avantages de la LeakCam 600

Localisation visuelle des fuites directement sur l’écran
Détection efficace en environnement industriel bruyant
Visualisation possible de plusieurs fuites en même temps
Estimation du débit de fuite et du coût annuel associé
Télémètre laser intégré pour prendre en compte la distance à la fuite
Grand angle de vue pour balayer rapidement une zone
Caméra 13 mégapixels pour documenter clairement les fuites
Éclairage LED pour les zones sombres
Batterie interchangeable pour les longues interventions terrain
Documentation des fuites directement dans l’appareil
Compatible avec CS Leak Reporter pour générer des rapports d’audit

Caractéristiques techniques

Type : caméra acoustique / ultrasonique de détection de fuites

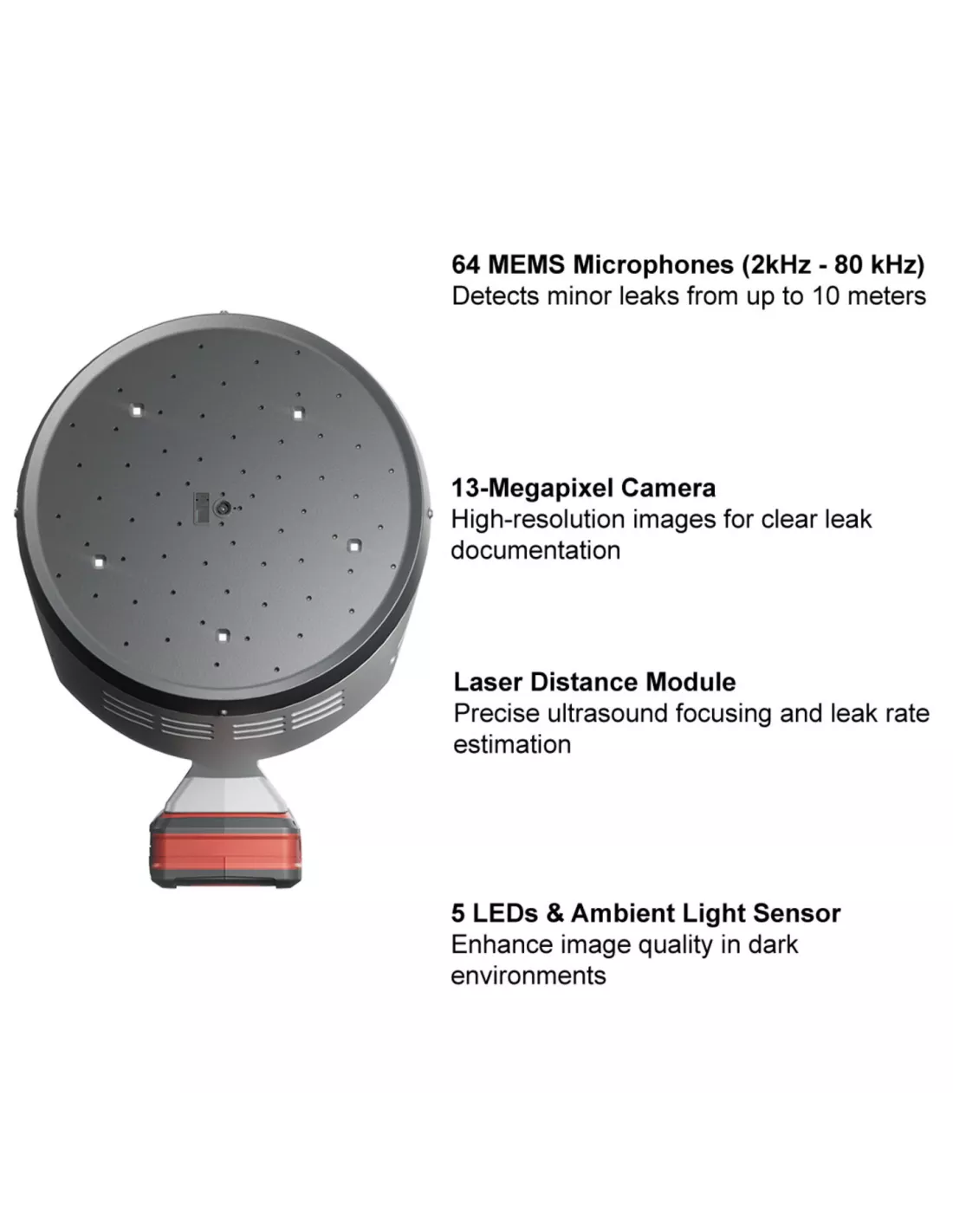

Microphones : 64 microphones MEMS
Fréquence : 2 à 130 kHz
Pression minimale du système : > 250 mbar
Distance de détection : 0,3 à 120 m
Sensibilité : 2 l/h à 3 m
Caméra : 13 MP
Champ de vision : 77,3°
Zoom numérique : x8
Autofocus : oui
HDR : oui
Éclairage : 5 LED
Télémètre laser : longueur d’onde 630 à 660 nm
Laser : classe 2, puissance < 1 mW
Écran : tactile capacitif 5"
Résolution écran : 1280 × 720 pixels
Interface : USB A + USB C
Enregistrement des données : carte SD 128 Go
Alimentation : batteries Li-ion rechargeables

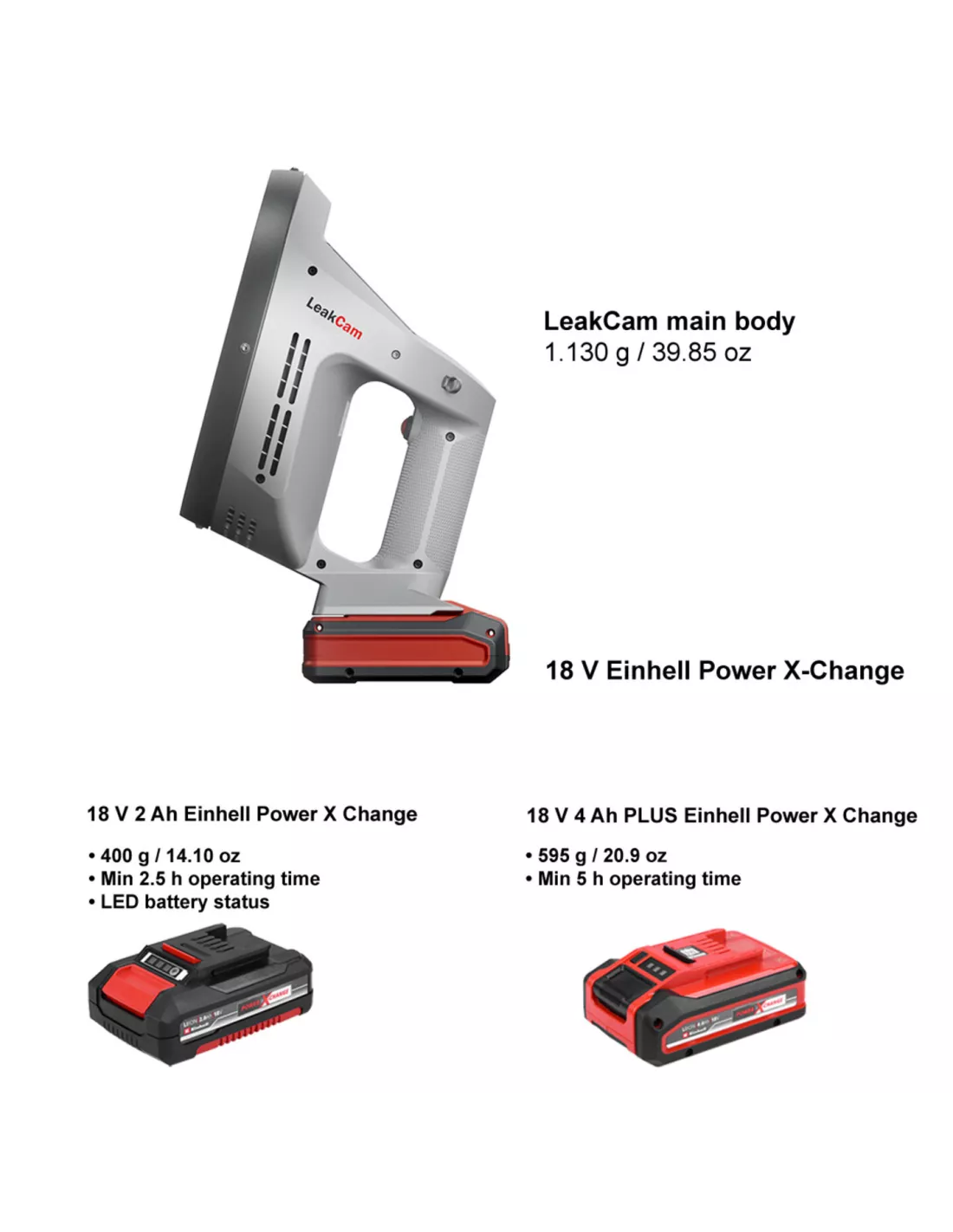

Autonomie : environ 2,5 h avec batterie 18 V 2 Ah ; environ 5 h avec batterie 18 V 4 Ah Plus
Température d’utilisation : +10 à +40 °C
CEM : DIN EN 61326
Poids caméra sans batterie : 1 130 g

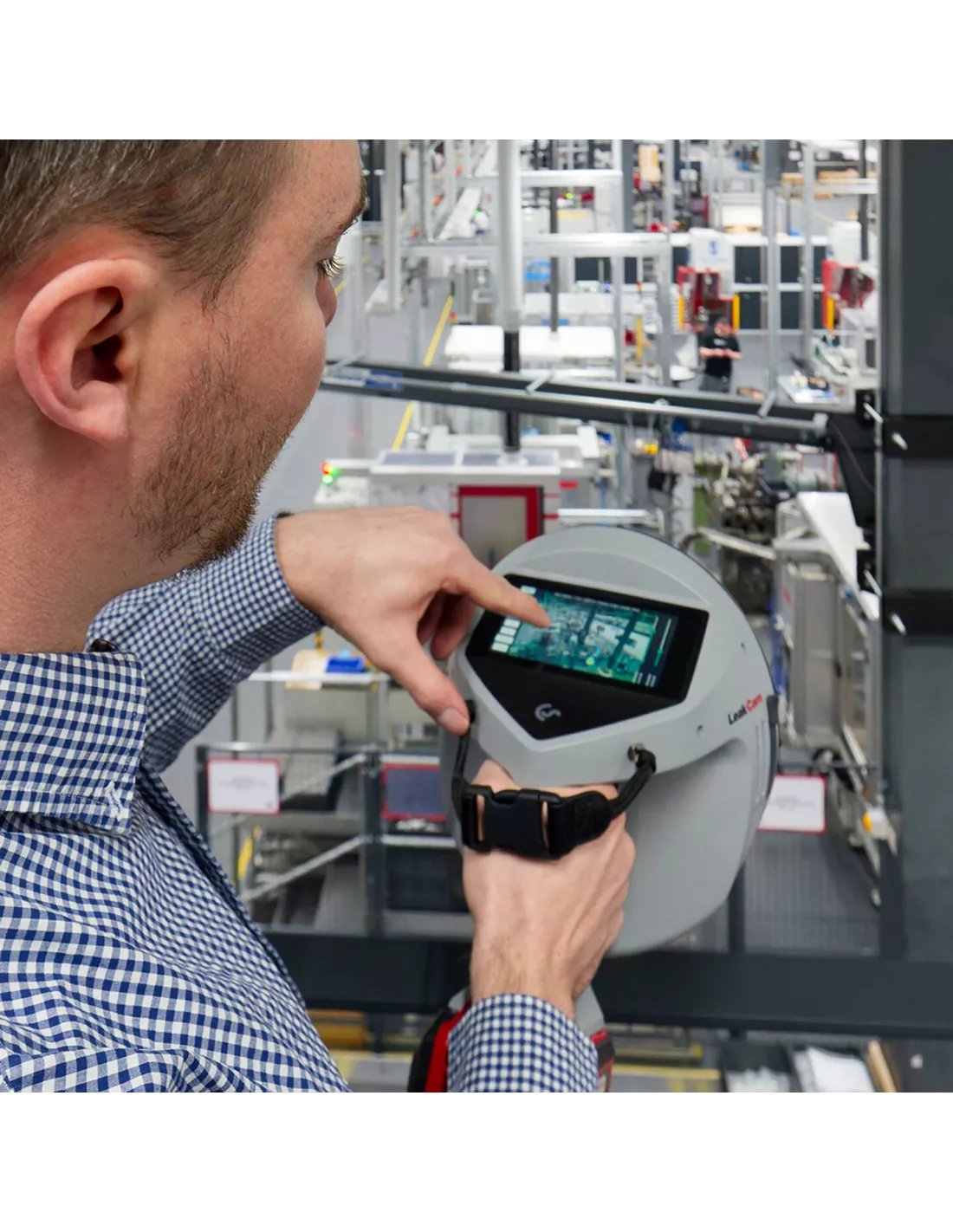

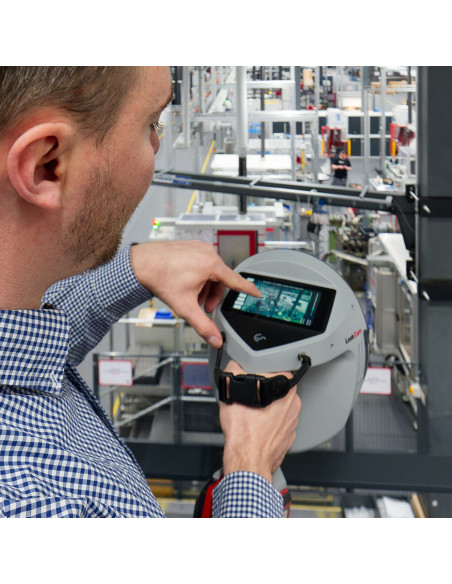

Manipulation : à une main ou avec sangle de transport

Power Beam Forming : détecter les petites fuites même en présence de grosses fuites

La LeakCam 600 utilise la technologie Power Beam Forming de CS Instruments. Cette technologie permet de visualiser plusieurs sources ultrasoniques de niveaux différents. L’intérêt est de ne pas passer à côté de petites fuites lorsqu’une fuite plus importante ou un bruit ultrasonique parasite est présent dans la zone.

Pour la détection des fuites de gaz sous pression, la caméra exploite les ultrasons, notamment autour des fréquences où les bruits caractéristiques des fuites sont les mieux détectés. Les bruits acoustiques audibles sont filtrés, ce qui permet d’utiliser l’appareil dans les environnements de production bruyants.

Documentation et reporting des fuites

La LeakCam 600 permet de documenter les fuites directement sur site.

Chaque fuite peut être enregistrée avec son emplacement, une image, des informations de réparation, une estimation de consommation et une estimation de coût. Cette approche facilite le passage de la détection à la réparation.

Le logiciel CS Leak Reporter permet ensuite de créer des rapports de fuite détaillés, avec une vue d’ensemble des fuites trouvées, des économies potentielles et des actions de correction à réaliser. Une solution Cloud est également disponible pour les équipes ou les sites multiples.

Accessoires et logiciels

Le set LeakCam 600 comprend notamment :

détecteur de fuites LeakCam 600 avec caméra intégrée ;
64 microphones ultrasons ;
100 étiquettes de marquage des fuites ;
sangle de transport ;

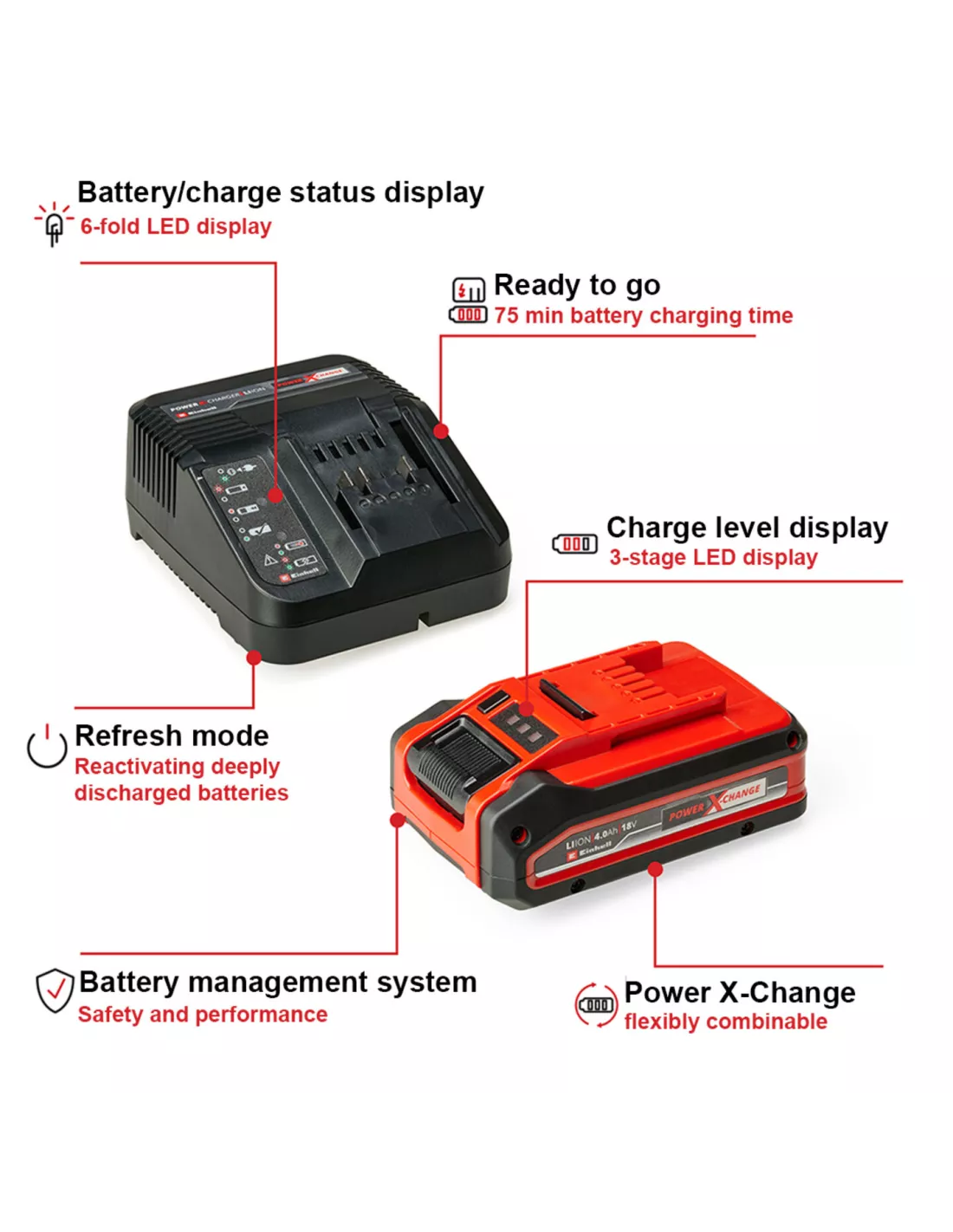

batterie rechargeable 18 V 2 Ah ;
batterie rechargeable 18 V 4 Ah Plus ;
chargeur rapide ;
valise de transport.

Options et accessoires disponibles :

sac à dos de transport ;
générateur d’ultrasons multidirectionnel pour tests d’étanchéité ;
feuilles de marquage des fuites ;
logiciel CS Leak Reporter V2 ;
solution CS Leak Reporter Cloud ;
licence additionnelle ;
réétalonnage LeakCam 600.

Applications principales

Recherche de fuites sur réseaux d’air comprimé en atelier ou en production
Détection de fuites sur raccords, flexibles, électrovannes, vérins et composants pneumatiques
Audit de fuites dans les centrales d’air comprimé et réseaux de distribution
Détection de fuites sur gaz techniques : azote, argon, CO₂, hélium ou hydrogène selon application
Recherche de fuites sur gaz inflammables : gaz naturel, méthane, propane ou biogaz
Contrôle de systèmes frigorifiques à l’ammoniac ou au CO₂
Détection de fuites sur installations sous vide
Tests d’étanchéité avec transmetteur ultrasonique selon configuration
Détection de décharges partielles et effet corona sur installations électriques
Documentation des fuites pour maintenance, suivi énergétique ou démarche ISO 50001

Pourquoi choisir la LeakCam 600 ?

La LeakCam 600 est adaptée aux entreprises qui souhaitent réduire les pertes d’air comprimé, documenter les fuites et organiser les réparations.

Elle permet de gagner du temps lors des campagnes de recherche de fuites, d’identifier les fuites les plus coûteuses et de produire une documentation exploitable par la maintenance, l’énergie ou la qualité. C’est une solution particulièrement pertinente pour les sites industriels, ateliers de production, centrales d’air comprimé, prestataires d’audit énergétique et équipes de maintenance.

Référence LEAKCAM600

Fiche technique - LeakCam 600

Téléchargement (969.67KB)
