Débitmètre ultrason portable ExactSonic III Höntzsch – Mesure de débit liquide

Name: Débitmètre ultrason portable ExactSonic III Höntzsch – Mesure de débit liquide
Brand: HONTZSCH Instruments
SKU: ExactSonicIII
Availability: InStock

Le débitmètre ultrason portable ExactSonic III Höntzsch permet de mesurer le débit de liquides dans des conduites sans couper le process et sans contact avec le fluide.

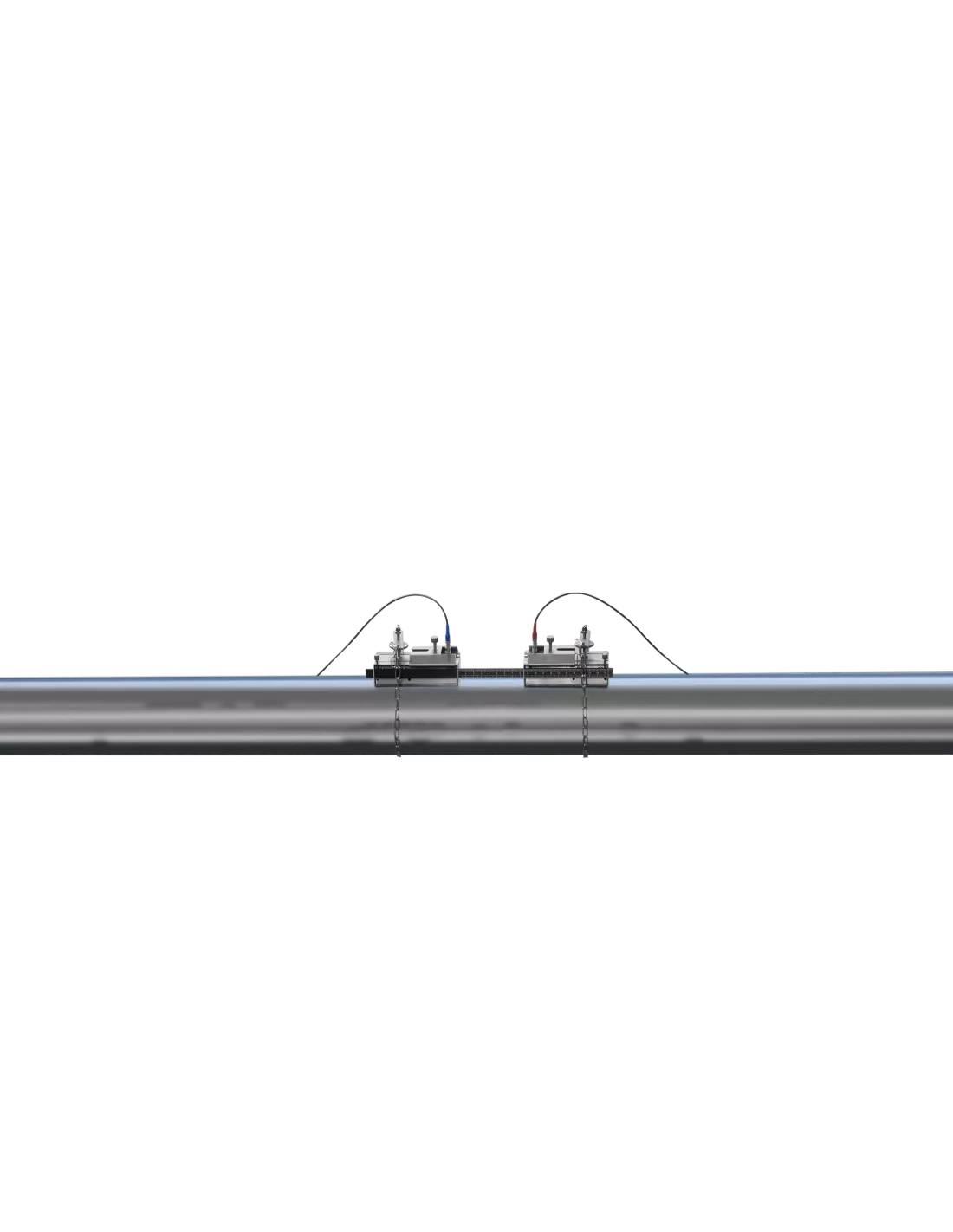

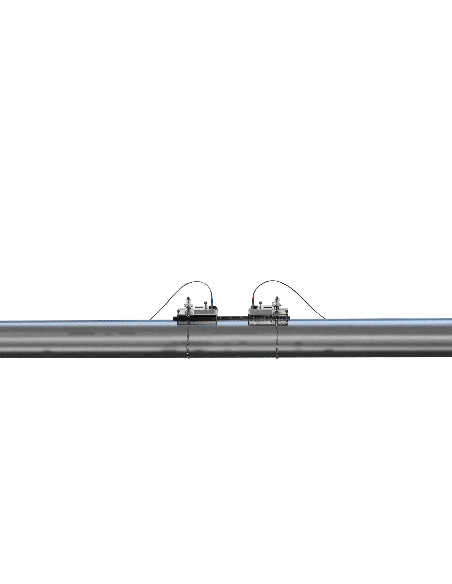

Grâce à la méthode de différence de temps de transit par ultrasons, les capteurs se fixent à l’extérieur de la conduite et mesurent la vitesse d’écoulement du liquide. L’appareil calcule ensuite le débit volumique à partir de la section de la conduite.

Compact, mobile et livré avec deux paires de transducteurs, l’ExactSonic III est adapté aux interventions de maintenance, de mise en service, de contrôle de pompes, de recherche de fuites ou d’inspection d’installations de mesure fixes.

Demande de devis

Débitmètre ultrason portable pour liquides

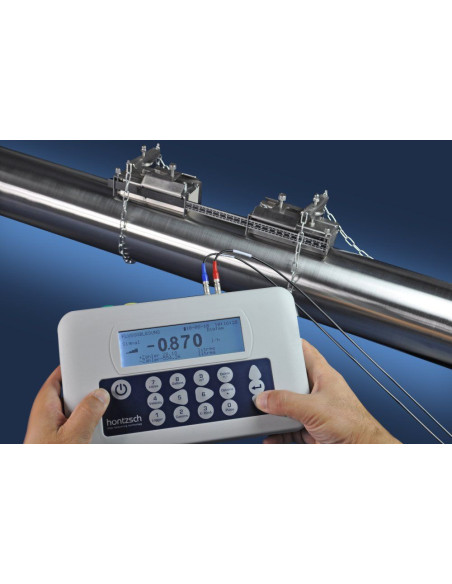

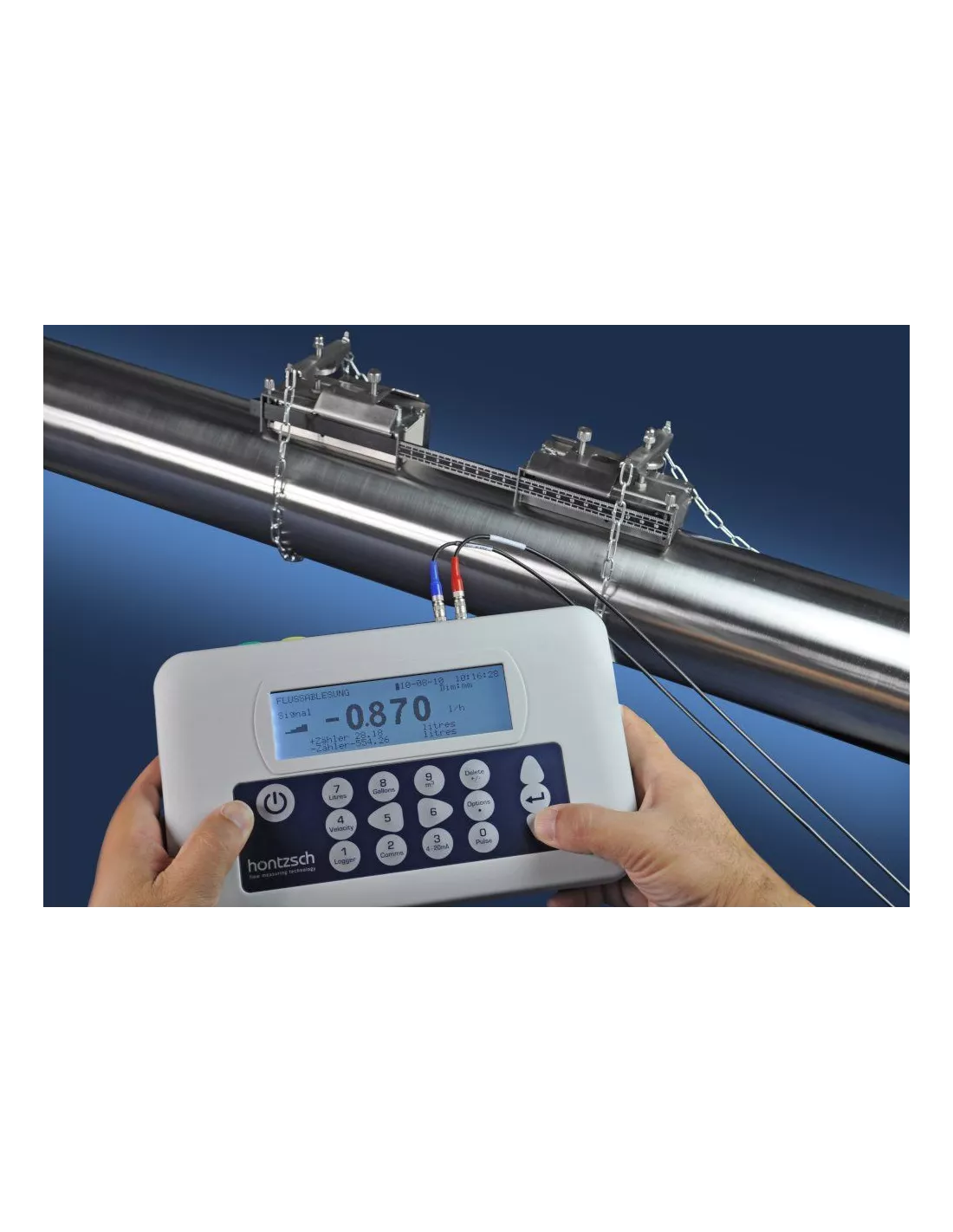

L’ExactSonic III Höntzsch est un débitmètre ultrason portable destiné à la mesure de débit de liquides dans des tubes et conduites.

Il permet de réaliser une mesure non intrusive : les transducteurs se fixent à l’extérieur de la conduite, sans perçage, sans découpe et sans interruption du process. Cette solution évite tout contact avec le fluide, tout risque de fuite et toute perte de pression dans l’installation.

L’ExactSonic III est particulièrement adapté aux interventions terrain, aux contrôles de maintenance, aux mises en service, aux vérifications de pompes, aux inspections hydrauliques et aux mesures ponctuelles sur réseaux de liquides.

Principe de mesure par ultrasons

L’ExactSonic III utilise la méthode de différence de temps de transit par ultrasons.

Des impulsions ultrasoniques sont envoyées à travers le fluide alternativement dans le sens de l’écoulement et dans le sens inverse. Le signal se propage plus rapidement dans le sens de l’écoulement que dans le sens opposé.

La différence de temps de transit permet de calculer la vitesse moyenne d’écoulement du liquide. À partir de cette vitesse et de la section de conduite renseignée, l’appareil détermine le débit volumique.

Avantages de la mesure non intrusive

Mesure sans arrêt de l’installation
Aucun perçage ni découpe de conduite
Aucun contact avec le liquide mesuré
Aucun élément mécanique inséré dans la conduite
Aucune perte de pression
Aucun risque de fuite lié à l’installation du débitmètre
Montage rapide et économique
Appareil mobile, adapté aux interventions sur site
Solution adaptée à la maintenance, aux essais et à la mise en service
Peu de maintenance, car aucun composant mobile n’est utilisé

Caractéristiques techniques principales

Principe de mesure : ultrasons par différence de temps de transit
Type de mesure : non intrusive, sans contact avec le liquide
Grandeurs mesurées : vitesse d’écoulement et débit volumique
Fluides : liquides dans tubes et conduites
Plage de vitesse d’écoulement : 0,2 à 20 m/s
Détection : bidirectionnelle
Tolérance de mesure : ±2 % de la valeur mesurée pour diamètre extérieur de conduite supérieur à 75 mm
Diamètres de conduite couverts avec les transducteurs fournis : paire A : diamètre extérieur de 13 à 115 mm / paire B : diamètre extérieur de 50 à 2000 mm
Plage de température des transducteurs : -20 à +135 °C
Écran : rétroéclairé, résolution 64 × 240 pixels
Commande : navigation par menu, panneau 16 touches
Alimentation : batterie ou secteur
Autonomie batterie : jusqu’à 20 heures
Tension d’alimentation : 100 à 240 V AC ±10 %
Sorties : 0/4-20 mA, USB, sortie impulsion 5 V
Sortie impulsion : maximum 1 impulsion/seconde
Enregistreur de données : 8 GB
Enregistrement : 20 blocs indexables
Affichage des données : texte ou graphique
Téléchargement des données : via USB vers PC Windows
Langues utilisateur : allemand, anglais, français, russe, espagnol
Coffret de transport : robuste, IP67

Fluides compatibles

Le débitmètre ultrason portable ExactSonic III est destiné aux liquides circulant dans des conduites. Exemples de fluides compatibles selon l’application :

Eau potable
Eau de rivière
Eau entièrement dessalée
Mélanges eau / glycol
Eau de refroidissement
Eau d’alimentation de chaudière
Condensats
Huile hydraulique
Gazole
Fioul
Hydrocarbures liquides
Produits intermédiaires ou finis en pétrochimie
Liquides ultrapurs
Liquides agressifs, toxiques, visqueux ou non conducteurs selon application

Exemples d'applications

Contrôle de débit sur réseaux d’eau potable, d’eau industrielle ou d’eaux usées
Vérification du débit sur circuits de chauffage, de refroidissement ou de climatisation
Diagnostic de pompes, échangeurs, chaudières ou groupes hydrauliques
Mesure ponctuelle sur conduites d’eau glycolée, d’eau de refroidissement ou de condensats
Recherche de fuites ou de pertes de débit sur réseaux de liquides
Contrôle de débit sur circuits d’huile hydraulique, fioul, gazole ou hydrocarbures liquides
Vérification d’installations de dosage, de filtration ou de transfert de liquides
Contrôle temporaire d’un débitmètre fixe déjà installé
Mesures de maintenance en industrie chimique, pharmaceutique, agroalimentaire ou pétrochimique
Mesures sur liquides ultrapurs, agressifs, toxiques, visqueux ou non conducteurs, lorsque le contact avec le fluide doit être évité
Contrôle de réseaux process dans les centrales électriques, installations offshore, semi-conducteurs, aéronautique ou construction de machines

Pourquoi choisir l’ExactSonic III ?

L’ExactSonic III est une solution pertinente lorsque l’on souhaite contrôler rapidement un débit de liquide sans modifier l’installation.

Contrairement à un débitmètre fixe installé en ligne, il peut être utilisé temporairement sur différentes conduites. Il permet de vérifier un débit existant, de contrôler une pompe, d’identifier une anomalie ou de comparer plusieurs points de mesure sans intervention mécanique sur le réseau.

Son principe de mesure sans contact limite les contraintes d’installation, supprime le risque de fuite et évite les pertes de pression. Il est donc particulièrement adapté aux opérations de maintenance, de diagnostic et de mise en service.

Référence ExactSonicIII

Fiche technique - ExactSonic III

Téléchargement (867.28KB)
