PC 400 – Compteur de particules pour air comprimé et gaz

Name: PC 400 – Compteur de particules pour air comprimé et gaz
Brand: CS INSTRUMENTS
SKU: PC400
Availability: InStock

Le PC 400 CS Instruments est un compteur de particules optique conçu pour contrôler la qualité de l’air comprimé et des gaz industriels.

Selon version, il permet de mesurer les particules à partir de 0,1 µm ou 0,3 µm, afin de surveiller la propreté de l’air comprimé selon la norme ISO 8573-1.

Il peut être utilisé seul ou intégré dans une solution fixe avec un enregistreur DS 400 pour l’affichage, le suivi des tendances et l’enregistrement des données.

Demande de devis

Compteur de particules pour air comprimé et gaz industriels

Le PC 400 CS Instruments est un compteur de particules optique destiné à la surveillance de la qualité de l’air comprimé et des gaz industriels. Il mesure le nombre de particules par m³, après détente de l’air, et permet de suivre les exigences de propreté définies par la norme ISO 8573-1.

Selon la version choisie, le PC 400 peut mesurer les particules à partir de 0,1 µm ou 0,3 µm. La version 0,1 µm est particulièrement adaptée aux applications exigeantes nécessitant une surveillance fine de la qualité d’air comprimé.

Avantages du PC 400

Mesure optique haute précision
Détection de particules très fines à partir de 0,1 µm selon version
Adapté à la surveillance de la classe 1 ISO 8573-1
Utilisation sur air comprimé et gaz industriels
Débit d’échantillonnage élevé de 28,3 l/min
Transmission numérique des données via Modbus RTU
Boîtier en acier inoxydable
Disponible en version 0,1 µm ou 0,3 µm selon le besoin
Peut être intégré dans une solution fixe ou mobile selon configuration

Canaux de mesure

Selon la version du PC 400, plusieurs canaux de mesure sont disponibles.

Version PC 400 à partir de 0,1 µm :

particules de 0,1 à 0,5 µm
particules de 0,5 à 1,0 µm
particules de 1,0 à 5,0 µm

Version PC 400 à partir de 0,3 µm :

particules de 0,3 à 0,5 µm
particules de 0,5 à 1,0 µm
particules de 1,0 à 5,0 µm

Les particules peuvent être évaluées selon leur distribution granulométrique ou de manière cumulative selon la norme ou le besoin d’analyse.

Version fixe ou portable

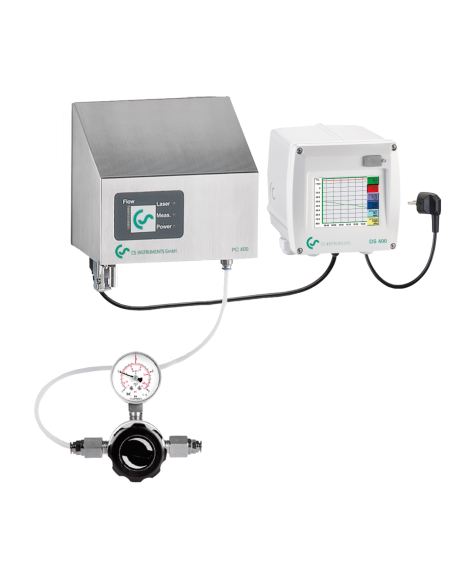

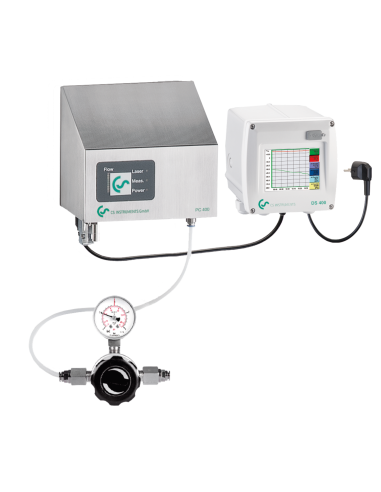

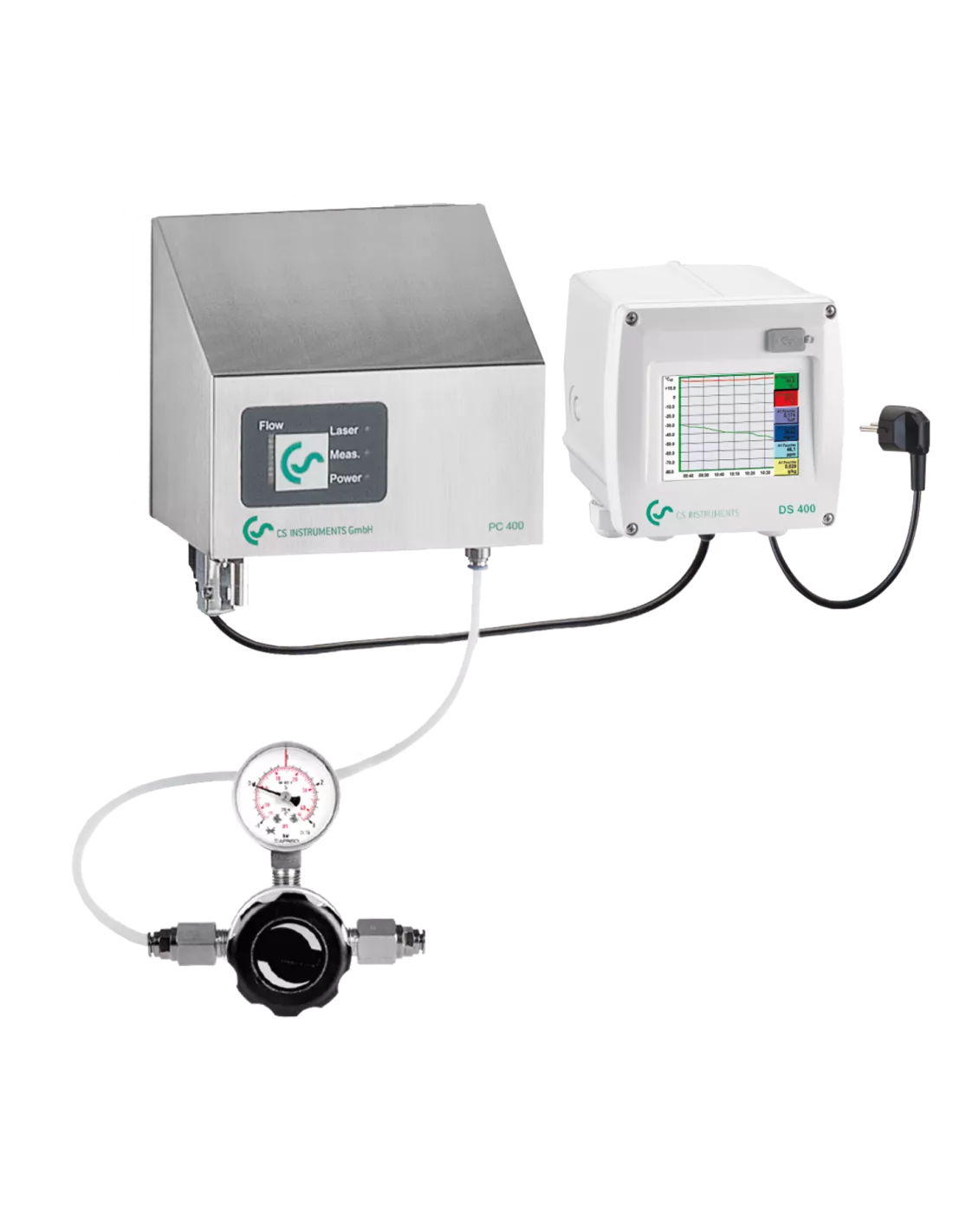

Le PC 400 peut être intégré dans une solution fixe avec un enregistreur DS 400. Dans cette configuration, le DS 400 permet d’afficher les canaux de mesure, de suivre les courbes de tendance, d’enregistrer les données et de transmettre les mesures vers des systèmes supérieurs selon les options choisies. Cette solution est adaptée lorsqu’une surveillance dans le temps est nécessaire sur une installation d’air comprimé.

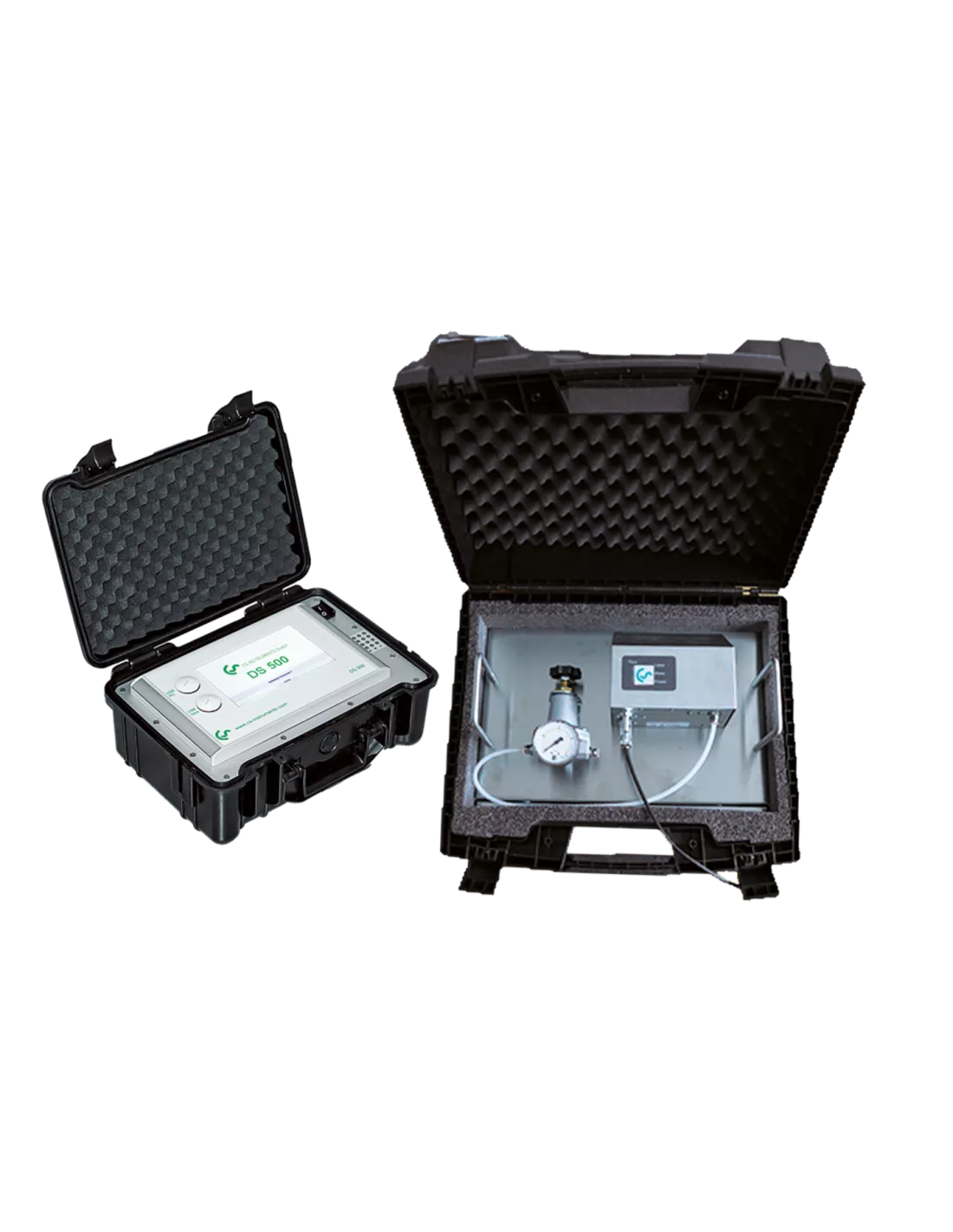

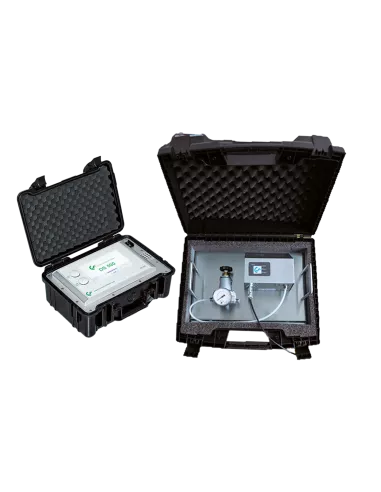

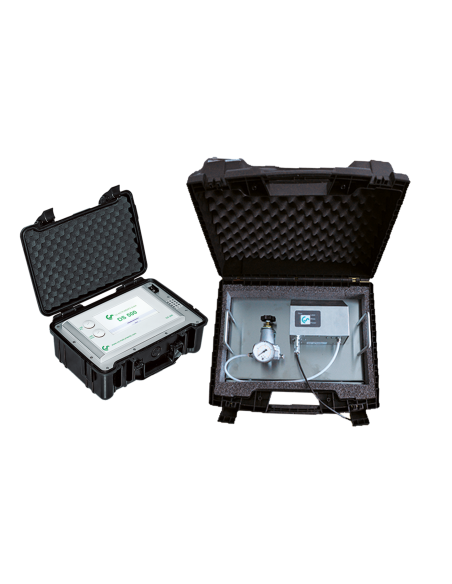

Le PC 400 existe également en version mobile, intégrée dans une mallette de transport avec un DS 500 mobile selon configuration. Cette version est destinée aux audits, aux contrôles ponctuels et aux mesures sur plusieurs points d’utilisation.

Caractéristiques techniques

Type : compteur de particules optique
Milieux mesurés : air comprimé, gaz industriels, N₂, O₂, CO₂ selon configuration
Application : air comprimé après filtration ; gaz et gaz purs même sans filtration
Paramètre mesuré : nombre de particules par m³
Référence de mesure : air détendu à 20 °C et 1 000 hPa
Version 0,1 µm : canaux 0,1…0,5 µm ; 0,5…1,0 µm ; 1,0…5,0 µm
Version 0,3 µm : canaux 0,3…0,5 µm ; 0,5…1,0 µm ; 1,0…5,0 µm
Pression d’entrée maximale avant réducteur : 40 bar
Humidité du gaz mesuré : ≤ 90 % HR, point de rosée sous pression max. 10 °Ctd, sans condensation
Température ambiante : 5 à 40 °C
Température du milieu de mesure : 0 à 40 °C
Raccord fluidique : tuyau PTFE de 6 mm avec raccord rapide
Débit : 28,3 l/min, soit 1 cfm
Interface : RS485 Modbus RTU
Source lumineuse : diode laser
Alimentation : 24 VDC, 300 mA
Dimensions : 150 x 200 x 300 mm
Poids : 4 kg
Boîtier : acier inoxydable

Applications principales

Surveillance de la qualité de l’air comprimé selon ISO 8573-1
Contrôle des particules après filtration
Vérification du bon fonctionnement des filtres
Détection d’un défaut ou d’une dérive de filtration
Contrôle des gaz industriels et gaz purs selon configuration
Suivi qualité dans l’agroalimentaire, la pharmacie, l’électronique ou les semi-conducteurs
Intégration dans une solution globale de contrôle qualité air comprimé

Pourquoi choisir le PC 400 ?

Le PC 400 est adapté aux installations où la maîtrise des particules dans l’air comprimé est un enjeu qualité. Il permet de vérifier la performance de la filtration, de détecter une dérive et de documenter la qualité de l’air comprimé selon ISO 8573-1.

Il peut être utilisé dans une configuration fixe pour une surveillance dans le temps, ou dans une configuration mobile pour des contrôles ponctuels et audits sur plusieurs points.

Référence PC400

Fiche technique - PC 400

Téléchargement (1.33MB)
