Enregistreurs de données série TR-5i | T&D

Les différents enregistreurs et leurs caractéristiques techniques

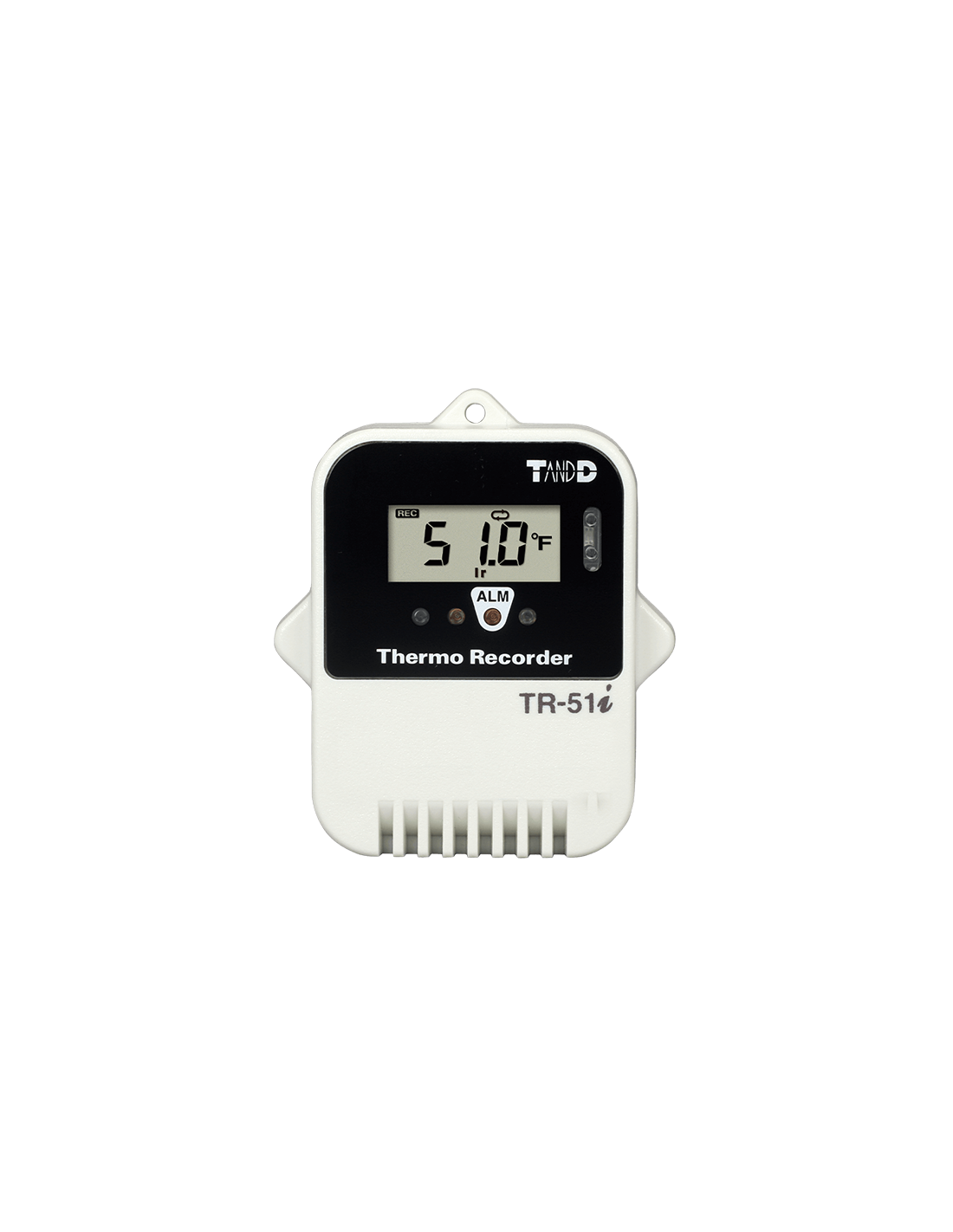

TR-51i

Le modèle TR-51i, avec son capteur interne, est étanche selon la norme IP67 et peut être utilisé dans des environnements allant de -40°C à 80℃. Il convient pour mesurer les températures réelles des articles stockés dans les réfrigérateurs et les congélateurs.

Plage de mesure : -40°C à +80°C ±0.5°C

Résolution : 0.1 °C

Capacité de la mémoire : 16 000 valeurs

Intervalle de temps de mesure : Configurable de 1s à 60 mn

Interface de communication : Communication infrarouge

IP67 : Protégé contre la poussière et l’eau (peut être immergé dans l’eau pour une durée et profondeur limitée).

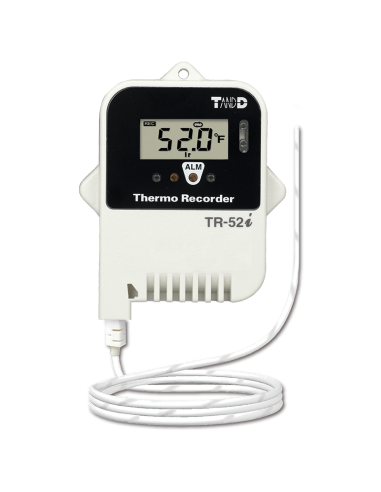

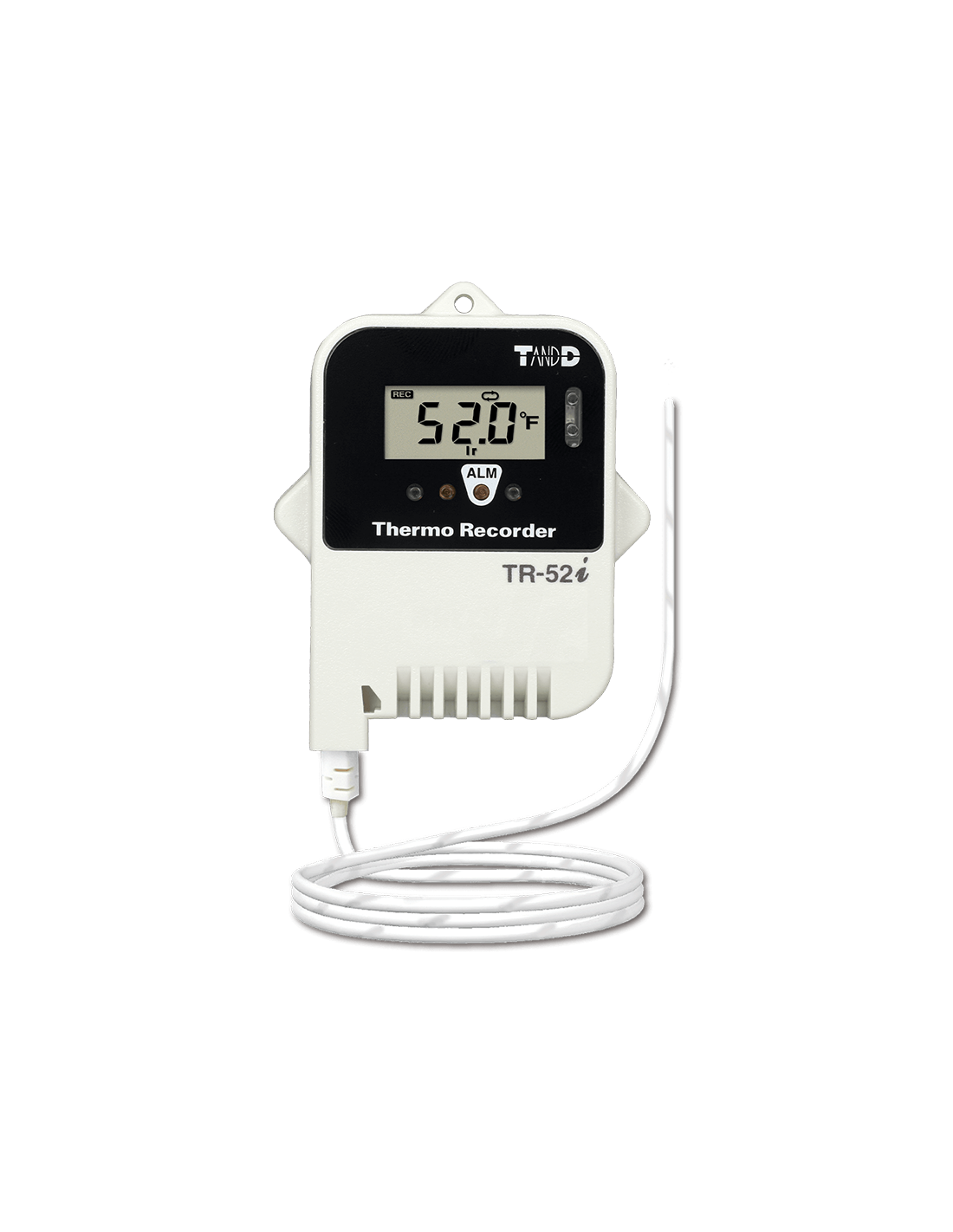

TR-52i

Le modèle TR-52i mesure et enregistre une plage de température importante. Cet enregistreur possède une protection IP64.

Plage de mesure : -60°C à +155°C

Incertitude de mesure : Entre ±0.3°C et ±1°C

Résolution : 0.1 °C

Capacité de la mémoire : 16 000 valeurs

Intervalle de temps de mesure : Configurable de 1s à 60 mn

Interface de communication : Communication infrarouge

IP64 : Résistant aux éclaboussures

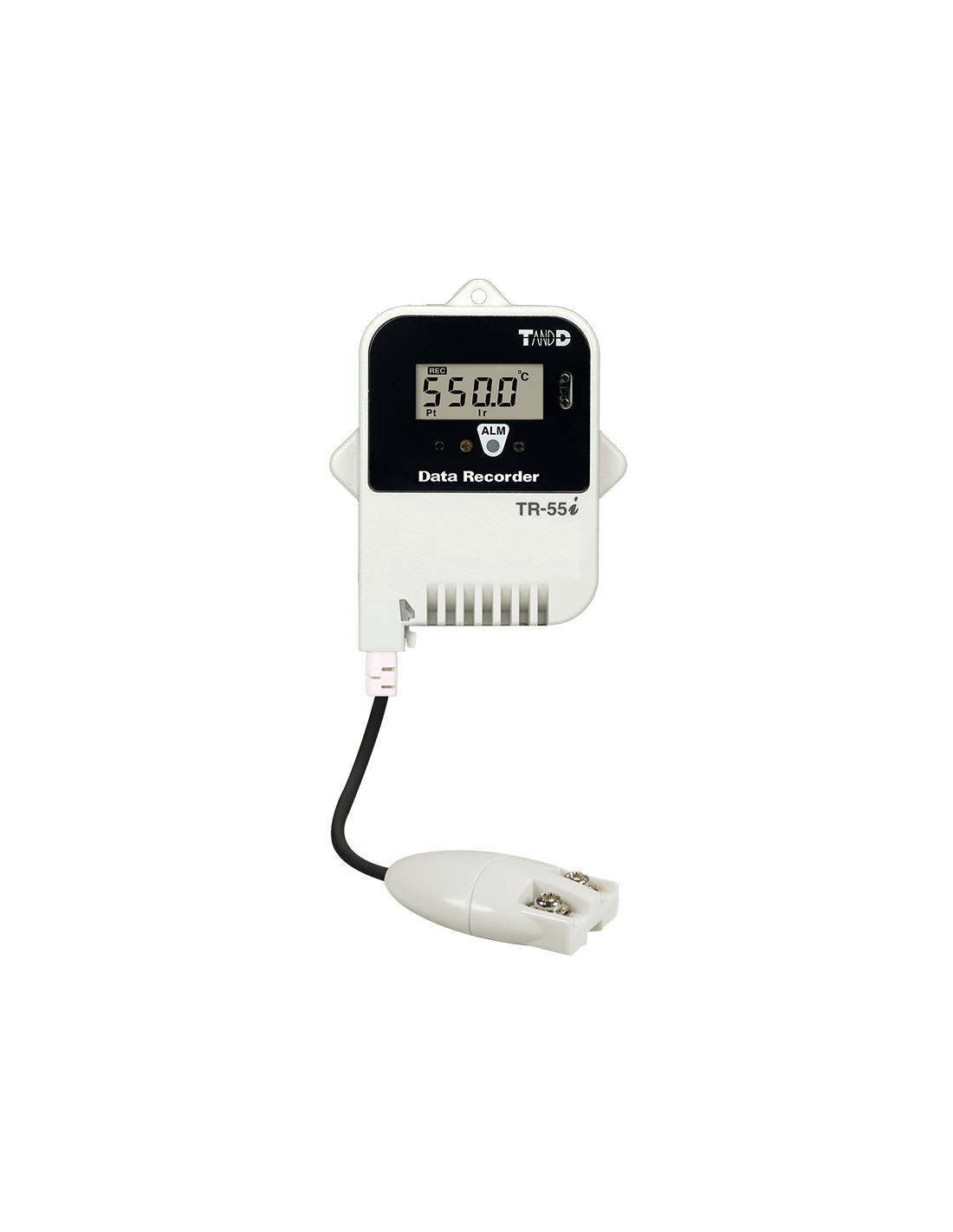

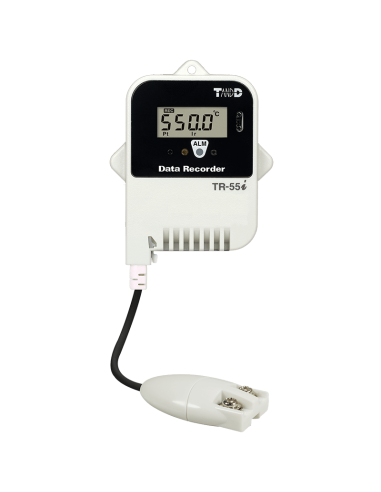

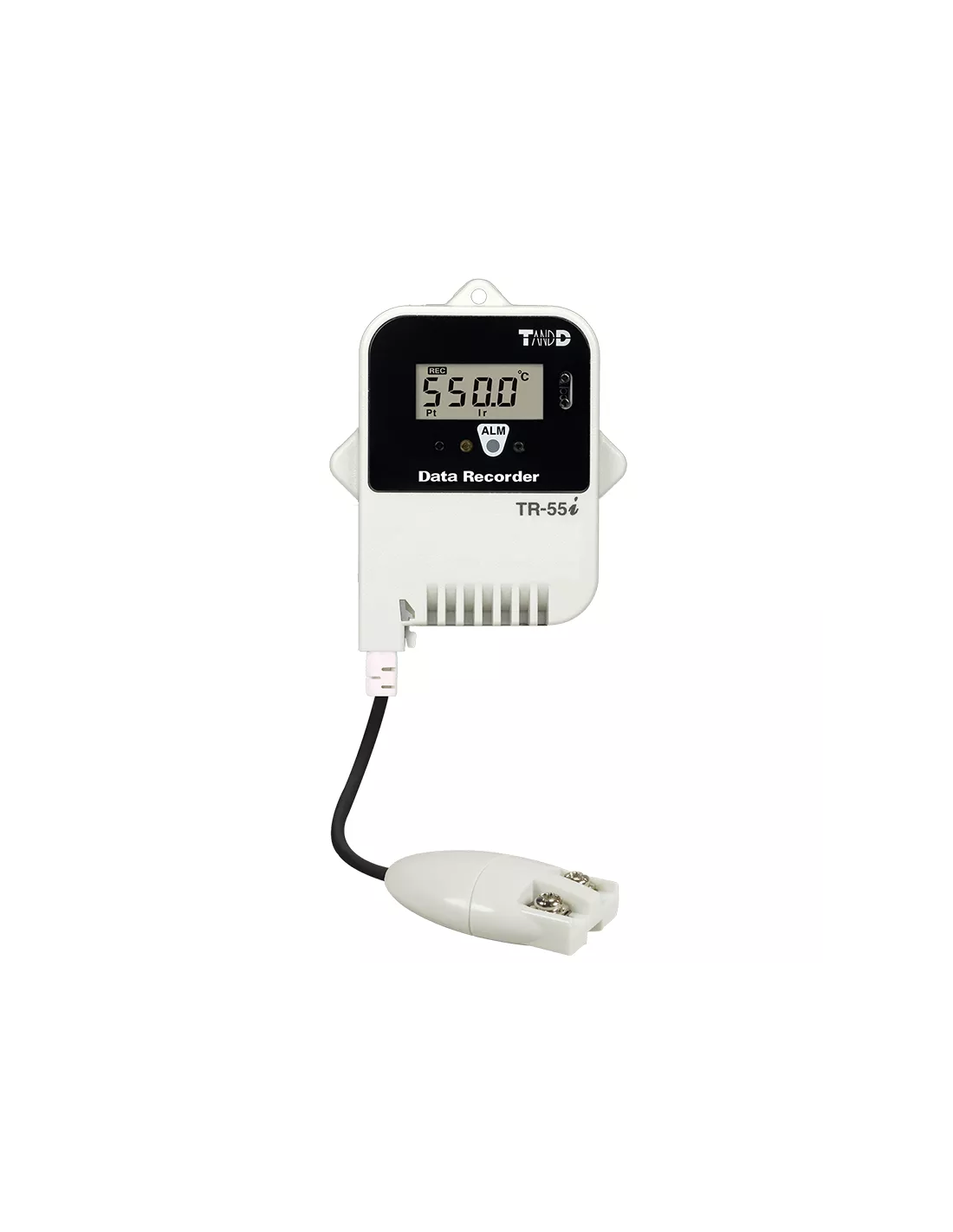

TR-55i-Pt

Le modèle TR-55i-Pt est un enregistreur conçu pour être utilisé avec des capteurs Pt et mesure dans la large gamme de température de -199℃ à 600℃. Cet enregistreur possède une protection IP64.

Plage de mesure : -199°C à +600°C

Incertitude de mesure : Entre ±0.3°C et ±0.5°C selon la plage de température

Résolution : 0.1 °C

Capacité de la mémoire : 16 000 valeurs

Intervalle de temps de mesure : Configurable de 1s à 60 mn

Interface de communication : Communication infrarouge

IP64 : Résistant aux éclaboussures

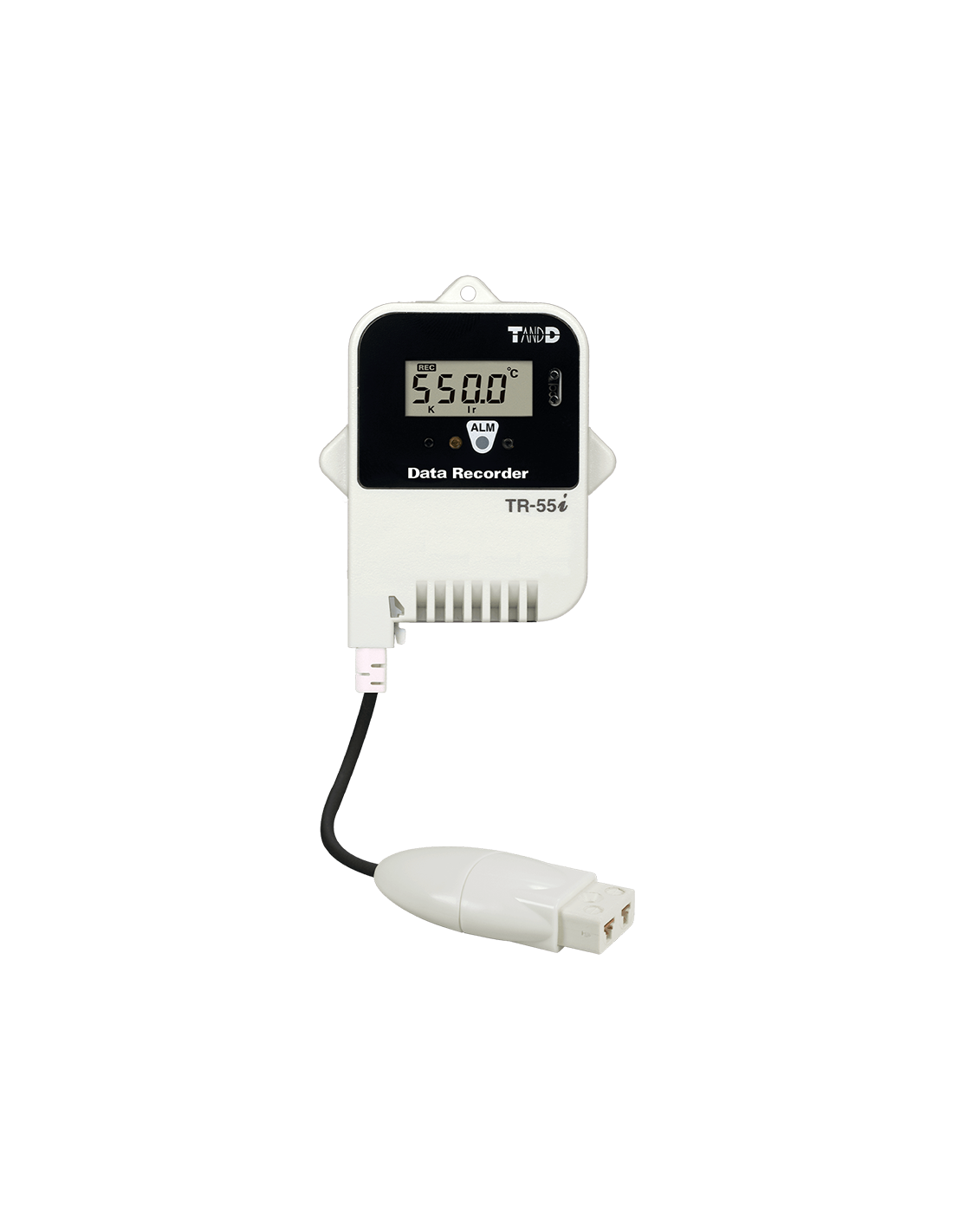

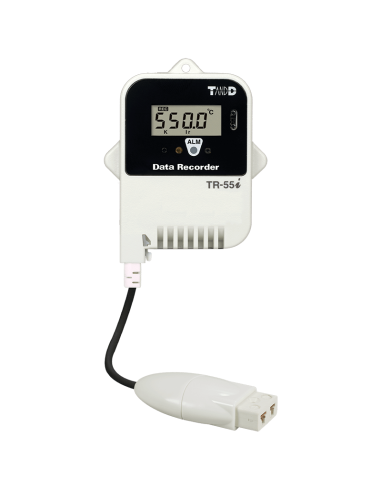

TR-55i-TC

Le modèle TR-55i-TC est un enregistreur conçu pour être utilisé avec des capteurs thermocouples très polyvalents et mesure dans une large gamme de températures allant de -199℃ à 1760℃. Il existe en différents thermocouples : K, J, T, S.

Plage de mesure : Entre -199°C à +1760°C selon le type de capteur

Incertitude de mesure : Entre ±0.3°C et ±1°C selon la plage de température

Résolution : 0.1 °C ou 0.2°C pour le thermocouple S

Capacité de la mémoire : 16 000 valeurs

Intervalle de temps de mesure : Configurable de 1s à 60 mn

Interface de communication : Communication infrarouge

IP64 : Résistant aux éclaboussures

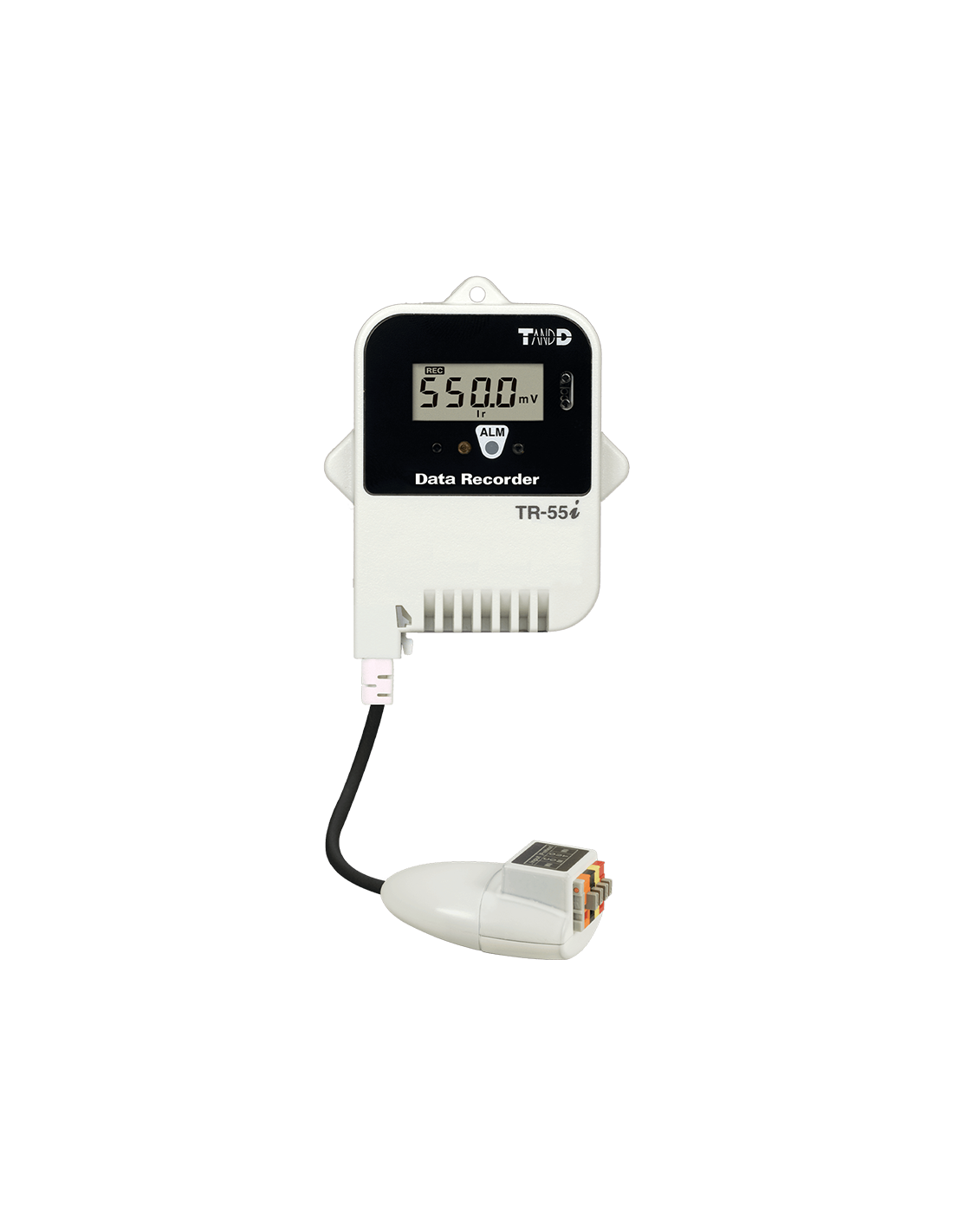

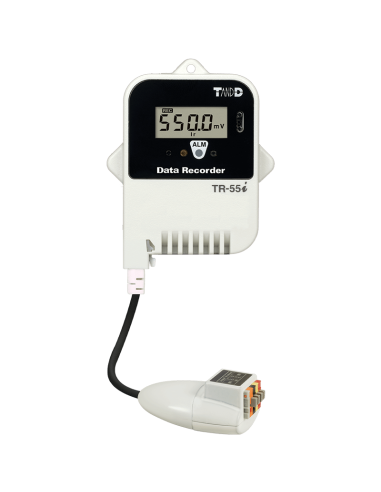

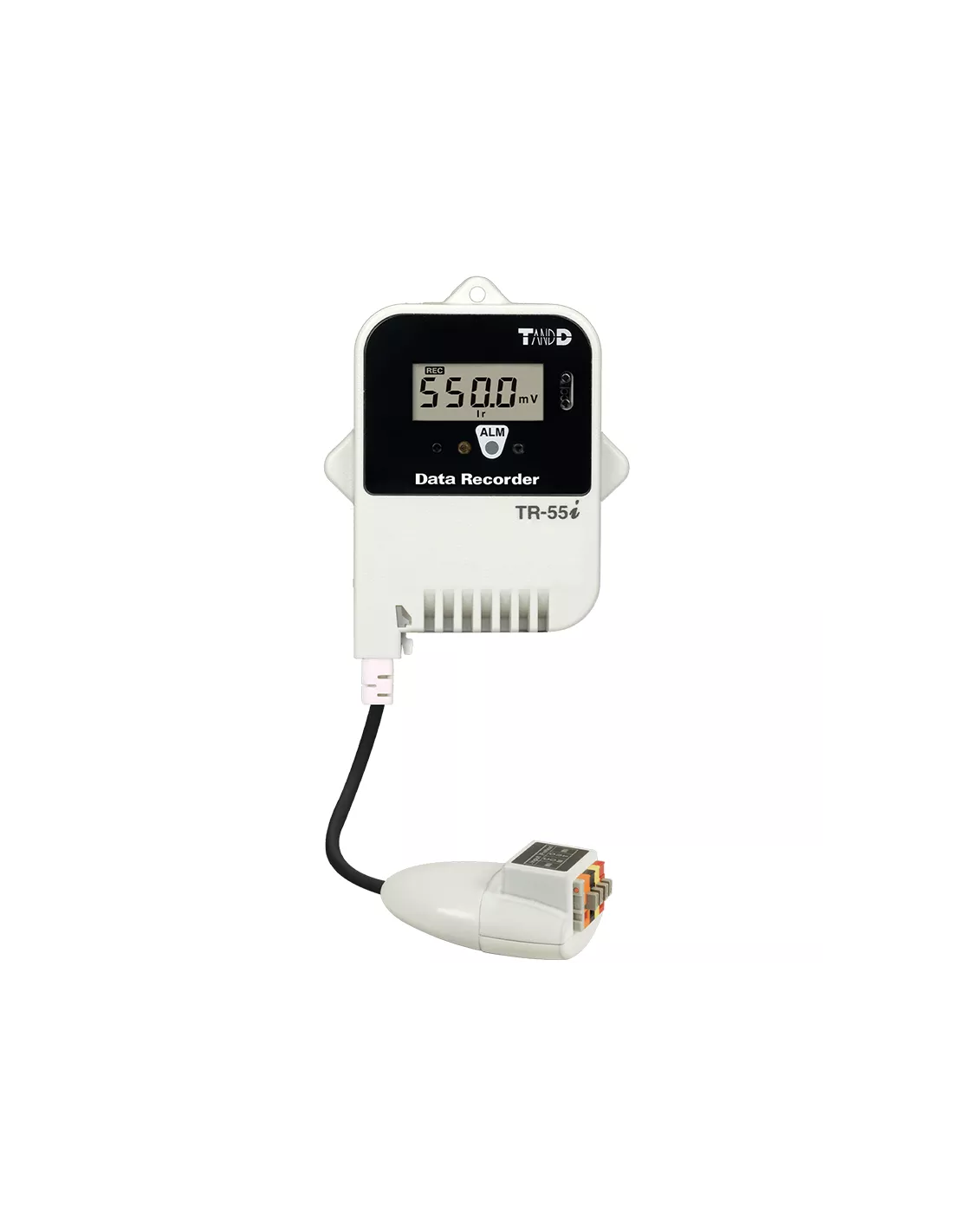

TR-55i-V

Le modèle TR-55i-V est un enregistreur conçu pour mesurer et enregistrer des signaux analogiques provenant d'instruments tels que des capteurs dans une plage de 0 à 22 V.

Plage de mesure : 0 à 22V

Incertitude de mesure :

± (0,5 mV + 0,3 % de la valeur lue) de 10 à 40 °C

± (1 mV + 0,5 % de la lecture) de -40 à 10 °C, 40 à 80 °C

Capacité de la mémoire : 16 000 valeurs

Intervalle de temps de mesure : Configurable de 1s à 60 mn

Interface de communication : Communication infrarouge

IP64 : Résistant aux éclaboussures

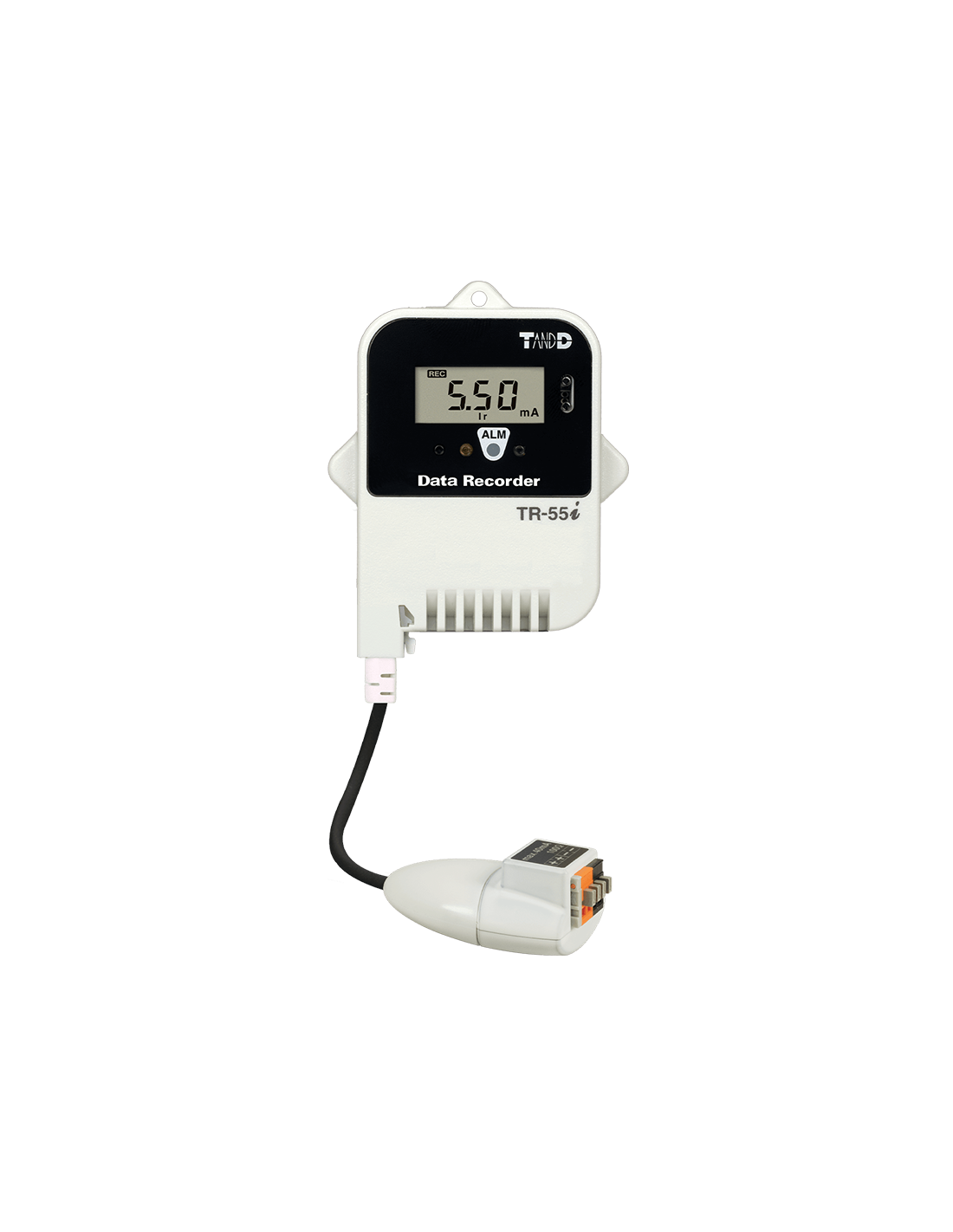

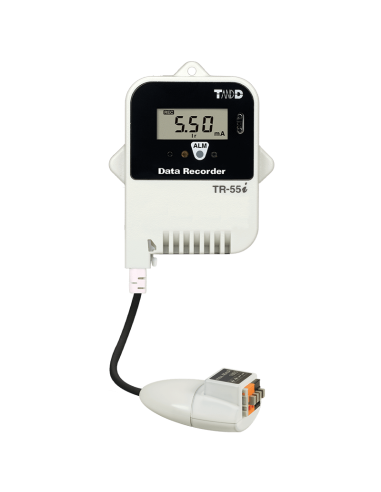

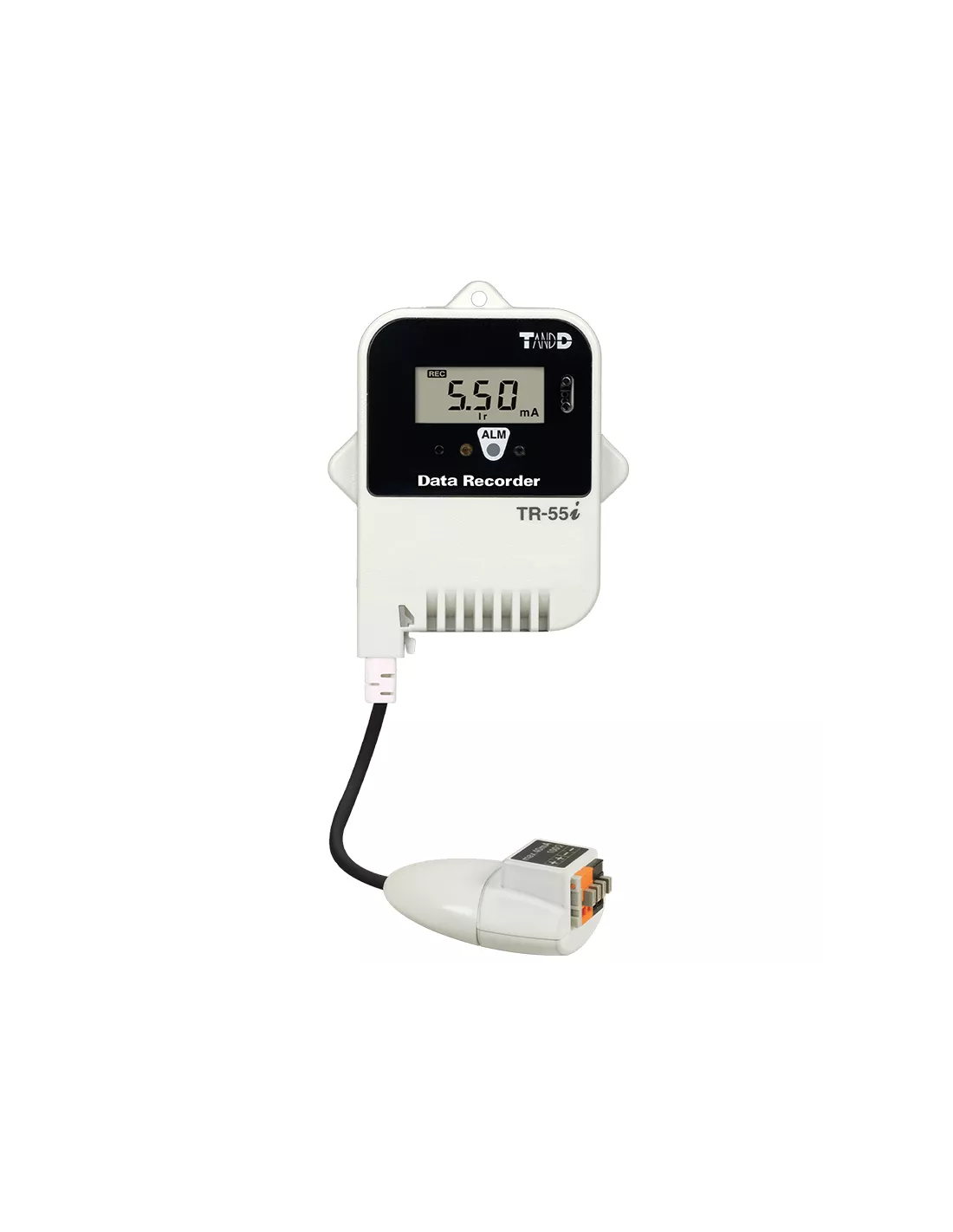

TR-55i-mA

Le modèle TR-55i-mA est un enregistreur conçu pour mesurer et enregistrer des signaux analogiques provenant d'instruments tels que des capteurs dans une plage de 4 à 20 mA.

Plage de mesure : 0 à 20mA

Incertitude de mesure :

± (0,05 mA + 0,3 % de la valeur lue) de 10 à 40 °C

± (0,1 mA + 0,3 % de la lecture) de -40 à 10 °C, 40 à 80 °C

Résolution : 0.01mA

Capacité de la mémoire : 16 000 valeurs

Intervalle de temps de mesure : Configurable de 1s à 60 mn

Interface de communication : Communication infrarouge

IP64 : Résistant aux éclaboussures

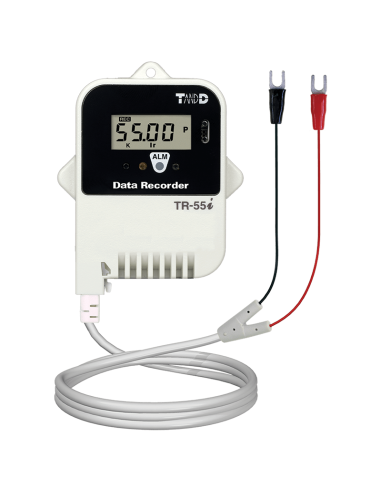

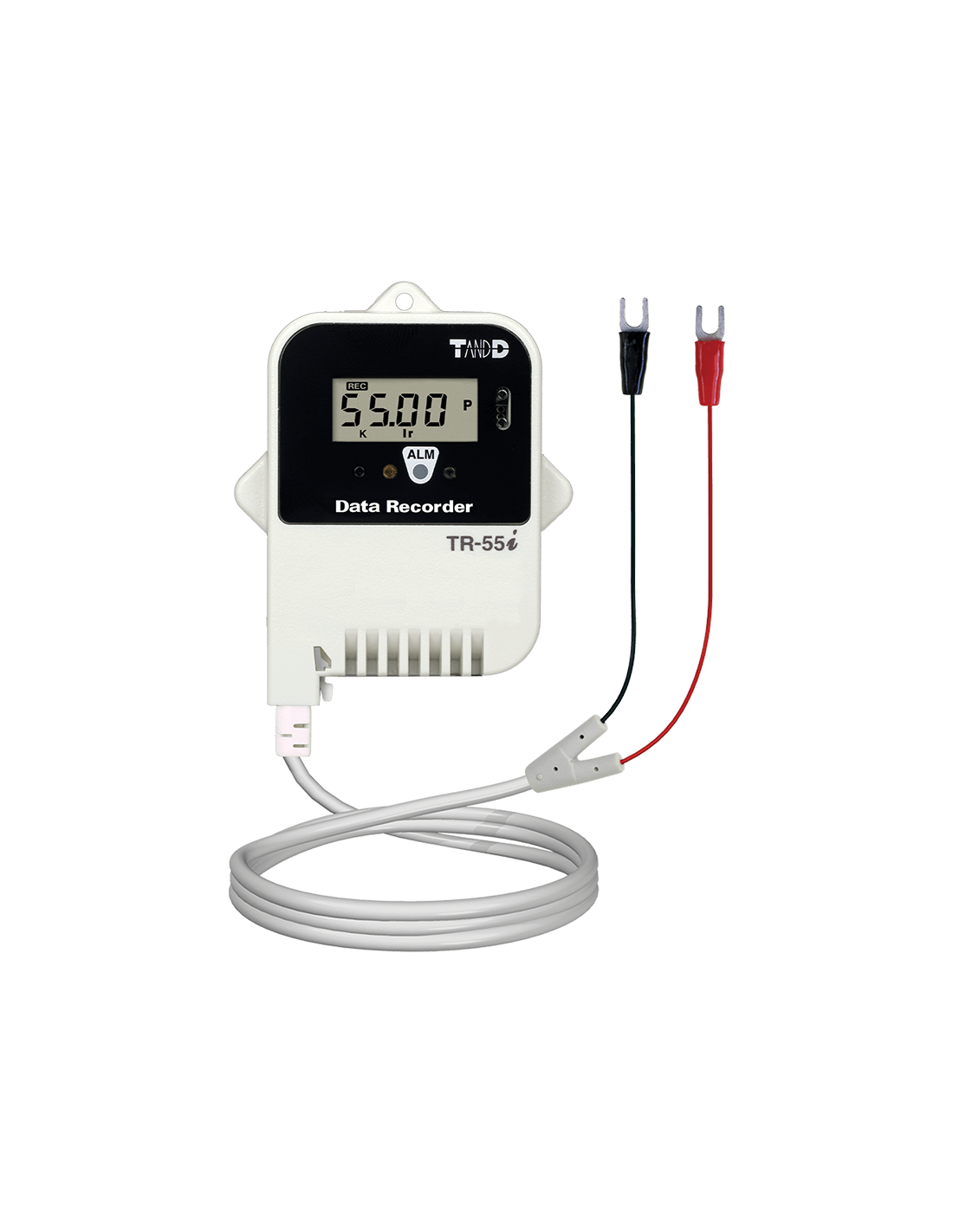

TR-55i-P

Le modèle TR-55i-P est un enregistreur conçu pour mesurer et enregistrer des signaux d’impulsions provenant de capteurs, de dispositifs de contrôle.

Signal d'entrée :

Entrée de contact sans tension

Entrée de tension (0 à 27 V)

Tension de détection :

Lo : 0,5 V ou moins

Hi : 2,5 V ou plus

Impédance d'entrée : Approx. 100 K pull up

Filtre de bande passante :

ON : 15 Hz ou moins

OFF : 3,5 kHz ou moins

Comptage maximum : 61 439 / Intervalle d'enregistrement

Capacité de la mémoire : 16 000 valeurs

Intervalle de temps de mesure : Configurable de 1s à 60 mn

Interface de communication : Communication infrarouge

IP64 : Résistant aux éclaboussures

Caractéristiques des dispositifs de collecte de données

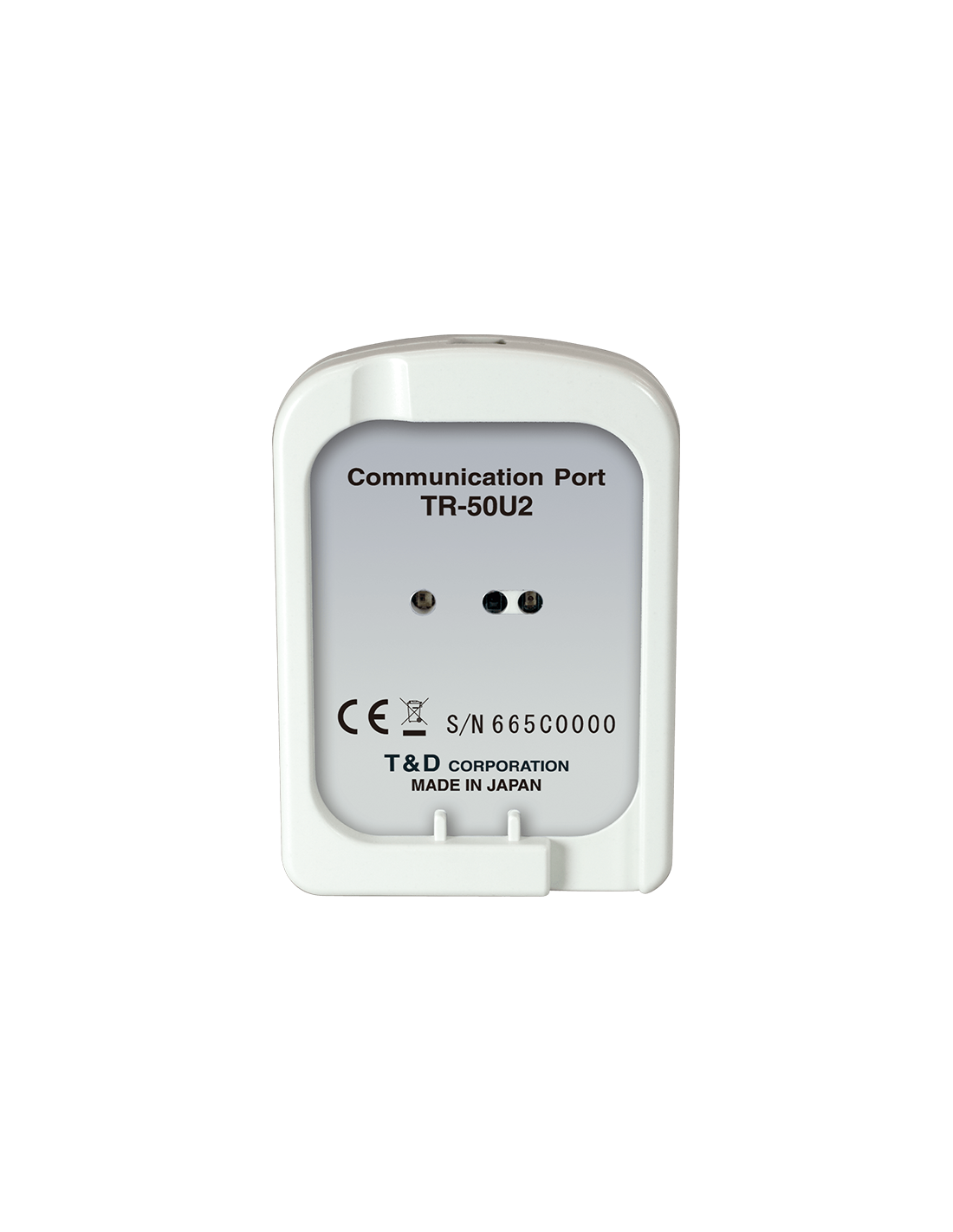

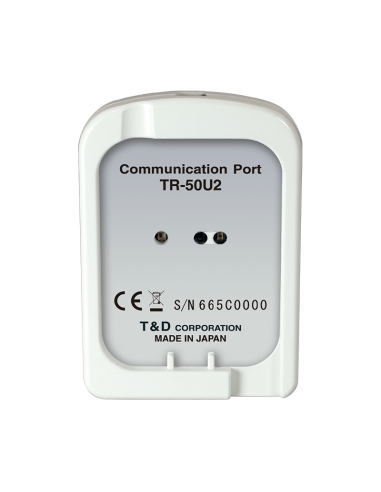

Le TR-50U2 est un support de communication nécessaire pour connecter les enregistreurs de la série TR-5i à un PC afin d'effectuer des réglages et de télécharger des données.

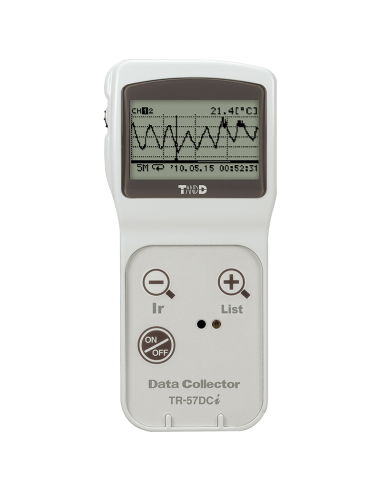

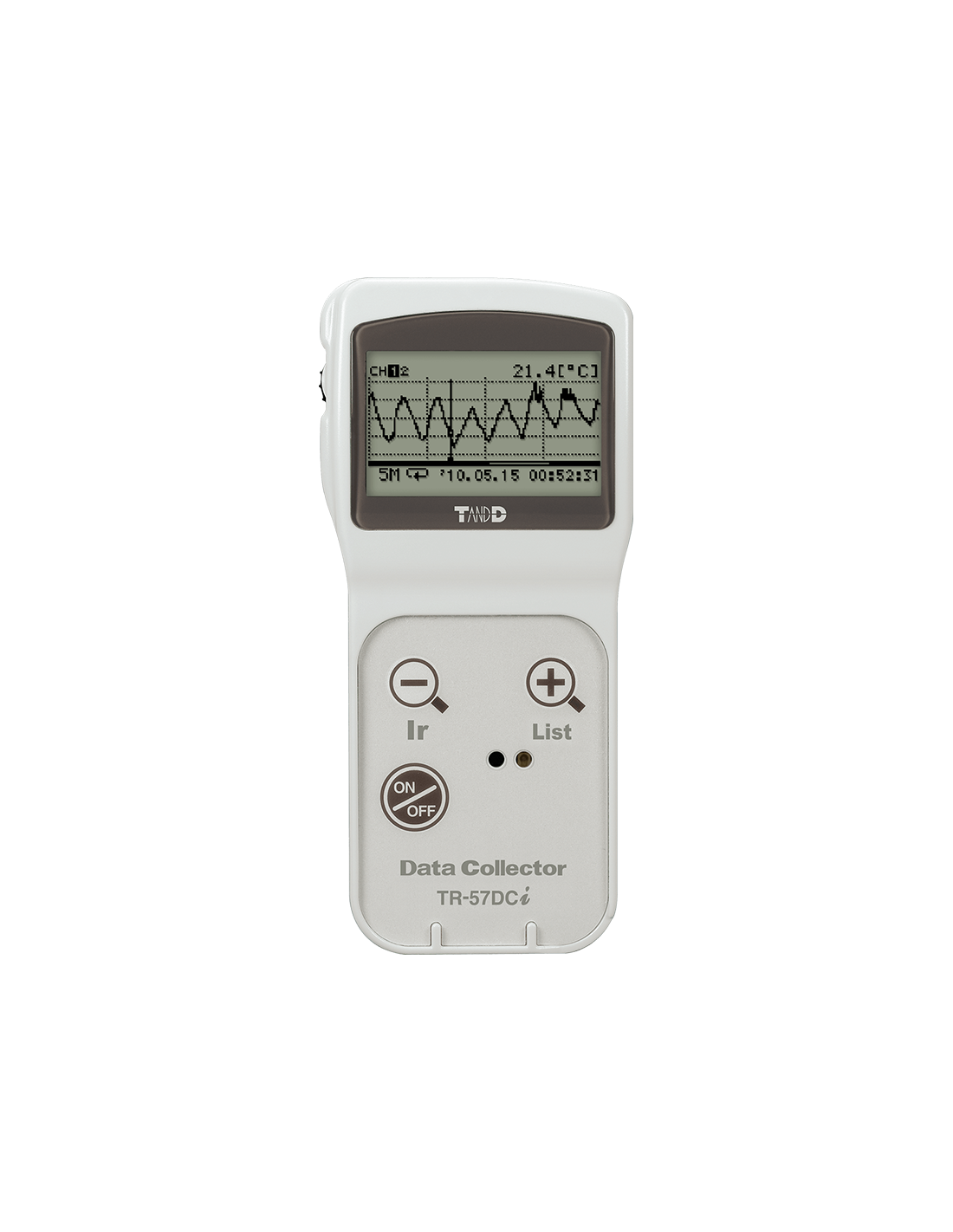

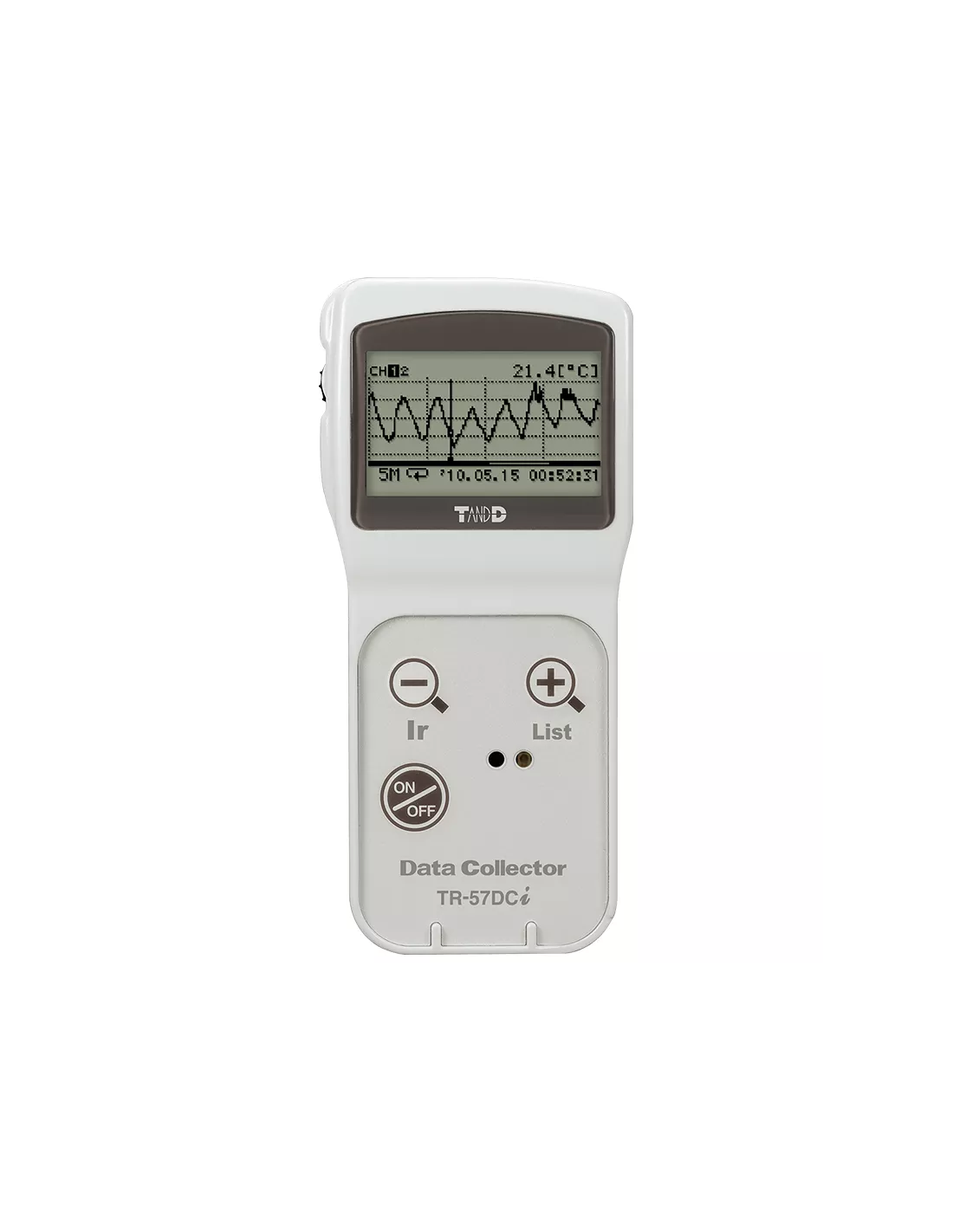

Le TR-57DCi est un collecteur de données portable fonctionnant avec des piles. L'écran LCD facilite les réglages et la vérification des données téléchargées à partir des enregistreurs des séries TR-5i et TR-7Ui sans avoir besoin d'un PC.

En utilisant la fonction de communication infrarouge, il est possible de collecter et vérifier les données sans avoir à rassembler manuellement les enregistreurs.
