Débitmètre ultrason ExactSonic P Höntzsch – Mesure de débit gaz sur banc d’essai

Name: Débitmètre ultrason ExactSonic P Höntzsch – Mesure de débit gaz sur banc d’essai
Brand: HONTZSCH Instruments
SKU: ExactSonic P
Availability: InStock

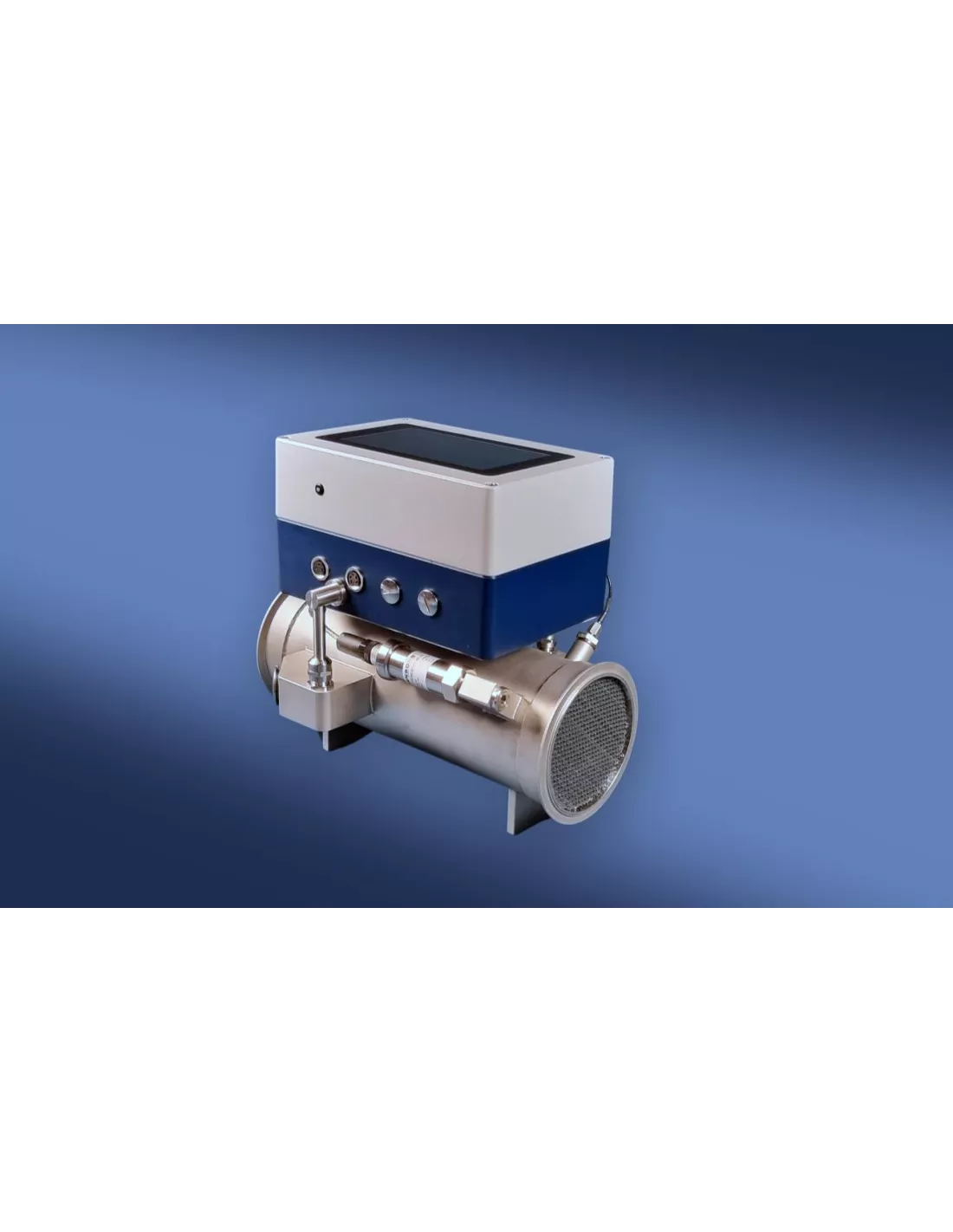

Le débitmètre ultrason ExactSonic P Höntzsch est conçu pour la mesure de débit de gaz propres sur banc d’essai.

Basé sur la méthode de différence de temps de transit par ultrasons, il mesure la vitesse d’écoulement puis calcule le débit volumique de service, le débit volumique normalisé ou le débit massique grâce à la mesure intégrée de la pression et de la température.

Avec une résolution temporelle de 1 kHz, l’ExactSonic P permet de suivre les variations rapides de débit, notamment lors de l’ouverture ou de la fermeture de vannes. Il est adapté aux gaz propres, monophasiques, neutres et ininflammables jusqu’à environ 4 bar.

Demande de devis

Débitmètre ultrason pour bancs d’essai gaz

L’ExactSonic P Höntzsch est un débitmètre ultrason destiné aux applications de mesure de débit de gaz sur banc d’essai.

Il est conçu pour les gaz propres, monophasiques, neutres et ininflammables. Il permet de mesurer le débit volumique de service, puis de calculer un débit volumique normalisé ou un débit massique à partir des mesures intégrées de pression et de température.

Ce débitmètre est particulièrement adapté aux bancs d’essai nécessitant une mesure rapide, stable et précise des variations de débit, notamment lorsque le flux évolue rapidement pendant les phases d’ouverture ou de fermeture de vannes.

Principe de mesure par ultrasons

L’ExactSonic P utilise la méthode de différence de temps de transit par ultrasons.

Des impulsions ultrasoniques sont envoyées alternativement dans le sens de l’écoulement et dans le sens inverse. Le signal se propage plus rapidement dans le sens de l’écoulement que dans le sens opposé. La différence de temps de propagation permet de déterminer la vitesse moyenne d’écoulement du gaz.

À partir de cette vitesse et de la section de la conduite, le convertisseur de mesure intégré calcule le débit volumique de fonctionnement. Grâce aux mesures intégrées de pression et de température, il peut ensuite convertir cette valeur en débit volumique normalisé ou en débit massique.

Avantages de l’ExactSonic P

Mesure de débit par ultrasons sans pièce mobile
Résolution temporelle élevée de 1 kHz
Mesure adaptée aux variations rapides de débit
Mesure bidirectionnelle du flux
Pas besoin de volume tampon selon l’application
Faible perte de pression
Conversion intégrée en débit volumique normalisé ou débit massique
Mesure intégrée de la pression et de la température
Écran tactile intégré pour l’affichage et le paramétrage
Paramétrage possible à distance via protocole AK
Sorties analogiques et interfaces numériques disponibles

Caractéristiques techniques principales

Principe de mesure : ultrasons par différence de temps de transit
Application : bancs d’essai gaz
Fluides : gaz propres, monophasiques, neutres et ininflammables
Diamètres standards : 50, 80, 100, 150, 200, 250 et 300 mm
Plage de mesure : ±1 à ±6360 m³/h selon configuration
Plage de débit massique : ±1,2 à ±7630 kg/h selon configuration
Incertitude de mesure : < 1 % de la valeur mesurée
Répétabilité : < ±0,5 % de la valeur mesurée
Résolution temporelle : 1 kHz
Pression : jusqu’à 4 bar g / 0,4 MPa
Température fluide : -20 à +60 °C
Grandeurs affichées : température, pression, volume de service, volume normalisé ou débit massique
Option : humidité relative du gaz
Protection : IP65
Sorties analogiques : 4-20 mA et 0-10 V
Interfaces : LAN, Ethernet RJ45, protocole AK
Interface USB : fichiers journaux et administration
Étalonnage : ISO 17025

Configurations disponibles

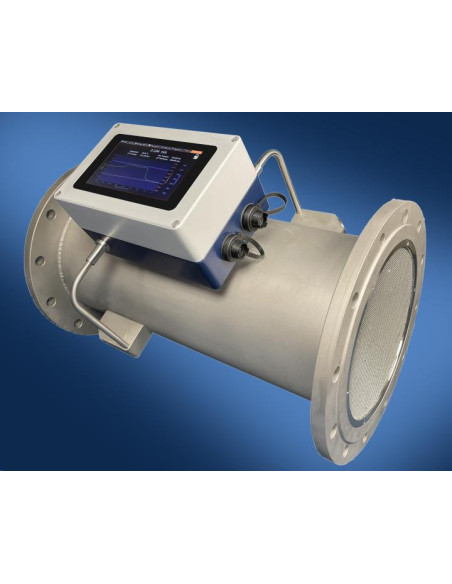

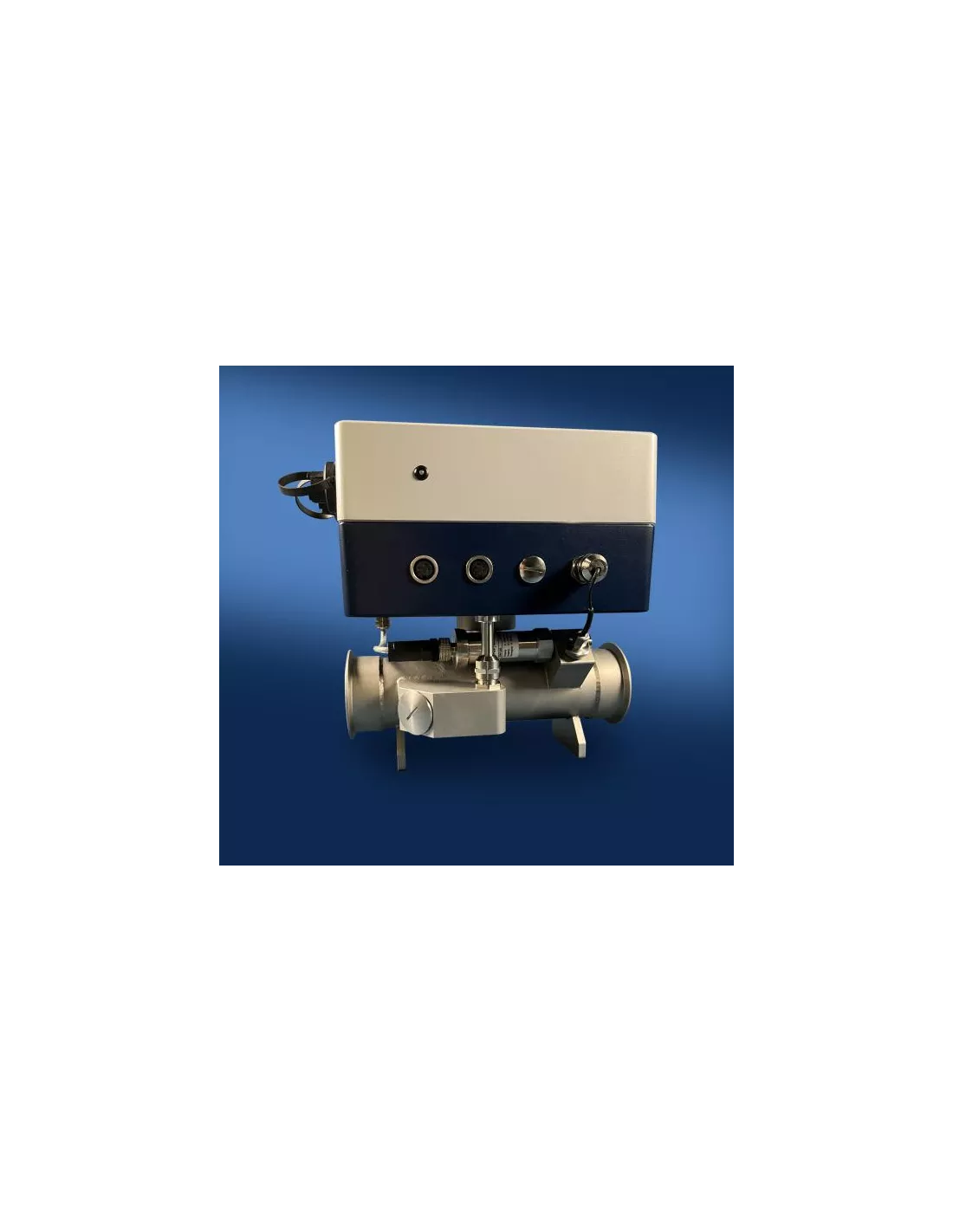

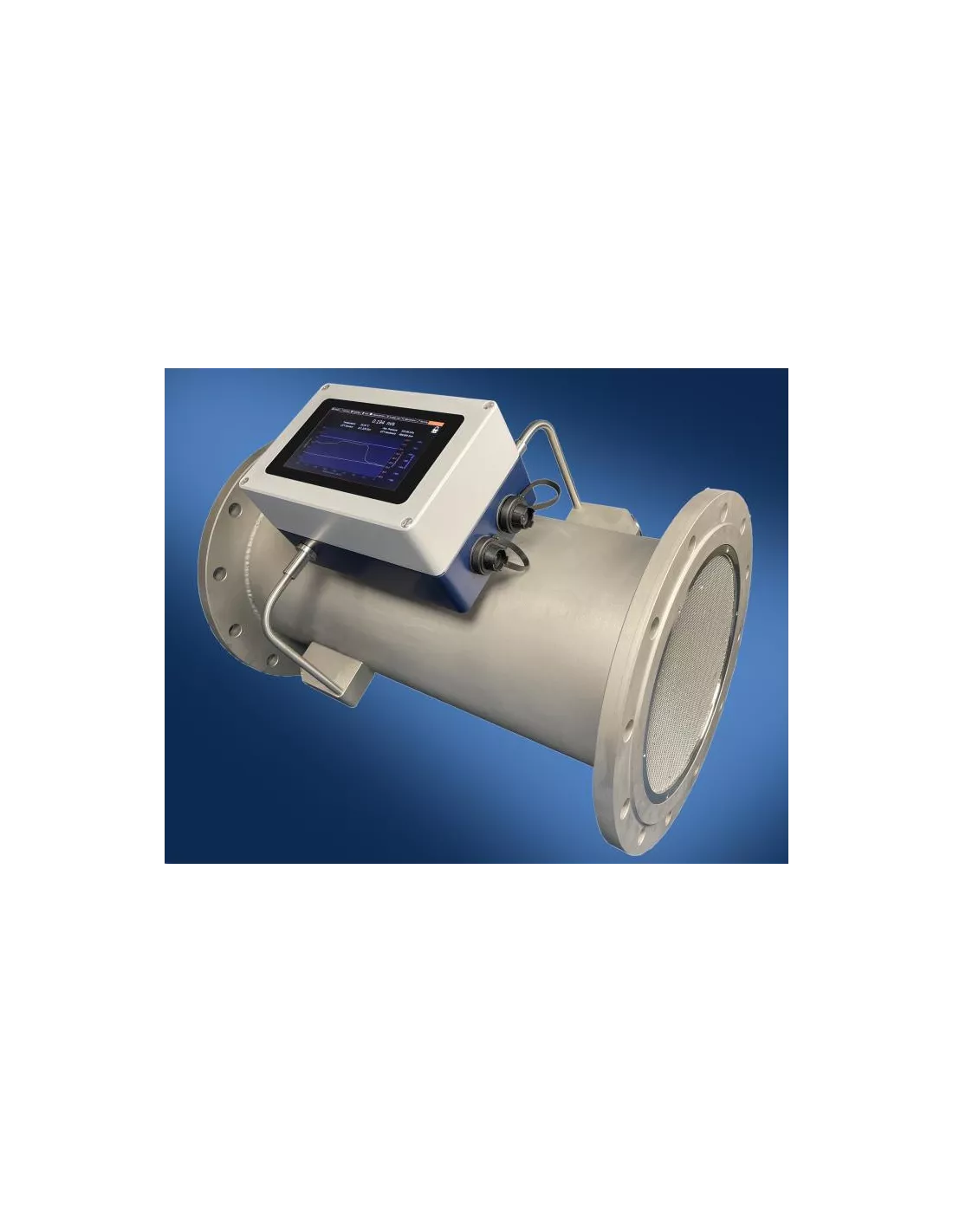

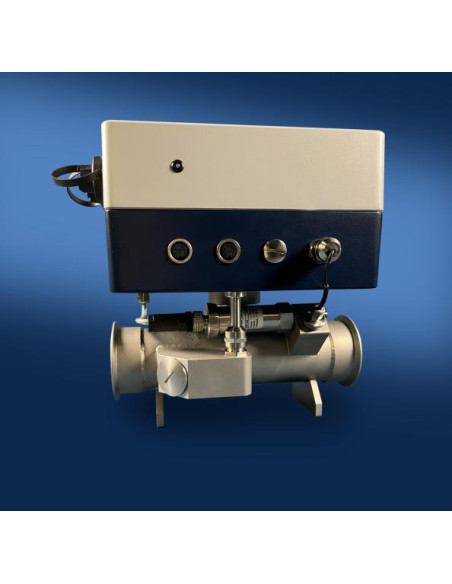

L’ExactSonic P est proposé sous forme de tube de mesure pour banc d’essai. Les diamètres de tube de mesure standards sont 50, 80, 100, 150, 200, 250 et 300 mm. D’autres diamètres peuvent être proposés sur demande.

Selon les dimensions et l’installation, les versions peuvent être réalisées avec brides coniques, brides intermédiaires, colliers de serrage ou chaînes de serrage. Pour les grands diamètres, le raccordement process est généralement réalisé par brides selon DIN EN 1092-1, forme B1. Des œillets de transport peuvent être ajoutés pour la manutention par grue.

Tous les modèles disposent de pieds pour une installation stable sur surface plane. Une mallette de stockage et de transport peut également être proposée sur demande.

Exemples d'applications

Mesure de débit de gaz sur banc d’essai
Suivi de variations rapides de débit
Mesure lors de cycles d’ouverture et de fermeture de vannes
Essais de composants pneumatiques ou systèmes gaz
Mesure de débit volumique ou massique de gaz propres
Applications nécessitant une mesure bidirectionnelle
Installations de test avec acquisition de données ou supervision
Mesure de gaz neutres et ininflammables selon compatibilité

Pourquoi choisir l’ExactSonic P ?

L’ExactSonic P est particulièrement adapté lorsque l’on souhaite mesurer un débit de gaz sur banc d’essai avec une forte résolution temporelle.

Sa capacité à suivre les variations rapides de débit à 1 kHz en fait une solution pertinente pour les essais dynamiques, notamment lorsque les variations sont provoquées par des vannes, des cycles de test ou des variations rapides de fonctionnement.

Pour les gaz propres et les pressions jusqu’à environ 4 bar, il constitue une solution de mesure précise, bidirectionnelle et facilement intégrable à un poste de mesure, une salle de contrôle ou un système d’acquisition.

Référence ExactSonic P

Fiche technique ExactSonicP

Téléchargement (1.02MB)
